Мой вариант приспособы для соосного нарезания резьбы на токарном станке.
Имеет полное отношение к изготовлению стимпанковских вещиц ))

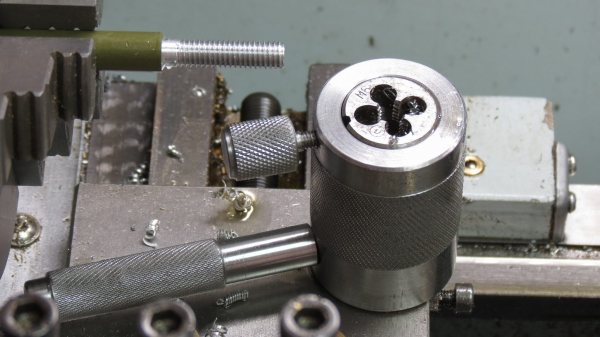

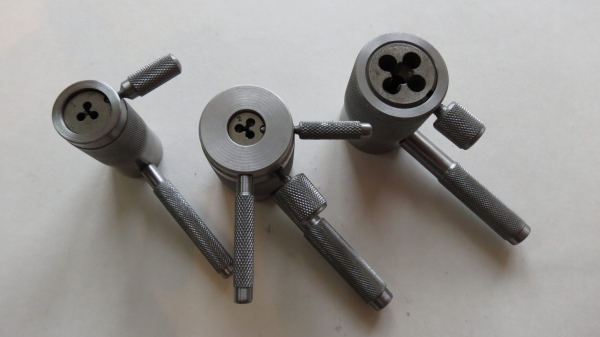

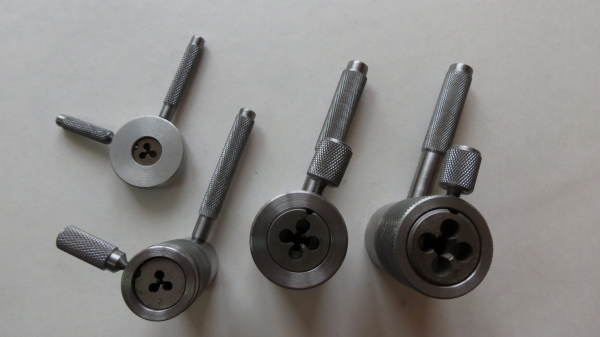

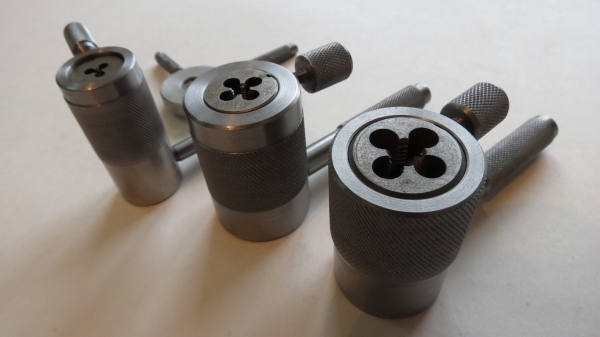

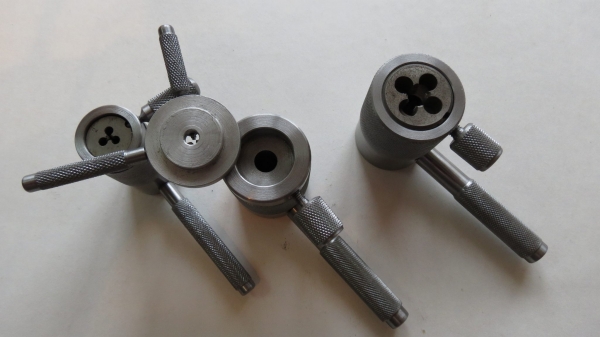

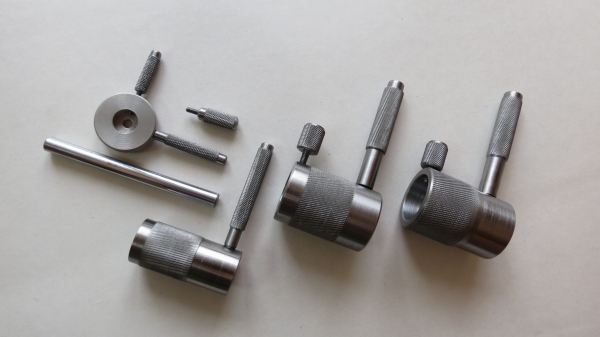

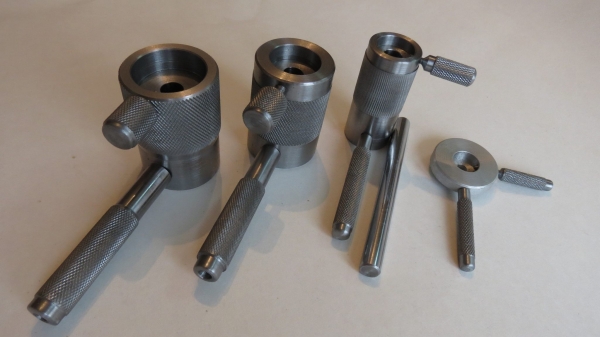

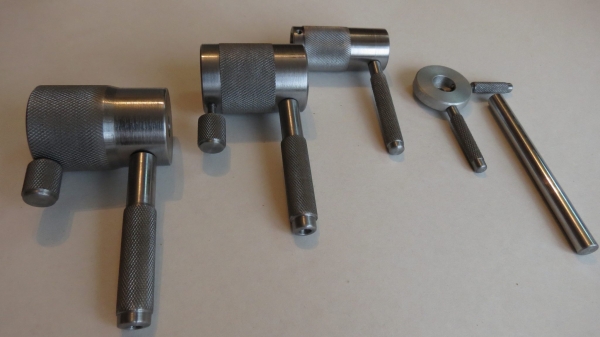

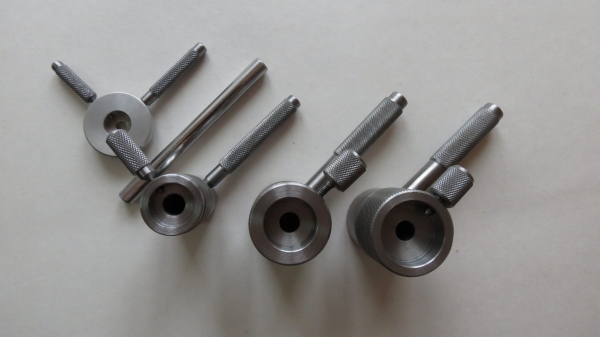

Выточено из подходящей болванки, просверлено отверстие, пройдено разверткой на 8мм. Как раз подошел по диаметру хромированный вал от принтера. Зажимаем направляющую в сверлильный патрон задней бабки, одеваем нужную оправку, если надо поджимаем задней бабкой, крутим патрон или оправку и нарезаем резьбу. Для самой мелкой плашки на 2мм, выточен маленький вставыш в одну из оправок. Для удобства сделана рифленая накатка. Испытано -очень облегчает работу и повышает качество!

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

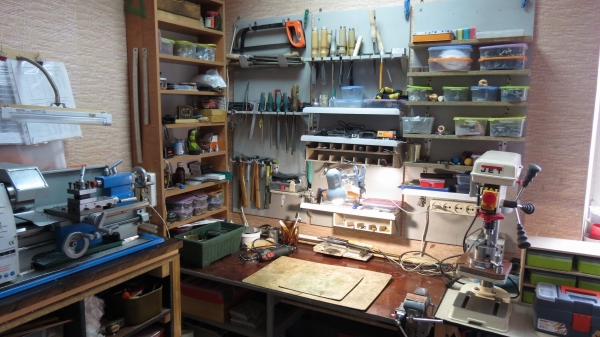

Рабочее пространство ))
