Вращающийся столик для видеосъемки

Начну сразу с результатов работы столика ). Покрутил его сегодня пол дня — результатом доволен, нужная раз в год вещица ))

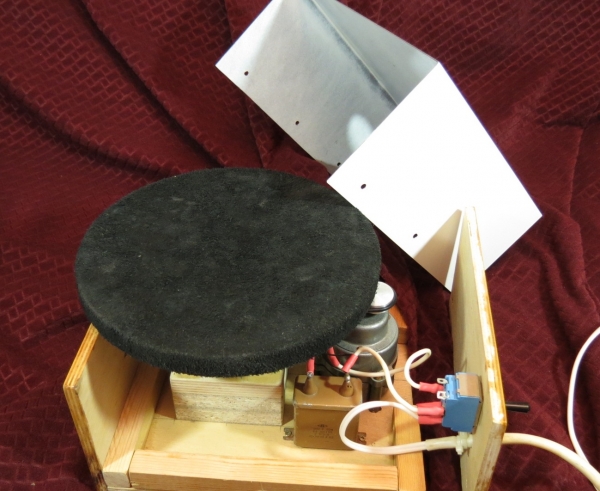

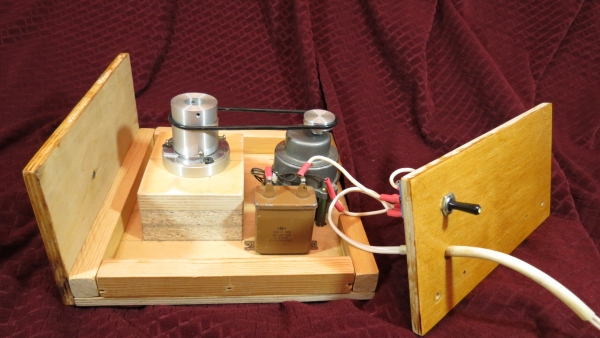

Дождь, холодрыга… самое время сделать то, что откладывалось много раз ) Давно уже для этого дела был припасен двигатель с редуктором ДС 1, 220в. Корпус было решено сделать из обрезков того, что находится в мастерской, в результате все получилось на основе 8мм фанеры и обрезка стального кожуха.

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

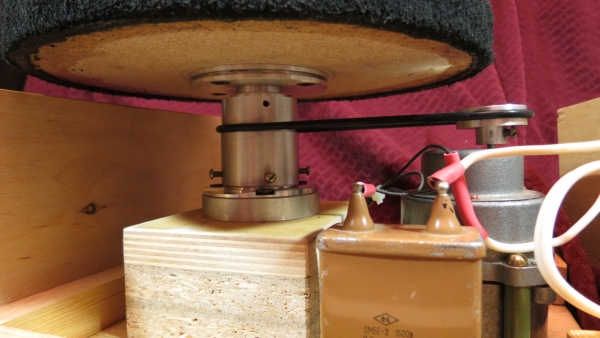

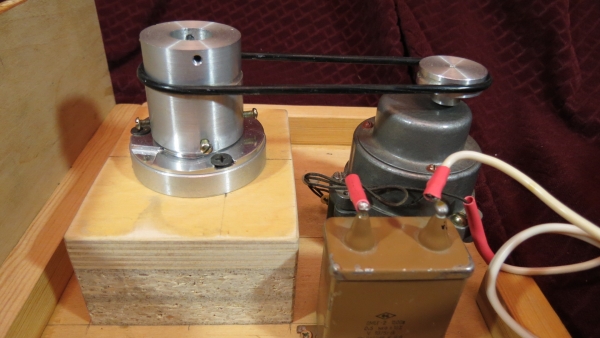

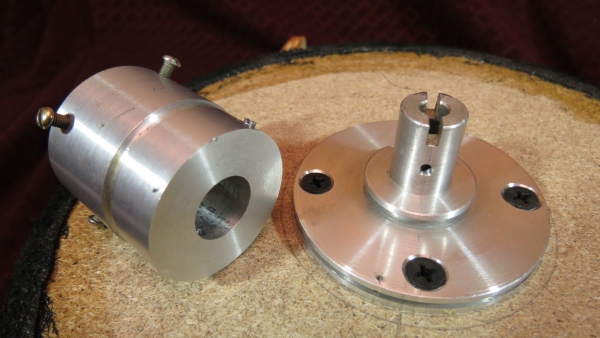

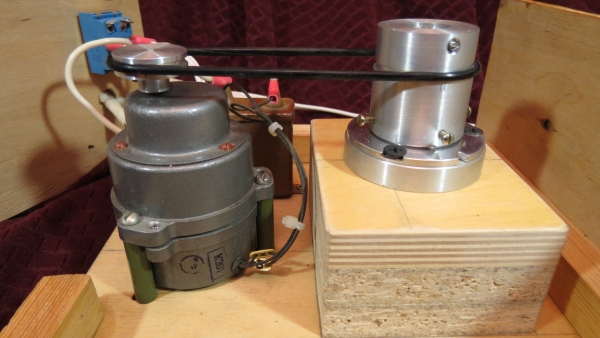

В качестве поворотного механизма как и положено был использован двигатель от винчестера )) Из дюрали выточен «переходник» с двигателя на фланец поворотного стола. В качестве пасика выступает резиновое кольцо из сантехнического магазина (не обещает долго служить)Для надежности шкивы немного помазаны спиртоканифольной смесью.

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

Вращающийся столик для видеосъемки

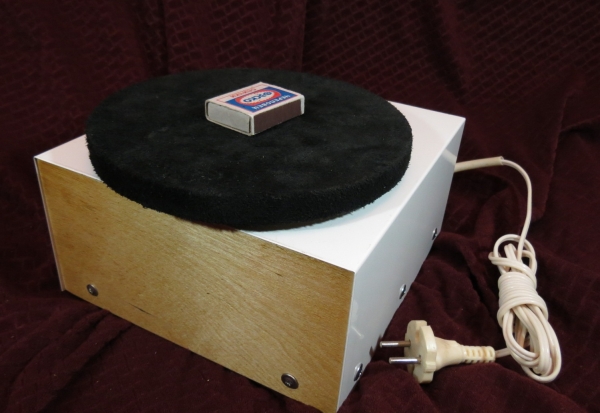

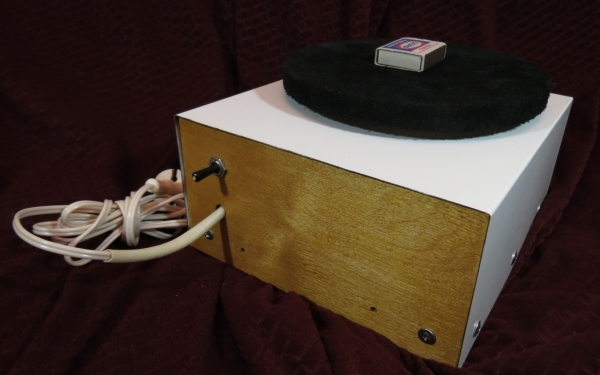

Получилась примитивная, но рабочая конструкция. Единственный ощутимый минус — габариты ) Диаметр вращающейся части 200мм, сама коробушка массивна из за габаритов двигателя. Стол выпилен из ДСП и поклеен спилоком. За минуту совершает около 1.4 оборота, в данном случае лучше меньше оборотов, так как накрутить оборотов можно в видеоредакторе а замедлить уже невозможно.
Ну и примеры кручения (скорость увеличивалась в видеоредакторе)



16 комментариев

avatar
В действии кран еще прекраснее! Браво, Алексей!+
Последний раз редактировалось
avatar
Полезная штука, сам периодически нуждаюсь в подобном столе. Утащил в избранное, как будет время, сделаю.
Спасибо, что не поленились сделать обзор.
avatar
Вполне хороший и нужный столик. А если моторчик через риастат пустить, он скорость вращения регулировать не будет? А то можно было бы компактнее тогда сделать.
avatar
А разве это не переменного тока моторчик, с фазосдвигающим конденсатором?
avatar
Судя по всему, так оно и есть:) Только моторчик хитрый, с редуктором.
avatar
Если честно, не знаю, но в качестве эксперемента проверил бы.
avatar
Именно так! Движок с фазосдвигающим кондером
Последний раз редактировалось
avatar
Можно ограниченно уменьшить напряжение на двигателе, после определенного момента двигатель не будет иметь должной мощности чтоб крутить стол (сначала скорее всего будут рывки), будет перегреваться. В моем случае такой надобности нет — двигатель с редуктором )
avatar
Вах, красота какая!
Давно собирался и себе что-то подобное сообразить (одно время косил глазом на старую вертушку для винила).
Но такая мысль мысль, как просто задрапировать сам диск в голову не приходила.
Спасибо.
Последний раз редактировалось
avatar
Вещь нужная! +
Более простой вариант-моторчик для микроволновки ПМСМ.
avatar
Ну, вот… только недавно аж целых две микроволновки выбросил-подарил. О, боги-боги… зачем вы лишили меня разума…
avatar
Это Вы поторопились… :)
avatar
Да у меня постоянно так… (как начнёшь вспоминать, сколько мимо пролетело!), с другой стороны — все углы хламом завалены, нужно же расчищать время от времени.
avatar
Авгиевы конюшни… :)
Последний раз редактировалось
avatar
Микроволновка вообще кладезь )) Там и готовые колеса под вращающуюся часть, из трансформатора можно микро сварочник сделать )
avatar
Спасибо!
ПлюсЪ.
Последний раз редактировалось
