Док-станция для "огрызков".

Вчера доделала свой первый девайс.
Сразу скажу, что много не получилось. Например, вверху должен был быть механизм, приводящий в движение боковые ограничители. Но из трех вариантов ни один не удалось сделать в приемлемом качестве( непонятного назначения прорези остались после одной из попыток).Опыта не хватает.

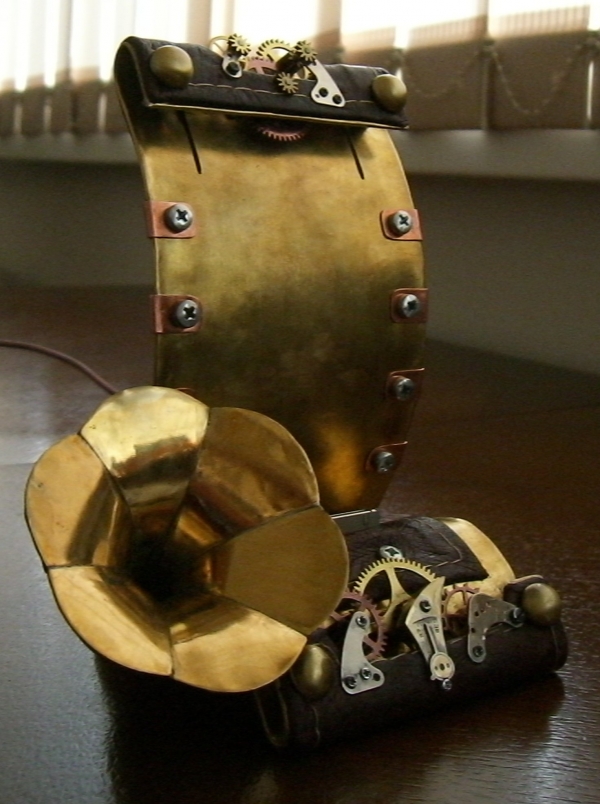

Док-станция для "огрызков".
Фотографии сомнительного качества, оказывается фотографировать металлические предметы не просто.

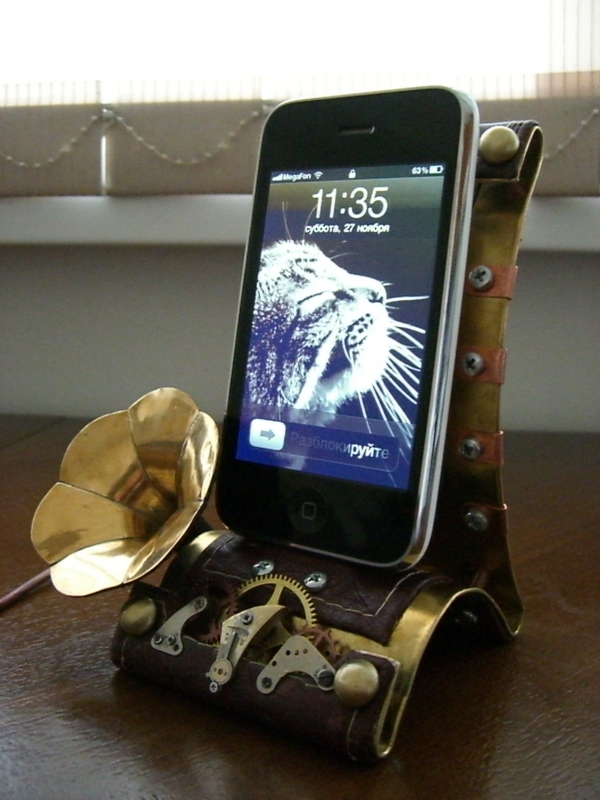

Док-станция для "огрызков". (Фото 2)
Болтики планировалось покрасить под латунь краской из баллончика, но, результат не понравился. Пока оставила так, может потом найдется чем заменить.
Док-станция для "огрызков". (Фото 3)
А еще непривычно работать дремелем, пока приноровилась- то там потерла основу, то здесь.

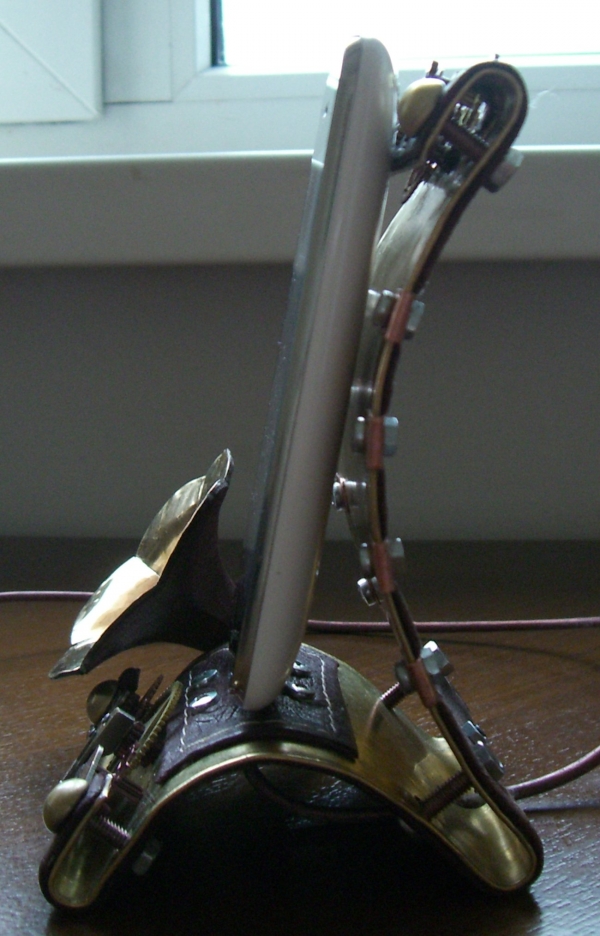

Док-станция для "огрызков". (Фото 4)
Провод пока не закреплен, его еще раз надо покрасить.

Ну вот и все. Критика и советы приветствуются.

П.С. Большое спасибо стимеру Allan за простое и доступное описание процесса пайки (результаты пока так себе, но, надеюсь, с опытом улучшаться)

Добавляю микро ворк-лог рупора:

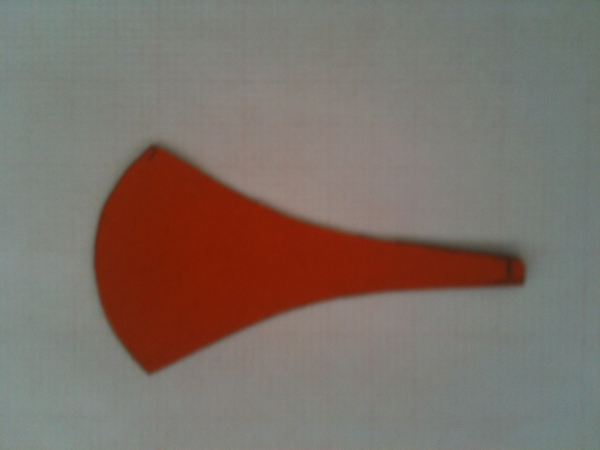

1) Вырезала из картона вот такую заготовку
Док-станция для "огрызков". (Фото 5)
нарезала таких 6 штук, слепила между собой изолентой, чтобы убедиться, что подходит

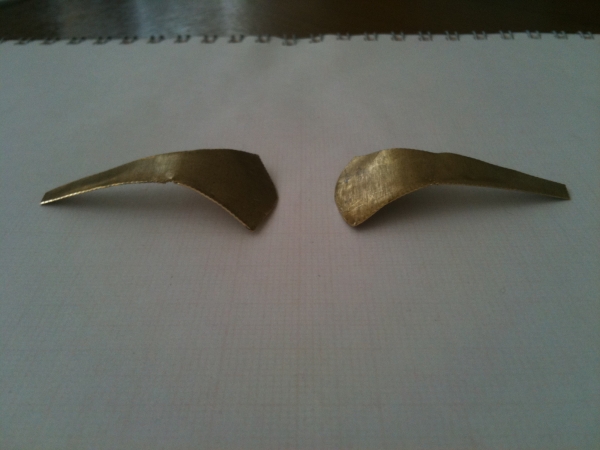

2) Нарезала по лекалу 6 сегментов из латуни. Я брала тонкую, наверное 0.3 мм, но и из 0.5 мм-тровой тоже получается. Верхнюю часть загнула(чтобы получить одинаковый на всех 6 частях загиб, загибала об горлышко бутылки).
Док-станция для "огрызков". (Фото 6)

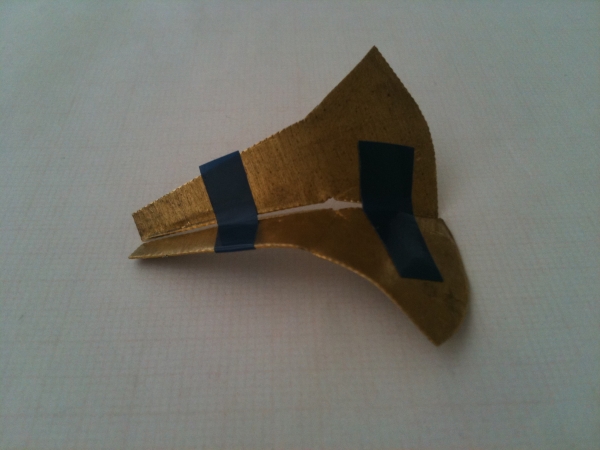

3)лепила сегменты снова изолентой попарно, а потом и все 6 между собой (на этой фотке они не полностью сошлись, так как это были заготовки не под круглый рупор, а под угловатый, типо громкоговорителя на столбах во время ВОВ, я их подрезала, для фотки. В готовой модели все должно сойтись абсолютно точно.
Док-станция для "огрызков". (Фото 7)

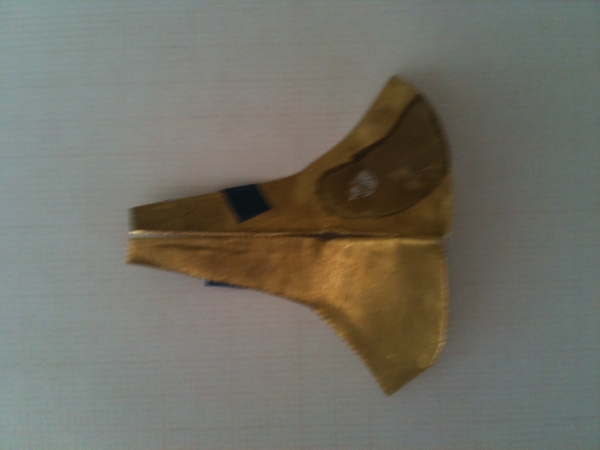

4) Спаяла снаружи по швам (долго отмывала приварившуюся изоленту)
Док-станция для "огрызков". (Фото 8)

Чтобы прикрыть олово-обклеила снаружи кожей.
