Продам модули наручных NIXIE часов

Продам модули наручных NIXIE часов
Делал для себя, но пока нет времени корпусами заняться, попробую сюда предложить, может кого-нибудь заинтересует.

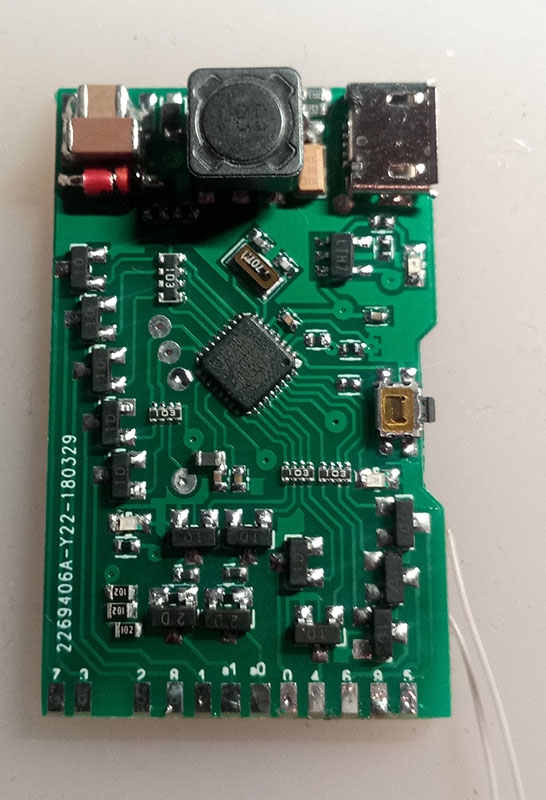

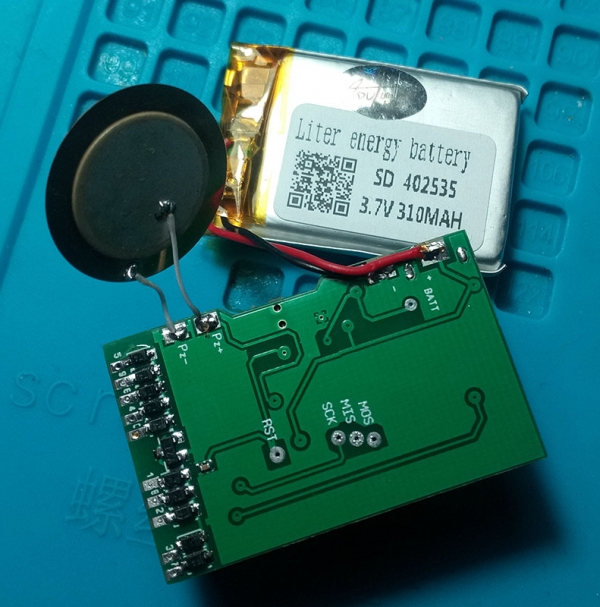

Лампы z5900m. Платы заводские, всё, как положено, покрыто лаком после сборки. Размер 25x40x19mm.
Продам модули наручных NIXIE часов

Цена $150 штука, оплата PayPal, комиссия PP на мне, бесплатная отправка в страны экс-Союза включена, дальнее зарубежье — обсуждабельно.
Продам модули наручных NIXIE часовПродам модули наручных NIXIE часов
Функционал на видео, включаем субтитры, в них пояснения, потребление с выключенной индикацией < 10uA
2 шт в наличии.

16 комментариев

avatar

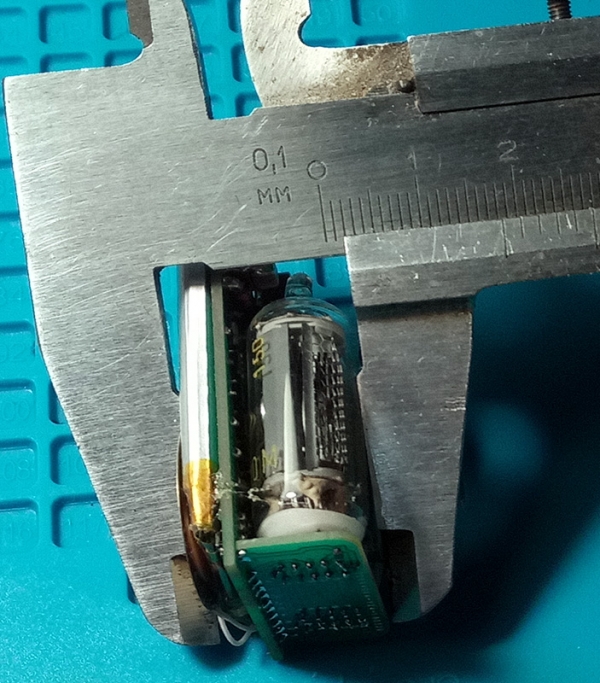

Толщина 19 мм это с аккумулятором?
avatar
Да. Добавил фото.
avatar
Многовато… Если прибавить толщину стенок и стекла, то получается, что тоньше 22-23 мм часы не сделать.
avatar
Дело вкуса. Своего рода тетрис, как все скомпоновать, чтобы было хорошо.
Не претендую на идеал, это оптимальный по моему мнению вариант компоновки, а именно разъем зарядки и кнопка управления не болтаются на проводках, не нужен док, можно подзарядить где угодно от стандартного microusb, достаточный объем аккумулятора, минимальная ширина и высота. Моноблок, ничего не свисает и не торчит.
Безусловно бывают другие варианты, где толщина меньше, например:
Сделать плату вдвое меньше по высоте и подложить под лампы аккумулятор — здесь меня не устраивает потеря в автономности и кнопочки-разъемы на проводах, которых не избежать в этом случае.
Или можно поставить аккумулятор сбоку от ламп или между ламп — увеличится ширина, ухудшится автономность, аккумулятор влезет мелкий.
И так далее…
avatar
Если бы разместить аккумулятор между лампами, то можно сэкономить 3 мм толщины.
avatar
Да, я так и написал чуть выше:
Или можно поставить аккумулятор сбоку от ламп или между ламп — увеличится ширина, ухудшится автономность, аккумулятор влезет мелкий.
Кстати это одна из запланированных опций сборки этих плат, с левой стороны от ламп нет органов управления и разъёмов.
Размер становится 30*40*15, и вдвое падает автономность.
Примерно так выглядит
avatar
Вот эти часы работают без подзарядки более полугода при ежедневной носке: steampunker.ru/blog/15603.html
Там аккумулятор 180 мА/час.
Толщина в корпусе 17 мм.
avatar
Видел, отличная работа. Мне до такого качества корпусов еще учиться и учиться.
По электронике у всех одно и то же, просто потому что ничего принципиально нового тут не изобретешь — boost конвертер, просто потому что он значительно меньше по размерам чем flyback на тот же ток, МК по возможности с пико — потреблением, то или иное тактирование часов и ключи. Время работы у всех определяется числом включений ламп и длительностью этих включений, поскольку сам МК кушает единицы микроампер на ход часов.
Думаю на этой минорной ноте можно и завершать дискуссию. Мне не очень нравится ширина и визуальный зазор между лампами, вам больше нравится тонкий но широкий вариант исполнения.
Всё это лишь вопрос дизайна и вкусов, о которых спорить неразумно, и которые к тому же меняются со временем. :)
avatar
По моему глубокому убеждению часы надо стараться сделать как можно тоньше. ИМХО.
avatar
часы надо стараться сделать как можно тоньше

А если нет такой, физической возможности, можно попробовать применить оптические «иллюзии», чтобы визуально уменьшить размер.
avatar
Вынести аккум за пределы корпуса!
Последний раз редактировалось
avatar
Да! В чемоданчик! :)
avatar
Вынести аккум за пределы корпуса!
Как вариант — В РЕМЕШОК!
Но самое простое, что приходит в голову, это чуть расширить низ, в нем же можно уложить аккумуляторы, не один, а два узких, там же вырезать «ушки» для крепления ремешка.
Потом сделать ажурной верхнюю часть.
Использовать черный цвет.
Может добавить прямоугольных отверстий, или ниш и так далее, и тому подобное.
Но начать с этого:
Последний раз редактировалось
avatar
Жорж Эдуар Пьяже был бы полностью с Вами согласен)))
avatar
цена вопроса?
avatar
В публикации. Почта и проценты PayPal уже включены в цену.
