Добрый день, уважаемые пользователи ресурса. Не знаю на сколько будет полезной данная информация, но все же решил поделиться. Лично я столкнулся с проблемой распечатывания шкал приборов в таком виде, чтобы можно было их прочесть. Не получив ответа в фуршете попытался разобраться сам.
За основу были взяты шкалы из интернета, а также шкалы приборов из топика ув. dkart Шкалы приборов

Результаты:
Рисование и печать манометров

Рисование и печать манометров

Рисование и печать манометров

Рисование и печать манометров

Рисование и печать манометров

Рисование и печать манометров

Рисование и печать манометров

Рисование и печать манометров

Также наглядно постараюсь объяснить как скрестить шкалу со стрелкой в Фотошопе.
1. Открываем отдельно шкалу приборов и отдельно стрелку.

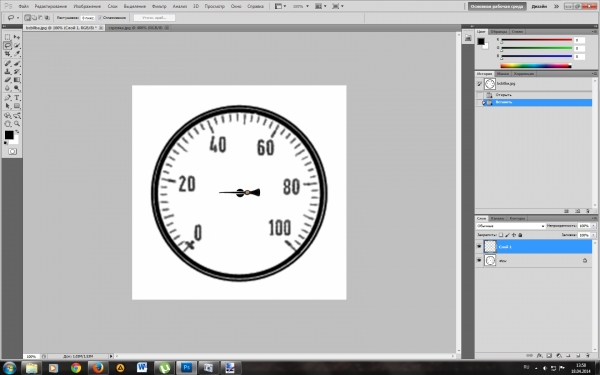

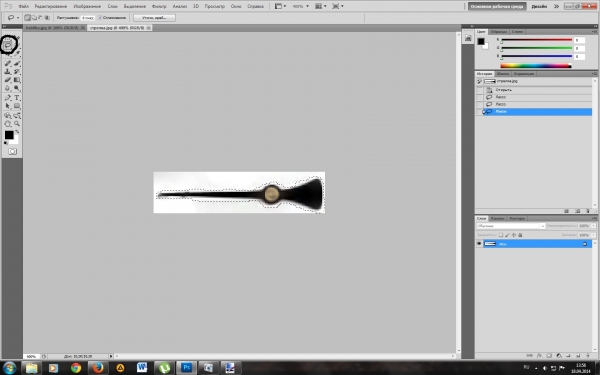

2. С помощью инструмента лассо обводим стрелку и копируем к шкале приборов.
Рисование и печать манометров

Рисование и печать манометров

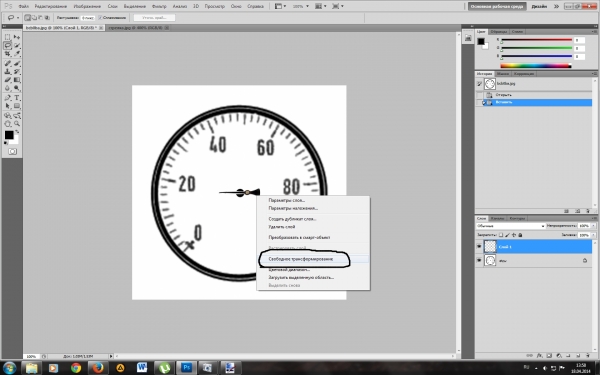

3. Далее включаем свободное трансформирование и крутим-вертим стрелку, меняем размер и делаем все, что нам хочется с ней :-)

Рисование и печать манометров

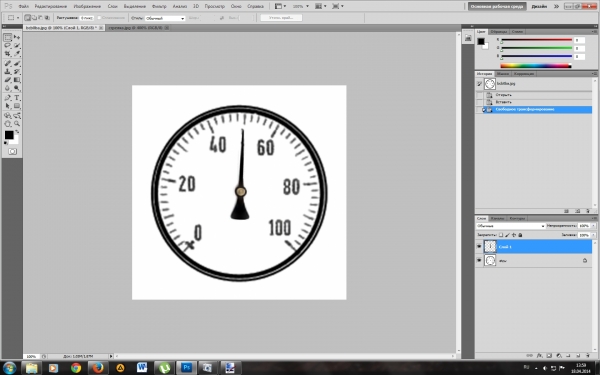

4. Получаем, что хотели.
Рисование и печать манометров

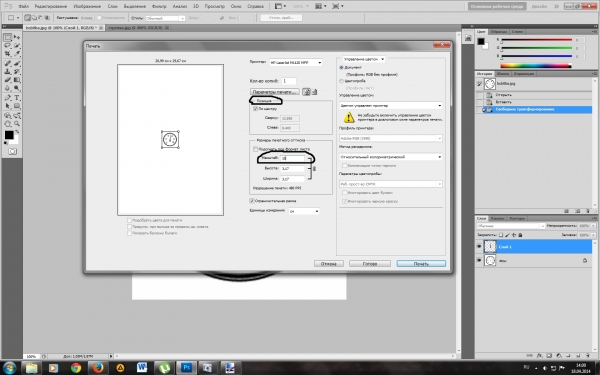

5. Печать, я сначала думал, что необходимо рисунок сделать сразу нужного размера, а лишь потом печатать, но получалось сплошное размытое пятно. Тогда пришлось поступить следующим образом, просто изменить масштаб при печати, качество не теряется, все прекрасно читается. Нужные масштабы с данными шкалами где-то от 20% и ниже от оригинала.

Рисование и печать манометров

Шкалы приборов для работы в Автокаде от ув. reider Шкалы приборов для автокада

Надеюсь, данная информация будет полезна, удачных всем работ.

20 комментариев

avatar
А печатали дома или в фотомастерской? На счет масштаба я тоже столкнулся с такой проблемой. Я печатал в рекламном агенстве. Мне подсказали такую полезную вещ- картинка должна быть 8 бит, а я принес 32. Качество сразу заметно улучшилось.
Распечатали кстати на водостойкой самоклейке. На глянцквой и на матовой. В итоге глянцевую выкинул. Изображение на ней более размытое при том же качестве печати.
А стрелки я делаю из латуни 0.4 мм. Сверлю отверстие 0.8мм. (в него точно садится проволка от полуавтомата)затем вырезаю ножницами и обтачиваю алмазным надфилем с тонким абразивом.
avatar
Печатал дома на лазерном принтере. Честно мне лично лень возится со стрелками. Если такое и буду делать, то тогда и шкалу сделаю из латуни с вытравленными цифрами.
avatar
А если цифер в диаметре 5 мм, а хочется в 3D?
С приклеиванием стрелки намного меньше возни чем с шкалой.
Да и с Вашими то навыками…
avatar
Честно не понял, про навыки, что вы имели в виду, их отсутствие? :-)
avatar
Очевидно же, присутствие :)
avatar
Спасибо :-)
avatar
А я сразу задаю масштаб в процентах в настройках самого изображения…
размер изображения/ высота и ширина в процентах.
avatar
Ну дык и создали бы «банкданных», общий, где, как, почему!
avatar
Работаем над этим :-)
avatar
Почему именно «Фотошоп»? Я в «Компасе» рисовал и печатал.
avatar
Поделитесь наработками в компасе, если вас не затруднит.
avatar
Каких- то особых наработок нет. Программа создана для решения технических задач и нарисовать шкалу в ней довольно просто. Давно работаю с " Фотошоп", но как там проделать такое, не представляю. Может просто задачи такой не стояло т.к. есть «Компас»
avatar
я в автокаде бахнул себе… прада с распечаткой прищлось повозиться но в итоге качество супер! могу сделать видос или дать ссылку на готовые
avatar
Давайте ссылку, добавлю сюда, чтобы было больше наработок.
avatar
yadi.sk/d/0A4TvTnqMmEvJ я не силен в загрузках на разные сервисы материалов так что если что пишите
Последний раз редактировалось
avatar
Спасибо, добавил в топик.
avatar
самая правильная прога для такой ерунды корел
avatar
Ну не все же умеют им пользоваться) Хотя учиться никогда не поздно) Я на прошлой работе узнал про корел на практике, после того как уволился через полгода видел вакансию на мою должность, в обязательных требованиях — владение корелом) Вот я наследство оставил в плане оформления тех. документации) Надо было держать марку и дальше)
avatar
Не стану с вами спорить, какая программа правильнее, но я лично, никогда в жизни с корелом не работал и рисовать в нем что-то вообще не умею. Поделитесь своими наработками, добавлю в эту статью или создайте свою.
avatar
Друзья, корел, автокад, фотошоп нет особой разницы. Я рассказал свой путь и свой метод, поскольку ни с какими другими редакторами работать не умею и просить сделать такую работу не у кого. Да и с фотошопом только поверхностно работаю.
