Здравствуйте, накопилось несколько лайфхаков по самодельному инструменту.

Об этом говорилось уже тысячи раз, но в живую я не видел, поэтому решил заснять процесс изготовления.
1. Изготавливаем пунзеля из шариков от подшипников и болтов.

Самодельный инструмент
Подбираем шарики разного диаметра и болты, можно, даже лучше, испорченные с плохой резьбой.

Самодельный инструмент

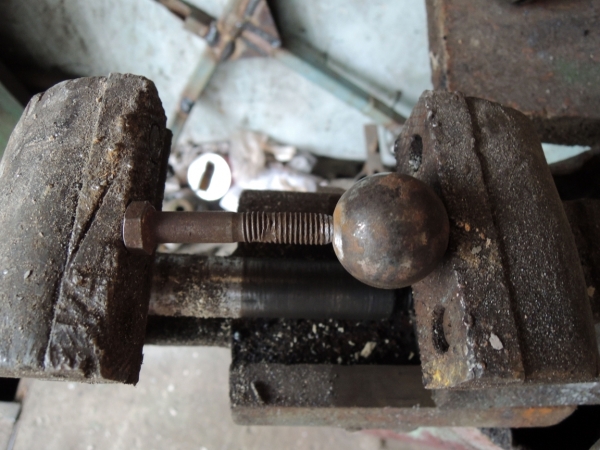

Зажимаем в тиски.

Самодельный инструмент

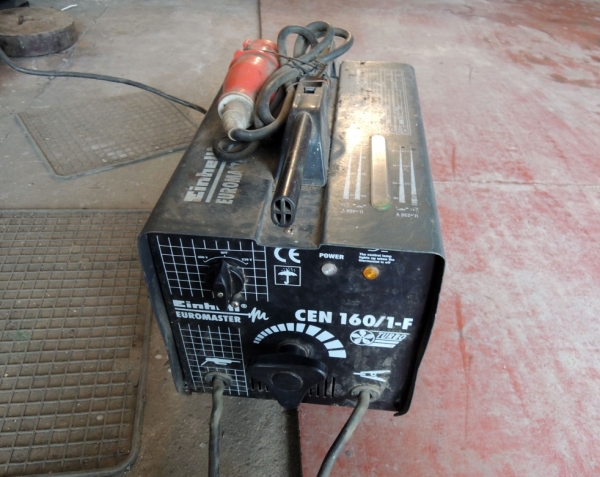

Берем сварку, у меня обычная электро-дуговая.

Самодельный инструмент
Соблюдаем ТБ, берем маску и электроды.

Самодельный инструмент

Самодельный инструмент
Варим.

Самодельный инструмент

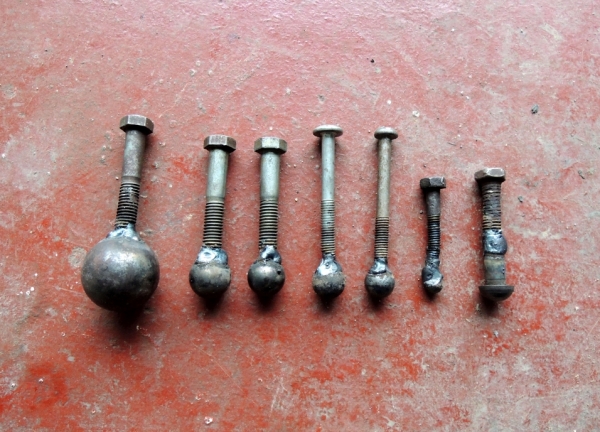

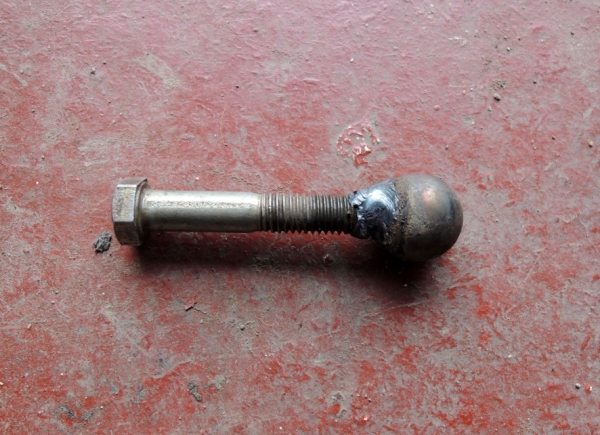

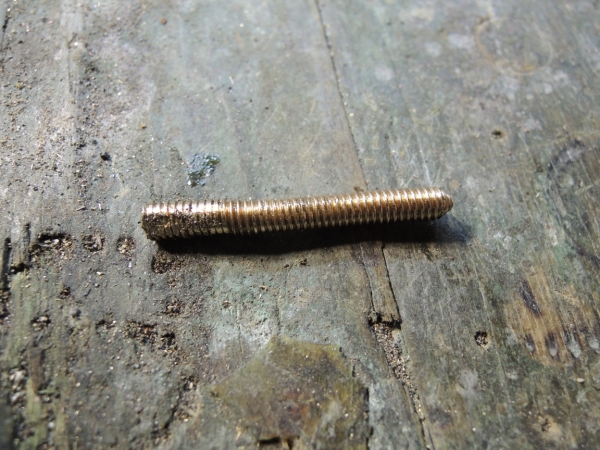

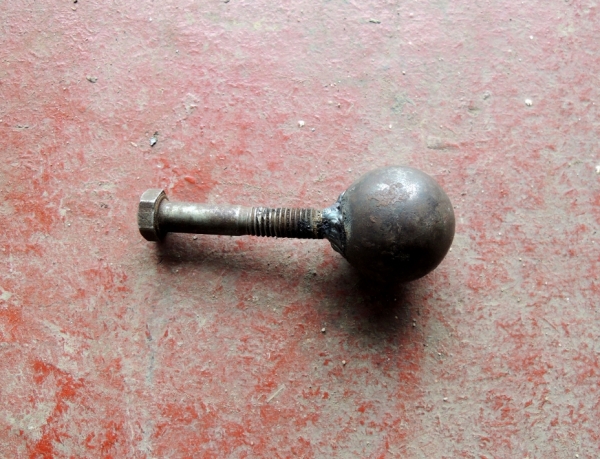

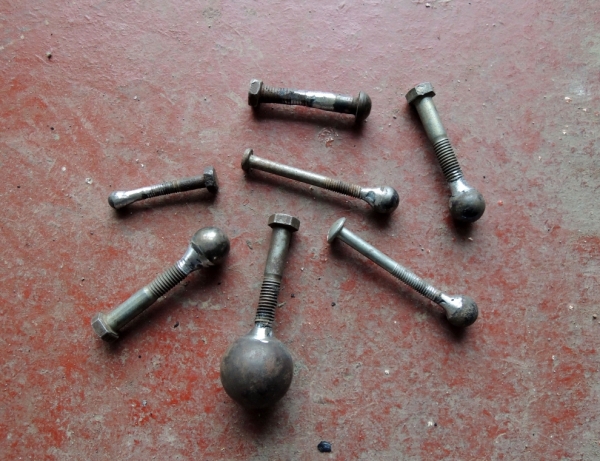

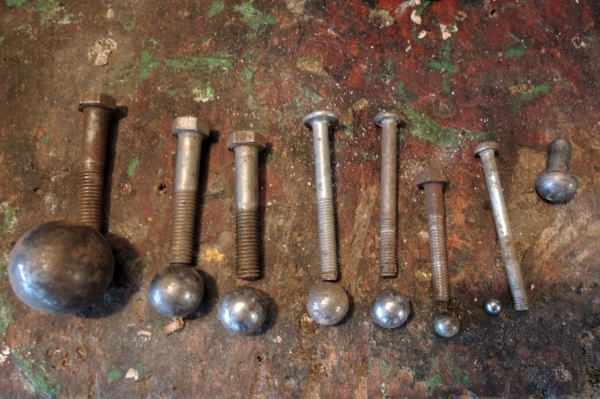

Готово.

Самодельный инструмент
Обтачиваем на наждаке, чтобы все было красиво. Пользуемся и радуемся.

Единственное, анки у меня нет, поэтому пока использую подручные средства, в дальнейшем, либо сделаю из свинца как говорил AleksSi либо выдавлю в дереве.

2. Изготовление аля-штихеля из сломанного надфиля и ручки от мебели.

Самодельный инструмент

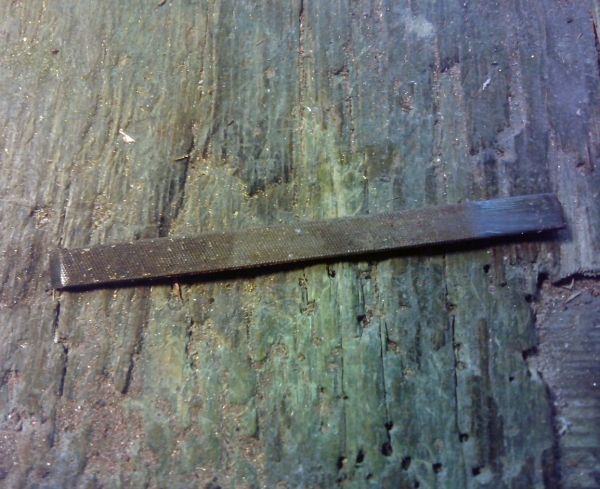

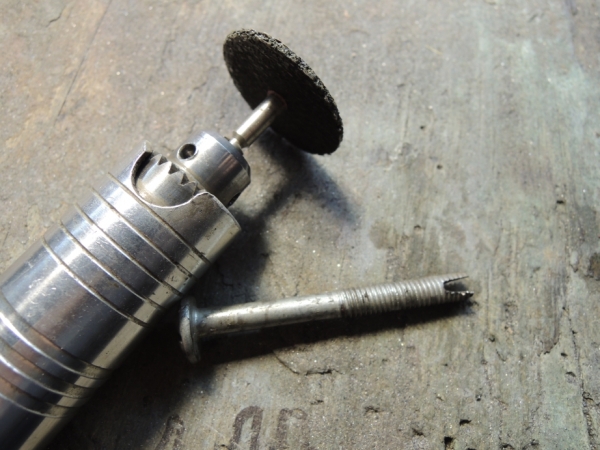

Берем сломанный надфиль и затачиваем его.

Самодельный инструмент

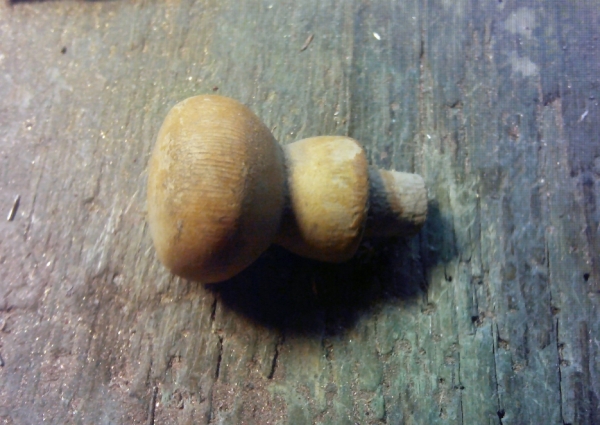

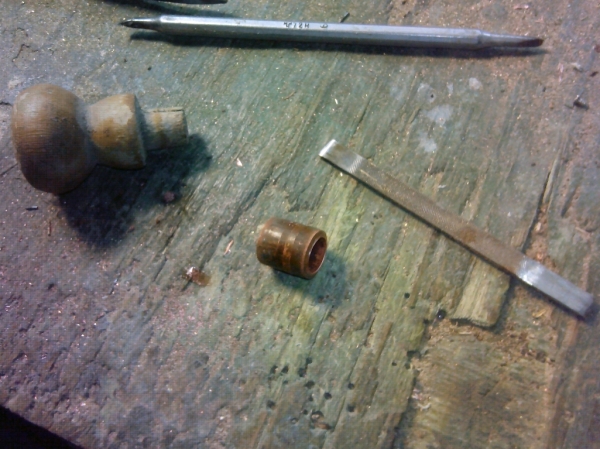

Находим ручку от мебели, мне подарил сосед.

Самодельный инструмент

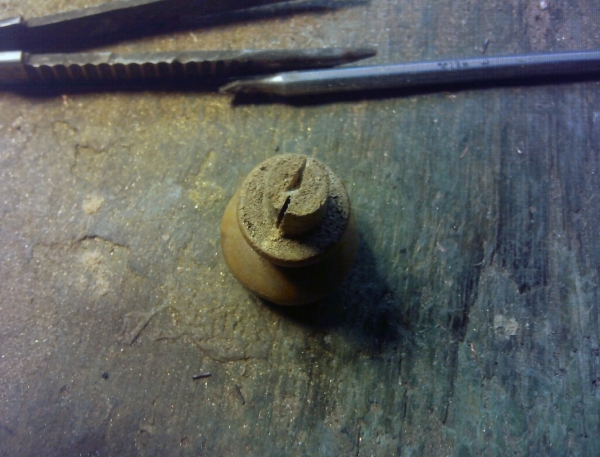

Пилим паз, под полотно.

Самодельный инструмент

Самодельный инструмент

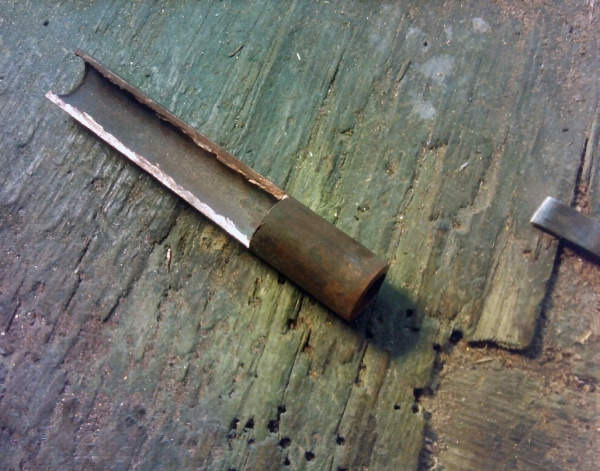

Отрезаем от куска трубы кусочек.

Самодельный инструмент

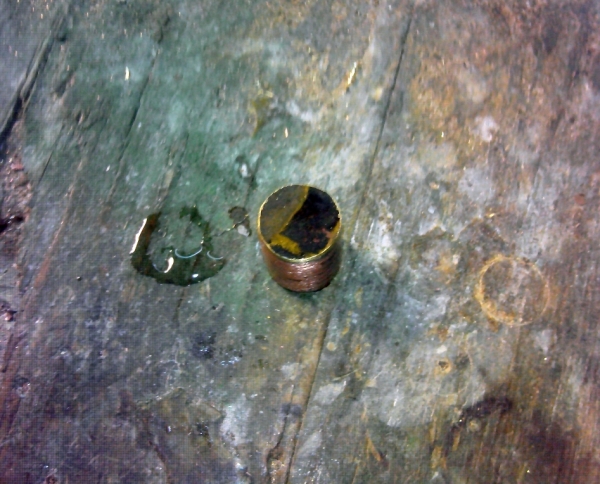

Паяем.

Самодельный инструмент

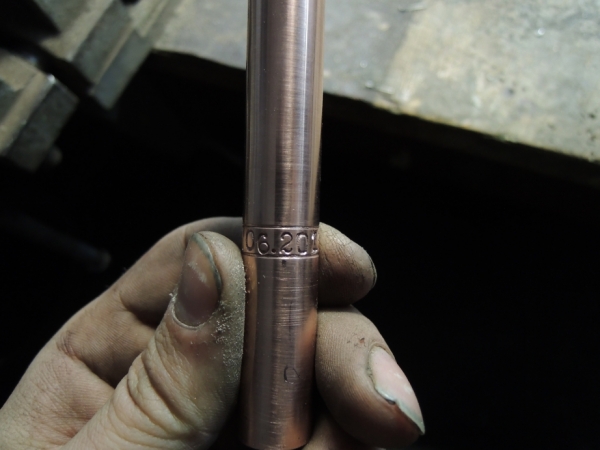

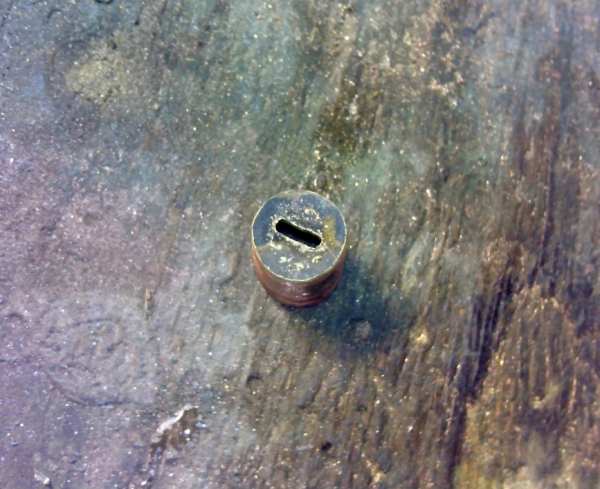

Режем паз.

Самодельный инструмент

Самодельный инструмент

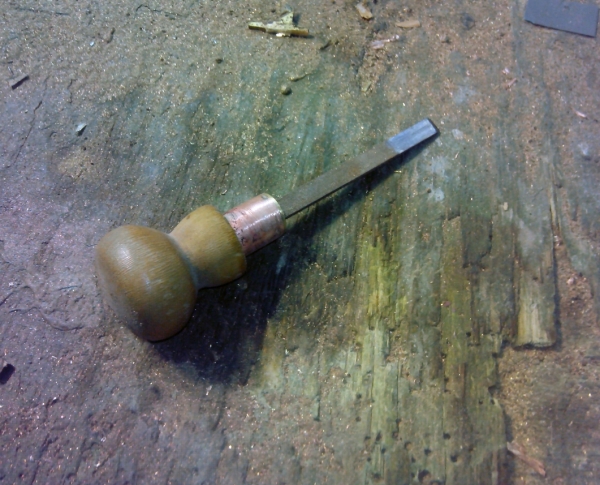

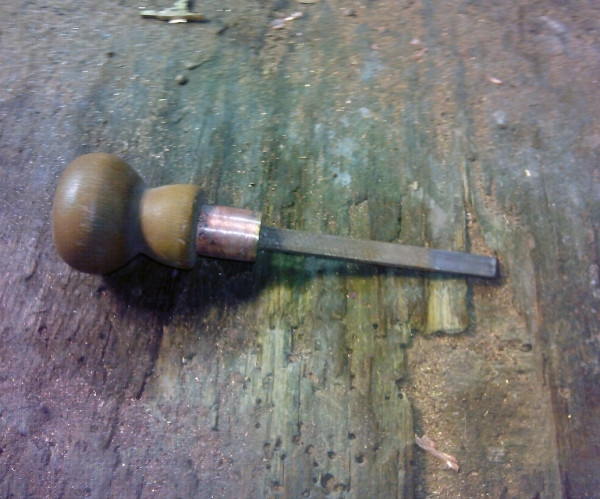

Собираем и пользуемся.

Самодельный инструмент

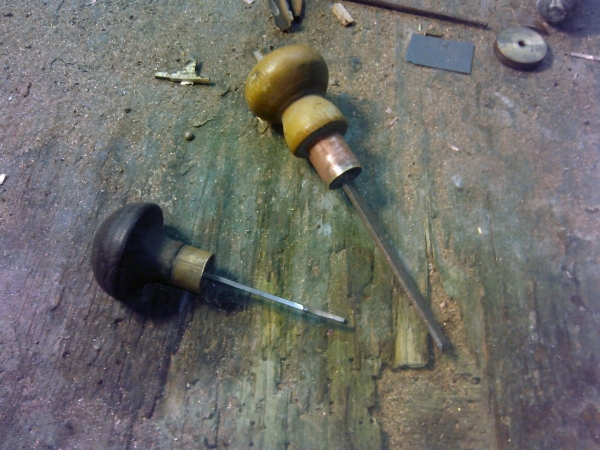

Фото для сравнения с покупным.

3.Штампы из старой печатной машинки.
Поймал себя на мысли, что мне немного лень делать инструмент, делаю это лишь когда прижмет. Так было с аля-штихем и со штампами история такая же. Скоро год, как у меня валяется деталь от машинки, но все никак не мог собраться сделать.

Самодельный инструмент

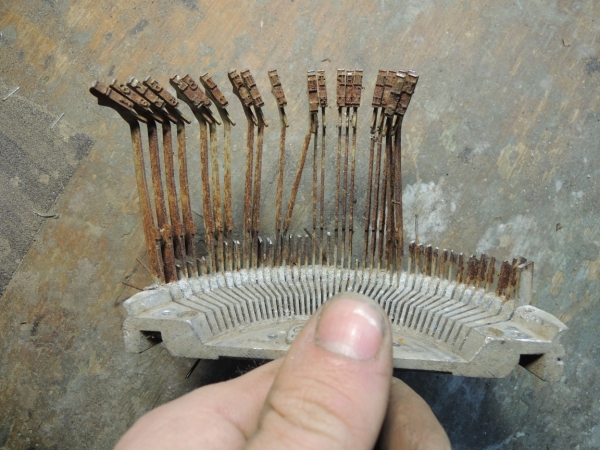

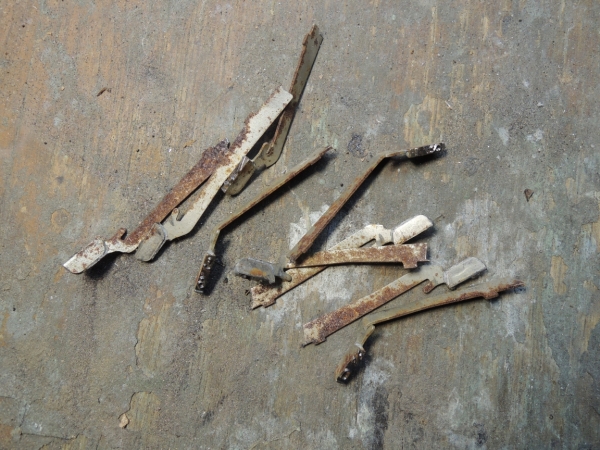

Находим старуюююю печатную машинку и вырывает такую деталь.

Самодельный инструмент
Отрезаем нужное, сегодня мне нужны были цифры, поэтому делал только их.

Самодельный инструмент

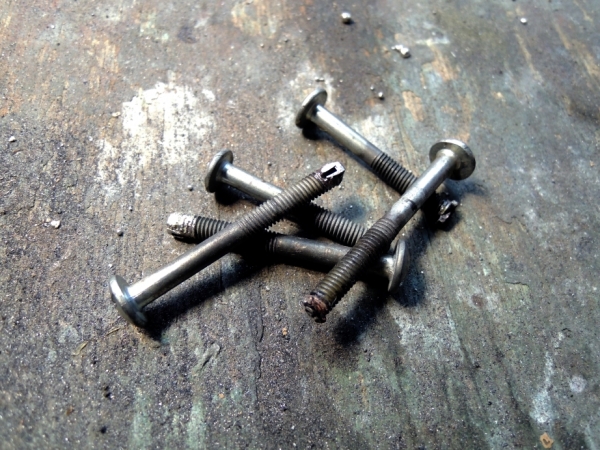

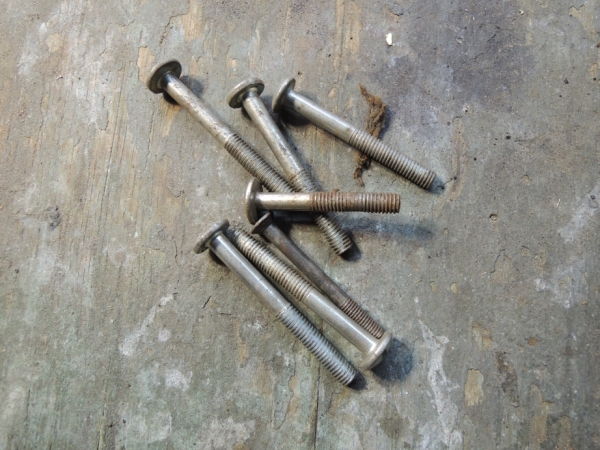

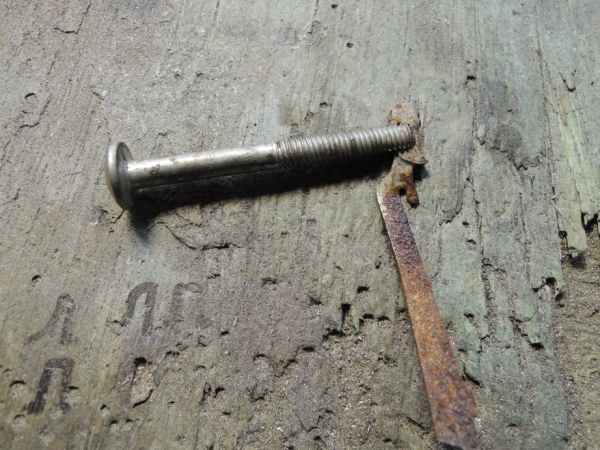

Берем снова болты. Эти я когда-то повыкручивал с парт университета в котором учился, какой дурак их крутил не понятно, может тоже студенты, поскольку гайки вообще были не зажаты, а столы новые.

Самодельный инструмент

Самодельный инструмент

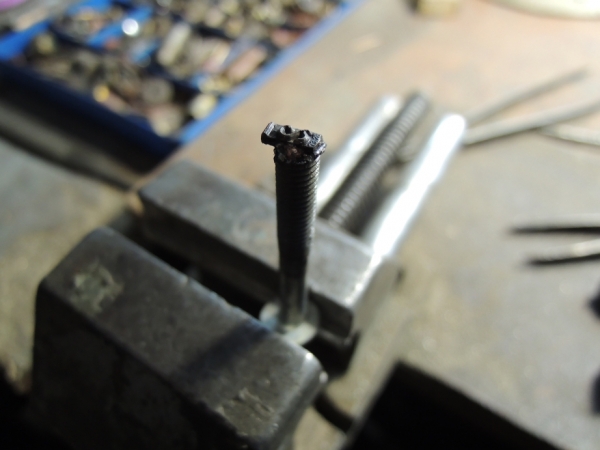

Пилим паз. Идея оказалась не самой хорошей, но парочку я спаял именно так.

Самодельный инструмент

Самодельный инструмент

Самодельный инструмент

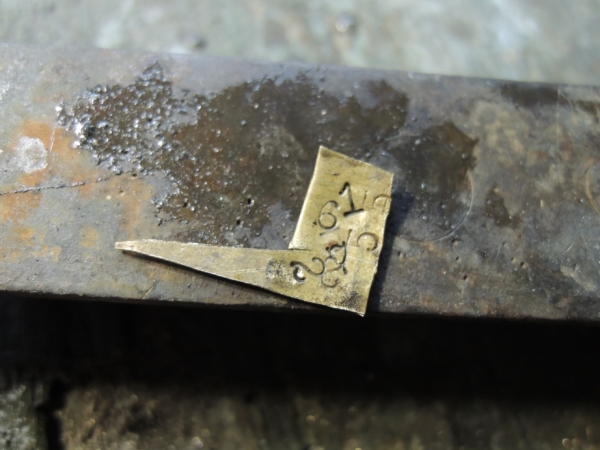

Проверка, все работает, однако первый штамп я припаял хреново, пришлось перепаять, грешу, что плохо прогрел, поскольку было очень мало газа.

Самодельный инструмент
Далее делаем немного по другому, выравниваем площадку на болте.

Самодельный инструмент

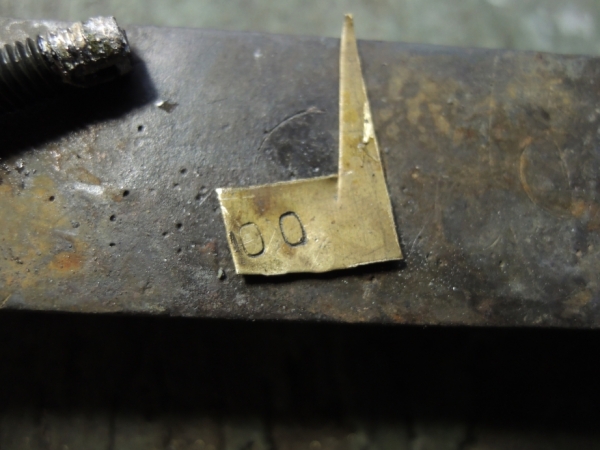

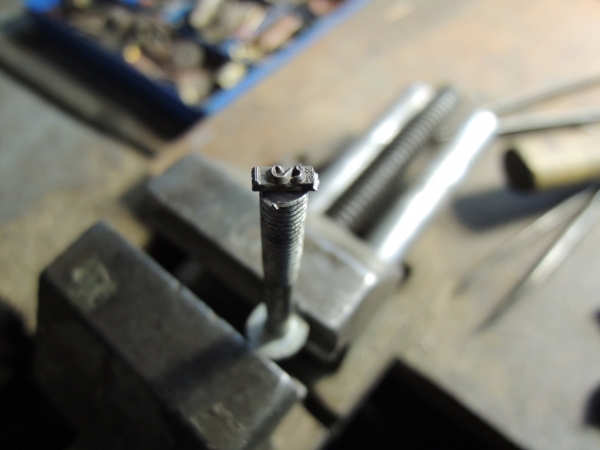

Кладем штамп и паяем.

Самодельный инструмент
Готово.

Самодельный инструмент
Снова проверки.

Самодельный инструмент

Самодельный инструмент

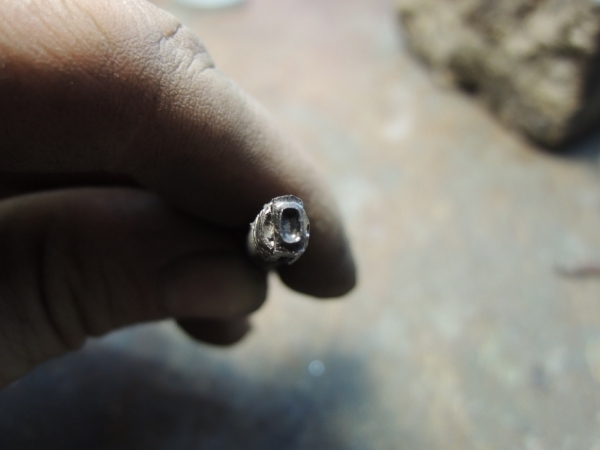

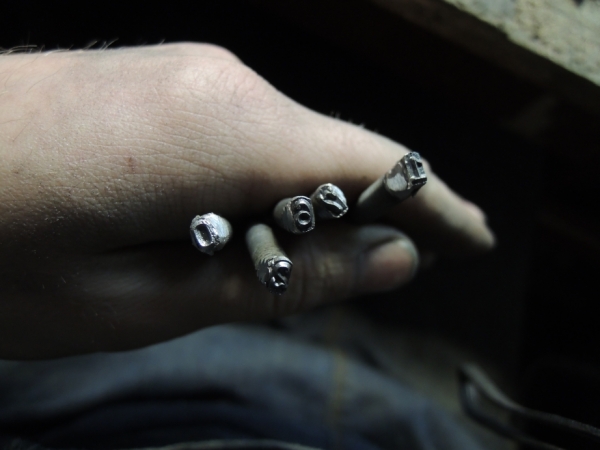

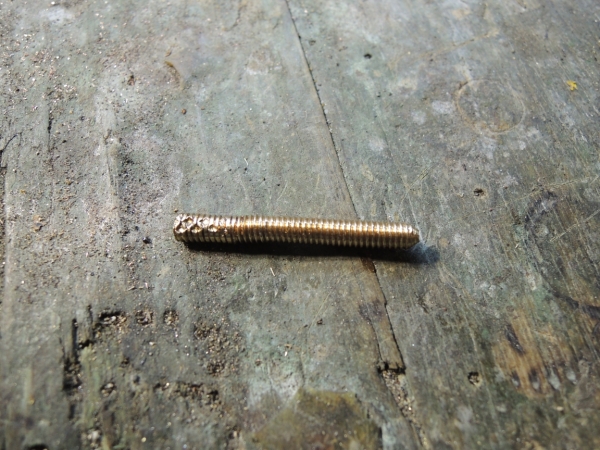

Стачиваем ненужное, пользуемся и снова радуемся.

Самодельный инструмент

Самодельный инструмент

Самодельный инструмент

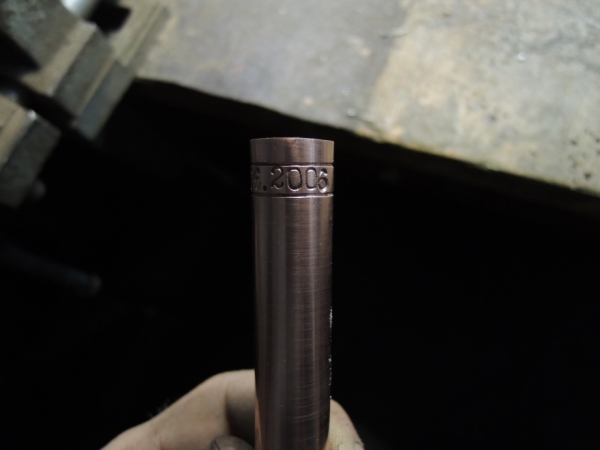

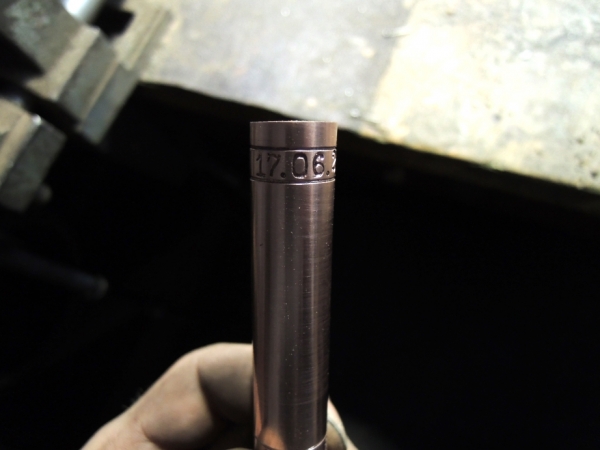

На изделии.

4. Нарезание резьбы. Часто вручную не получается ровно нарезать резьбу. Заметил, что таким способом — нарезать легче, правда тоже не всегда получается с первого раза.

Самодельный инструмент

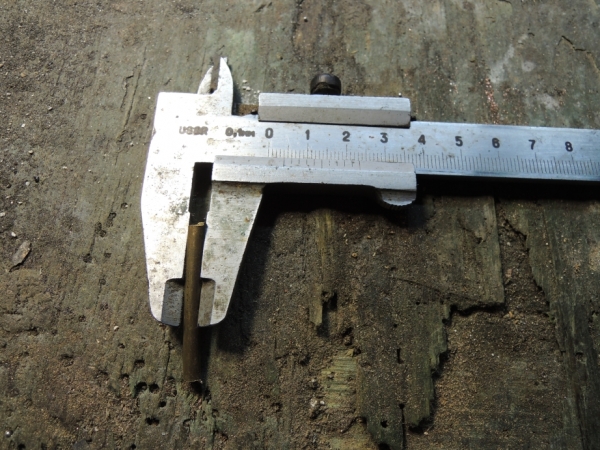

Берем подходящий прут.

Самодельный инструмент

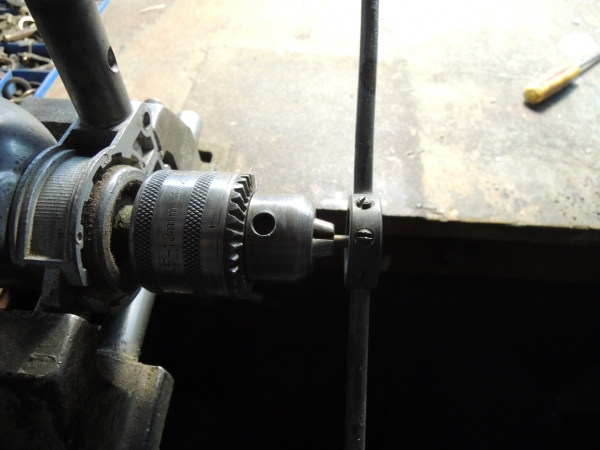

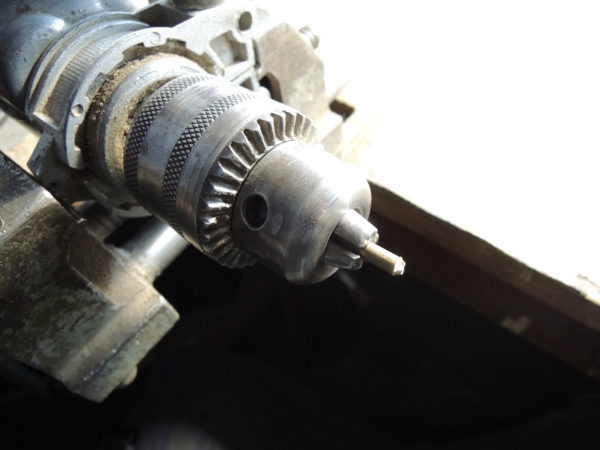

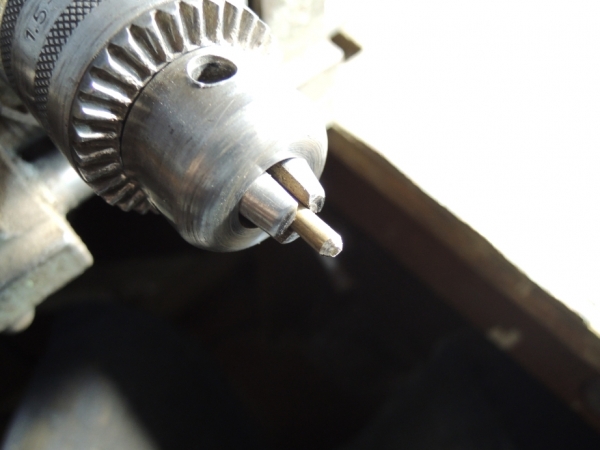

Зажимаем в дрель.

Самодельный инструмент

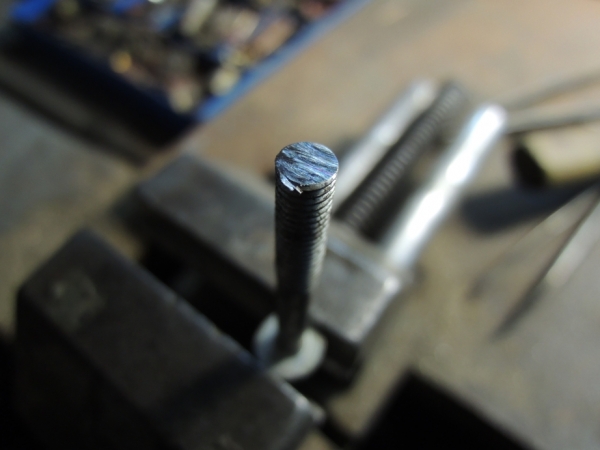

Делаем фаску напильником.

Самодельный инструмент

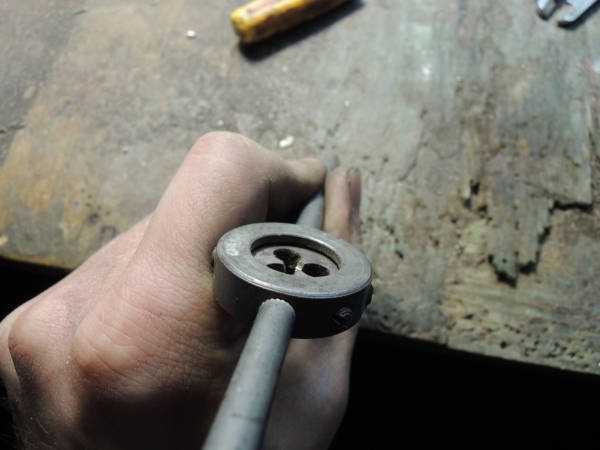

Берем плашку и проверяем как она сидит в плашкодержателе, у меня почему-то, она часто перекашивается, один край более утоплен чем другой.

Самодельный инструмент
Делаем несколько витков, максимально выровняв плашку, и крутя патрон.

Самодельный инструмент

Самодельный инструмент

Самодельный инструмент

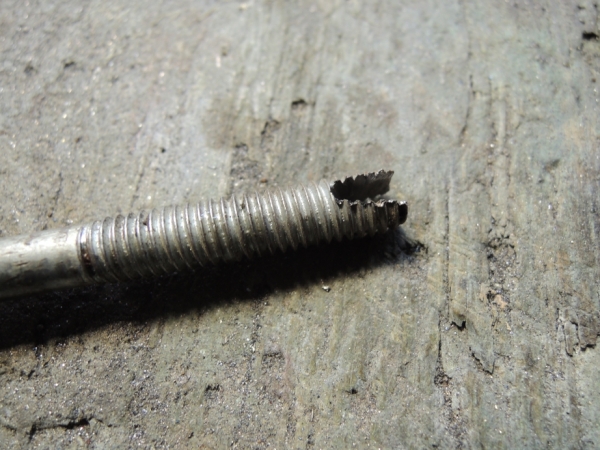

Вуаля, правда в этот раз получилось не сразу. А болты для Железяки, все сделал с первого.

Приятного просмотра, надеюсь, кто-то что-то для себя почерпнул.
