Тауэрский мост

Тауэрский мост

Про историю создания моста на сайте уже писали
steampunker.ru/blog/history/898.html
steampunker.ru/blog/history/7201.html
Я решил устроить маленькую экскурсию по этому интересному
памятнику Викторианской эпохи

Мост имеет две башни — северную и южную.
Экскурсии начинаются с северной башни моста. Давайте на неё посмотрим.

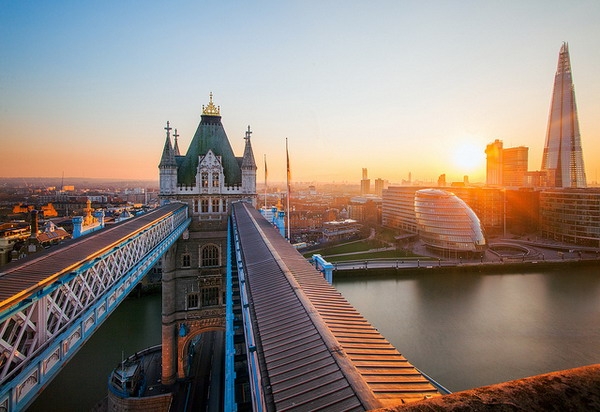

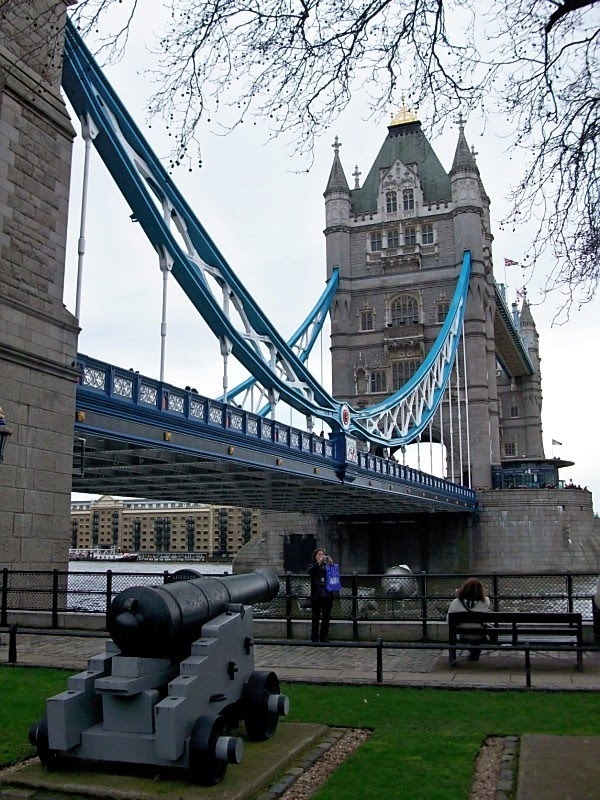

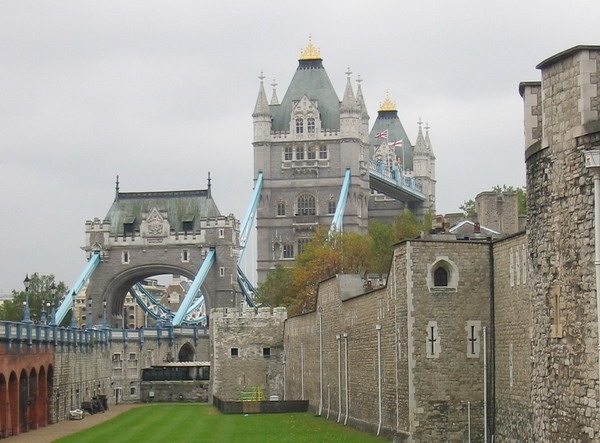

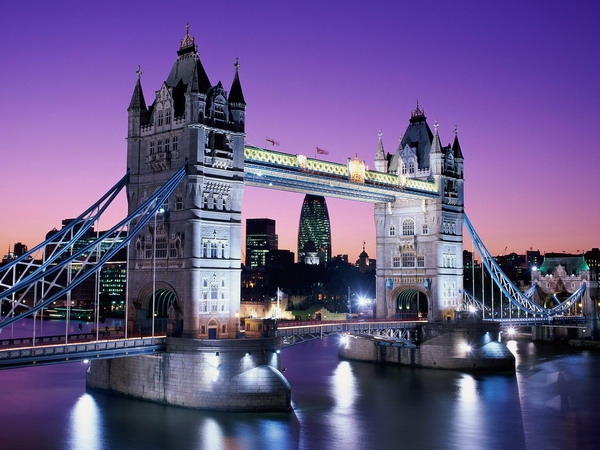

Вид на мост со стороны Тауэра
Тауэрский мост (Фото 2)
Тауэрский мост (Фото 3)

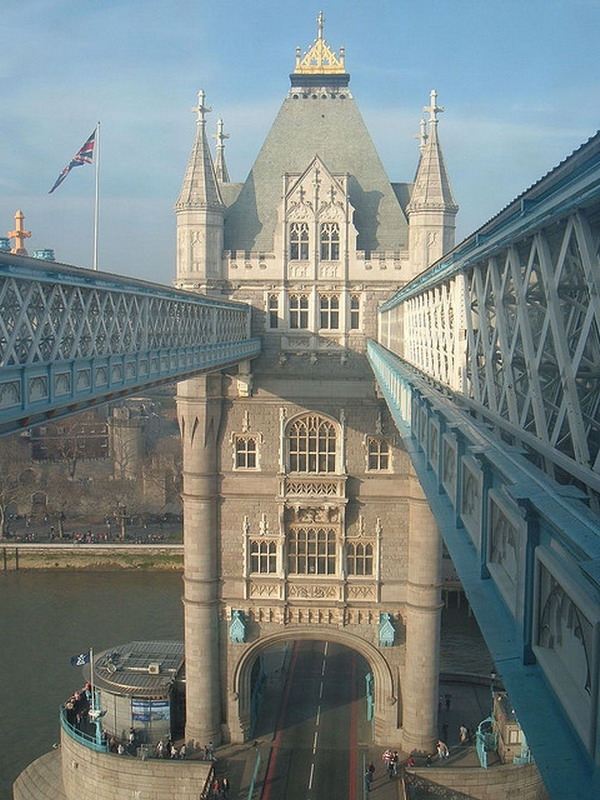

Вид на северную башню с южной башни
Тауэрский мост (Фото 4)
Кроме экскурсий здесь можно устроить какой-нибудь праздник, свадьбу на пример
Тауэрский мост (Фото 5)

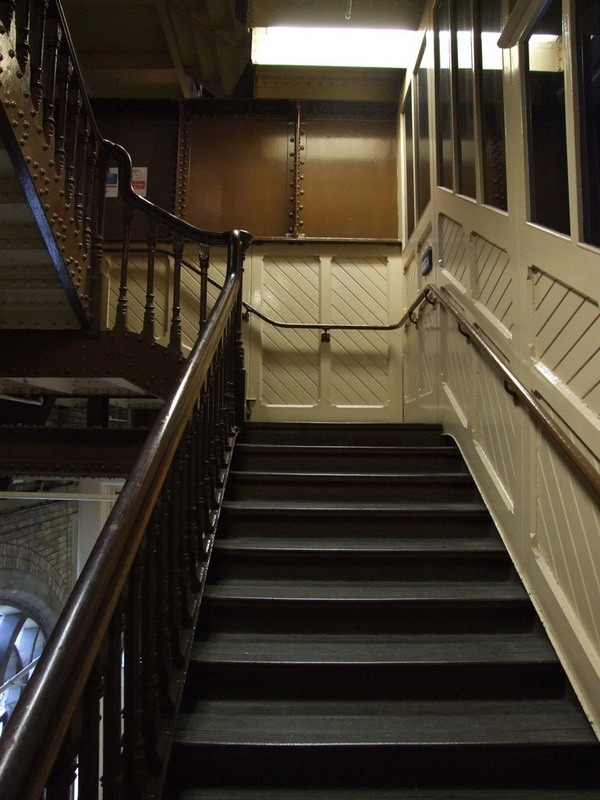

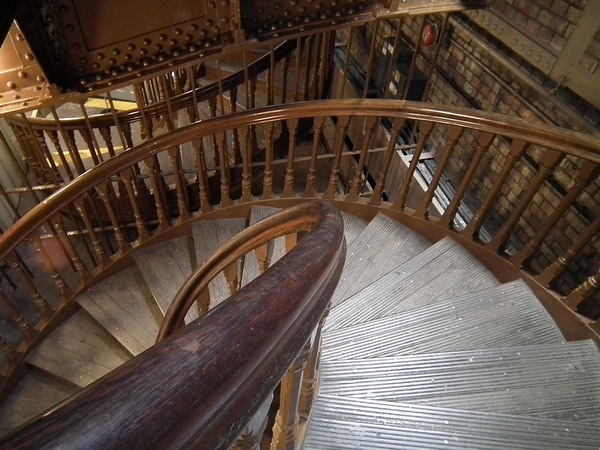

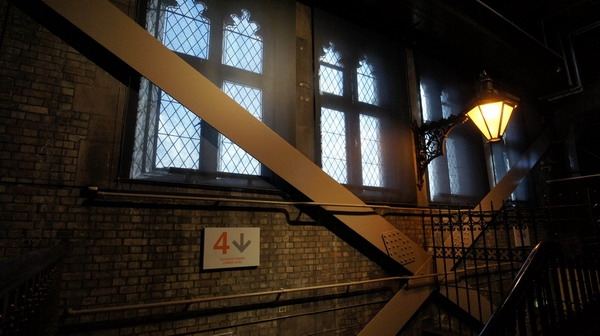

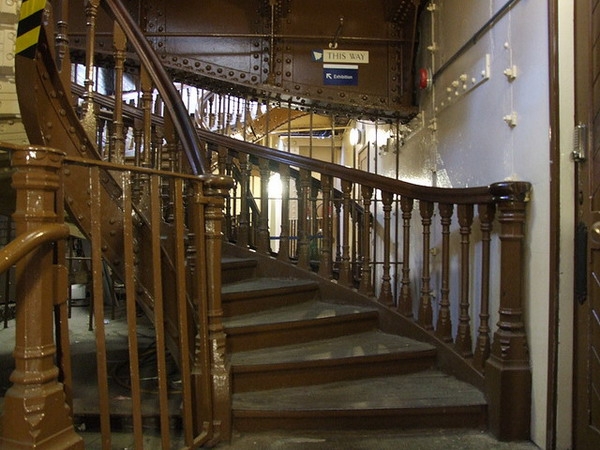

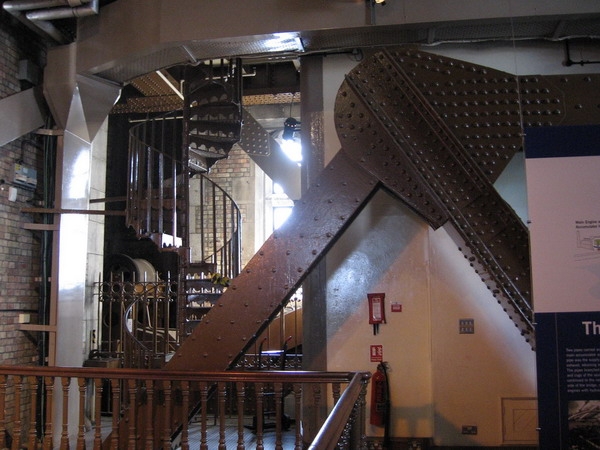

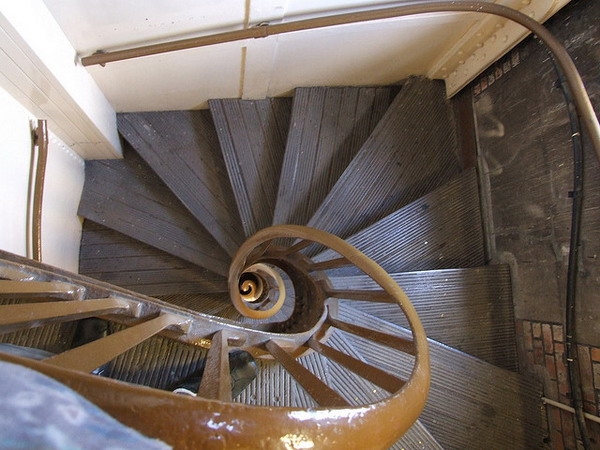

На вершину башен поднимаются пассажирские лифты, но лестницы гораздо интереснее
Тауэрский мост (Фото 6)
Тауэрский мост (Фото 7)
Тауэрский мост (Фото 8)
Тауэрский мост (Фото 9)
Тауэрский мост (Фото 10)
Тауэрский мост (Фото 11)

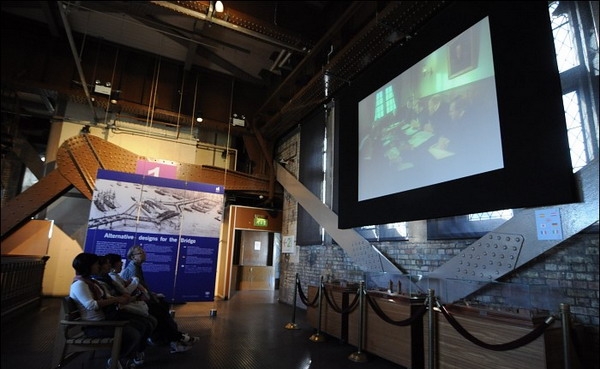

Внутри башни можно посмотреть фильм о создании моста
Тауэрский мост (Фото 12)
Часть фильма (анимация)

На создание моста потребовалось:
— Металл = 14000 тонн
— Цемент = 20000 тонн
— Бетон = 70000 кубических ярдов
— Гранит и камень = 235000 кубических футов (30000 тонн)
— Кирпичи = 31000000 штук
— 8 лет и 1184000 фунтов стерлингов

Поднявшись на вершину башни мы попадаем на пешеходные галереи. На высоте 44 метра над уровнем Темзы протянулись два коридора связывающие северную и южную башни. Они были сделаны для того, чтобы во время разводки моста люди могли перейти с одного берега на другой. Но оказалось, что многие предпочитали переждать разводку моста внизу, время поднятия крыльев моста составляло всего минуту. Кроме этого галереи стали местом сбора криминальных элементов (карманников, проституток). И по этим причинам в 1910 году галереи были закрыты. Открылись вновь они в 1982 году когда был открыт музей на территории моста. Теперь это отличная смотровая площадка.
Вид на галереи с северной башни
Тауэрский мост (Фото 13)

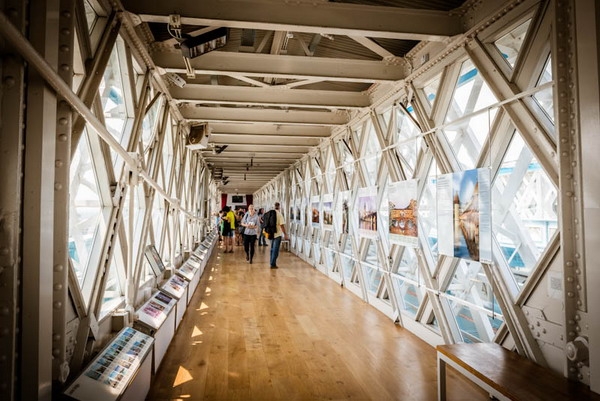

Заходим в галерею
Тауэрский мост (Фото 14)
Вид c галерей на запад
Тауэрский мост (Фото 15)
Здесь мы видим крейсер «Белфаст».

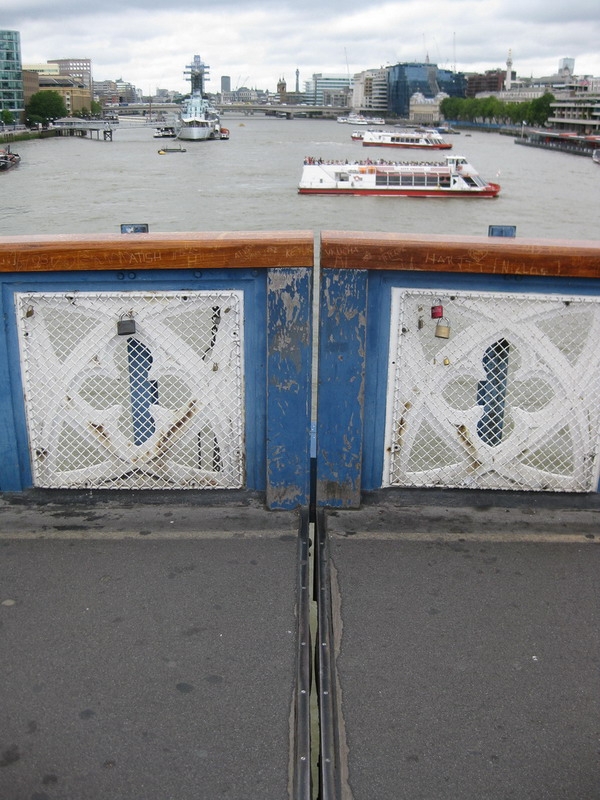

Вид на восток
Тауэрский мост (Фото 16)

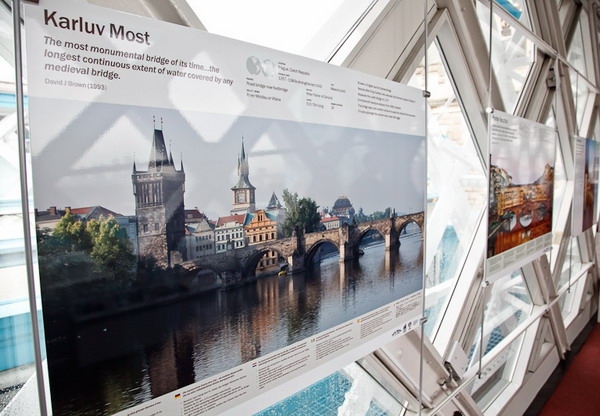

Внутри галерей представлены фотографии и описания самых знаменитых мостов в мире.
Тауэрский мост (Фото 17)
Тауэрский мост (Фото 18)
А также можно узнать что ловится в Темзе
Тауэрский мост (Фото 19)

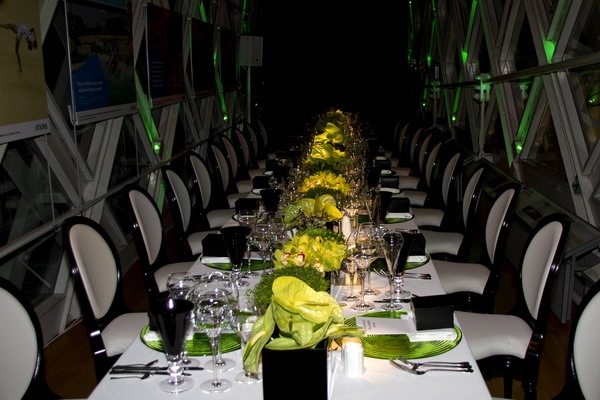

А если очень захотеть то можно и там устроить какой-нибудь праздник. Вот бы день рождения там отметить)
Тауэрский мост (Фото 20)

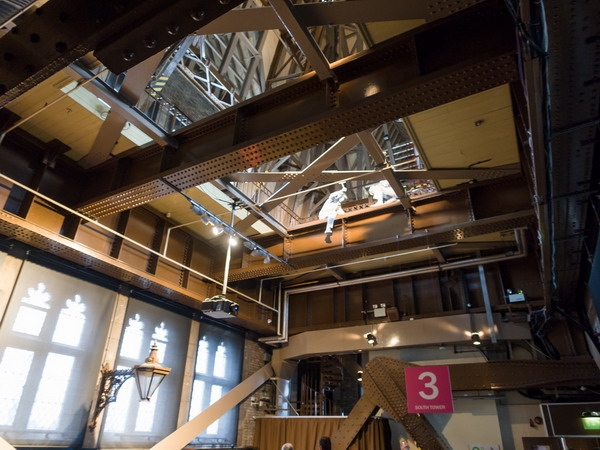

Мы добрались до южной башни. Если посмотреть вверх можно увидеть скульптуры рабочих
строящих башню.
Тауэрский мост (Фото 21)
Тауэрский мост (Фото 22)
За время строительства моста погибло 10 рабочих…
Спускаемся вниз
Тауэрский мост (Фото 23)

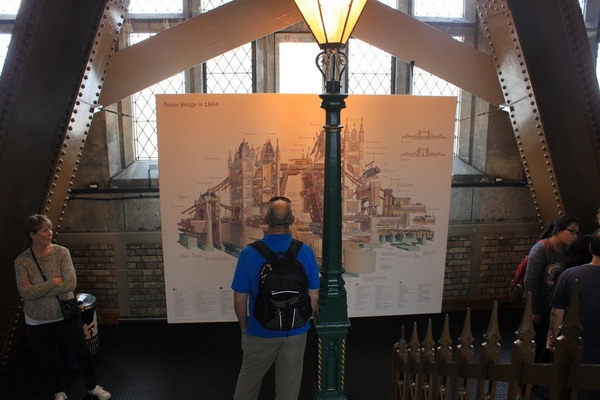

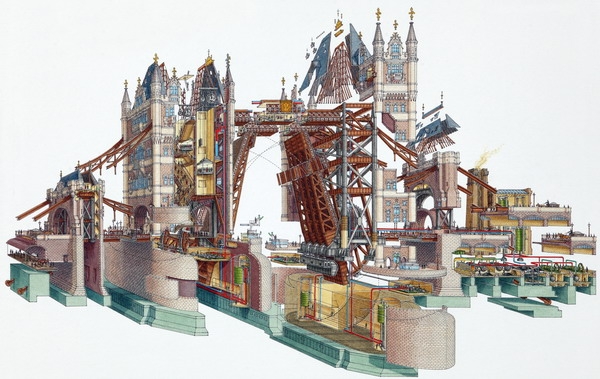

Здесь можно увидеть схему моста в разрезе на картине художника Стивена Бисти
(Stephen Biesty)
Тауэрский мост (Фото 24)
Картина кликабельна
Тауэрский мост (Фото 25)

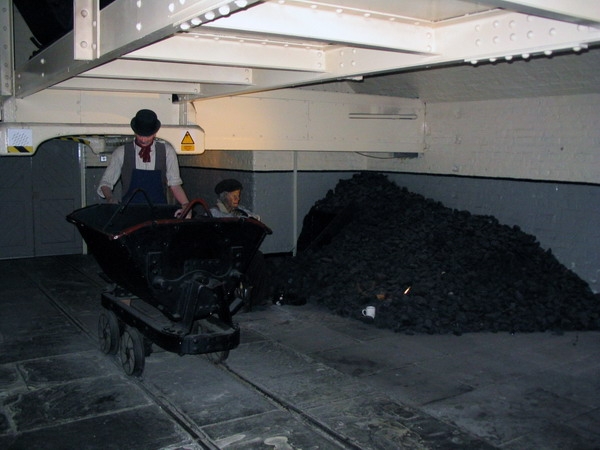

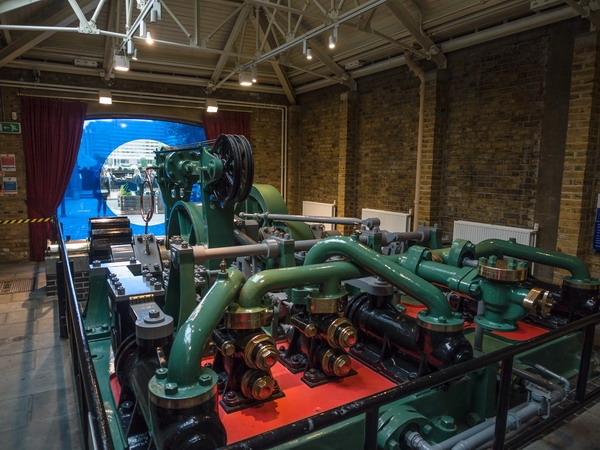

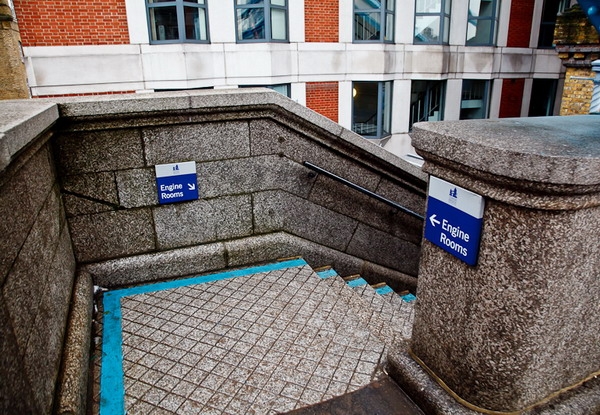

Теперь мы пройдём в машинное отделение
Тауэрский мост (Фото 26)

Тауэрский мост (Фото 27)

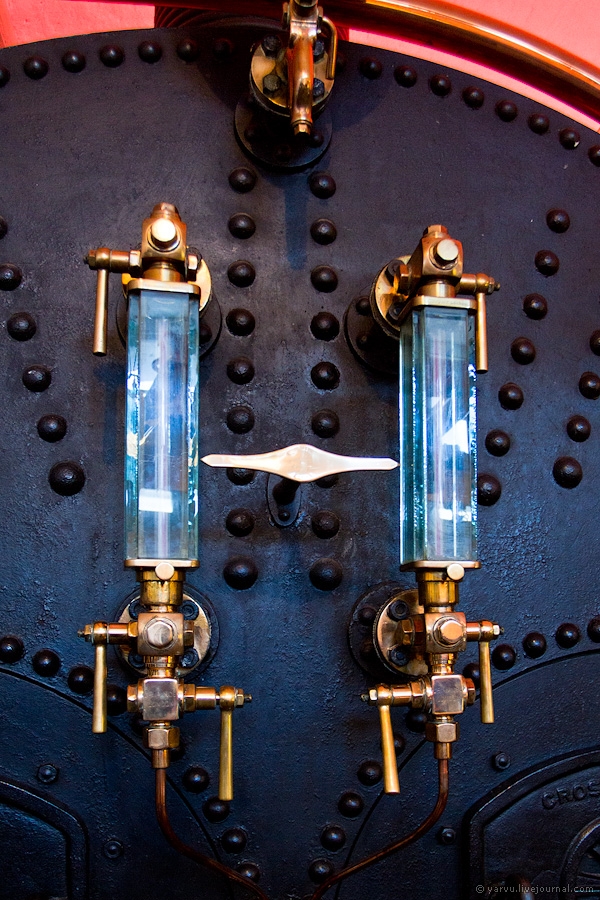

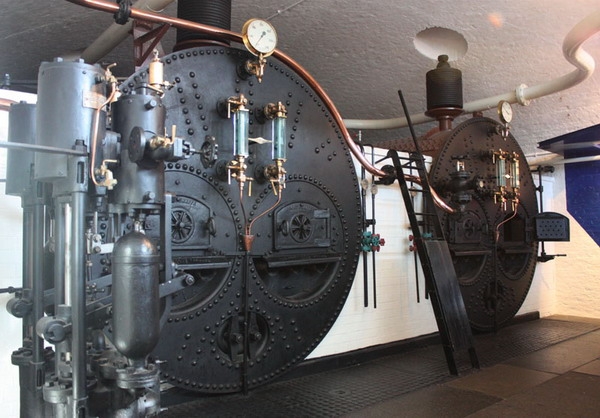

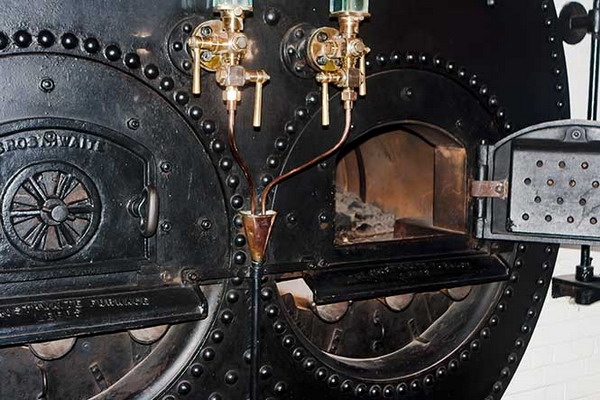

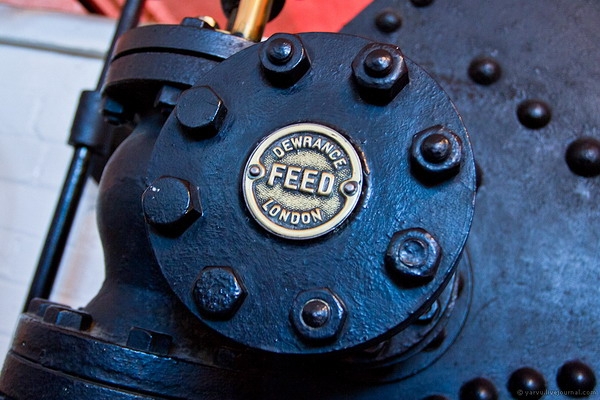

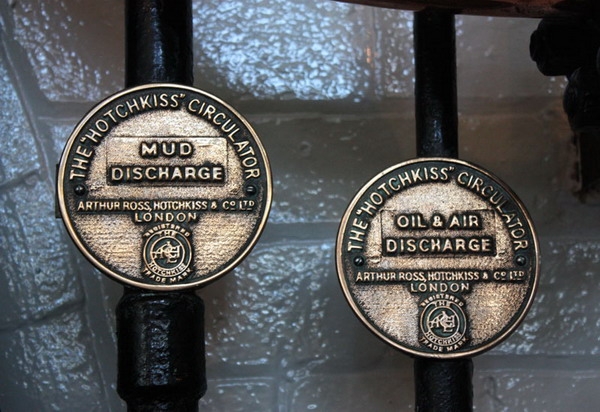

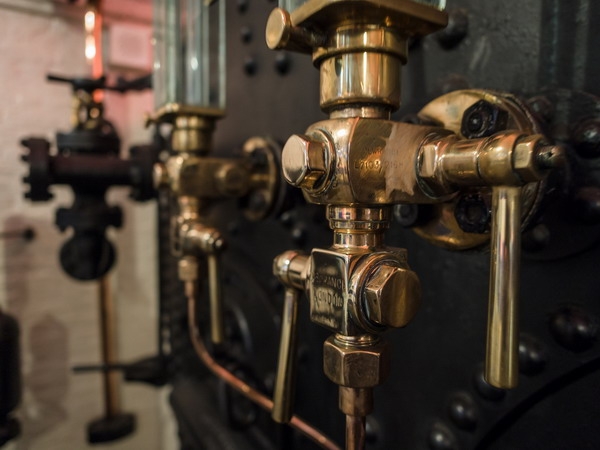

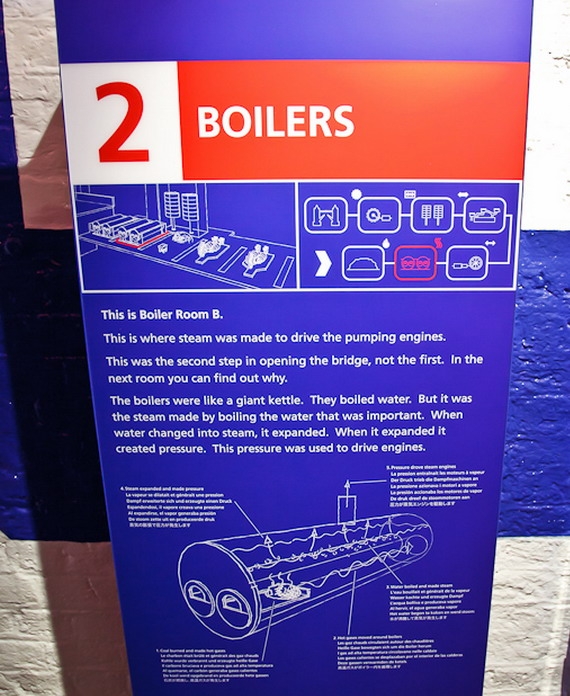

Бойлеры
Тауэрский мост (Фото 28)
На мосту использовались четыре бойлера, вот два из них
Тауэрский мост (Фото 29)
Тауэрский мост (Фото 30)
Тауэрский мост (Фото 31)
Тауэрский мост (Фото 32)
Тауэрский мост (Фото 33)
Тауэрский мост (Фото 34)
Тауэрский мост (Фото 35)

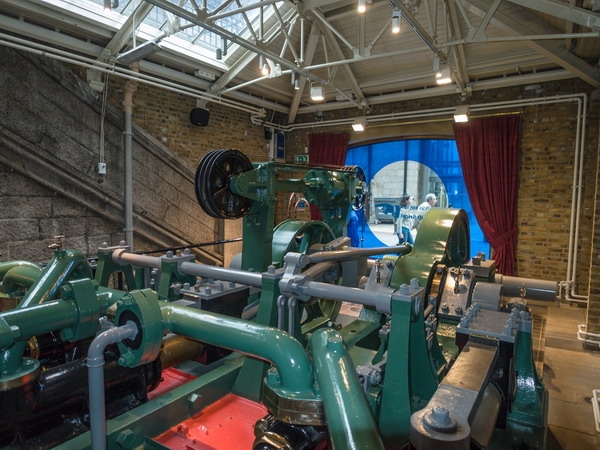

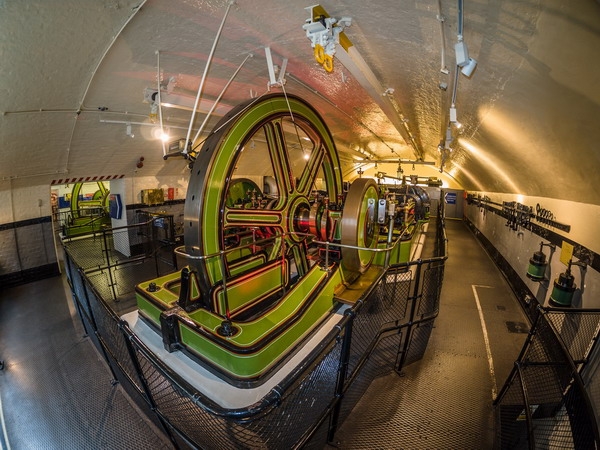

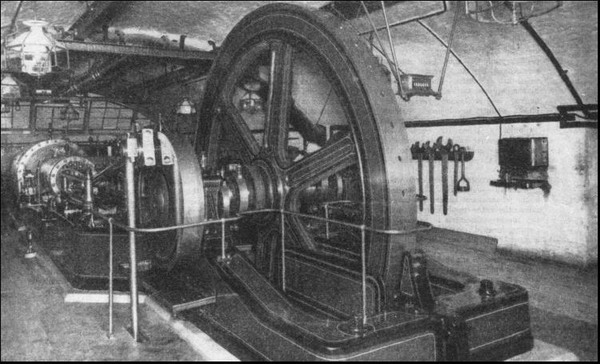

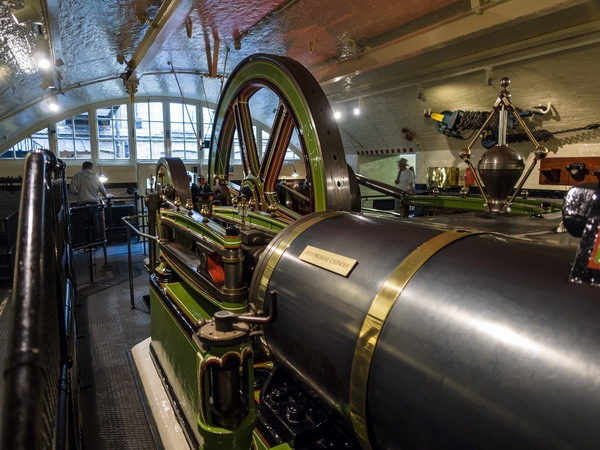

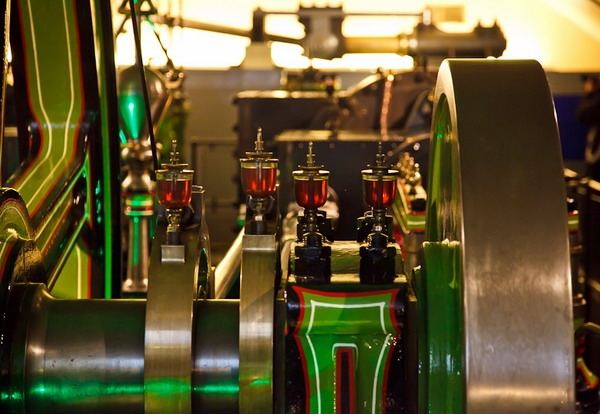

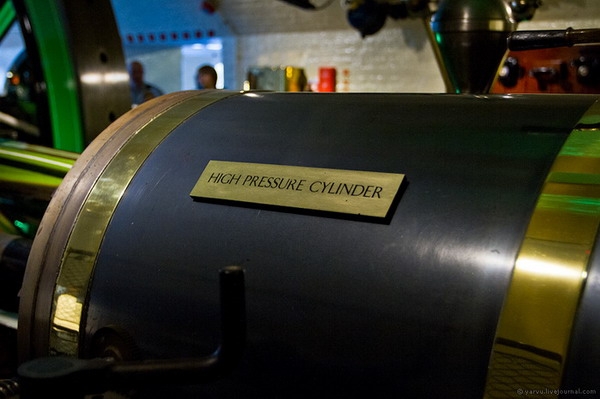

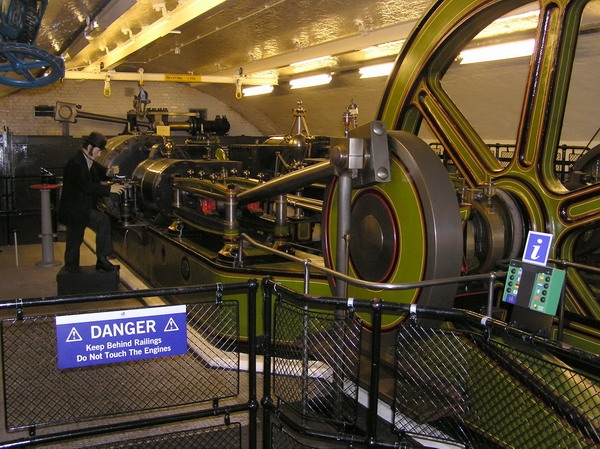

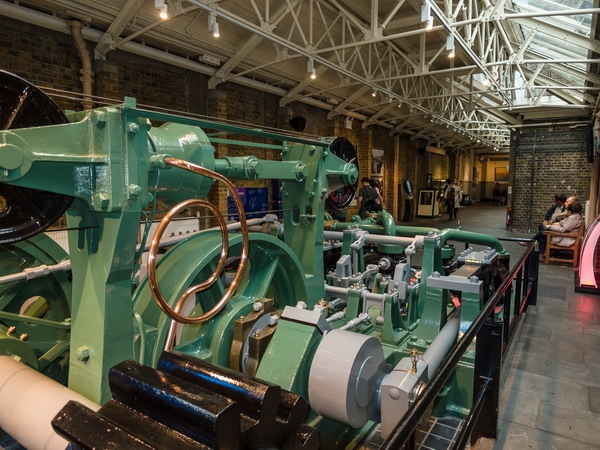

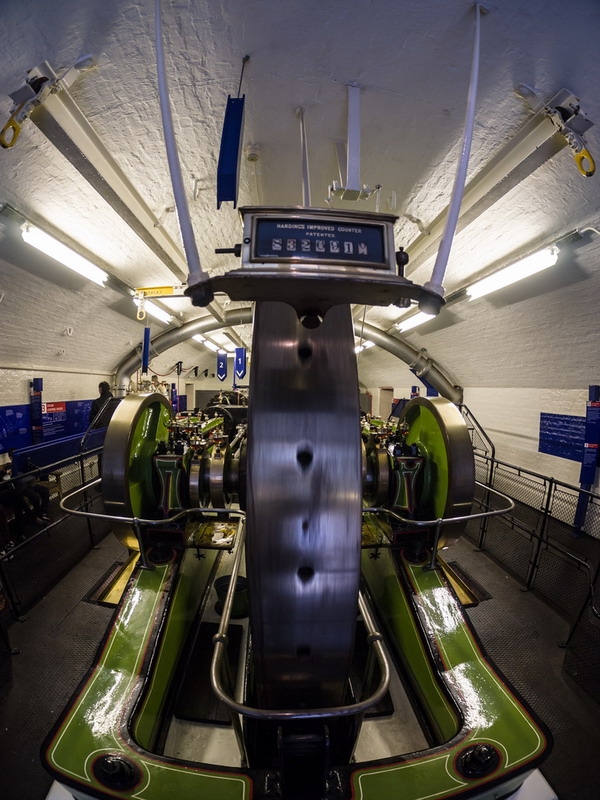

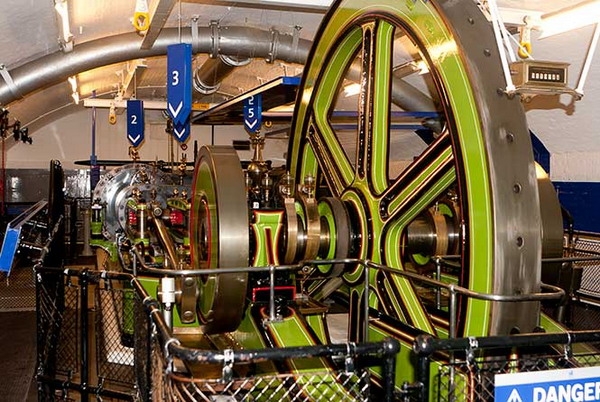

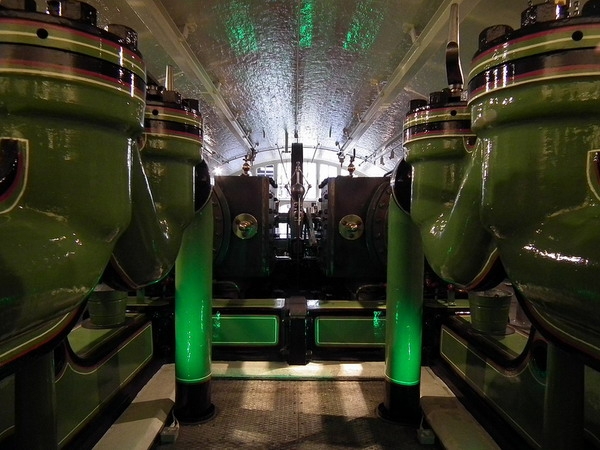

Ну и конечно наши любимые паровые двигатели, их на мосту было два. Гифка интересная встретилась)
Тауэрский мост (Фото 36)
Тауэрский мост (Фото 37)
Тауэрский мост (Фото 38)
Тауэрский мост (Фото 39)
Тауэрский мост (Фото 40)
Тауэрский мост (Фото 41)
Тауэрский мост (Фото 42)
Тауэрский мост (Фото 43)
Тауэрский мост (Фото 44)
Тауэрский мост (Фото 45)

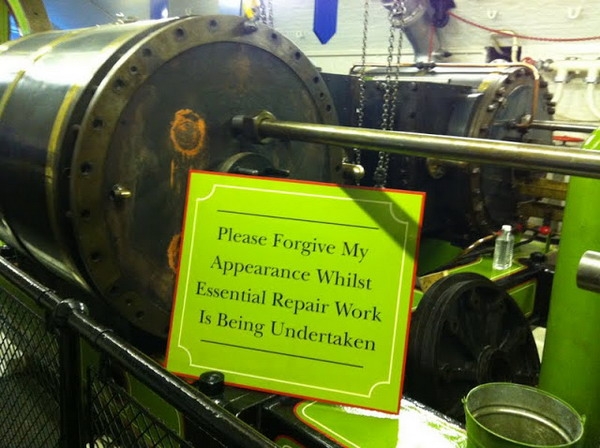

Забавное объявление — Извините за мой внешний вид, я нахожусь на ремонте
Тауэрский мост (Фото 46)

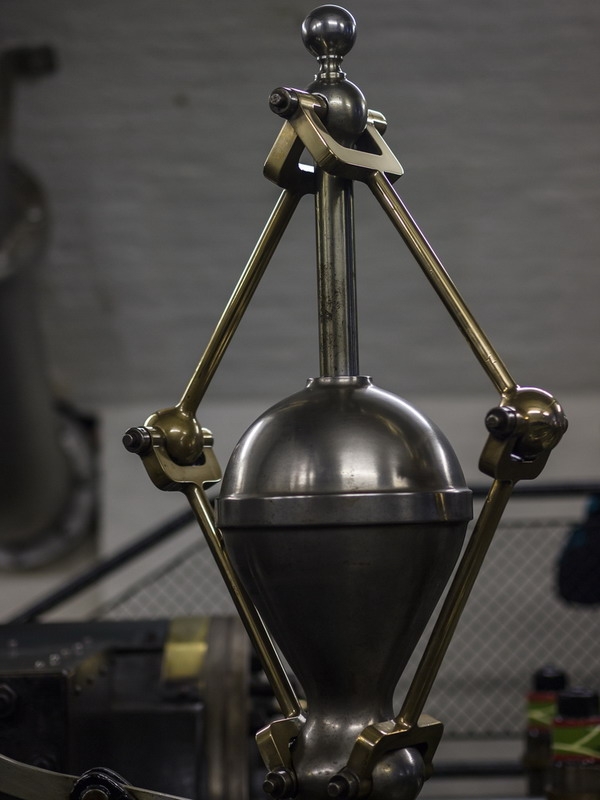

Центробежный регулятор
ru.wikipedia.org/wiki/Центробежный_регулятор
Тауэрский мост (Фото 47)

Тауэрский мост (Фото 48)
Тауэрский мост (Фото 49)
Тауэрский мост (Фото 50)
Тауэрский мост (Фото 51)
Тауэрский мост (Фото 52)

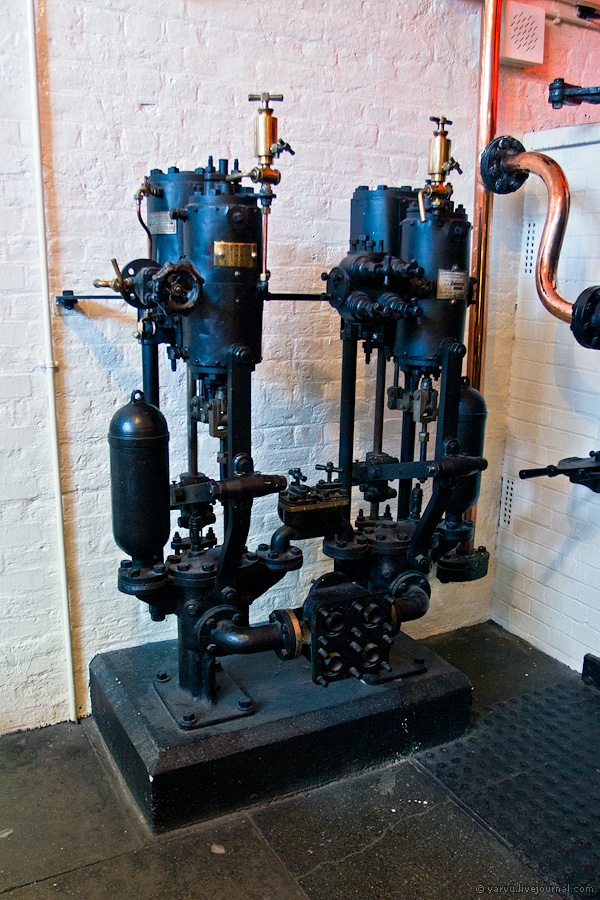

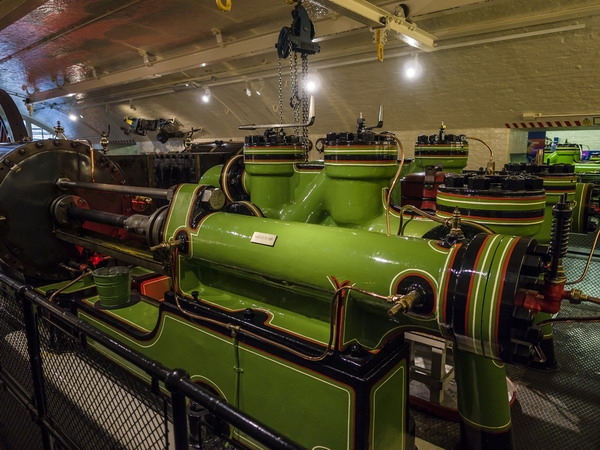

Гидронасосы
Тауэрский мост (Фото 53)
Тауэрский мост (Фото 54)
Гидродвигатель
Тауэрский мост (Фото 55)
Тауэрский мост (Фото 56)
Тауэрский мост (Фото 57)

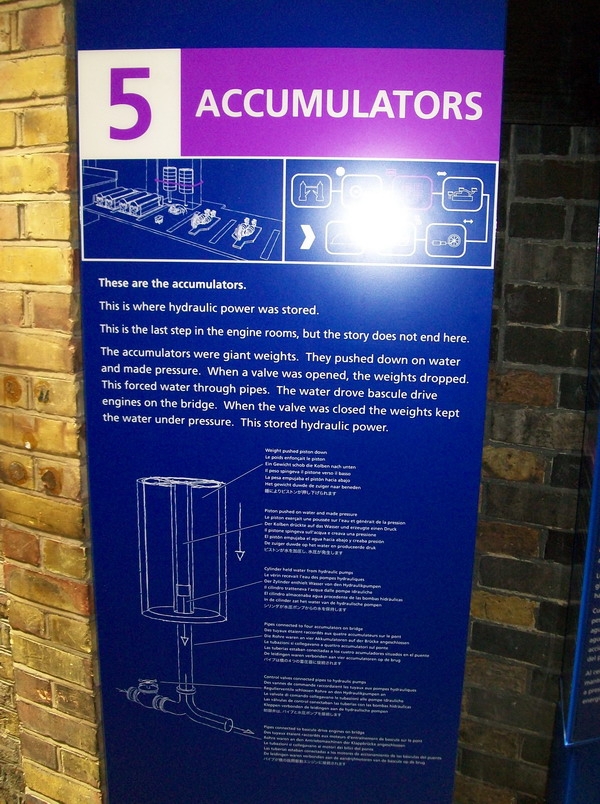

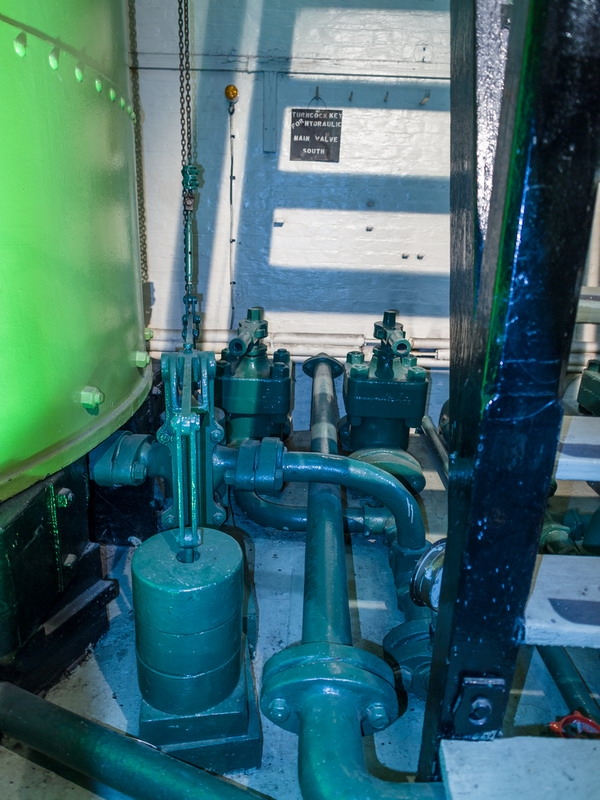

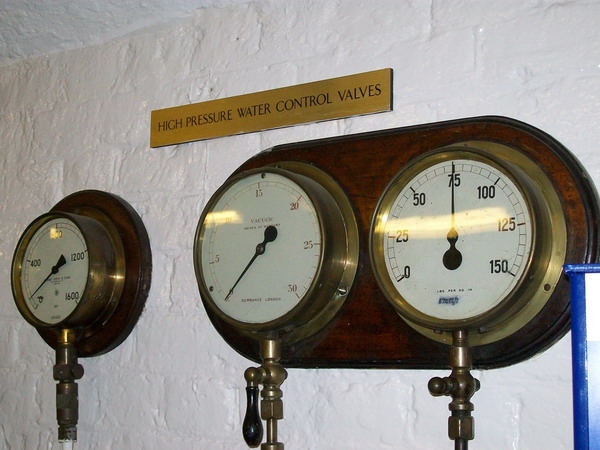

Гидроаккумуляторы
В гидросистеме моста использовались 6 гидроаккумуляторов. Насосы закачивали в них воду. Давление 750 фунтов на квадратный дюйм обеспечивалось весом, которым были нагружены аккумуляторы (100 тонн на поршень) Также они использовались для работы пассажирских лифтов.
В машинном отделении установлены два аккумулятора, ещё по два установлены в основании башен моста. В нужный момент они отдавали запас энергии на разводку моста.
Тауэрский мост (Фото 58)
Тауэрский мост (Фото 59)
Тауэрский мост (Фото 60)
Тауэрский мост (Фото 61)
Тауэрский мост (Фото 62)

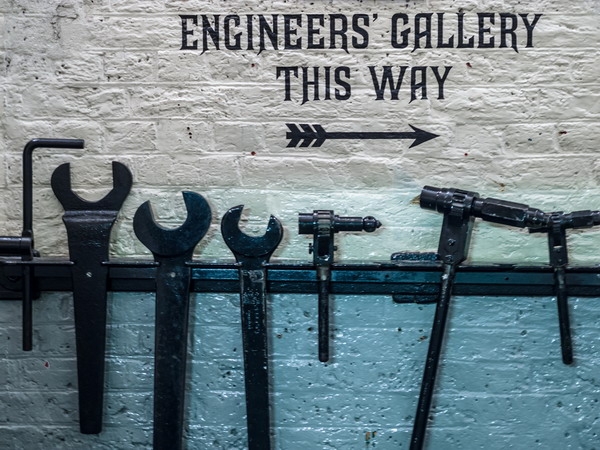

И ещё немножко интересностей

Тауэрский мост (Фото 63)
Тауэрский мост (Фото 64)

Тауэрский мост (Фото 65)
Тауэрский мост (Фото 66)
Тауэрский мост (Фото 67)

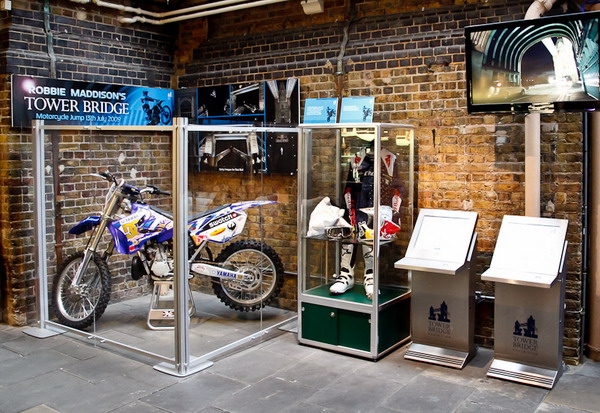

На этом мотоцикле в 2009 году Робби Мэддисон совершил прыжок через разведенный пролет моста.
Тауэрский мост (Фото 68)

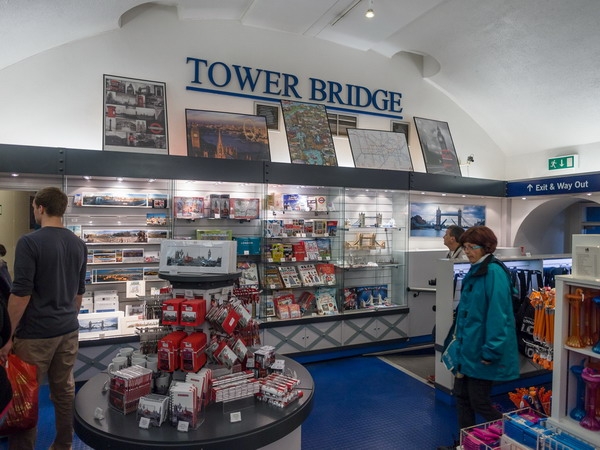

Сувенирный магазинчик
Тауэрский мост (Фото 69)
А ещё там проводятся инженерные экскурсионные туры, закулисными называются, в январе и марте обычно бывают. Там можно посмотреть на то, что не каждый турист увидит.

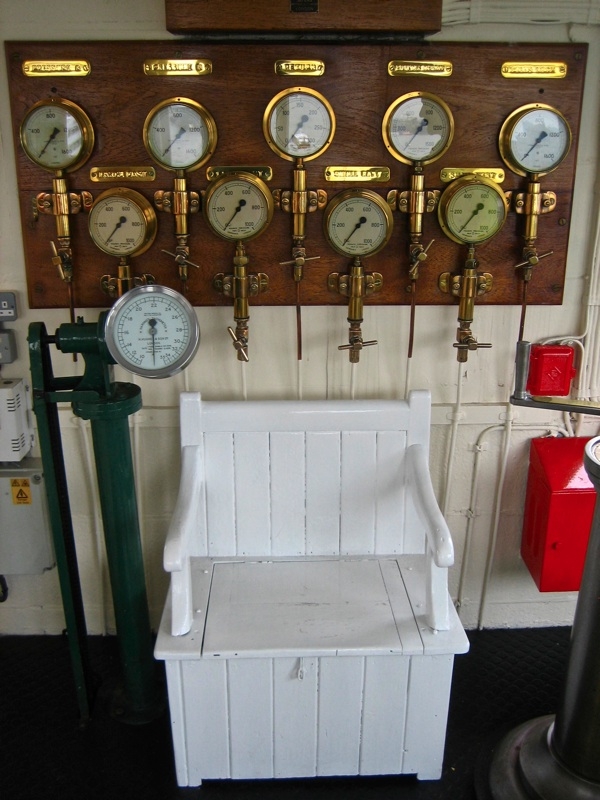

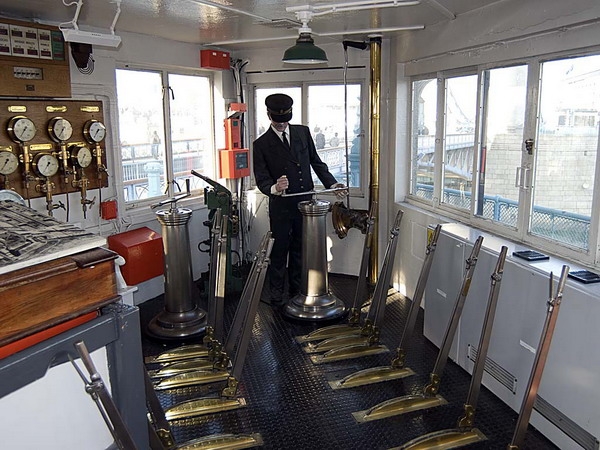

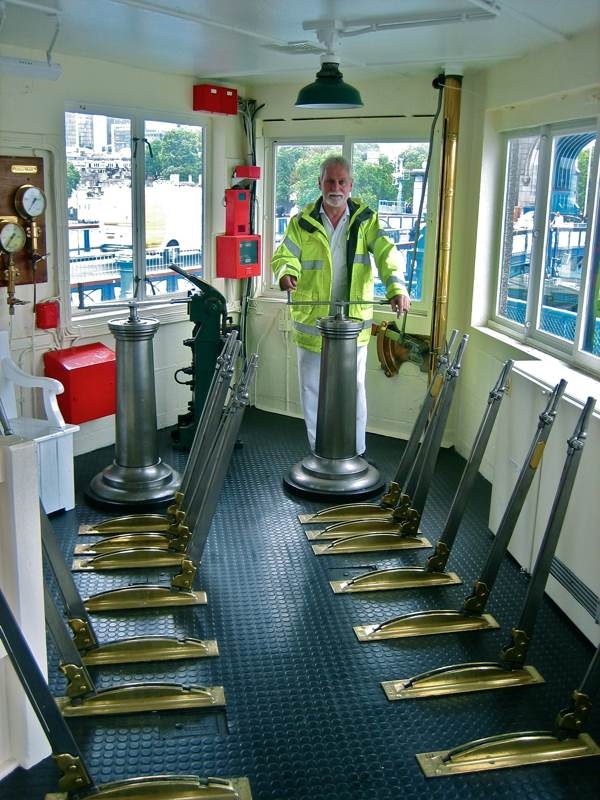

Кабина управления мостом (как это было)
Тауэрский мост (Фото 70)
Тауэрский мост (Фото 71)
Тауэрский мост (Фото 72)
Тауэрский мост (Фото 73)

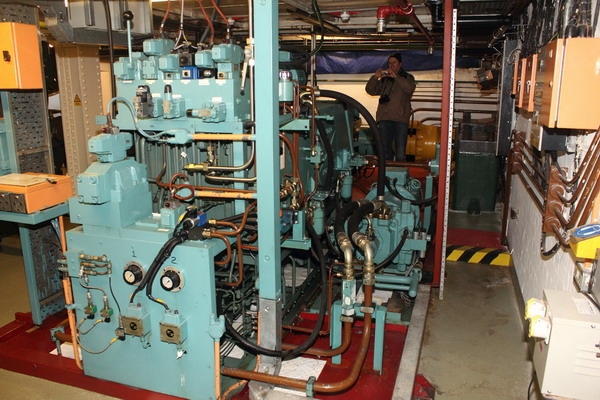

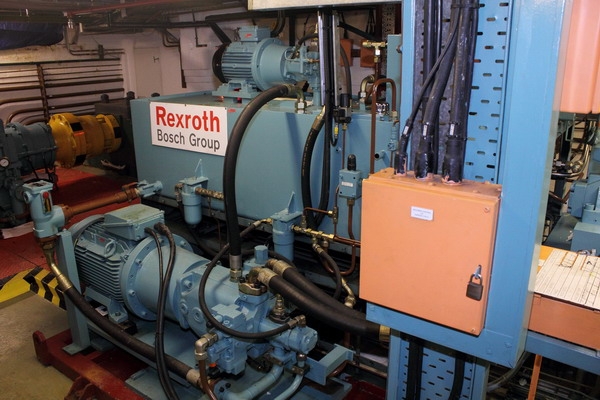

Теперь всё гораздо компактнее
Тауэрский мост (Фото 74)
Тауэрский мост (Фото 75)
Но мы помним…
Тауэрский мост (Фото 76)
Тауэрский мост (Фото 77)
Углубимся…

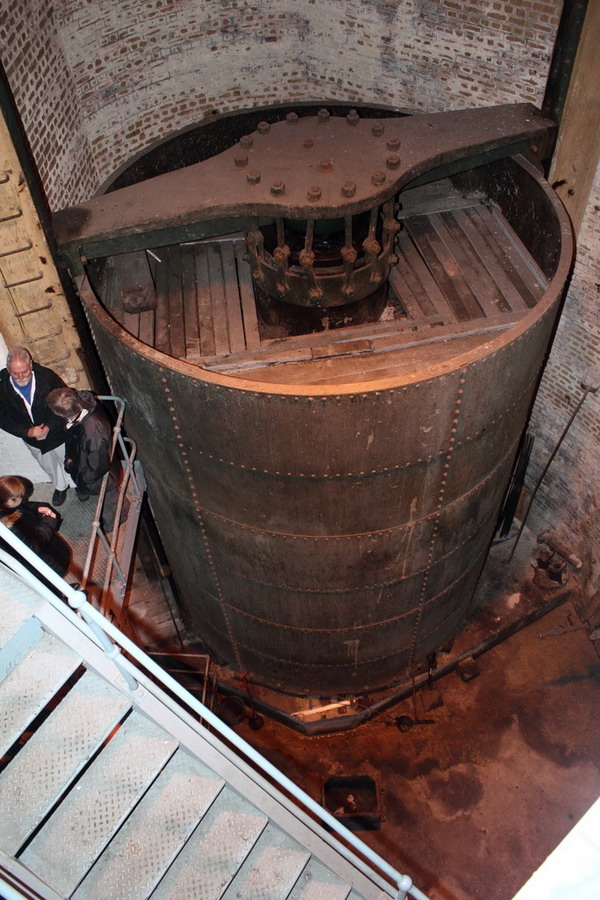

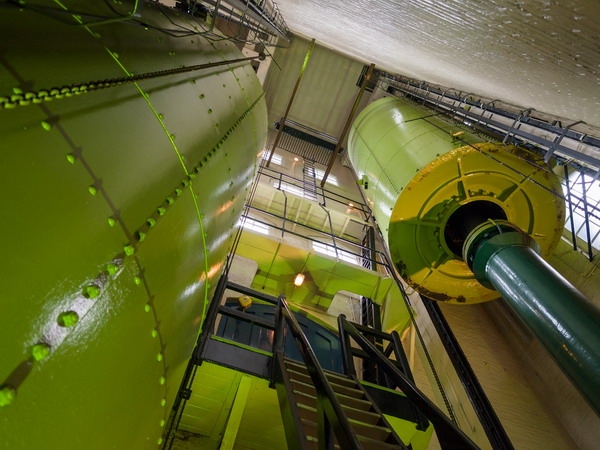

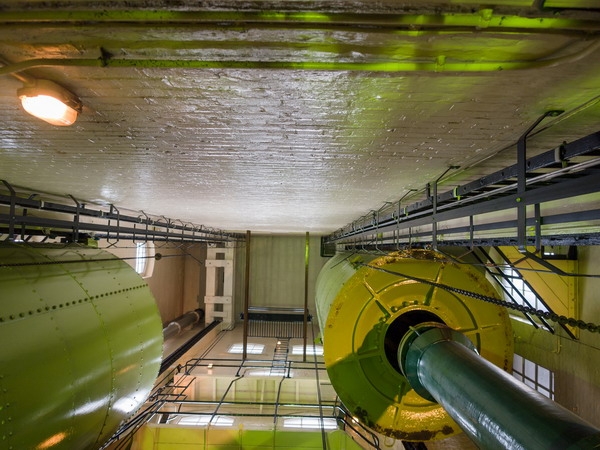

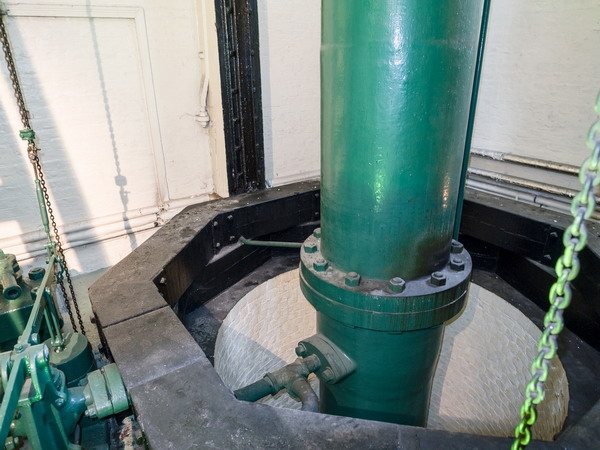

Гидроаккумулятор в башне моста
Тауэрский мост (Фото 78)
Есть мнения реанимировать этого монстра для демонстраций

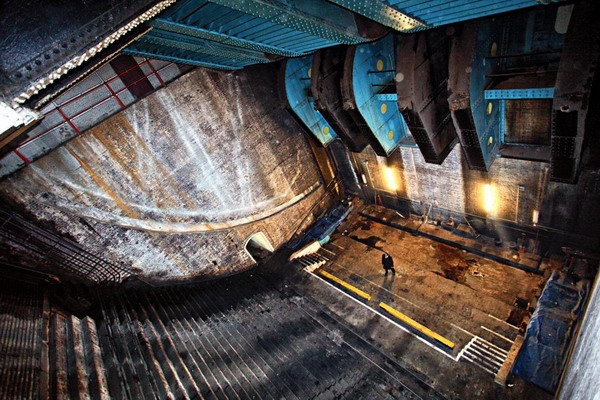

А это пространство которое занимают шестерёнки при разводке моста,
quake 2 напомнило)
Тауэрский мост (Фото 79)
И на последок весёлые фотки)
Тауэрский мост (Фото 80)
Тауэрский мост (Фото 81)


15 комментариев

avatar
Много уже было и сказано, и написано, и просмотрено, и прослушано о нём, но ведь МАХИНА, живой организм о котором всегда интересно узнать что-то новое.
Спасибо за собранный материал и хоть не большую, но экскурсию! +
avatar
Я хотел собрать больше, хотел чертежи рабочие найти, но понял, что лучше меньше да лучше, самого тема затянула…
avatar

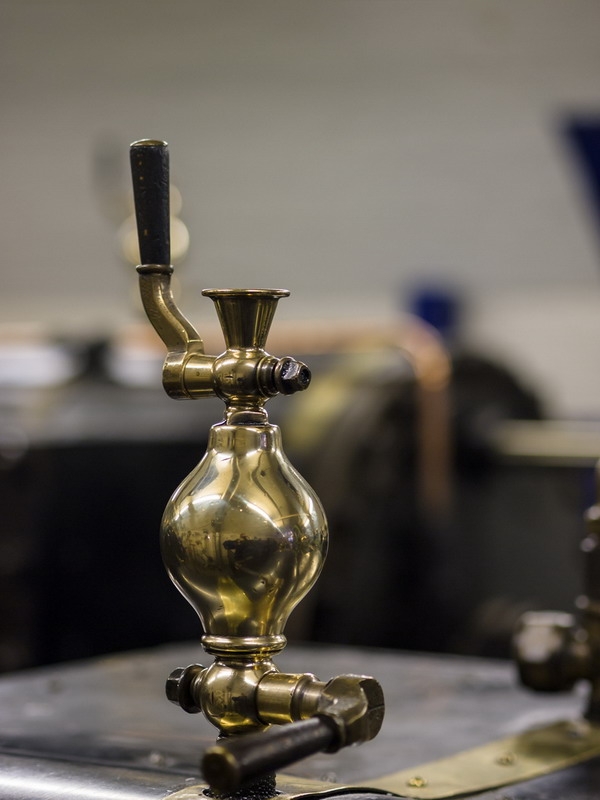

Вот умели же люди делать со вкусом — в лубрикаторах масло, словно коньяк в рюмках! :)
