Стимпанк ручка "Изо всех сил".

Стимпанк ручка Изо всех сил.

Когда нет сил и преследуют ненастья,
Сцепи до боли зубы и двигайся вперед,
Твое несчастье — это ведь не навсегда,
А так, просто временный судьбы урок.

Добрый вечер. И снова очередная ручка, в этот раз правда под стержень Паркер 5th. В основе работы медная трубка 14 мм, диаметра. Также были использованы, латунные и медные детали, проволока, сантехнические резьбы, заклепки, латунная сетка. В силу необъяснимых причин этот проект выпил у меня столько крови, что словами не передать. В процессе был убит стержень Паркера, а почти готовую работу пришлось разобрать и переделывать заново. Ломались такие детали, которые всегда делаются на ура. Постарался заснять процесс изготовления, правда нет последней части — изготовления колпачка, но там процессы те же, что и при изготовлении тела ручка, а формирование заклепок, я ранее уже кажется показывал.
Приятного просмотра.

Ручка Изо всех сил.

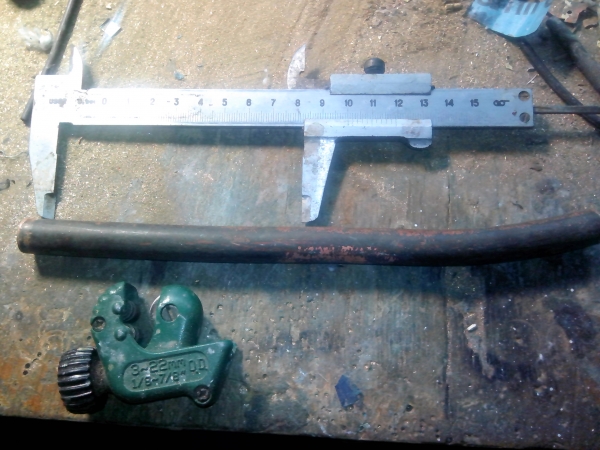

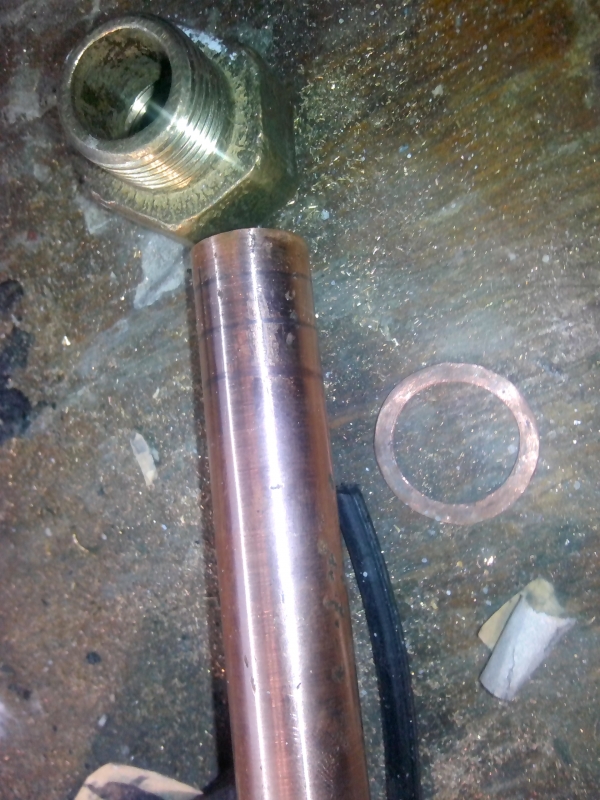

Отмеряем от трубы, нужную длину.

Ручка Изо всех сил.

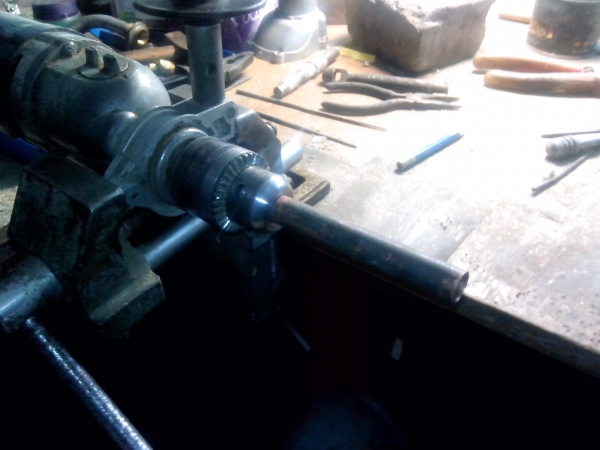

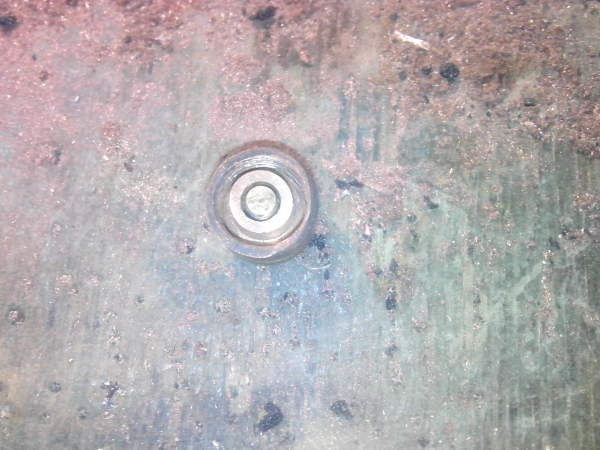

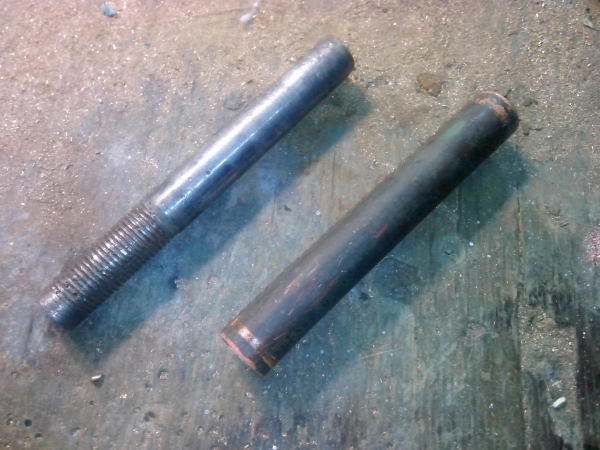

Поскольку труба у меня не совсем ровная, я ее выравниваю, с помощью подходящего по внутреннему диаметру болта.

Ручка Изо всех сил.
Чистим и точим канавки.

Ручка Изо всех сил.

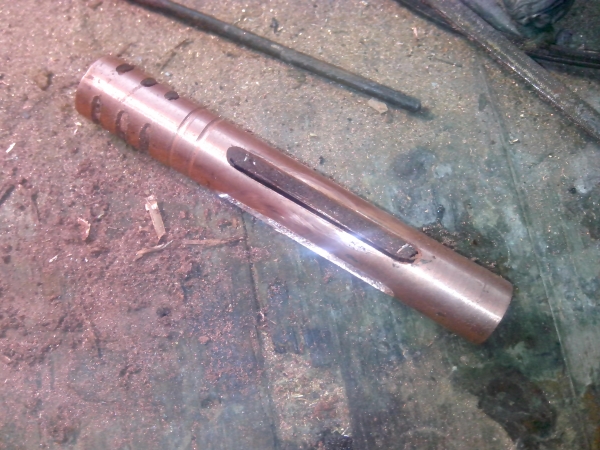

Разметка окон, я делаю просто карандашом, а потом по ходу работы корректирую.

Ручка Изо всех сил.

Ручка Изо всех сил.

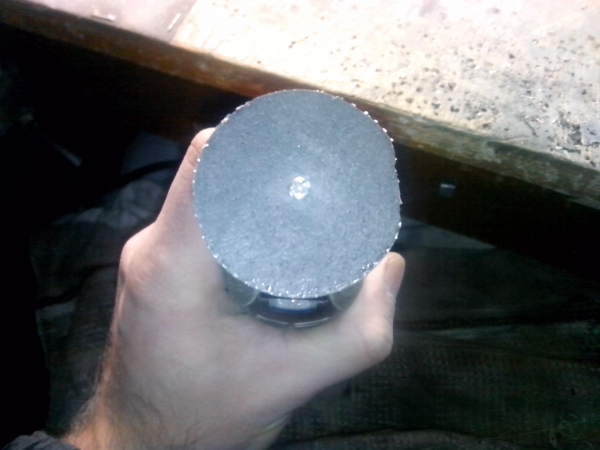

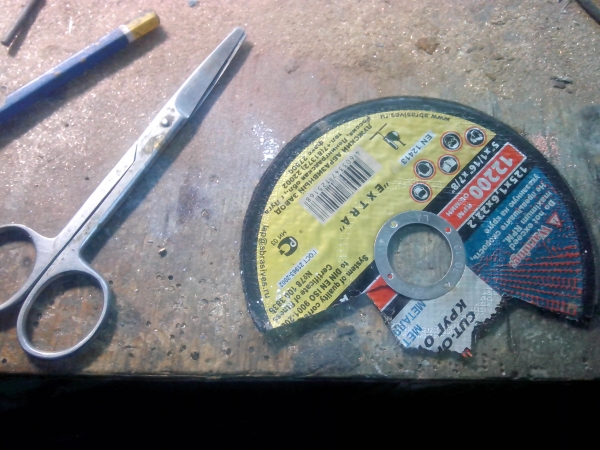

Попутно стерся у меня круг, хочу показать, как я теперь поступаю. Беру обычный круг для болгарки, вырезаю ножницами примерный круг, сверлю центральное отверстие. Затем чтобы его выровнять пилю какую-нибудь ненужную болванку. Есть еще такая идея: сделать из большой шестерни от будильника коронку, для выпиливания таких отрезных кругов. До реализации правда еще не дошел.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

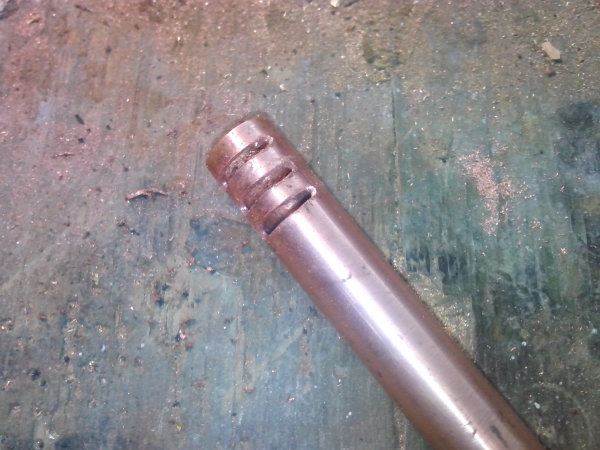

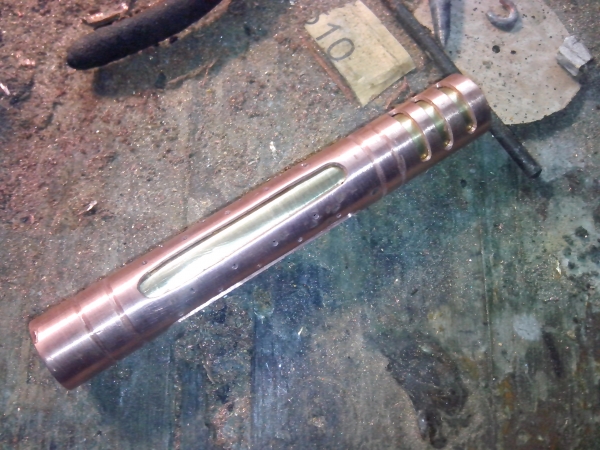

Прорисовываются окна.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

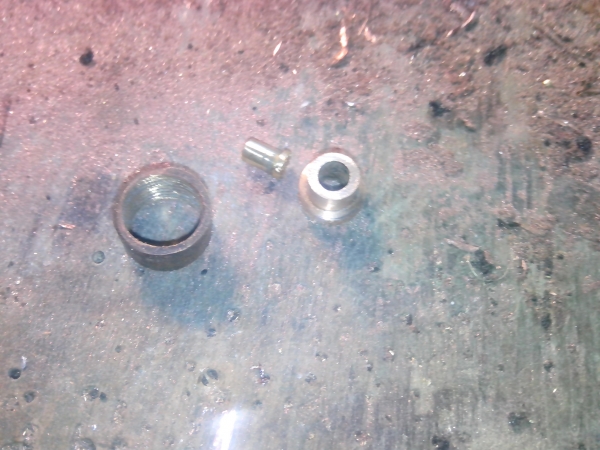

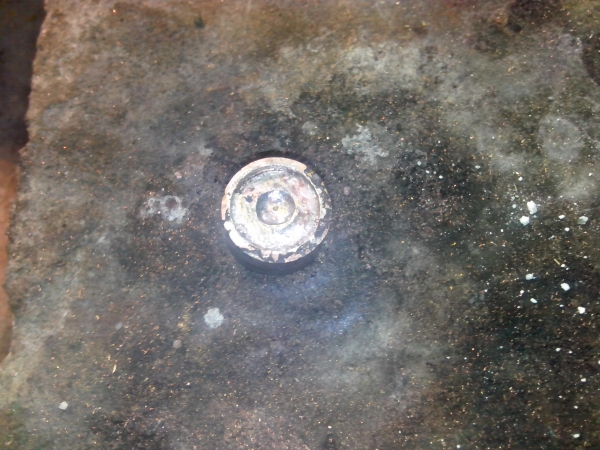

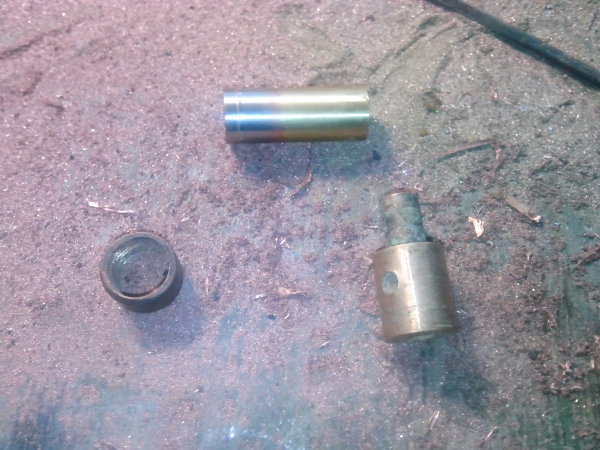

Из таких вот подходящих отходов формирую наконечник. Части пропаиваю между собой твердым припоем.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

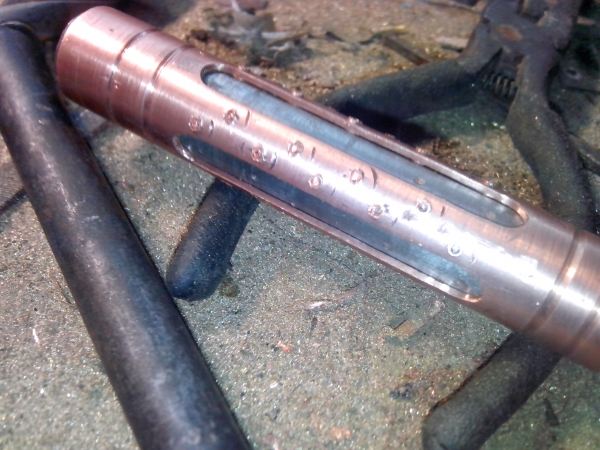

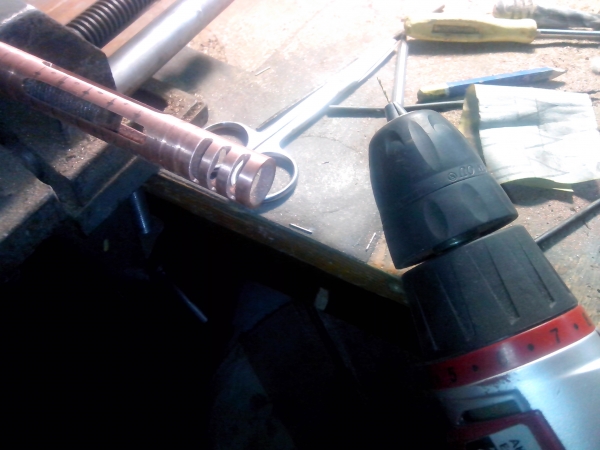

Сверлим отверстия 1 мм. я использовал для этого шуруповерт.

Стимпанк ручка Изо всех сил.
Так выглядит ручка с внутренней вставкой.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

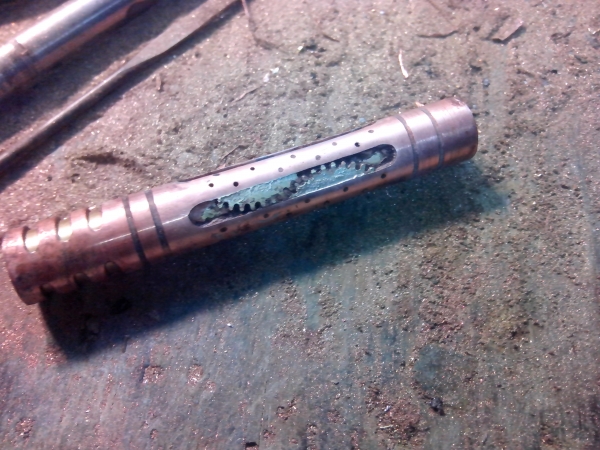

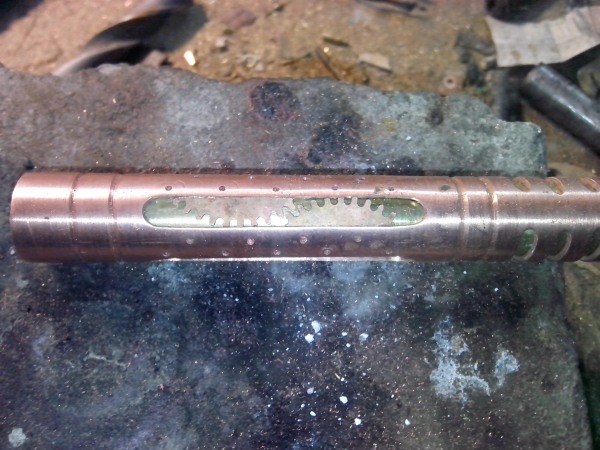

Примерка и пайка шестерней.

Стимпанк ручка Изо всех сил.
Выступы делал с помощью плашки и метчика.

Стимпанк ручка Изо всех сил.

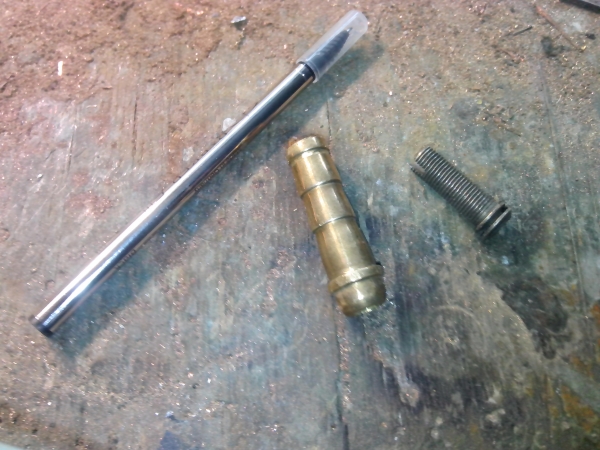

Благополучно загубленный стержень Паркера вместе с замененной трубкой, которая отсутствует в работе.

Стимпанк ручка Изо всех сил.

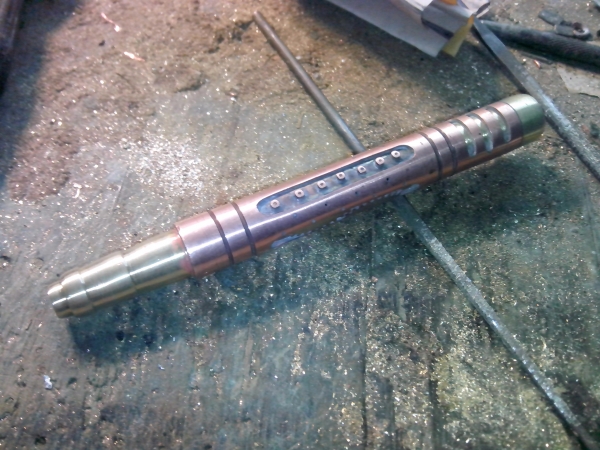

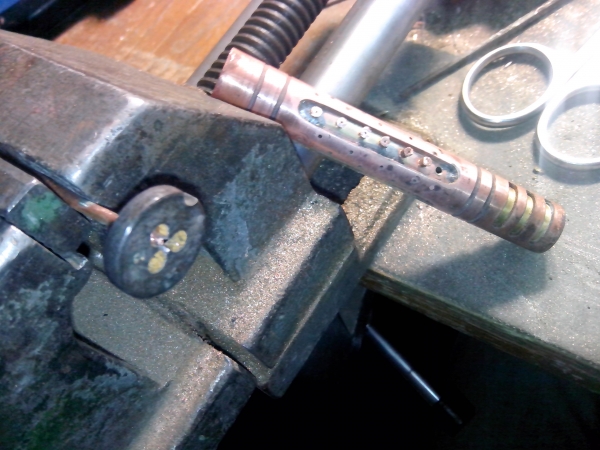

Почти готовая ручка, правда пришлось заменить трубку, а также внутренние втулки, поскольку моя идея облегчения ручки не оправдала себя.
В колпачке использованы все те же незамысловатые технологии.

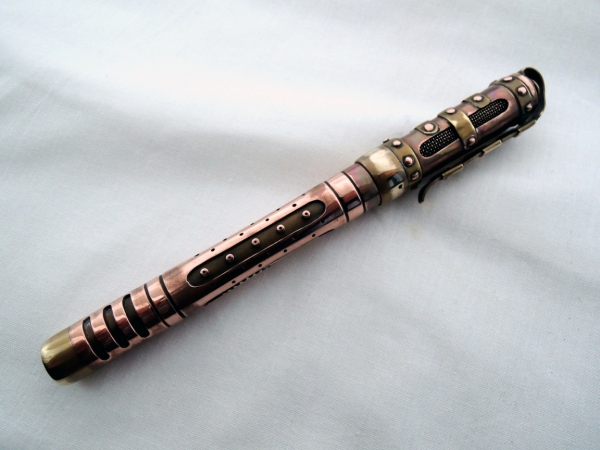

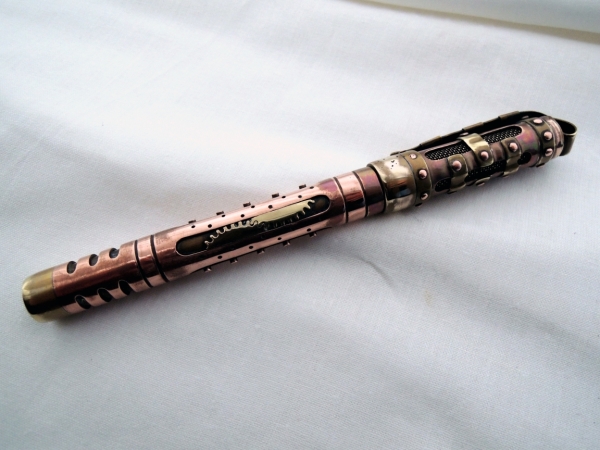

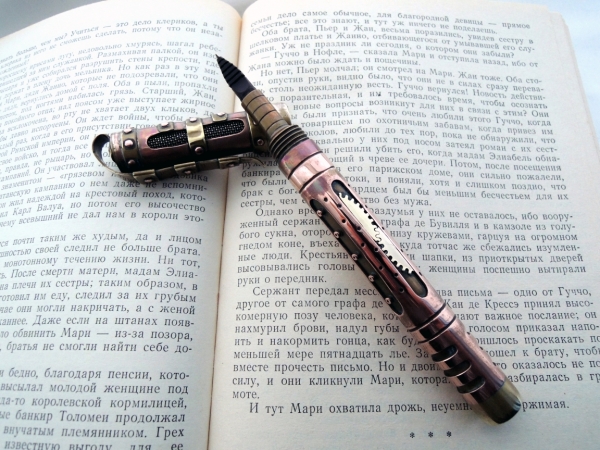

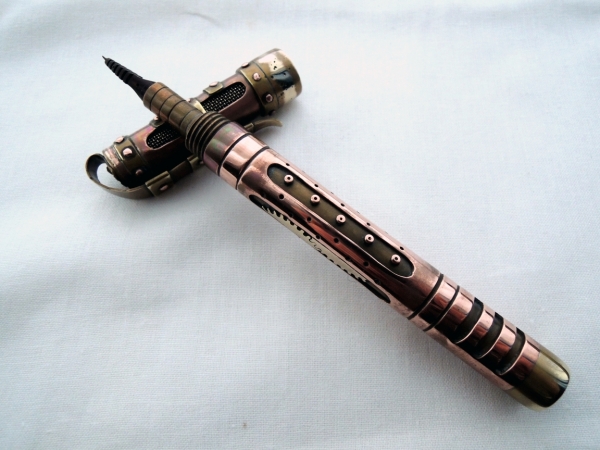

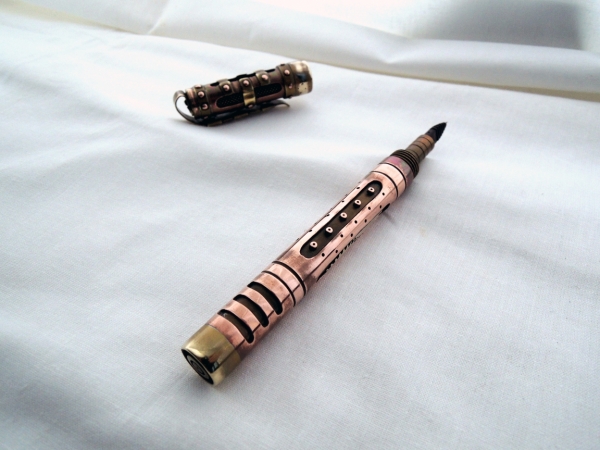

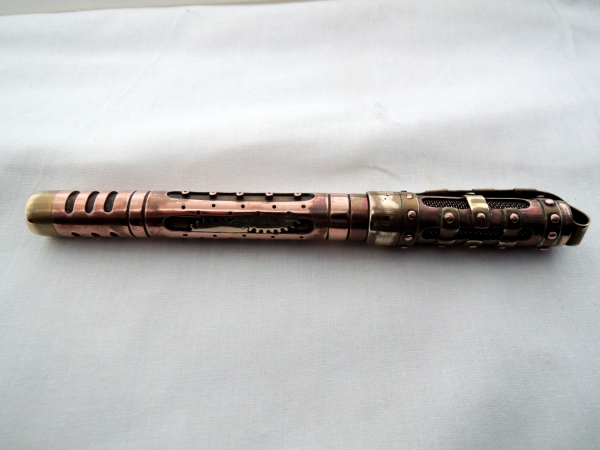

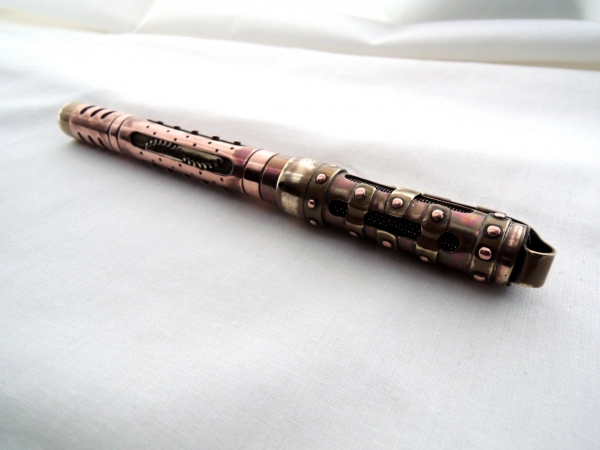

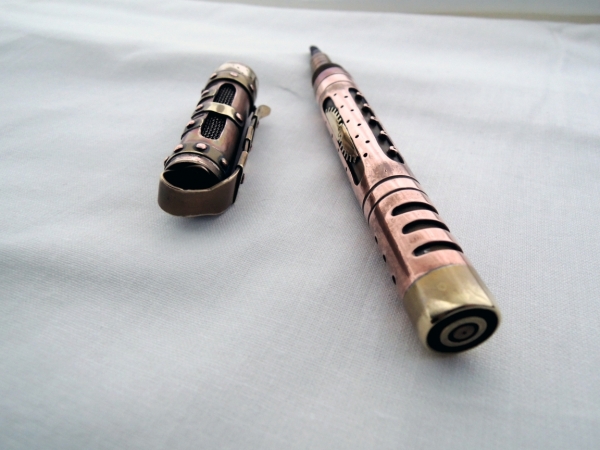

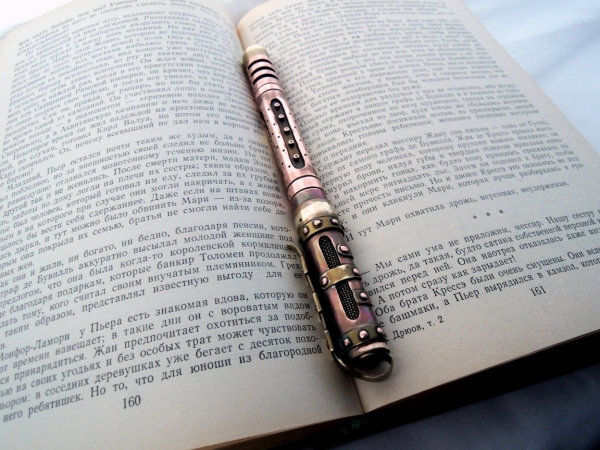

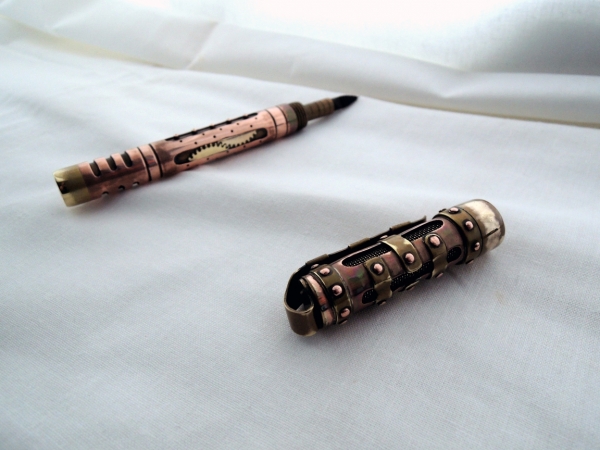

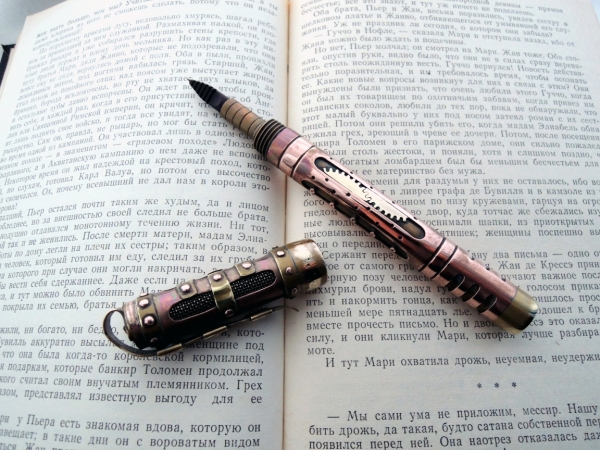

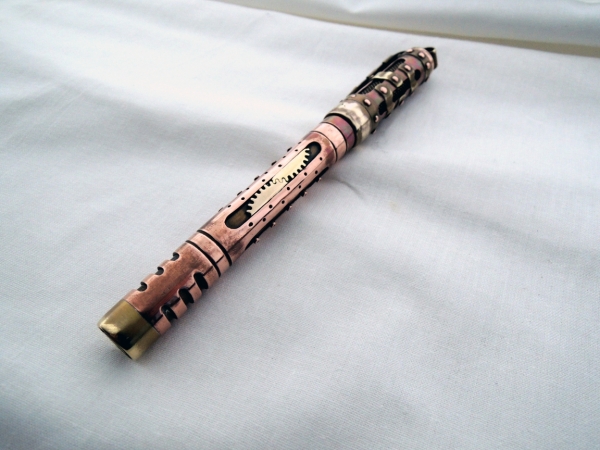

На финал — фото готовой работы.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.

Стимпанк ручка Изо всех сил.
