Спешу представить на суд общественности и уважаемых судей свою работу на конкурс «Молодым у нас везде дорога». Ее я постарался сделать интересной, качественной и новой. Хотелось на конкурс удивить чем нибудь не плагиатить и не повторяться, поэтому за основу был взят USB хаб с картридером, который подвергся кардинальной переделке…
Надеюсь своей цели я достиг… Предоставляю фото отчет по изготовлению, а также приношу свои миллионные и глубочайшие извинения за качество фото, работать приходилось в 3-х местах, материалы и инструмент таскал с собой, поэтому снимал на телефон. Фото позволяют увидеть что к чему, у кого возникнут вопросы с удовольствием на них отвечу.
P.S.
Большое спасибо моему другу за предоставление кое-каких важных деталей и моей жене за фото готового хаба, который был назван «Цербер».

Все началось с этих трех расходников…
Цербер (Фото 2)

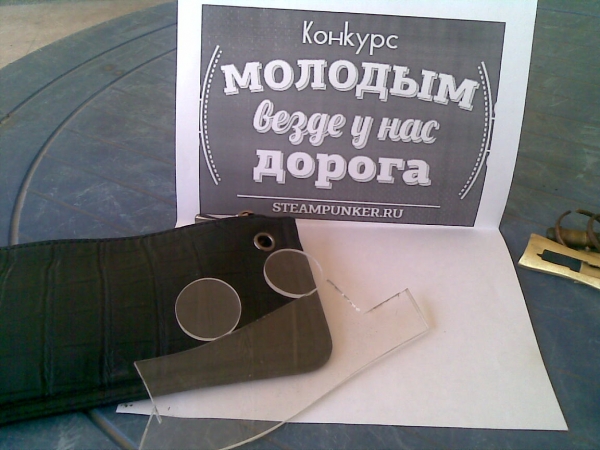

Один послужила основой корпуса, а два других должны были стать лицевыми панелями, но повезло лишь одному…

1-я деталь — панель с USB разъемами- изготовлена с помощью точила, дрели и надфилей, обработана наждачкой — ничего необычного.
Цербер (Фото 3)

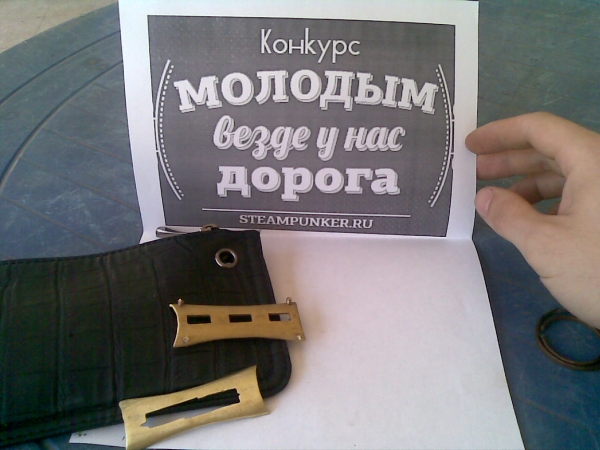

На этом фото — обе панели, но из-за невозможности как-нужно выпилить щели для карт памяти пришлось 2-ю оставит до лучших времен…
Цербер (Фото 4)

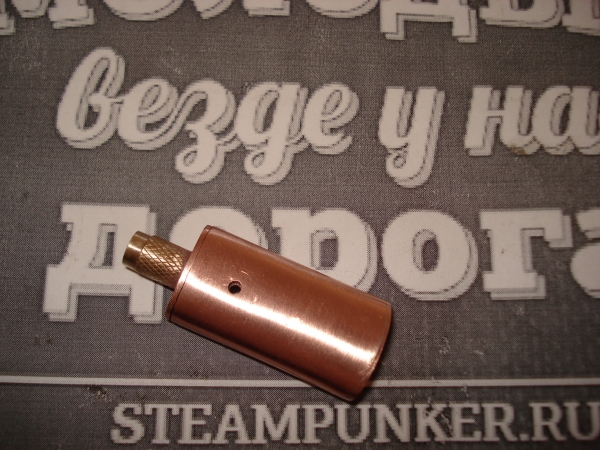

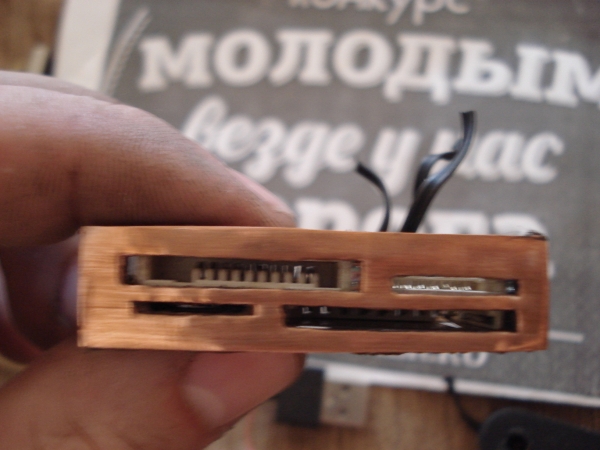

Вместо нее я вырезал часть родного корпуса хаба с готовыми прорезями и обклеил ее тонкой медью.
Цербер (Фото 5)

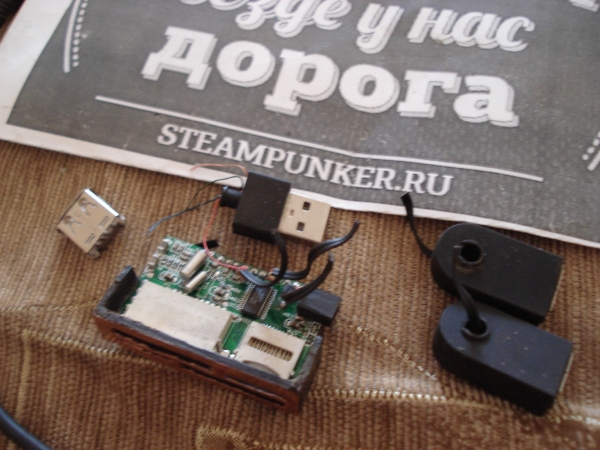

Вот такая вот у хаба начинка.
Цербер (Фото 6)

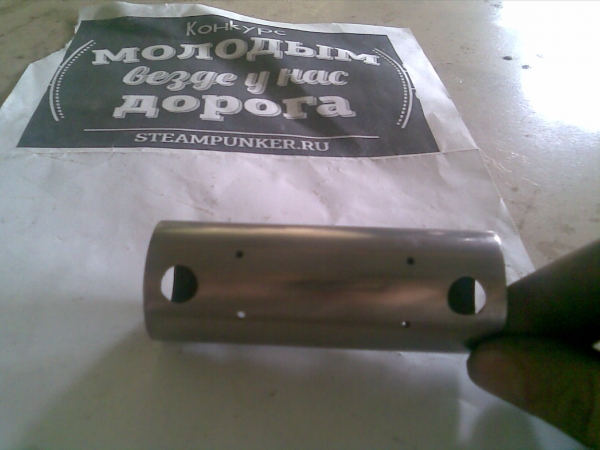

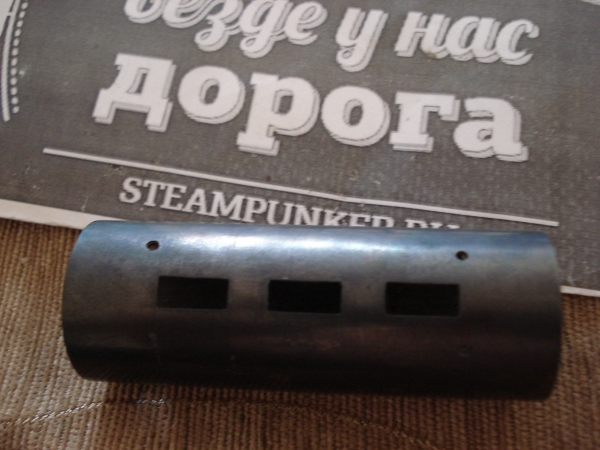

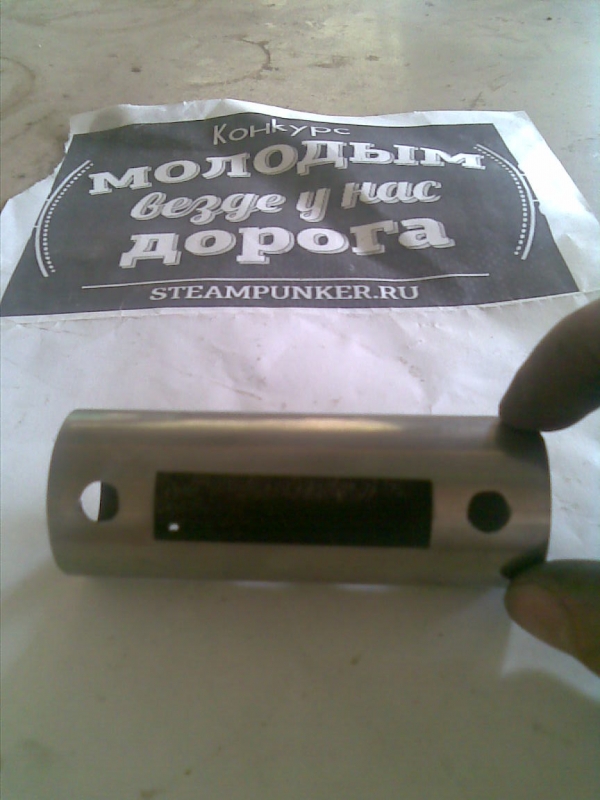

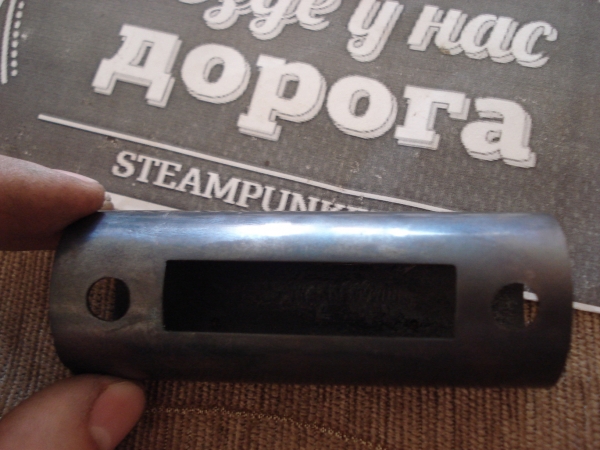

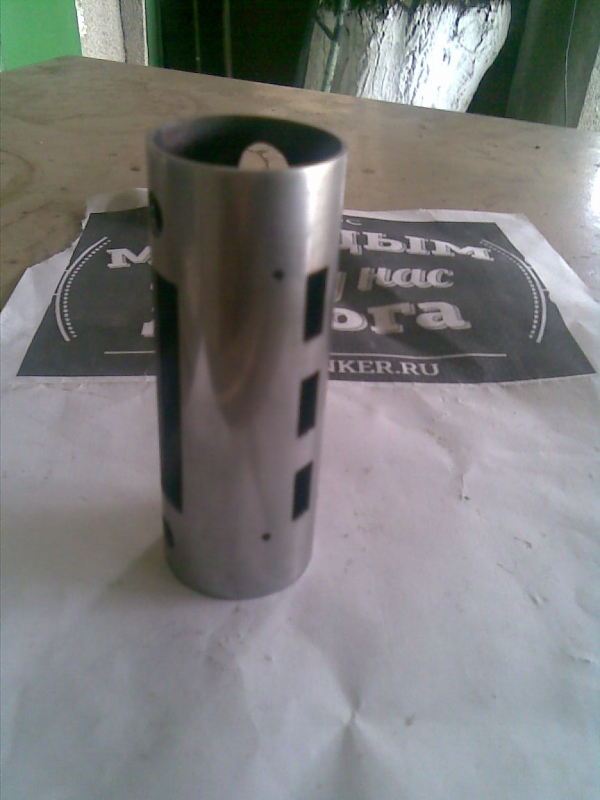

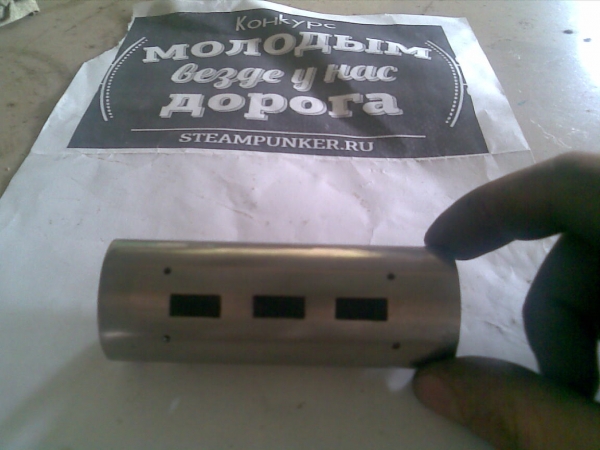

Далее пришлось поизмываться над металлической трубкой, которая служит корпусом изделия. В ней были пропилены и просверлены все необходимые отверстия, для последующего их закрытия иными детальками.
Цербер (Фото 7)
Цербер (Фото 8)
Цербер (Фото 9)
Цербер (Фото 10)

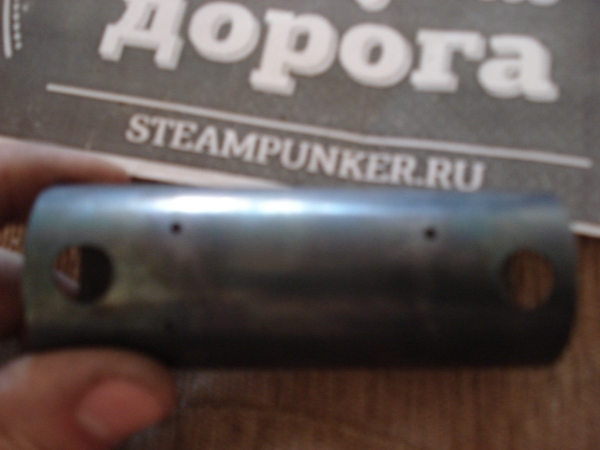

Затем трубка была прокалена для приобретения красивого синего цвета как и моя флешка из прошлого топика.
Цербер (Фото 11)
Цербер (Фото 12)
Цербер (Фото 13)

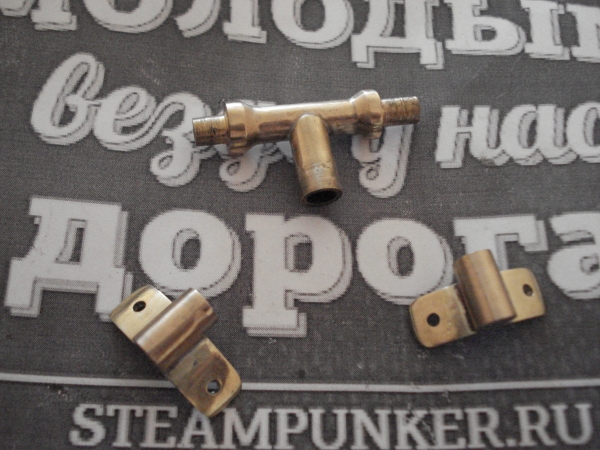

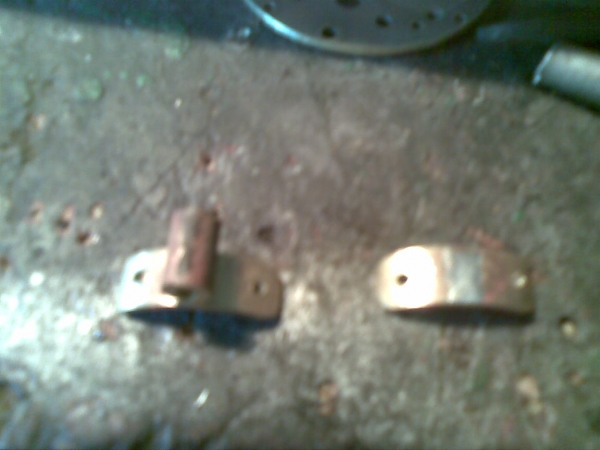

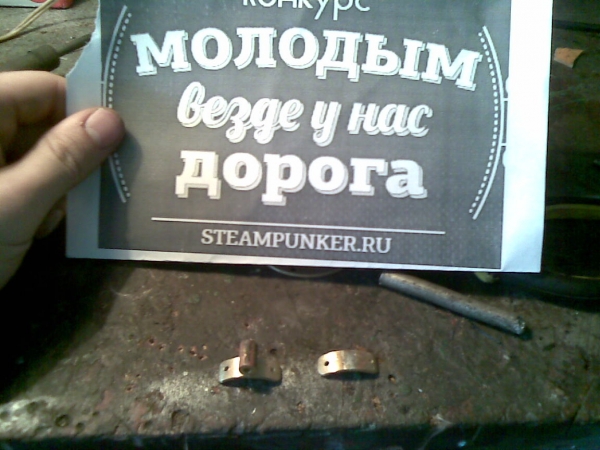

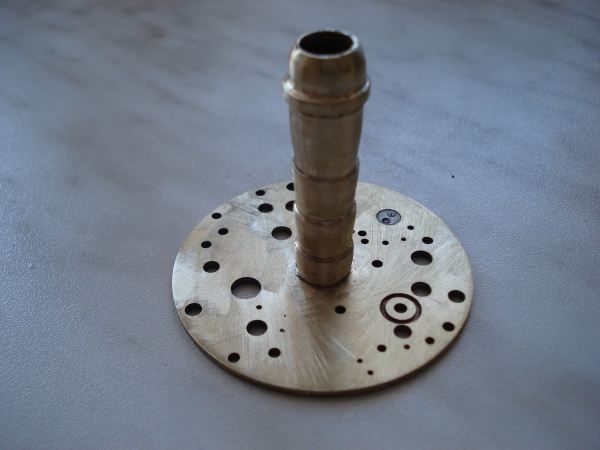

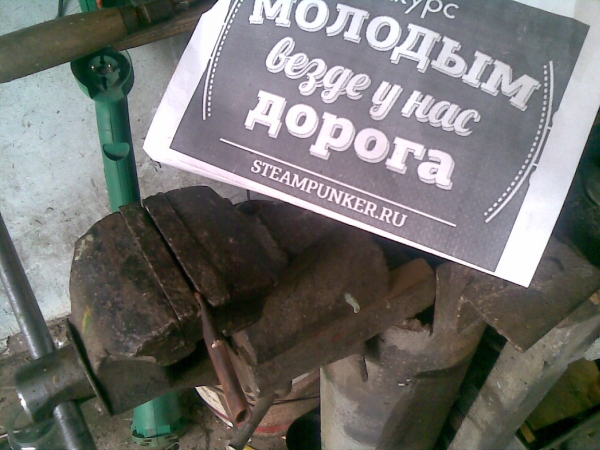

А в отношении этих основ большое сорри не было сфоткано их изготовление, скажу лишь, что согнутые пластинки сделаны из распиленной трубы, а круглые штуковины я отпилил от каких-то фиговин. Они были спаяны, с помощью фена и паяльника.
Цербер (Фото 14)
Цербер (Фото 15)

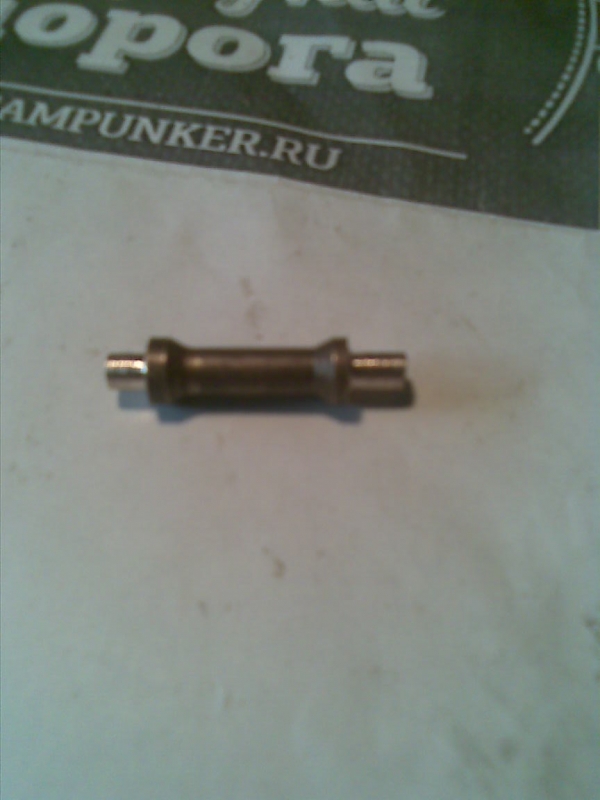

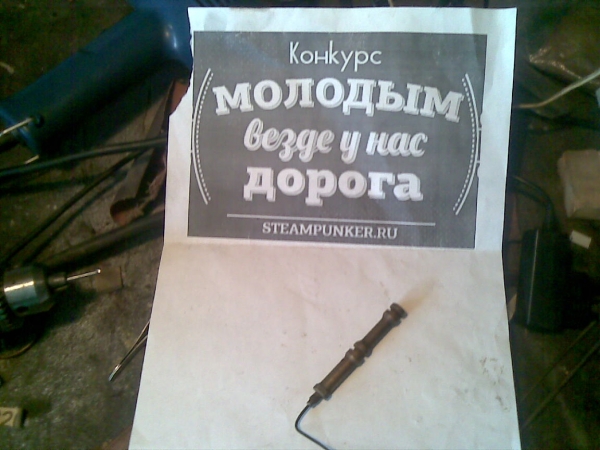

Перемычка была найдена в бездонной папиной «шухляде», затем отпилена, проточена и отполирована.
Цербер (Фото 16)
Цербер (Фото 17)
Цербер (Фото 18)
Фото вместе с креплениями.
Цербер (Фото 19)

Теперь приступим к заглушкам. В начале планировалось сделать все по простому, взять орг-стекло, заматовать его и закрыть боковые отверстия, но в конечном счете, стекло послужило лишь креплением.
Цербер (Фото 20)
Сначала тоже захотелось обклеить медью, но результат — не понравился.
Цербер (Фото 21)

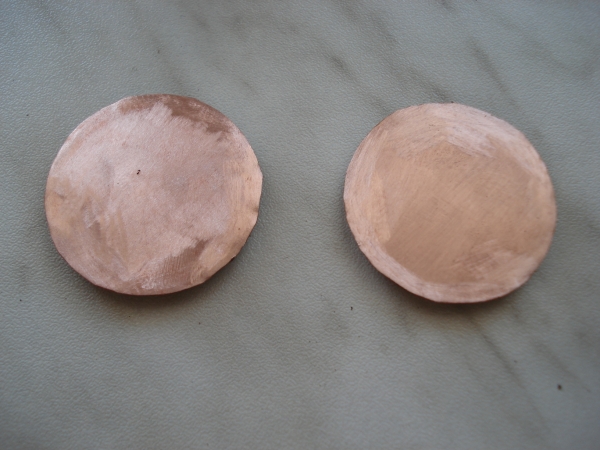

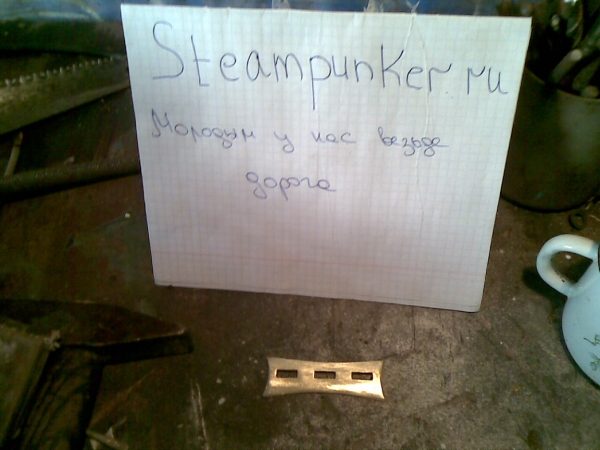

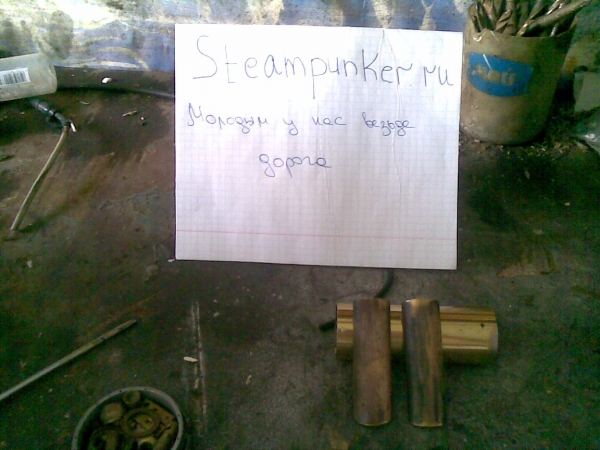

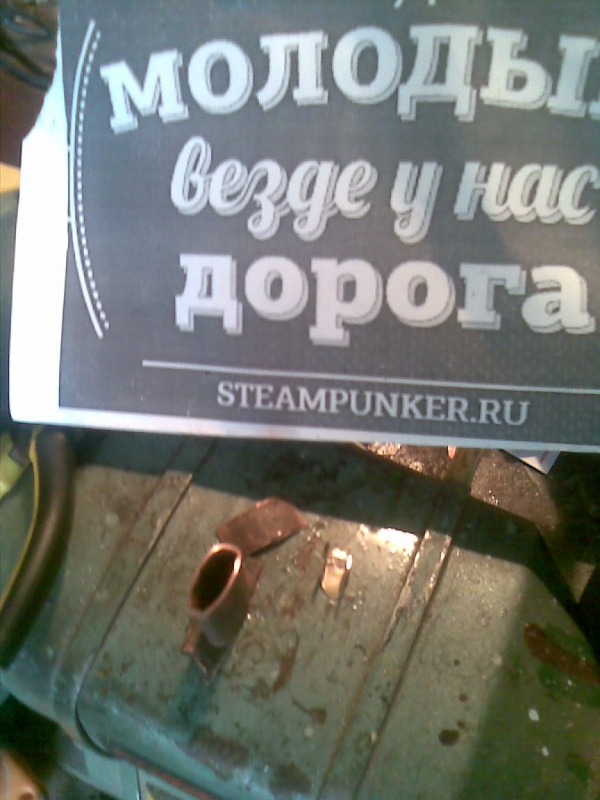

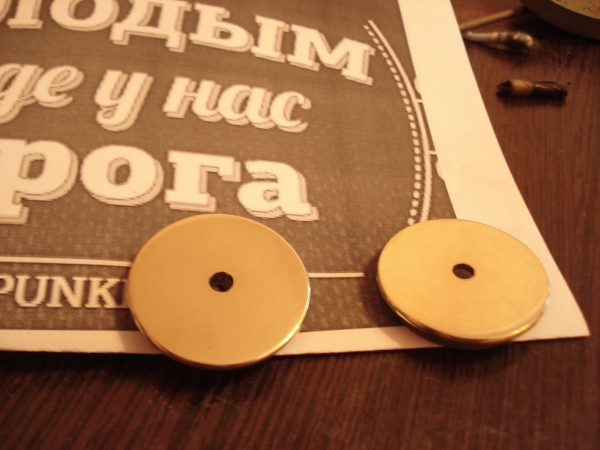

Чтобы исправить заглушки пришлось взять в руки нелюбимую болгарку. С ее помощью быстренько отпилилась и расплющилась 2- х милим. латунная труба для получения листа. Этот процесс тоже к сожалению утерян.
Цербер (Фото 22)

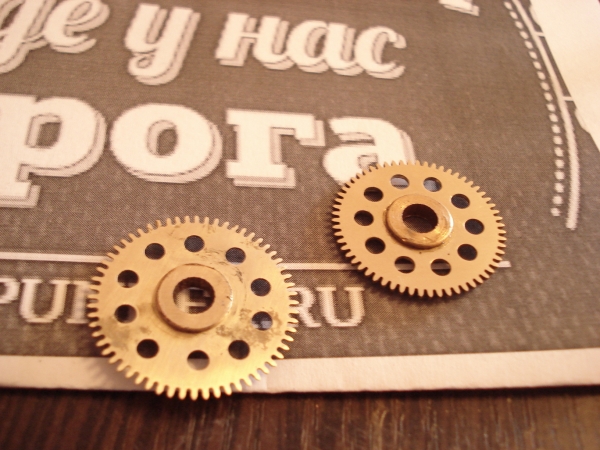

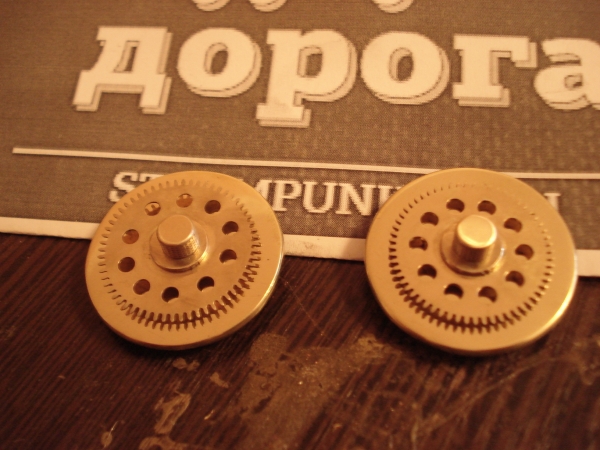

Таков уже конечный вариант крышек, но на этом не хотелось останавливаться, появилась идея их украсить… Ради этого в ход были пущены шестеренки, одна была такой как мне нужно, а во второй просверлились дырки.
Цербер (Фото 23)
Цербер (Фото 24)
Цербер (Фото 25)

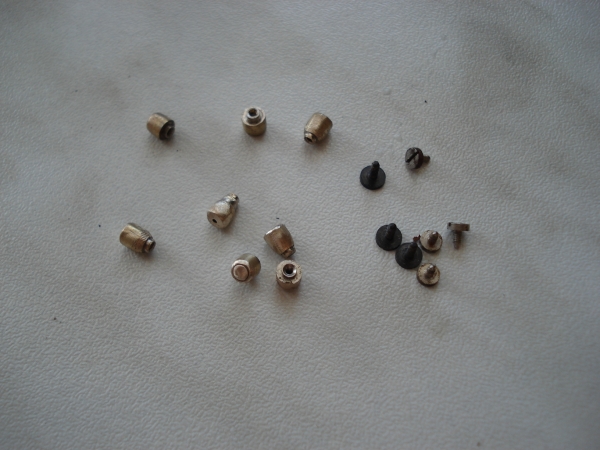

Как крепление шестерней к крышкам использовал «ручки» от будильника которыми подводят стрелки.

Во всем проекте — минимум пайки, она меня подводит в самые ответственные моменты…
Очень боюсь, что я своим ворклогом уже всех утомил, но требования, есть требования, так-что не осудите строго, к тому же ворклог делаю в 1-й раз…

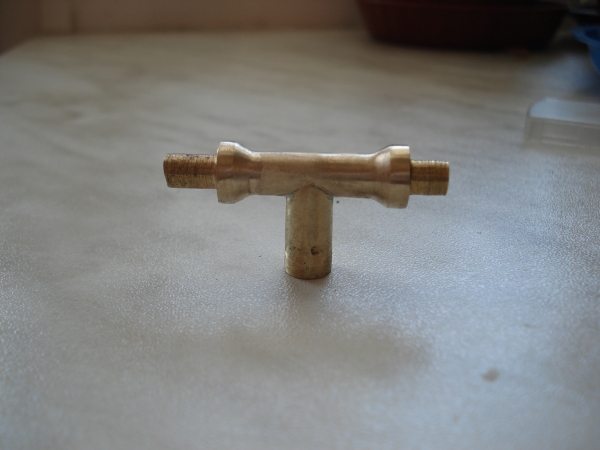

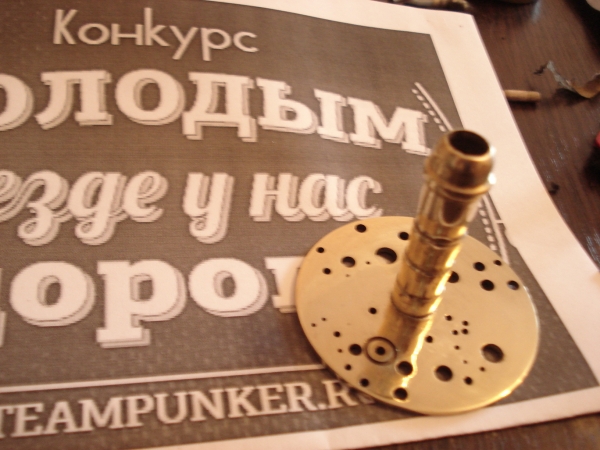

Основа получилась из детали от часов, с которой было сорвано хромовое покрытие и втулки, которая тоже нашлась в отцовской «шухляде». Вот их пришлось тоже спаять…
Цербер (Фото 26)
Цербер (Фото 27)

Лицевая панель и «качели» с корпусом прикрученны болтиками.
Цербер (Фото 28)

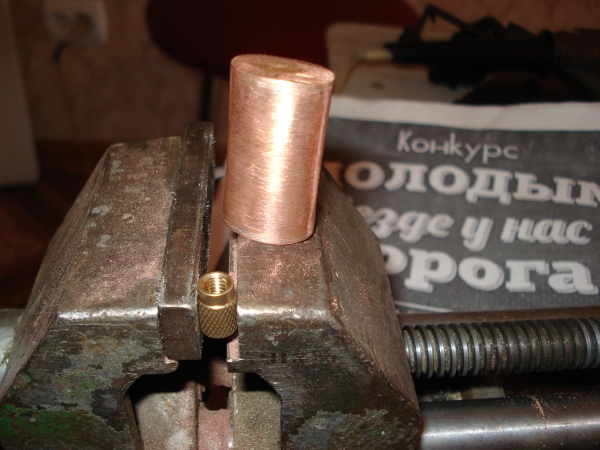

Для подключения хаба тоже замандрылось сделать что-то необычное, пришлось идти по пути флешкостроительства…
Цербер (Фото 29)
Цербер (Фото 30)
Цербер (Фото 31)
Цербер (Фото 32)
Разъем был сдекорирован шестернями и светодиодом.

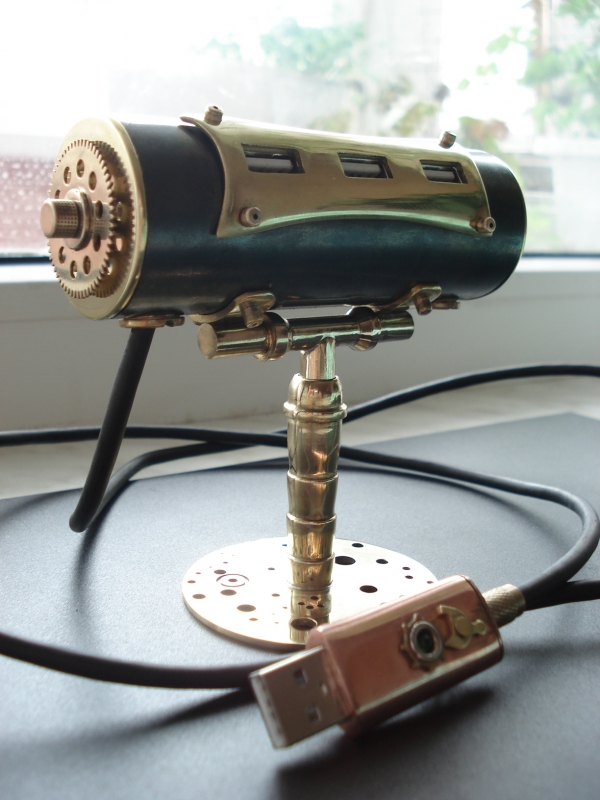

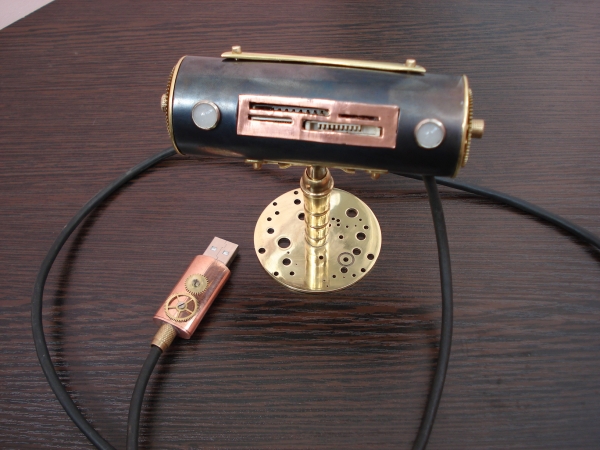

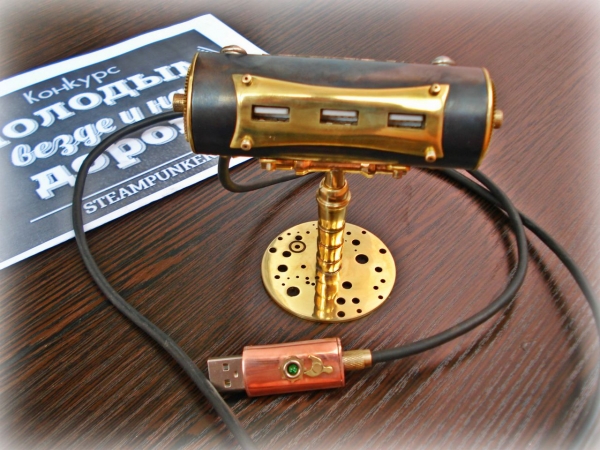

Вот пожалуй и все напоследок пару фото готовой работы.
Цербер (Фото 33)
Цербер (Фото 34)

Видео, которое показывает, что хаб устойчивый)
