Добрый вечер дорогие друзья.
Семейство жуков-паровиков. (траффик)
В силу получения заказа на изготовление «Паровых жуков» и чтобы не повторяться публикацией, предоставляю уважаемой аудитории поэтапный ворклог по изготовлению данных девайсов, который я уверен может помочь начинающим создать похожую работу.
Заранее приношу извинения за ту часть фото, которые были сделаны телефоном.
В качестве исходников брались латунные гильзы, резьбы от водопроводных кранов, лампы из старого телевизора, обрезки меди и латуни.
Собственно весь процесс я шутя разделяю на 4-е фазы: нарезка, подгонка, пайка, полировка.
Поехали:
Фаза 1.
Семейство жуков-паровиков. (траффик) (Фото 2)
Семейство жуков-паровиков. (траффик) (Фото 3)
Семейство жуков-паровиков. (траффик) (Фото 4)

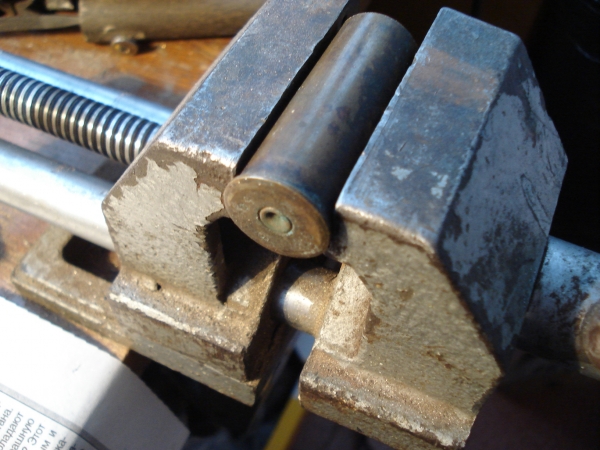

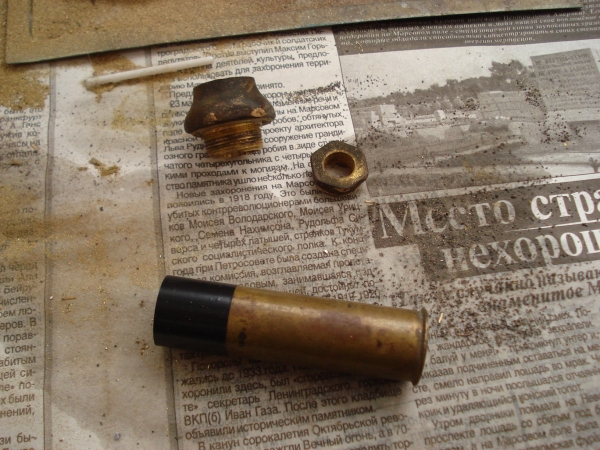

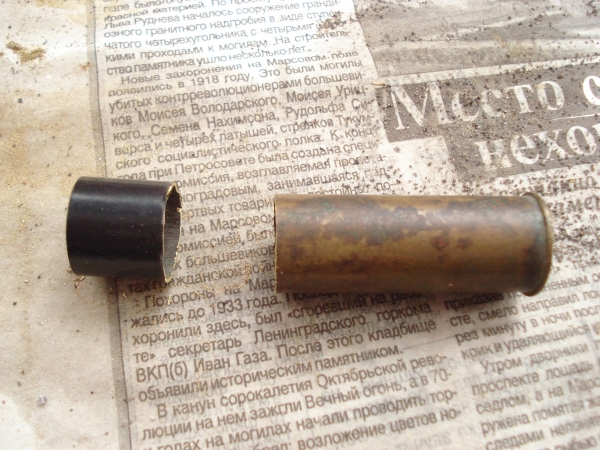

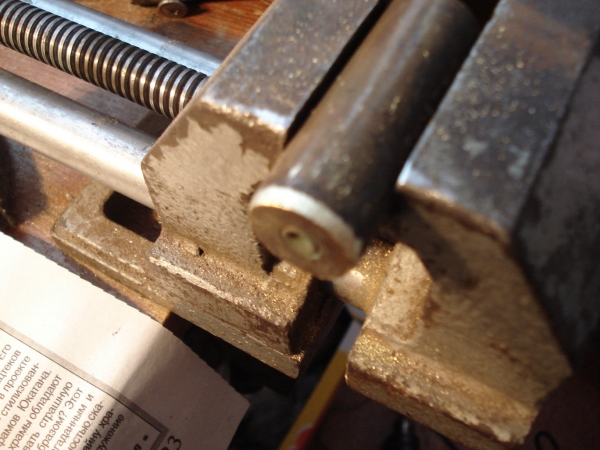

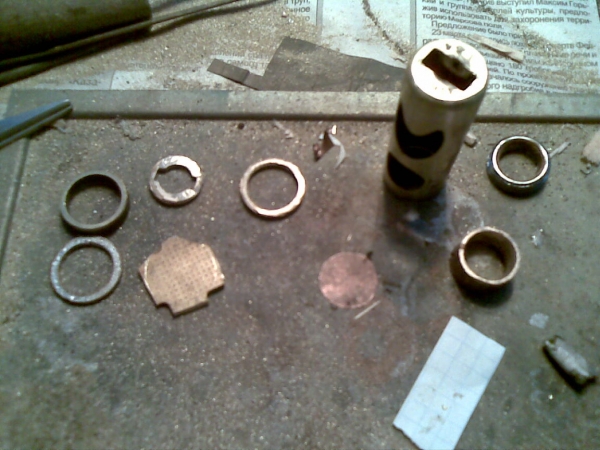

Берем исходники и отсекаем все лишнее.
Фаза 2.
Семейство жуков-паровиков. (траффик) (Фото 5)

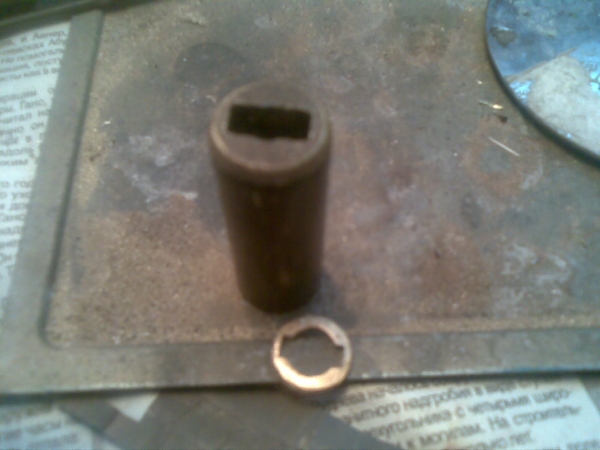

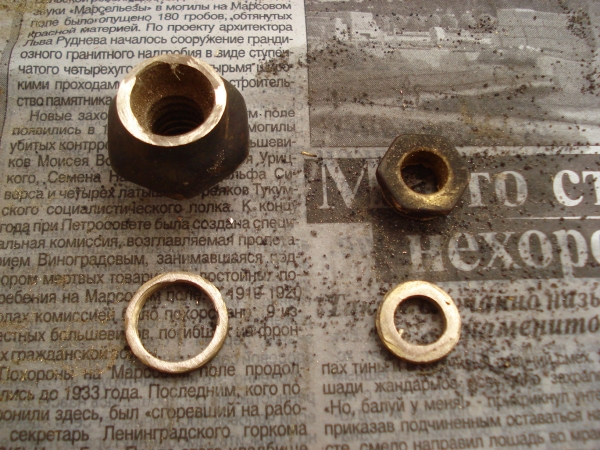

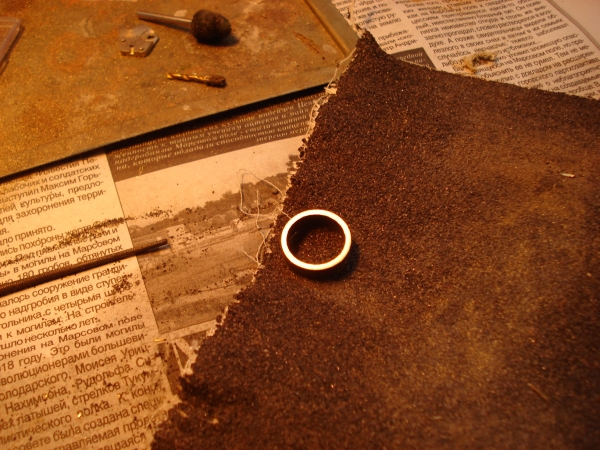

Тщательно притираем поверхности, дабы не было зазоров и слой олова был как можно меньше.

Семейство жуков-паровиков. (траффик) (Фото 6)
Семейство жуков-паровиков. (траффик) (Фото 7)
Семейство жуков-паровиков. (траффик) (Фото 8)

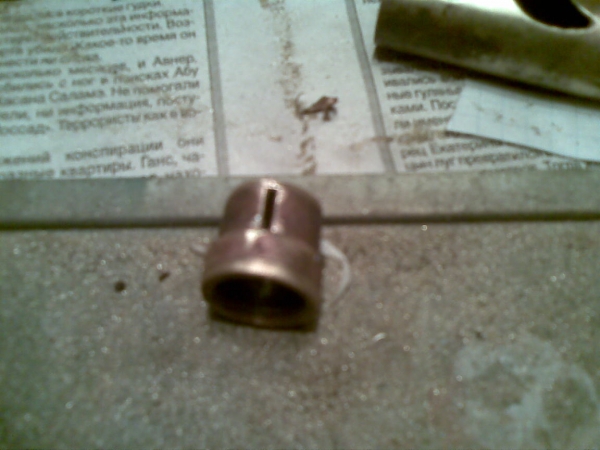

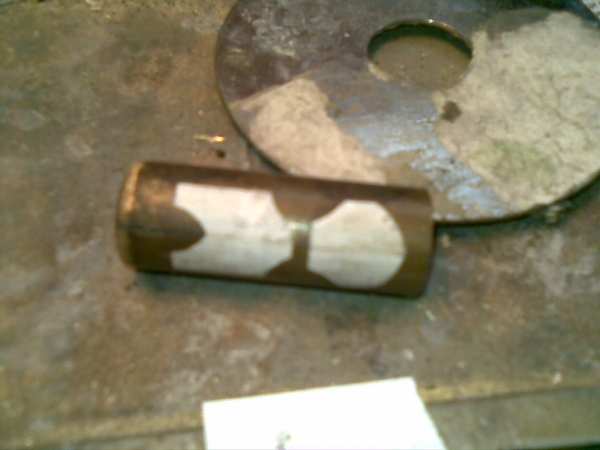

Проводим несложные манипуляции с телом гильзы, в виде стачивания ненужного бортика, и выпиливании USB разъема. Также подгоняем резьбу.

Семейство жуков-паровиков. (траффик) (Фото 9)
Семейство жуков-паровиков. (траффик) (Фото 10)
Семейство жуков-паровиков. (траффик) (Фото 11)

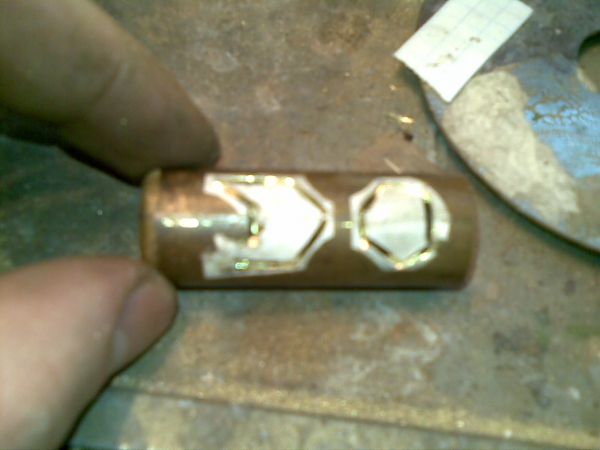

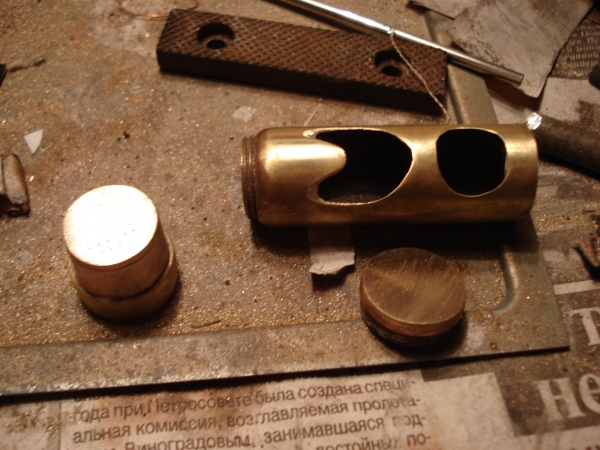

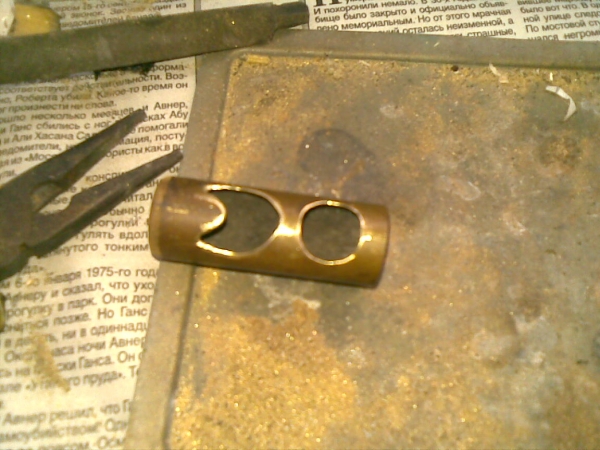

Выпиливаем окна. Спасибо дремелю, но их можно легко сделать также с помощью более простого инструмента.
Фаза 3.
Семейство жуков-паровиков. (траффик) (Фото 12)
Семейство жуков-паровиков. (траффик) (Фото 13)
Семейство жуков-паровиков. (траффик) (Фото 14)
Лудим все необходимые поверхности, берем с собой кислоту и идем паять на кухню. За неимением электроплиты я пользуюсь газовой. Получаем следующее:
Семейство жуков-паровиков. (траффик) (Фото 15)

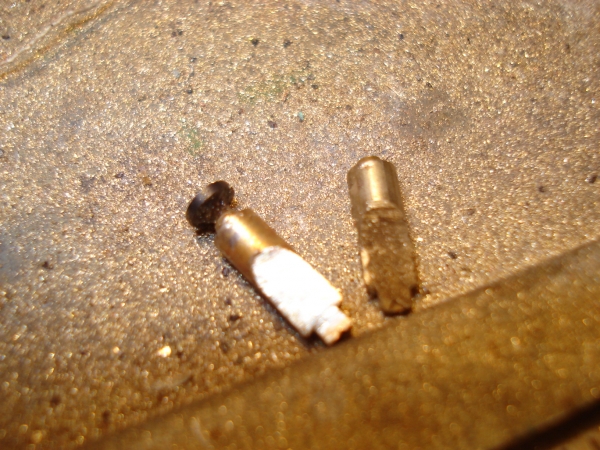

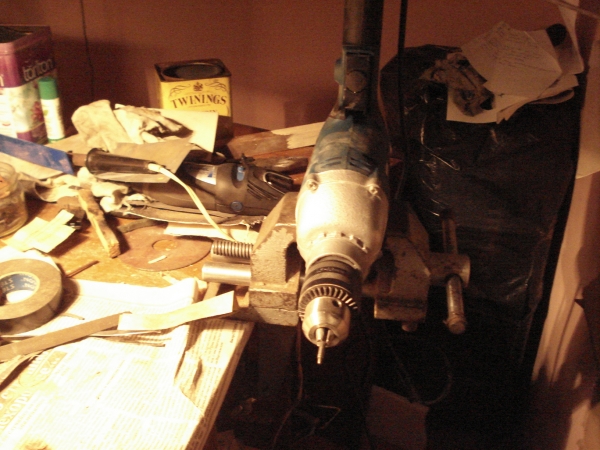

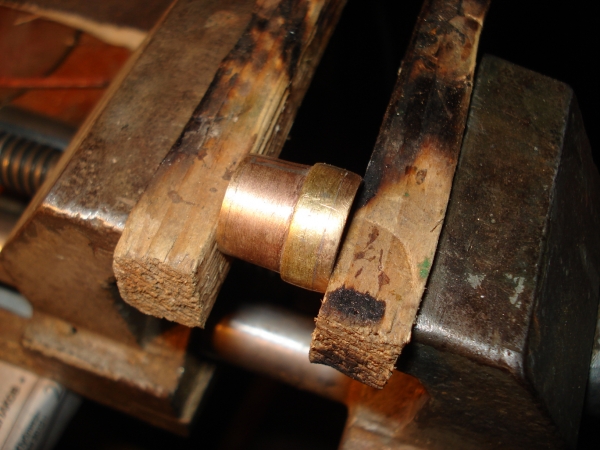

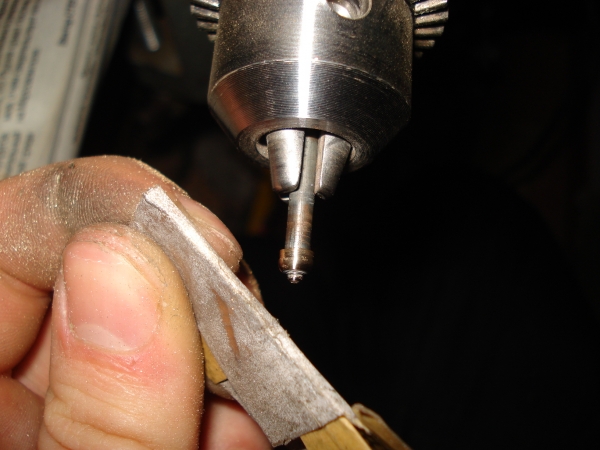

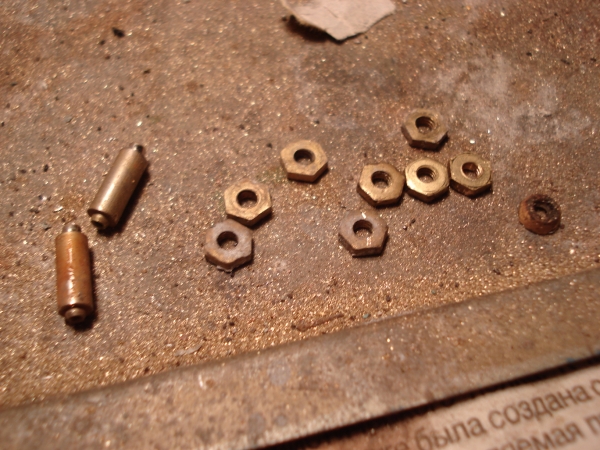

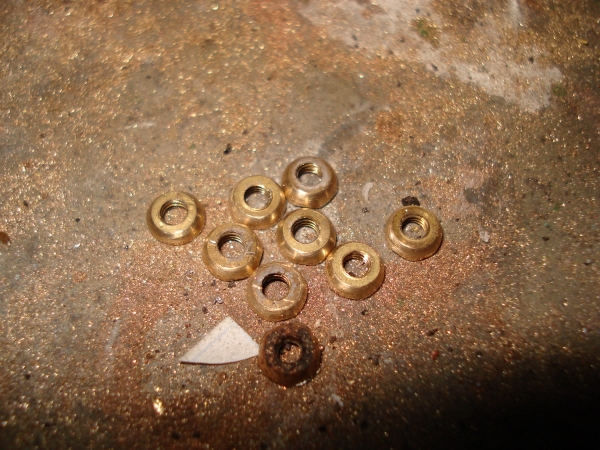

Быстренько сооружаем подобие токарного станка и превращаем простые гаечки в элегантные защитные круги.)
Семейство жуков-паровиков. (траффик) (Фото 16)
Разходники.
Семейство жуков-паровиков. (траффик) (Фото 17)
Собственно станок.
Семейство жуков-паровиков. (траффик) (Фото 18)
Семейство жуков-паровиков. (траффик) (Фото 19)
Результат.
Семейство жуков-паровиков. (траффик) (Фото 20)

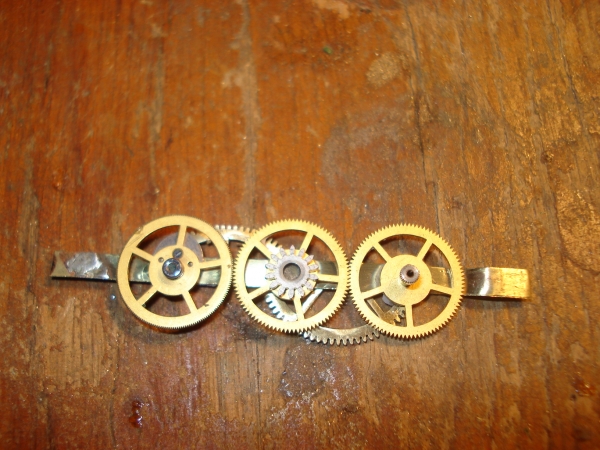

Также используем часовые втулки, в первом варианте «Жука» была взята трубка, но ее на много не хватило.

Семейство жуков-паровиков. (траффик) (Фото 21)
Семейство жуков-паровиков. (траффик) (Фото 22)
Семейство жуков-паровиков. (траффик) (Фото 23)
Семейство жуков-паровиков. (траффик) (Фото 24)

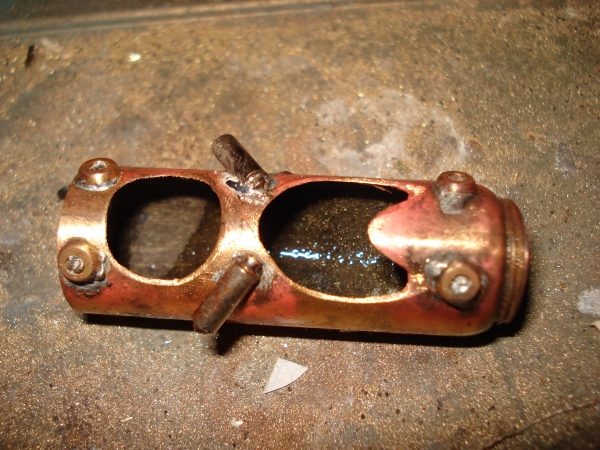

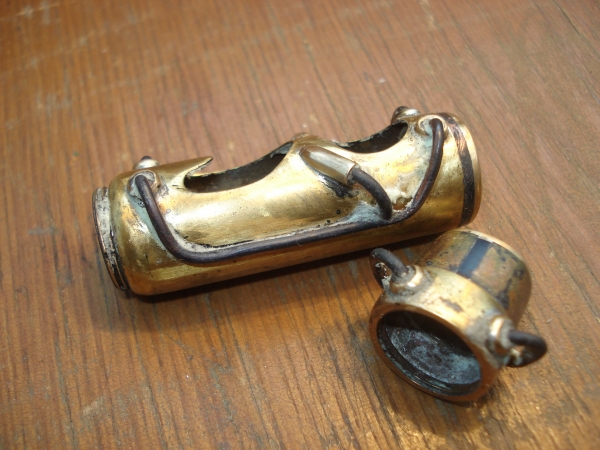

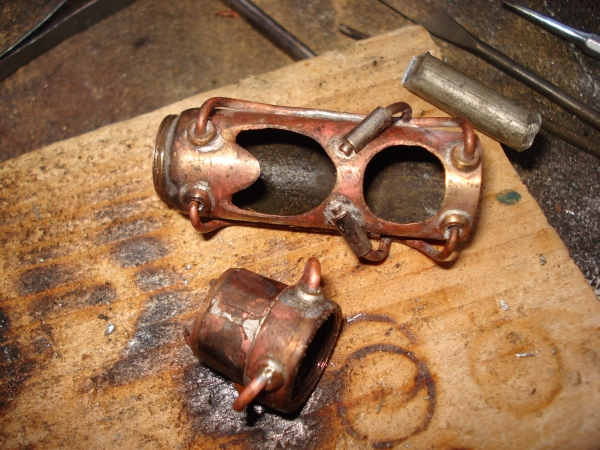

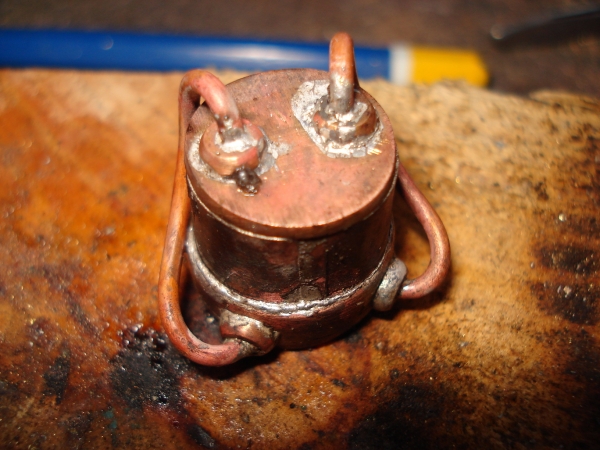

Пайка навесного оборудования.

Семейство жуков-паровиков. (траффик) (Фото 25)
Семейство жуков-паровиков. (траффик) (Фото 26)

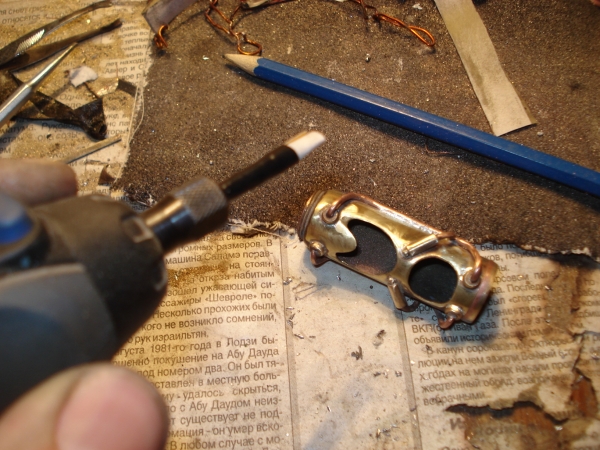

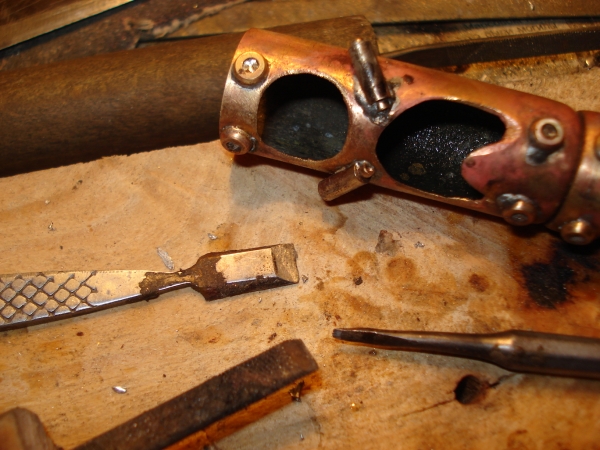

Снимаем излишки припоя.

Семейство жуков-паровиков. (траффик) (Фото 27)
Семейство жуков-паровиков. (траффик) (Фото 28)

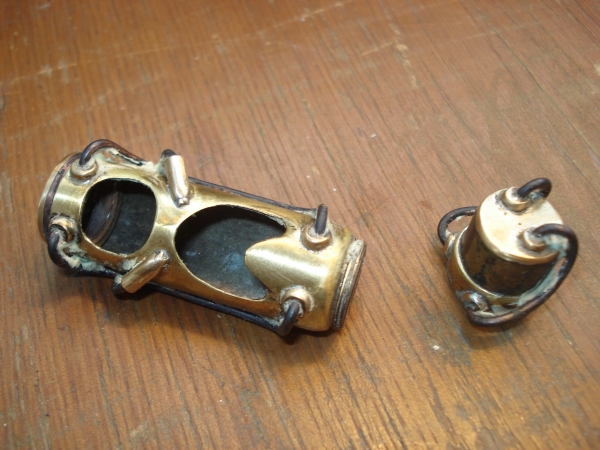

Мажем все серной мазью, даже не мажем, а втираем, у меня медь сразу прям на глазах покрывается черным налетом, а вот латунь плоховато патинируется.

Семейство жуков-паровиков. (траффик) (Фото 29)
Семейство жуков-паровиков. (траффик) (Фото 30)
Семейство жуков-паровиков. (траффик) (Фото 31)

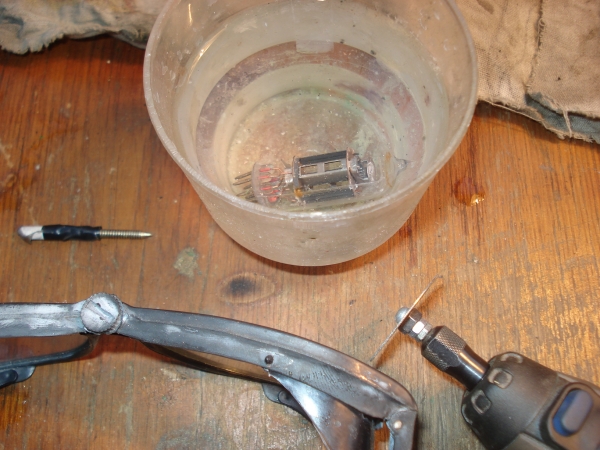

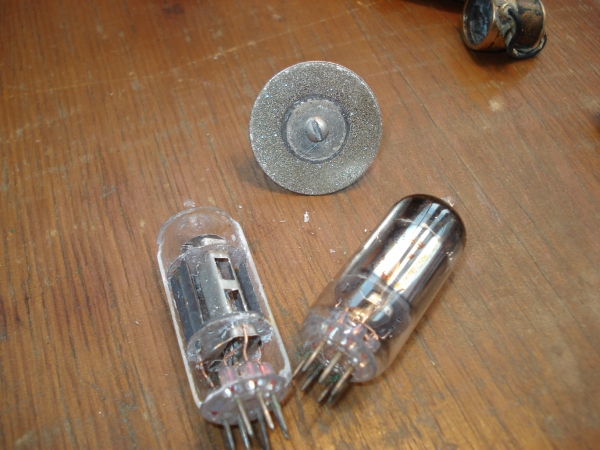

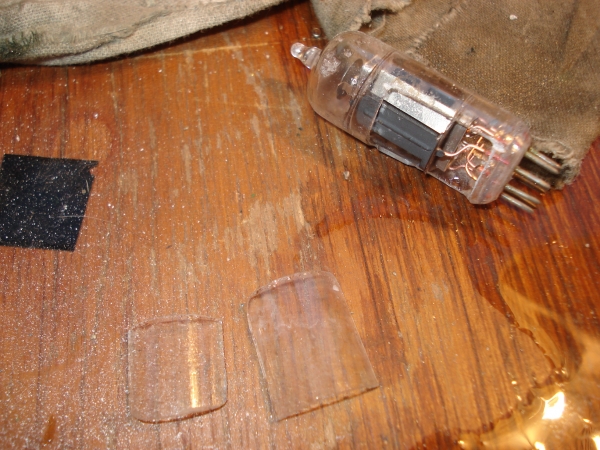

Стекло для окон. Пришлось купить алмазный круг, дорогой (25 грн.) или может просто для меня дорогой.)

Семейство жуков-паровиков. (траффик) (Фото 32)
Семейство жуков-паровиков. (траффик) (Фото 33)
Семейство жуков-паровиков. (траффик) (Фото 34)

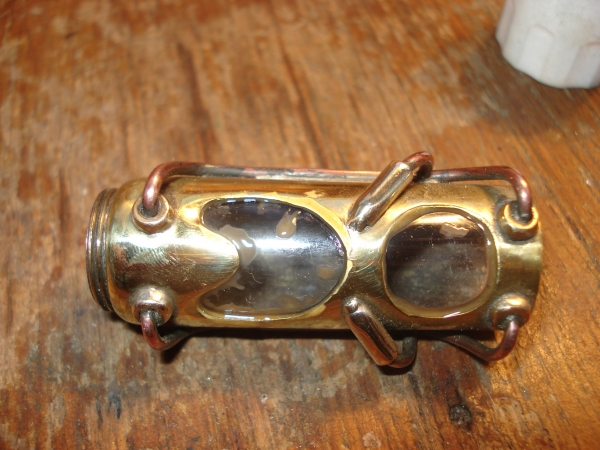

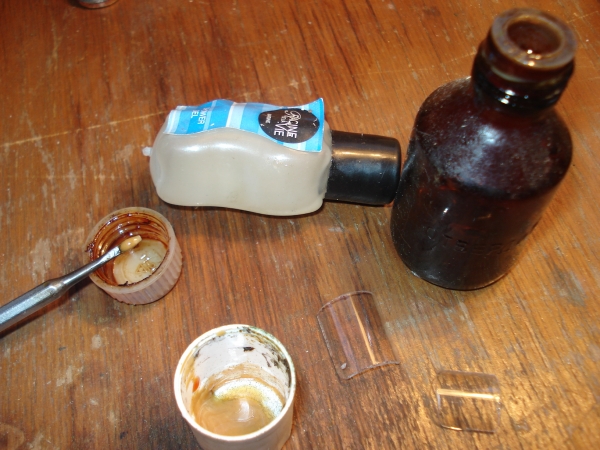

Разводим немного эпоксидки и приклеиваем стекла, лишний клей в принципе легко снимается любым острым инструментом. Заодно делаем внутренности.

Семейство жуков-паровиков. (траффик) (Фото 35)

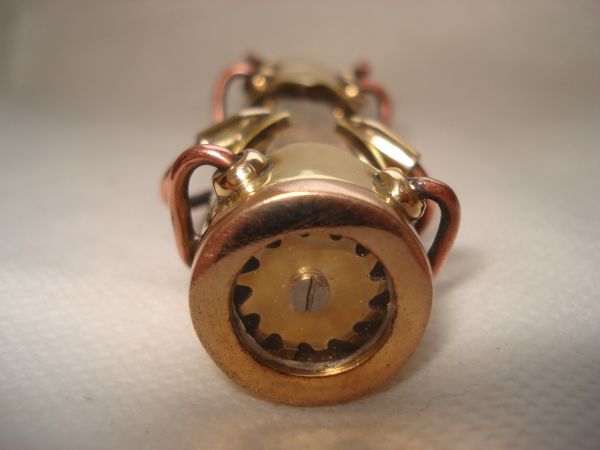

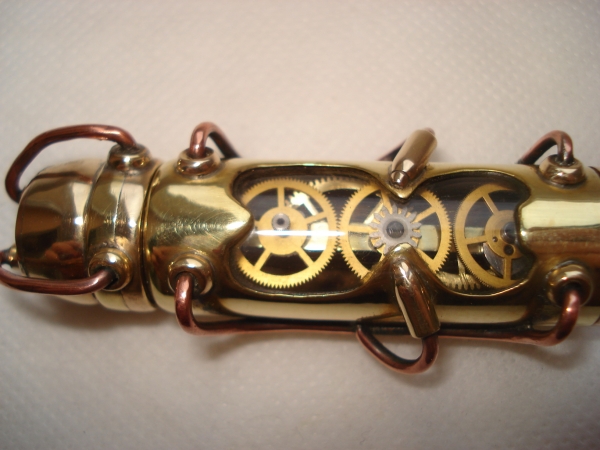

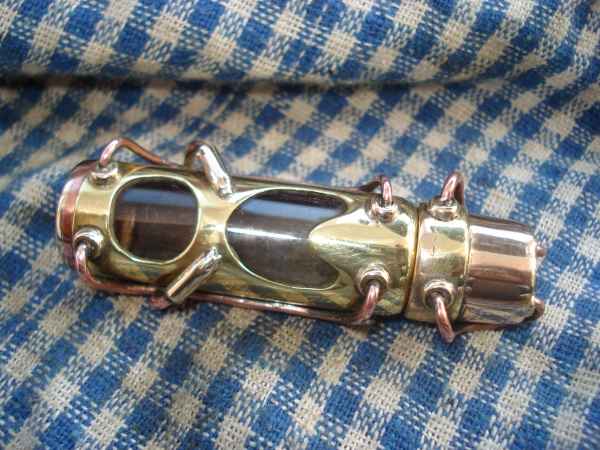

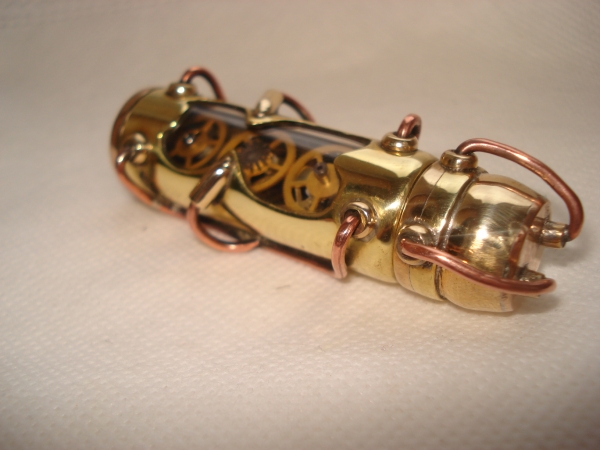

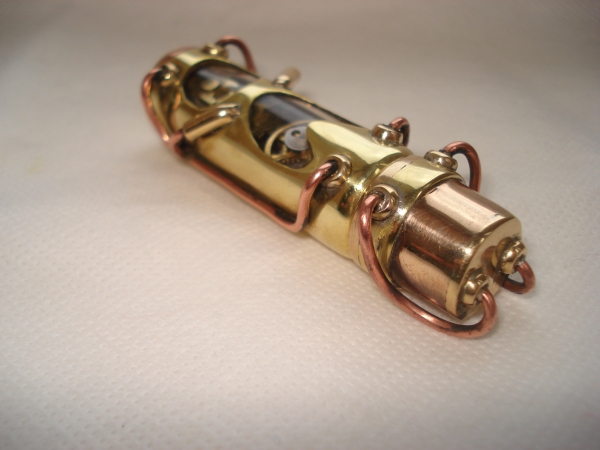

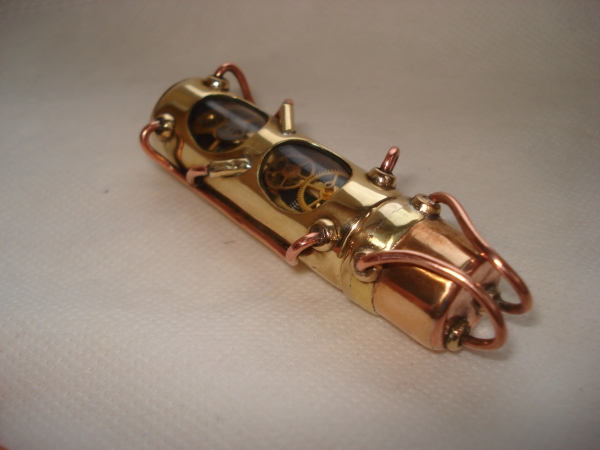

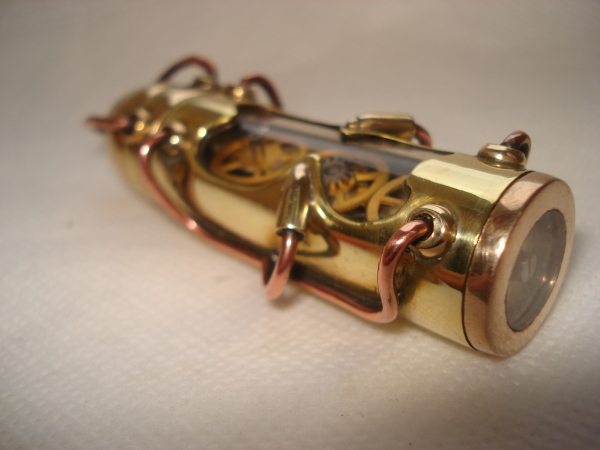

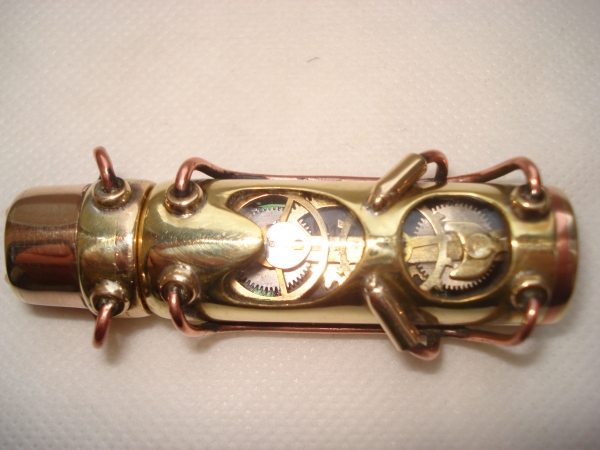

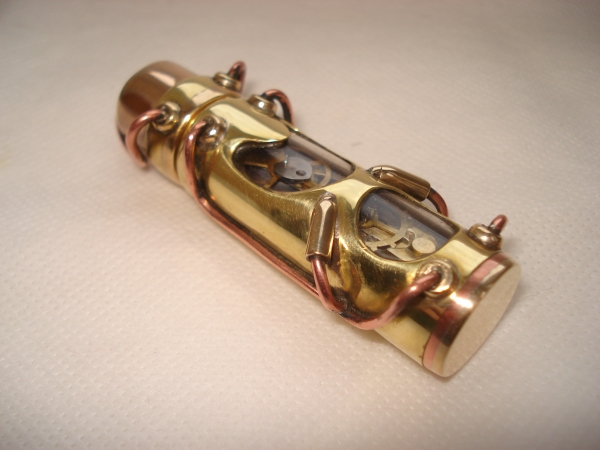

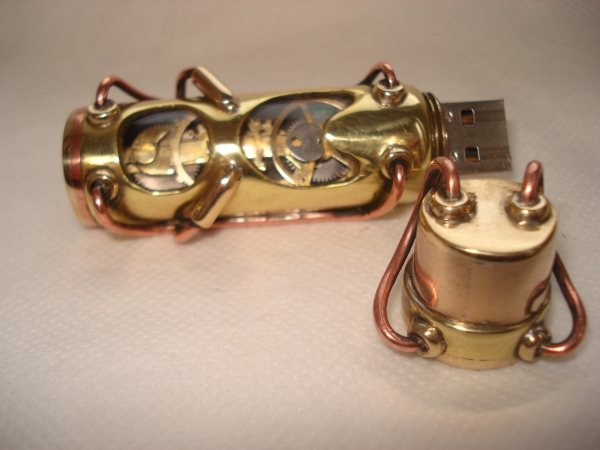

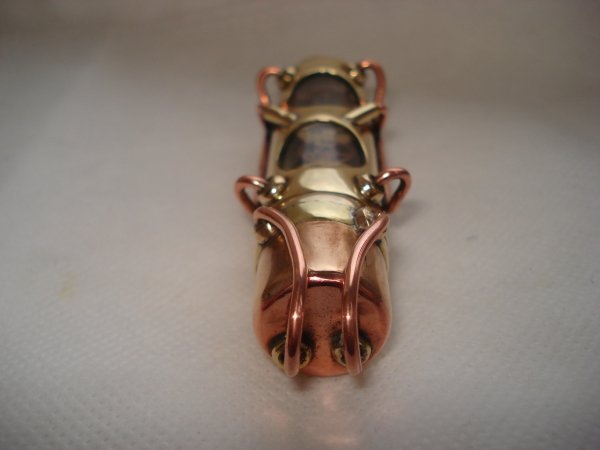

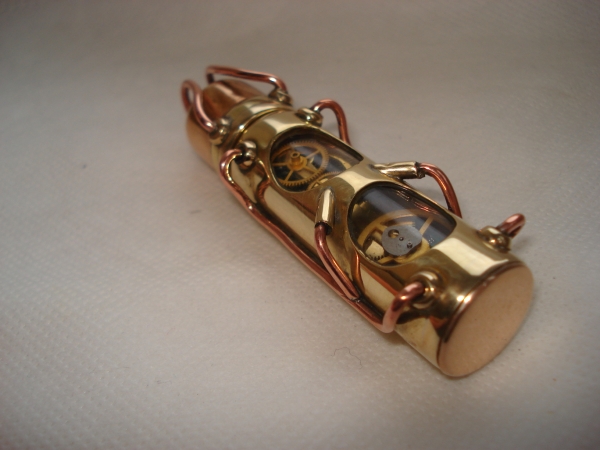

Вот и все.) Удачи и всех благ, кому еще интересно финальные фото механизмов.

Семейство жуков-паровиков. (траффик) (Фото 36)

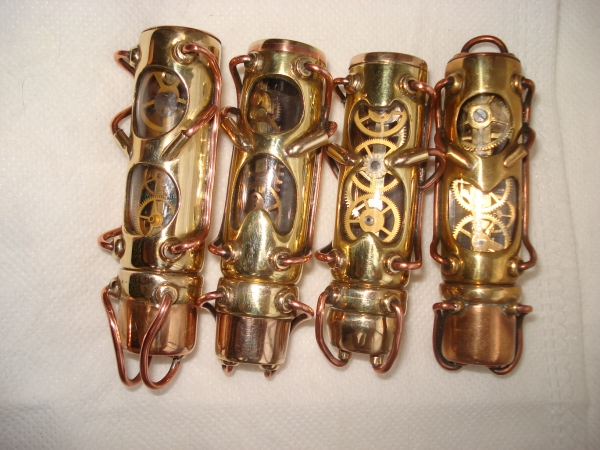

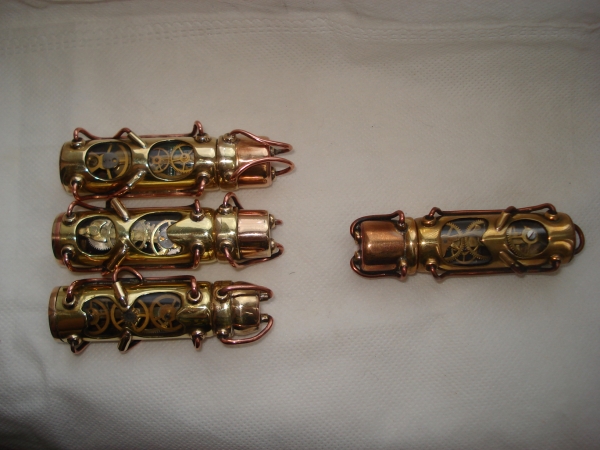

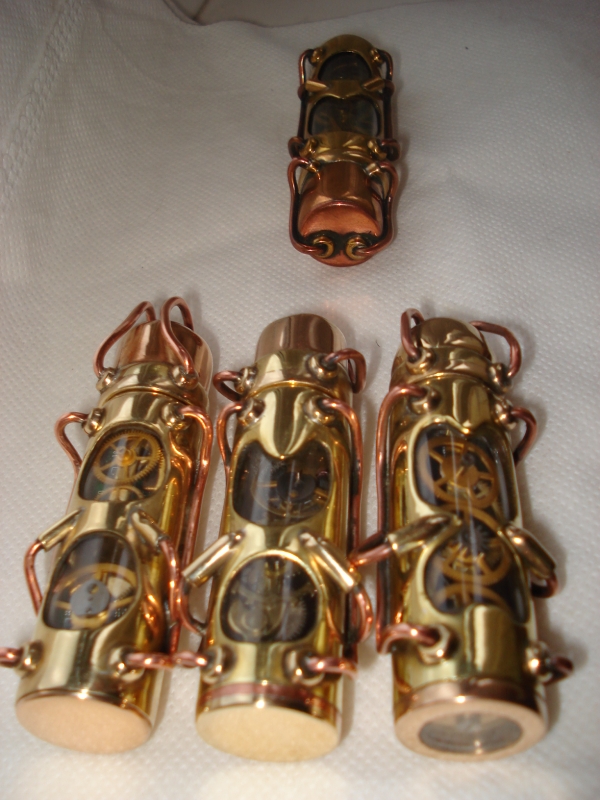

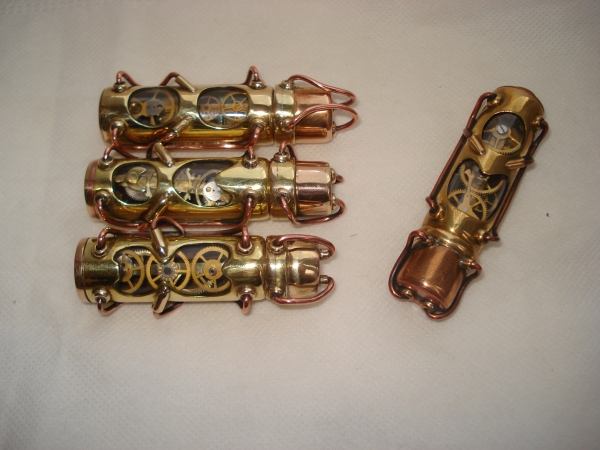

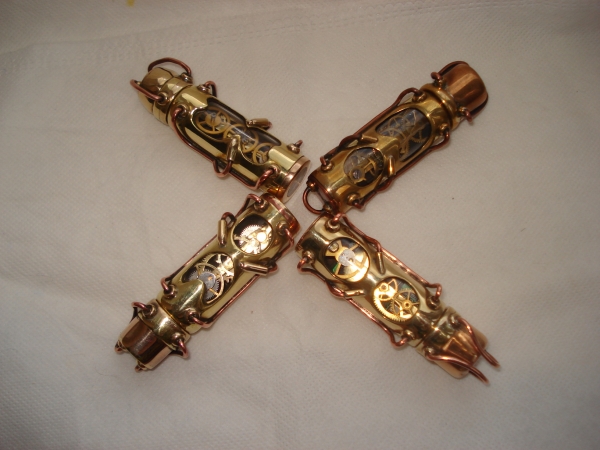

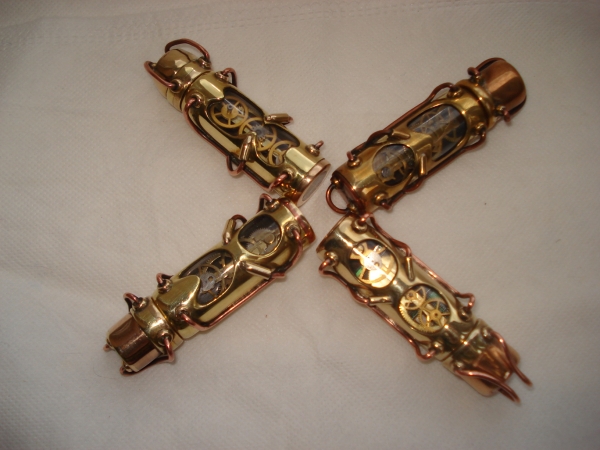

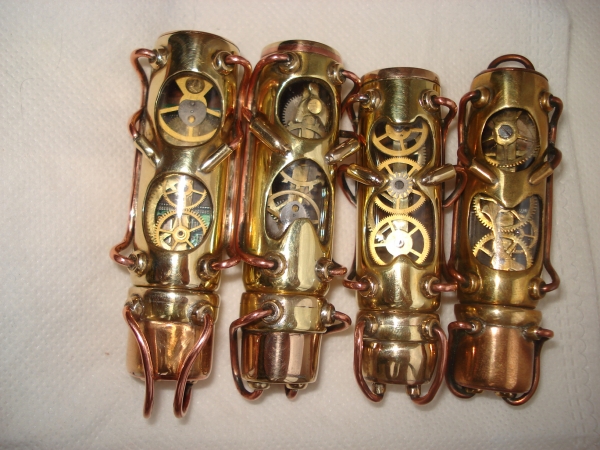

Вновь прибывшие стройсь!!!

Семейство жуков-паровиков. (траффик) (Фото 37)
Семейство жуков-паровиков. (траффик) (Фото 38)
Семейство жуков-паровиков. (траффик) (Фото 39)
Смотр новобранцев).

Семейство жуков-паровиков. (траффик) (Фото 40)
Семейство жуков-паровиков. (траффик) (Фото 41)
Семейство жуков-паровиков. (траффик) (Фото 42)
Семейство жуков-паровиков. (траффик) (Фото 43)

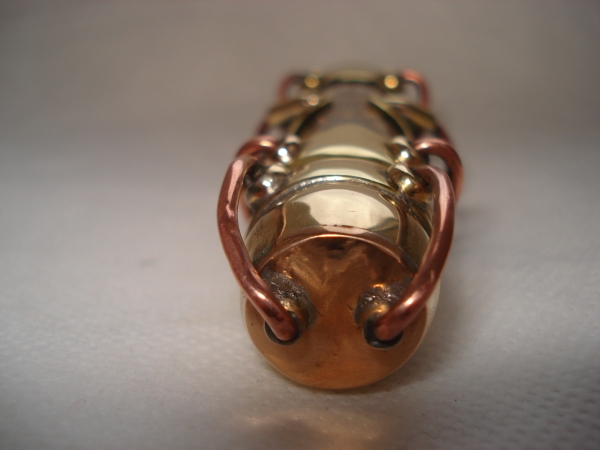

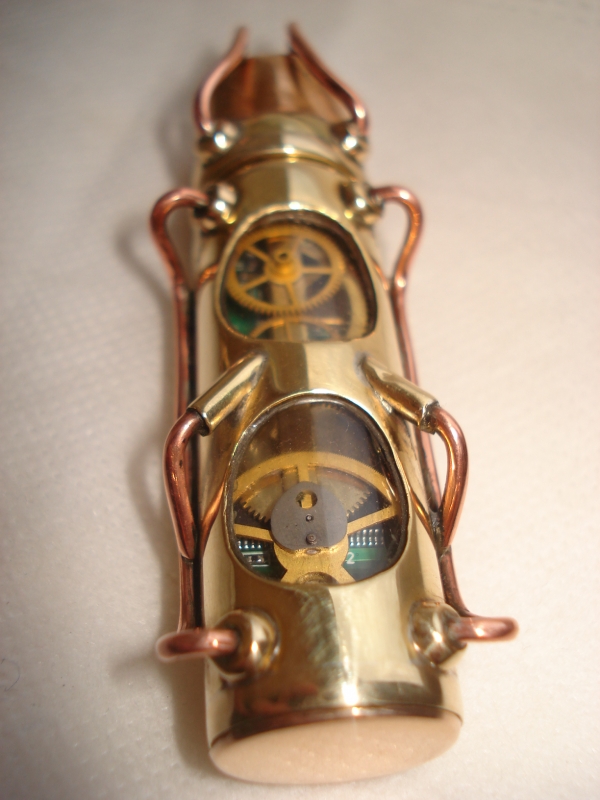

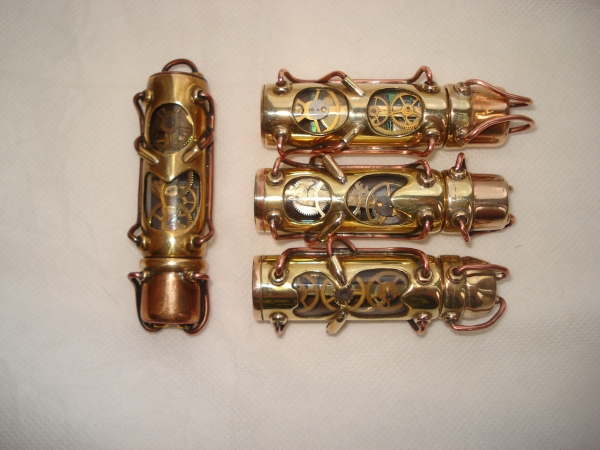

Ровняйсь, смирно, для осмотра завсегдателей стимпанкера становись!!!

Семейство жуков-паровиков. (траффик) (Фото 44)
Семейство жуков-паровиков. (траффик) (Фото 45)
Семейство жуков-паровиков. (траффик) (Фото 46)
Семейство жуков-паровиков. (траффик) (Фото 47)

Семейство жуков-паровиков. (траффик) (Фото 48)
Семейство жуков-паровиков. (траффик) (Фото 49)
Семейство жуков-паровиков. (траффик) (Фото 50)
Семейство жуков-паровиков. (траффик) (Фото 51)
Семейство жуков-паровиков. (траффик) (Фото 52)
Жена и заказчик считают эту флешку самой красивой.

Семейство жуков-паровиков. (траффик) (Фото 53)
Семейство жуков-паровиков. (траффик) (Фото 54)
Семейство жуков-паровиков. (траффик) (Фото 55)
Семейство жуков-паровиков. (траффик) (Фото 56)

Теперь окончательно все, всем спасибо за внимание.
P.S. Выражаю огромную благодарность моей жене за финальную фотосесию и моему лучшему другу за предоставление материалов.

73 комментария

avatar
Работы несомненно зачётные.+
А чем производилась вся пайка деталей?
avatar
Благодарю, я все еще остаюсь на уровне оловяного припоя с ортофосфорной кислотой, надеюсь он не подведет.
avatar
А как на газовой плите?
avatar

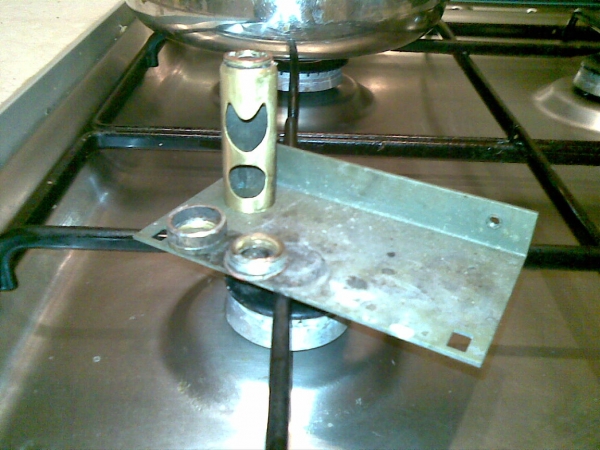

12 фото в ворке, я подставляю металлическую пластину и ставлю ее немного сбоку прям где огонь, но детали надо сразу точно выставлять иначе потом тяжело поправить.)
