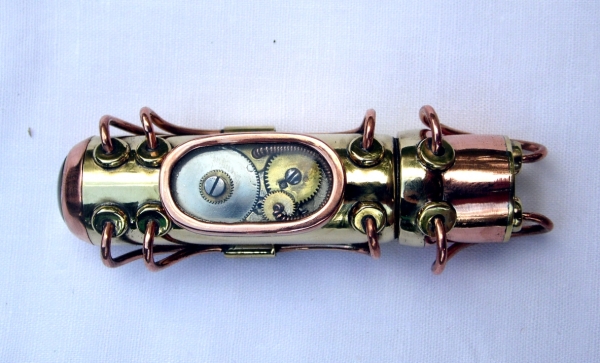

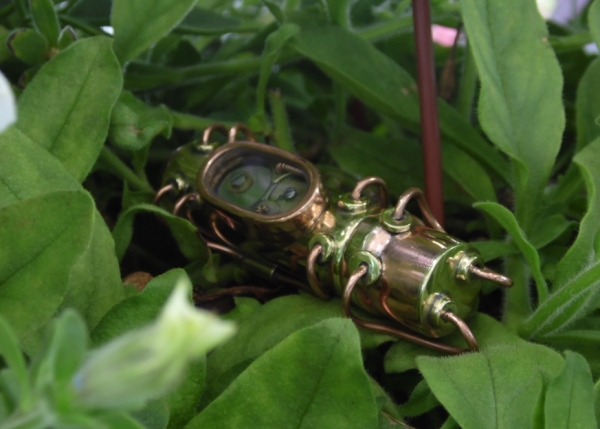

Здравствуйте уважаемые коллеги. Получив просьбу сделать еще одного жука-подводника было решено заснять некоторые моменты, которые специфичны для этой модели.
Фотографии сделаны на телефон прошу прощение за их качество, но как говорится чем богаты.
В основе незабвенная гильза причем наверное другого калибра поскольку меньше в диаметре на 1,5 мм, к тому-же последняя, нужно пополнить запас.

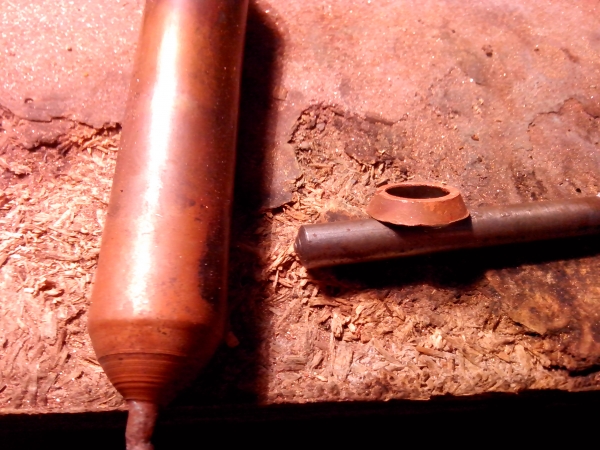

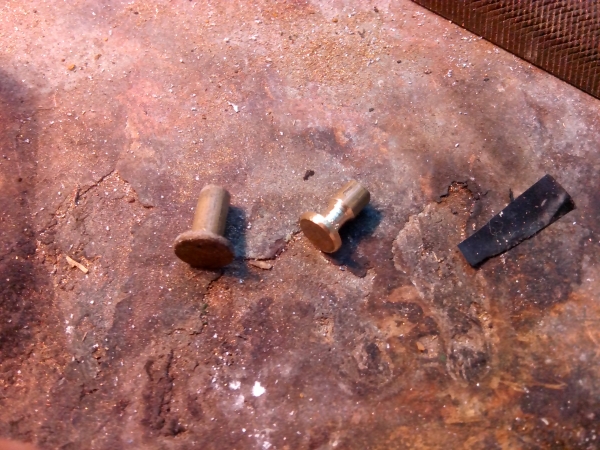

Начну с втулок, в ранних работах я использовал латунные гайки выкрученные из будильников, но гайки не вечны. Были найдены у друга вот такие латунные заклепки. Кем и когда они были сделаны кануло в лета…

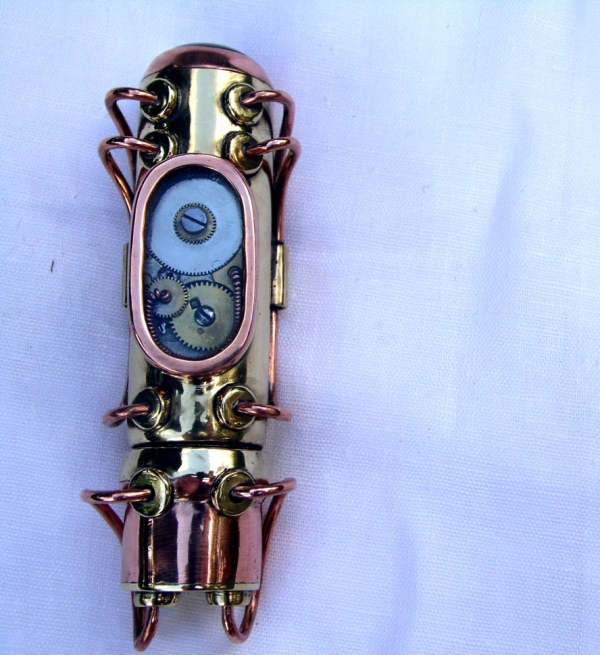

Жук-подводник У.В. (усиленная версия) (Фото 2)
Жук-подводник У.В. (усиленная версия) (Фото 3)

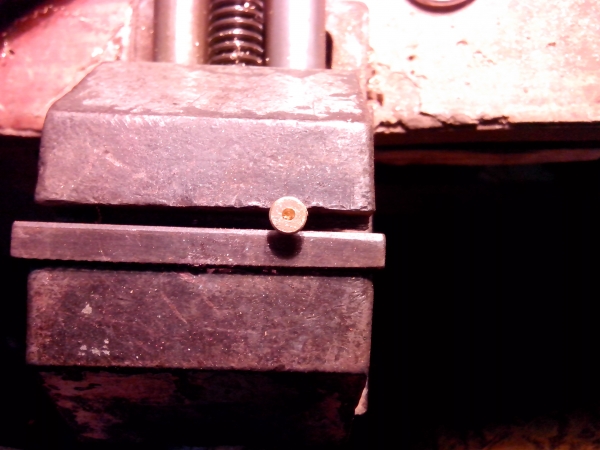

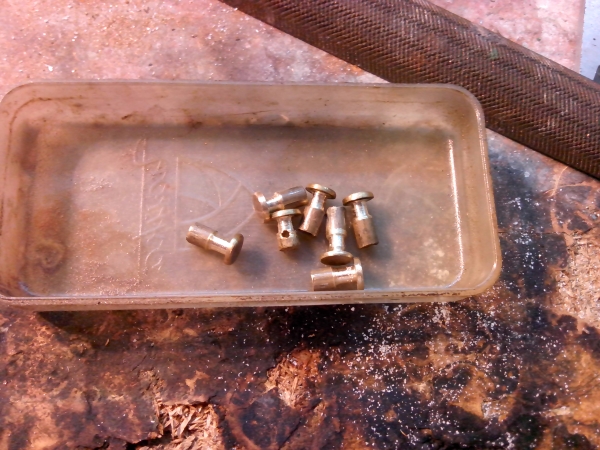

Голову точил до 5 мм, тело 3 мм. Так значительно легче паять. Сверлим отверстие под трубопровод.
Жук-подводник У.В. (усиленная версия) (Фото 4)

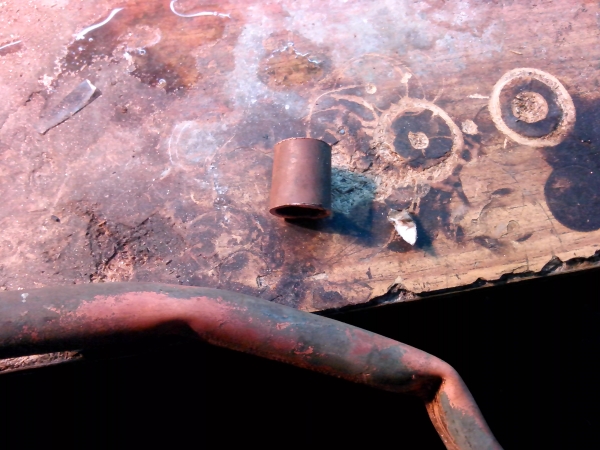

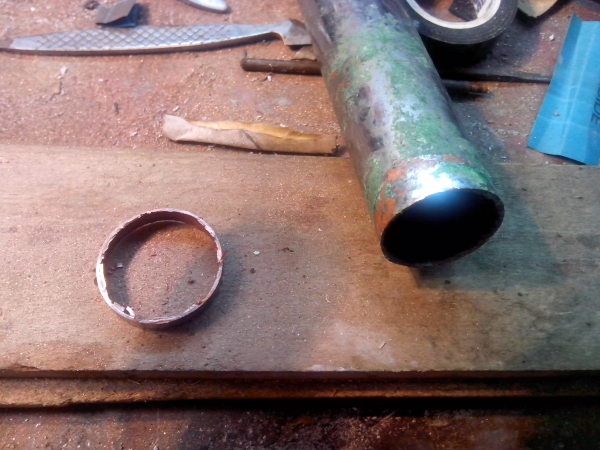

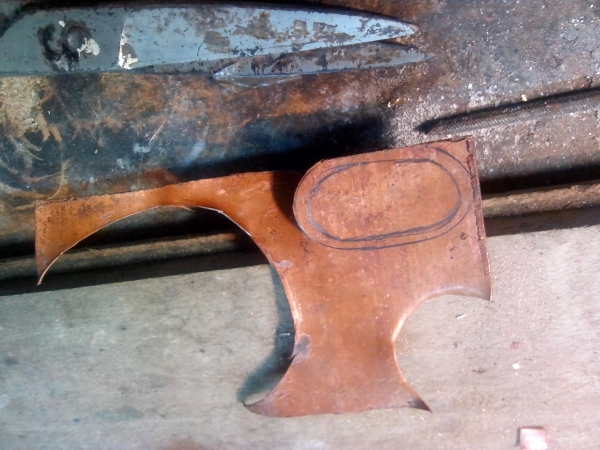

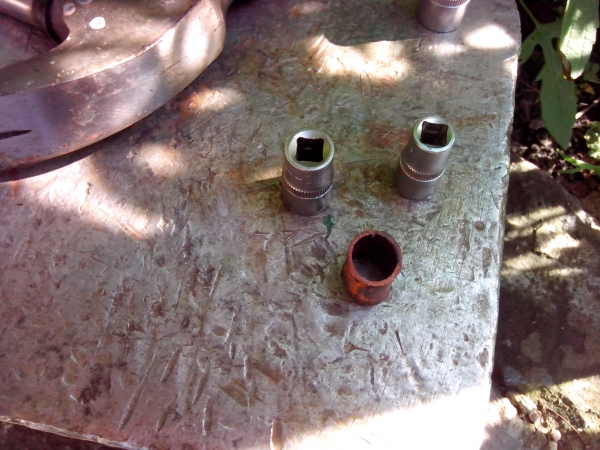

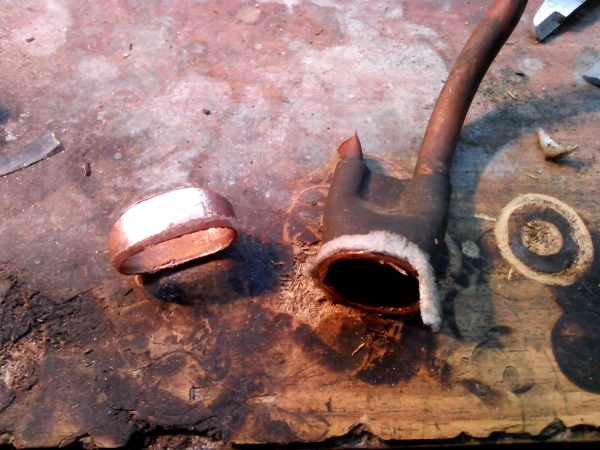

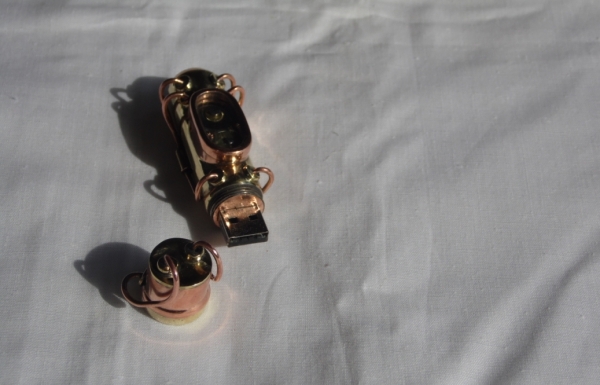

Отдельная история крышка. Просили те же тона, что и на прошлом, поэтому опять пришлось ухищряться. Тот же способ был использован и на других флешках steampunker.ru/blog/usersworks/8322.html. В основе труба диаметра 14 мм. была расширена с отжигами до 17 мм.
Жук-подводник У.В. (усиленная версия) (Фото 5)
Жук-подводник У.В. (усиленная версия) (Фото 6)

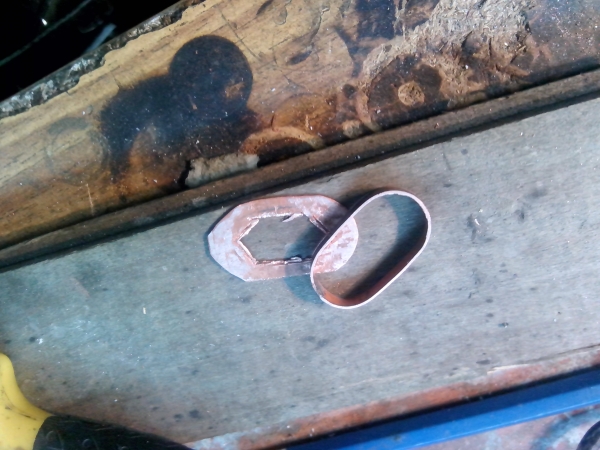

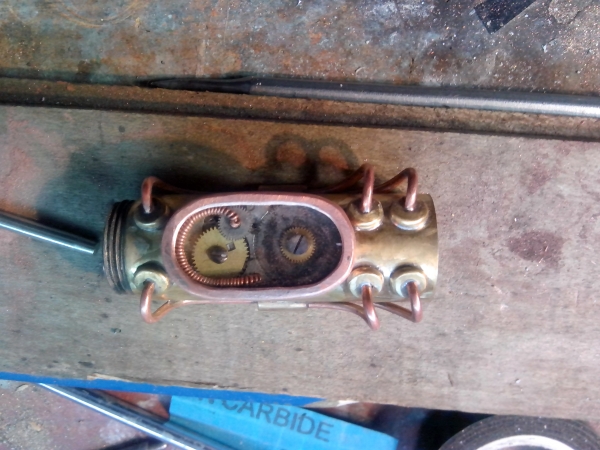

Иллюминатор в этой работе хотел сделать сразу с загнутыми краями, чтобы не делать стопор, но результат на выходе не особо мне понравился, к тому же была убита предшествующая подгонка. Итог край был заново отрезан и подгонен.(
Жук-подводник У.В. (усиленная версия) (Фото 7)
Основа — фильтр от кондиционера.

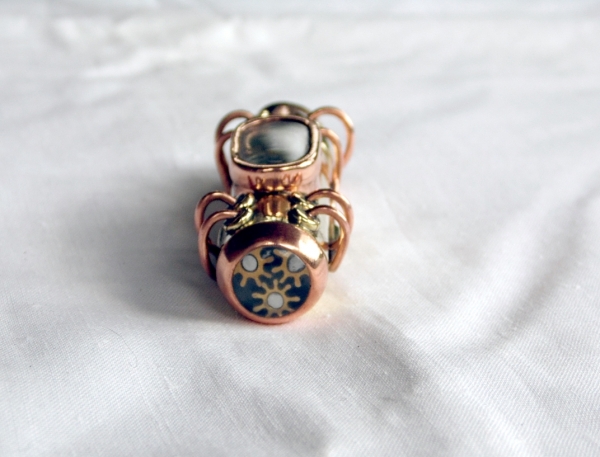

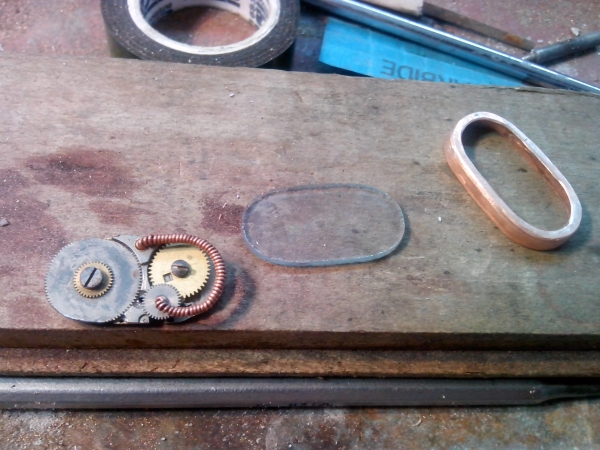

Задняя крышка. Фото только расходники. Скажу, что шестерни резались из одной большой. Линзу точил способом показанным в мастерских — приклеивал на двухсторонний скотч, но есть минус пружинит немного. Для такой задней части можно выбить полусферу, но у меня был остаток с того-же фильтра.
Жук-подводник У.В. (усиленная версия) (Фото 8)
Жук-подводник У.В. (усиленная версия) (Фото 9)

Также в заклепках оставлял ножку, чтобы не испортить их при сверлении, отрезал так.
Жук-подводник У.В. (усиленная версия) (Фото 10)

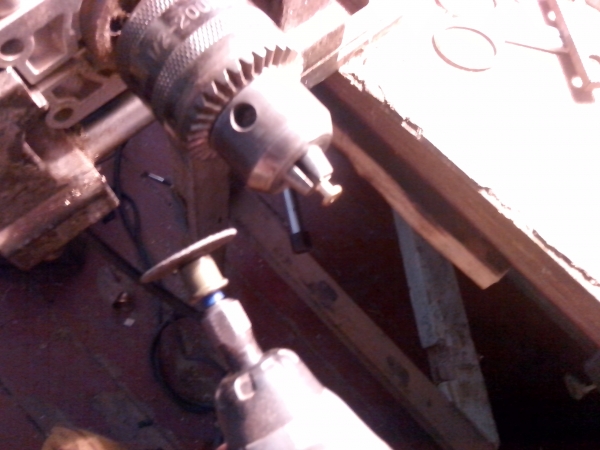

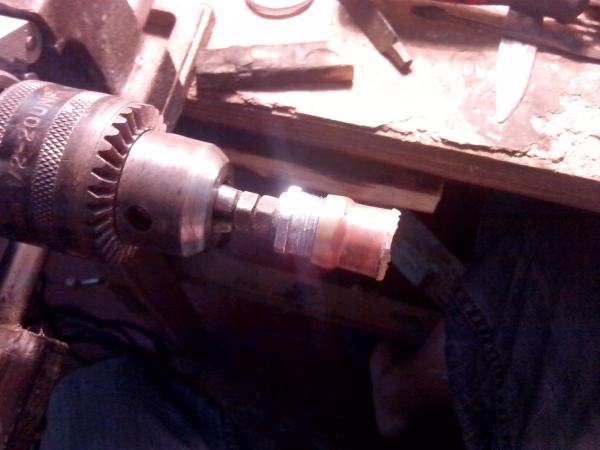

Крышка — небольшая автоматизация процесса.)
Жук-подводник У.В. (усиленная версия) (Фото 11)

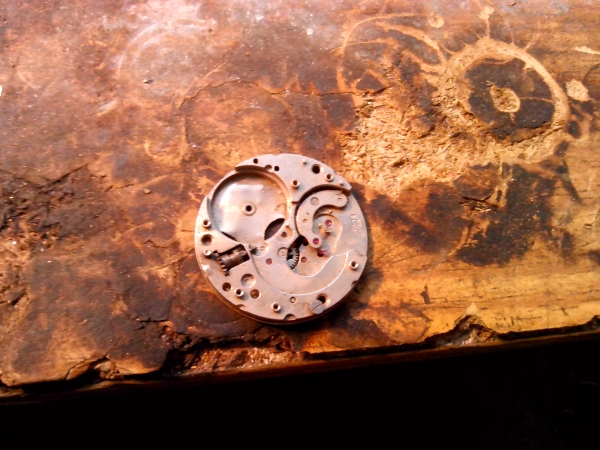

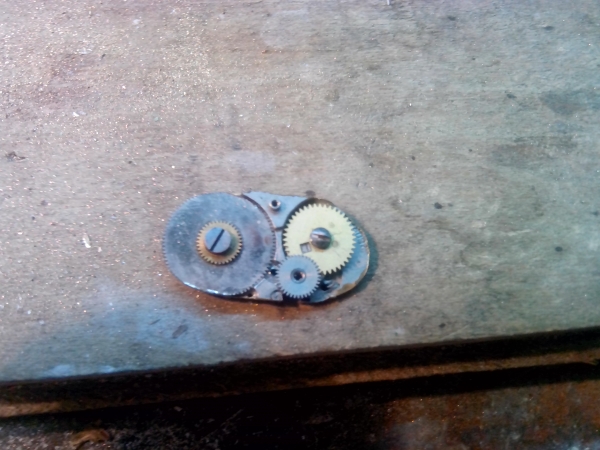

Внутренности ранее разобранная тушка часов(безумно радуюсь когда получается пристроить в работу либо ранее запоротую деталь из другой работы либо то, что уже хотел выбросить). Тушку обтачивал на наждаке.
Жук-подводник У.В. (усиленная версия) (Фото 12)
Жук-подводник У.В. (усиленная версия) (Фото 13)

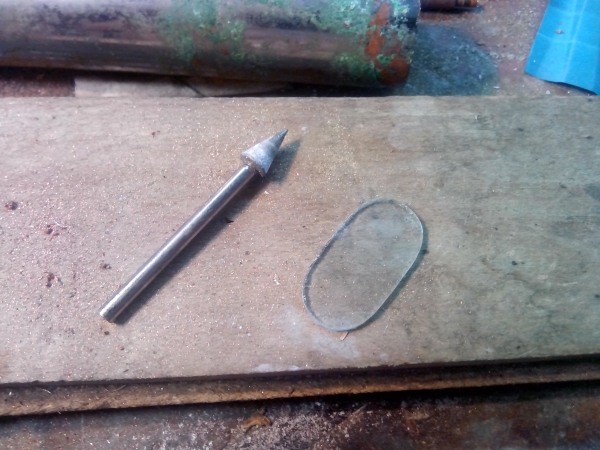

Стекло остатки от рамки 2 мм.
Жук-подводник У.В. (усиленная версия) (Фото 14)

Но иллюминатор не давал покоя — итог, вот такой.
Жук-подводник У.В. (усиленная версия) (Фото 15)
Жук-подводник У.В. (усиленная версия) (Фото 16)
Жук-подводник У.В. (усиленная версия) (Фото 17)

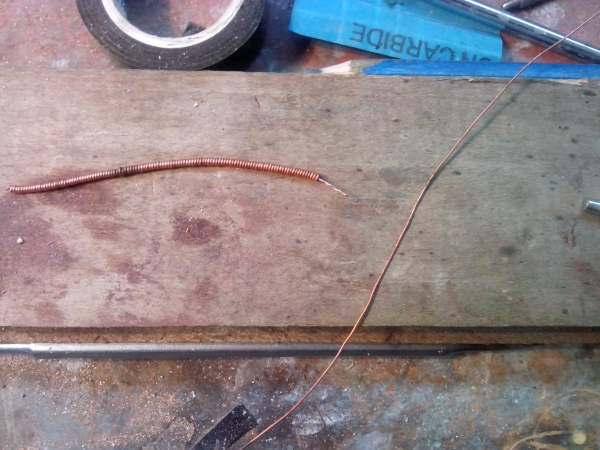

Проволочка — крутил вручную.
Жук-подводник У.В. (усиленная версия) (Фото 18)

Примерка
Жук-подводник У.В. (усиленная версия) (Фото 19)
Жук-подводник У.В. (усиленная версия) (Фото 20)

По ворку — все, на вопросы с радостью отвечу.)

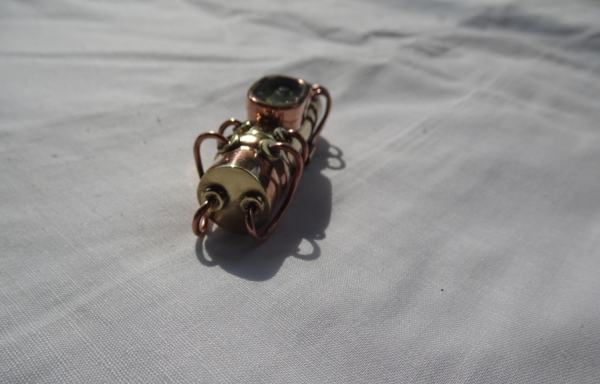

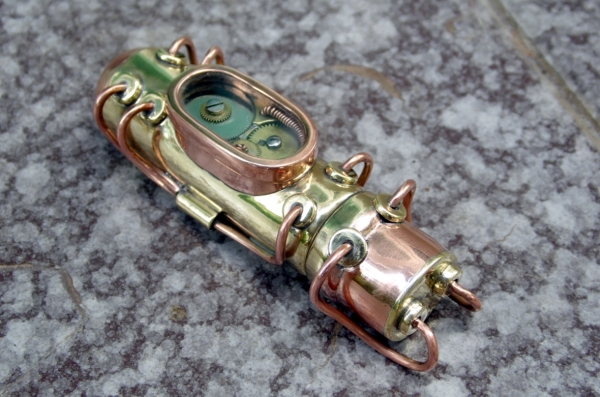

Жук-подводник У.В. (усиленная версия) (Фото 21)

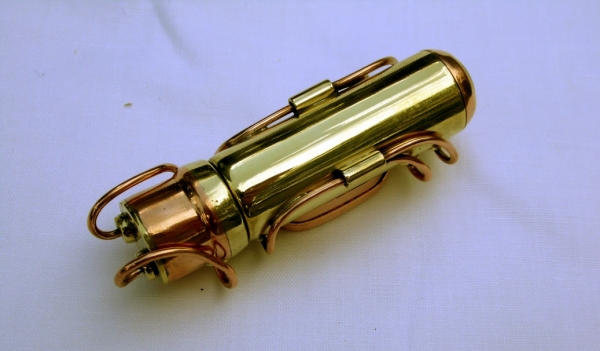

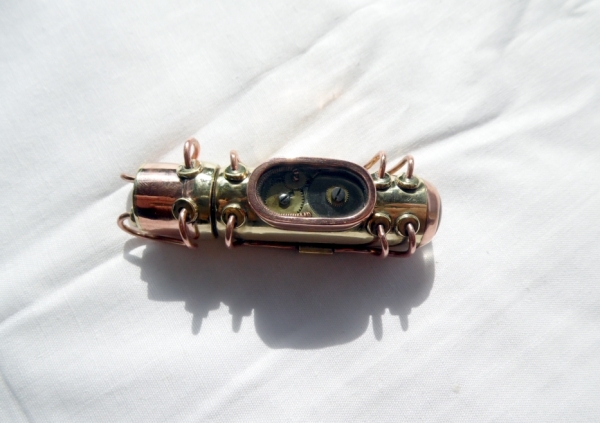

Жук-подводник У.В. (усиленная версия) (Фото 22)

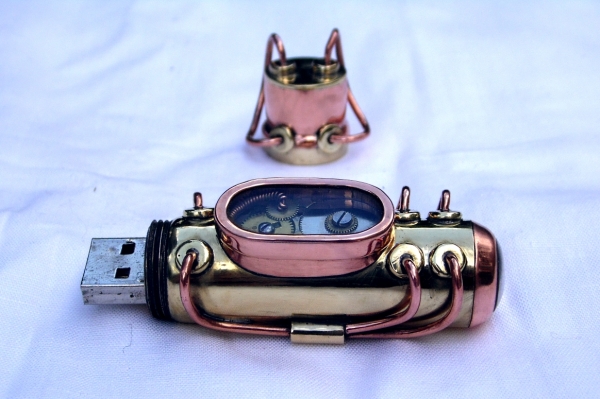

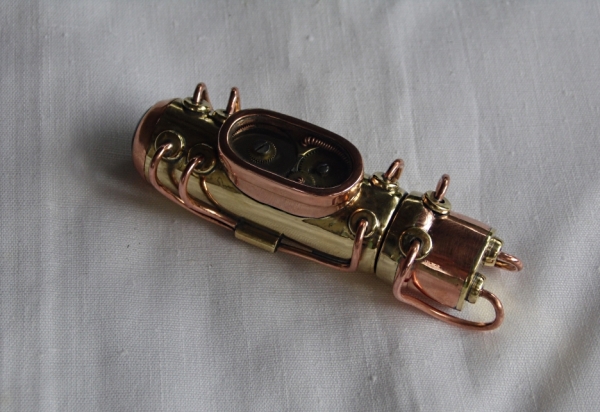

Жук-подводник У.В. (усиленная версия) (Фото 23)

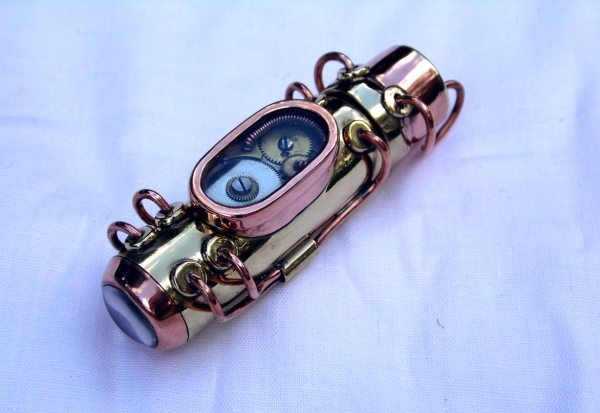

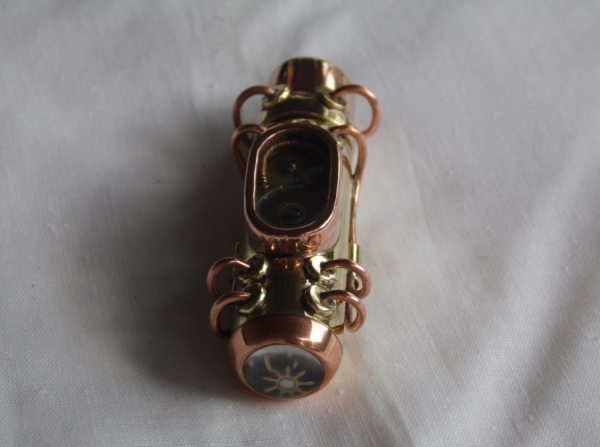

Жук-подводник У.В. (усиленная версия) (Фото 24)

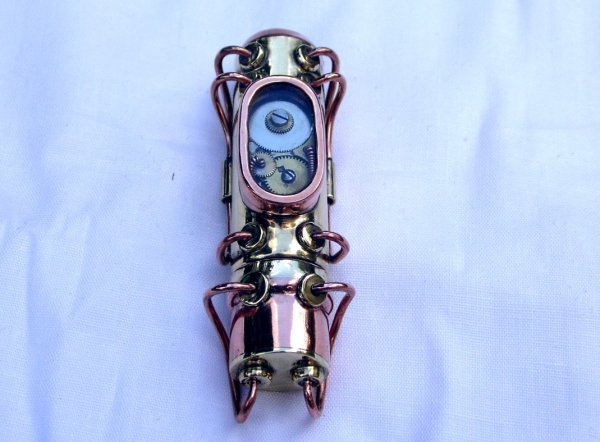

Жук-подводник У.В. (усиленная версия) (Фото 25)
Жук-подводник У.В. (усиленная версия) (Фото 26)

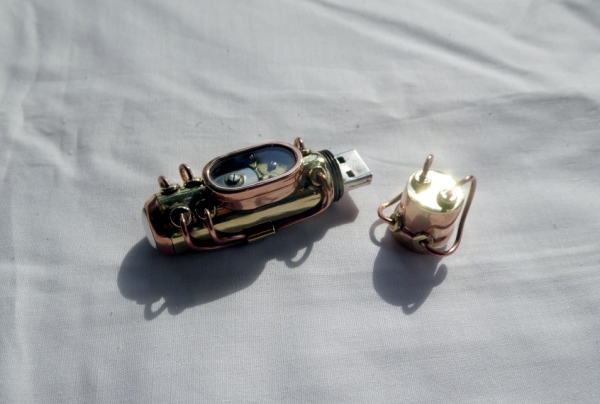

Жук-подводник У.В. (усиленная версия) (Фото 27)

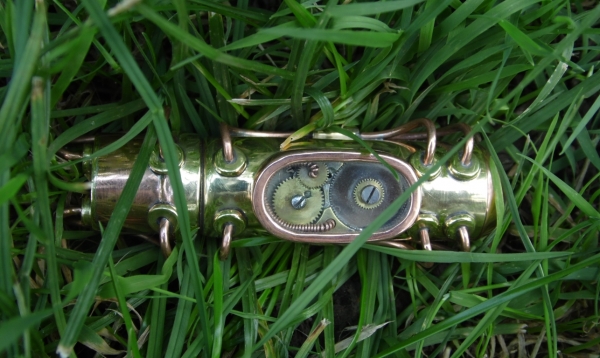

Жук-подводник У.В. (усиленная версия) (Фото 28)
Жук-подводник У.В. (усиленная версия) (Фото 29)
Жук-подводник У.В. (усиленная версия) (Фото 30)
Жук-подводник У.В. (усиленная версия) (Фото 31)
Жук-подводник У.В. (усиленная версия) (Фото 32)
Жук-подводник У.В. (усиленная версия) (Фото 33)
Жук-подводник У.В. (усиленная версия) (Фото 34)
Жук-подводник У.В. (усиленная версия) (Фото 35)
Жук-подводник У.В. (усиленная версия) (Фото 36)
Жук-подводник У.В. (усиленная версия) (Фото 37)

Приятного просмотра.)
