Флешка "Часовщик" (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Доброй всем ночи. Очередной юбилей, хотя по прошествию прошлого, прошло все-таки много времени. Работа заказная, но заказчице не понравилась, поэтому сошлись на том, что я сделаю с нуля другую, а эта идет просто в продажу.

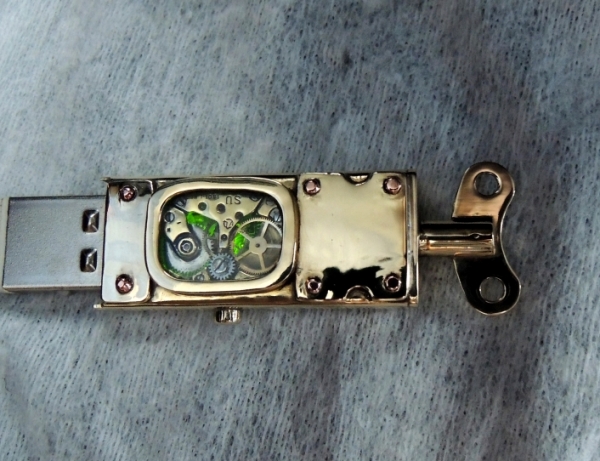

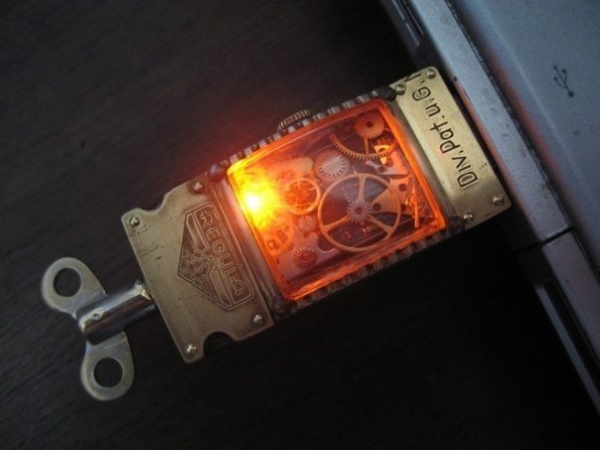

Должно было получится вот это, искал я еще хоть какие-то ракурсы, но не нашел, а хотели чтобы было именно так как на фото. Я конечно постараюсь, но не совсем это мой стиль работы, мне проще все сделать чисто и красиво, но будем пытаться, где наша не пропадала.

Флешка Часовщик (юбилейная №30)

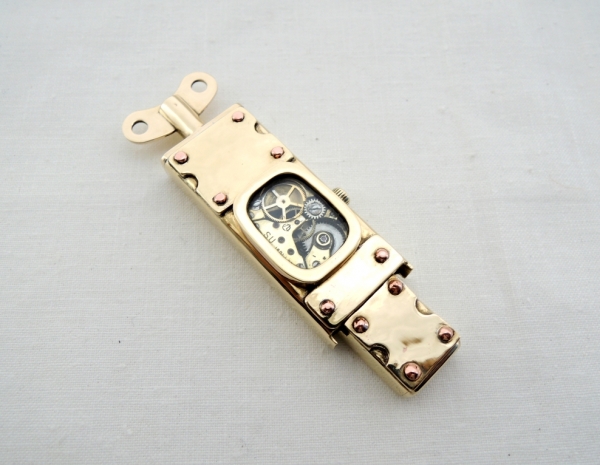

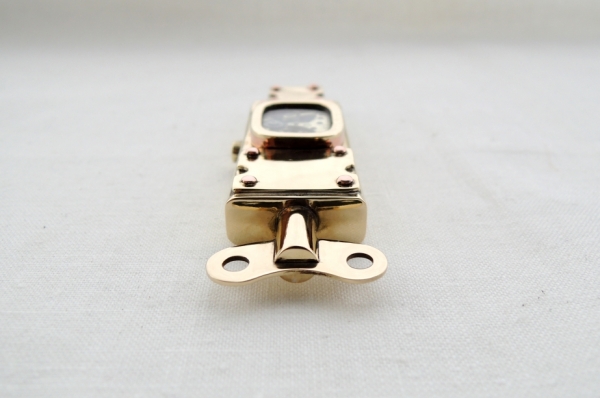

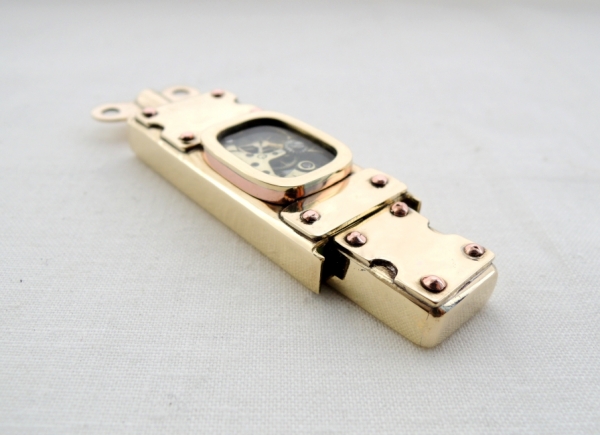

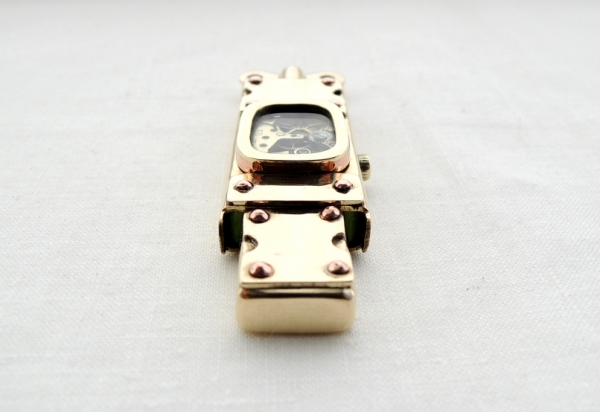

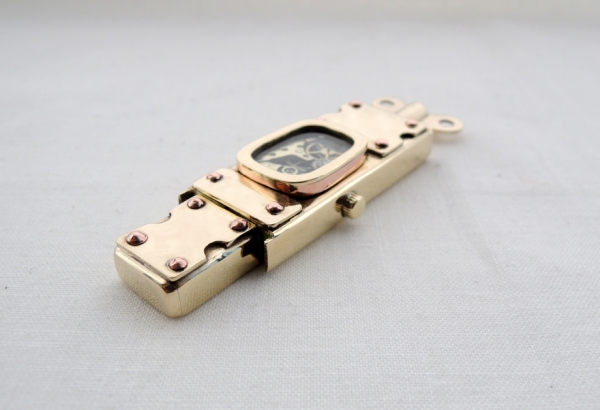

По работе: в основании латунный лист, который гнул по старой форме, сделанной еще для флешек ДЗФ. Корпус даже не паял, поскольку сверху шли накладки. Их пропаял, а затем проклепал. Стекло настоящее 2 мм. все из той же разбитой фоторамки. На этом в принципе работа и закончилось, обратную строну так выравнивал, что натер большой мозоль на пальце :-)
Само больше возни конечно же доставил мне часовой механизм, без этого никак, менял шестерни, паял их, очень хотел добиться, чтобы свет проходил через шестерни, но в то же время не было никаких сильных дыр.

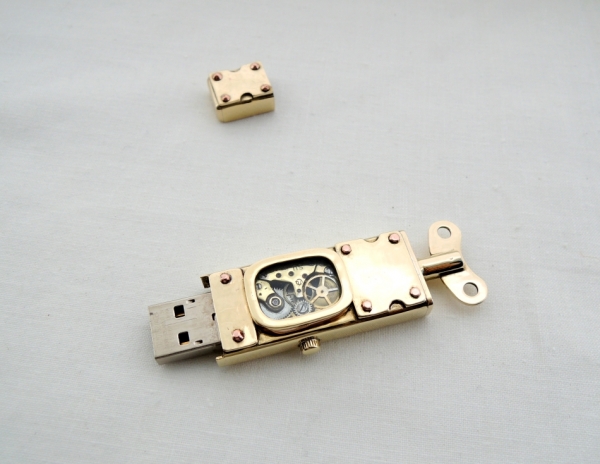

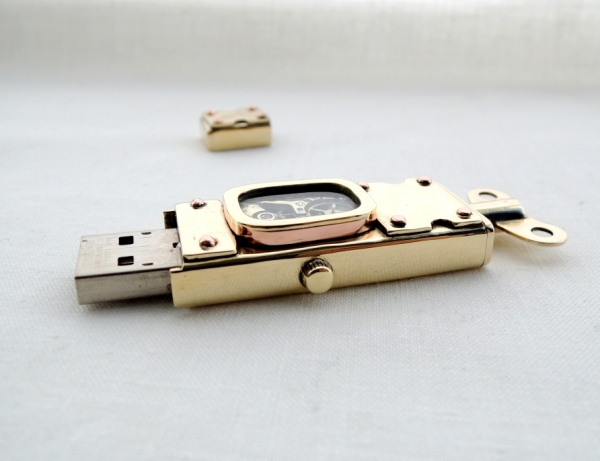

Поскольку флешка продается, я не загибал «усы» фиксирующие ее в корпусе, а просто вставил для примера, ту что была. Корпус вообще под Трансценд, но конечно подойдет и Кингстон, хотя у них плата и короче, но это не проблема.
Приятного просмотра, с ув. Игорь.

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

Флешка Часовщик (юбилейная №30)

36 комментариев

avatar
Хорошая работа, Игорь! +
avatar
Спасибо, Сергей.
avatar
Ключик особенно улыбнул…
+
avatar
Ключик я не совсем уверен, что к месту.
avatar
флешка хороша. А ключик мне тоже показался не к месту, поскольку есть колесико для завода. Но заказчик барин.

И ваш вариант исполнения, лично мне, нравится больше чем то, что должно было получиться.
Если я правильно понял, заказчик хотела ту, которая на фотке в ноут вставлена и с оранжевым диодом?
avatar
Спасибо. Да вы правильно поняли.
avatar
+ Однозначно, но мое мнение если б была механической, было бы круче!
avatar
Спасибо. Это даже не обговаривается :-) механика всегда интересна, может я все-таки собираюсь когда-то сделать механическую.
avatar
Игорь, отлично! +
avatar
Спасибо.
avatar
Классная работа! +!
Игорь, полировка как всегда супер!
avatar
Благодарю Ефтим.
avatar
Шикарно! Особенно заклёпки, как вы их делали? Меня крайние дни мучает поиск ответа на вопрос — как сделать такие красивые заклёпки.
avatar
Спасибо. Заклепки стандартно. Расклепываю один край, откусываю нужную длину, снова немного клепаю и формирую головку с помощью самодельной формовки сделанной из втулки будильника. Втулку немногопросверлил и доработал буром.
avatar
Эээ… А можно посмотреть фотографии процесса, пошагово, пожалуйста.
avatar
Можно, завтра сделаю.
avatar
Спасибо большое!
avatar
Steacat, если пока не получается сфотографировать то может ответите на четыре вопроса?

1. Какой диаметр провода Вы используете?
2. Какой диаметр заклёпки Вы делаете?
3. Какой высоты заклёпки Вы делаете?
4. И четвёртый по технологии, пробовал клепать но почему то заклёпки не клепаются вертикально, заваливаются на бок и сдвигают соединяемые кусочки относительно друг друга. Догадываюсь, что это из за малой толщины соединяемого материала — латунь 0,9мм, но использовать латунь толще это уже перебор. Как Вы боретесь с этим желанием заклёпок завалиться набок?
Заранее спасибо за ответы!
avatar
Прошу прощения, сегодня постараюсь сделать фото.
1. Я использую чаще всего 2 мм. проволоку.
2. Диаметр заклепки тоже соответственно получается 2 мм.
3. Высота — это на глаз, выше будет некрасивая шляпка, ниже не будет хватать для формирования нормальной шляпки, здесь нужно просто чувствовать.
4. При клепке горизонтально размещенных поверхностей у меня проблем почти не возникает. Если вижу что есть перекос стараюсь выровнять заклепку плоскогубцами. Бывает даже пропаиваю немного поверхности, чтобы при клепки они не сдвигались.
Очень важно, чтобы была нормальная — твердая подложка под расклепывание и конечно же отжигайте проволоку перед клепкой.
avatar
О! Пока писал уже и ответ есть.

Как делать медяху мягкой я и раньше слышал и в инете проверился, её разогретую в воду опускать нужно В отличии от стали она не закаливается, а становится мягче.

А как диаметр заклёпки может быть 2мм, если диаметр проволки 2мм? Ведь шляпка расклепаться должна, иначе держать не будет.

По поводу спаять это классная подсказка. Первые у меня на бок ложились не отпущенные — твёрдые, а сейчас, после горелочки и воды уже веселее пошло и расклёпываются легче.
avatar


Вот так у меня пока получилась, самая нормальная, провод 1,5мм диаметр самой заклёпки 2,5мм. На сколько я понял, самое трудное подобрать высоту заготовки, короткая будет — получится отверстие как у меня, длинная — полезет медь из под формовки.
avatar
Я посчитал, что диаметр проволоки — 2 мм, значит и заклепка будет 2 мм, :-) со шляпкой конечно будет шире, я даже никогда не замерял.
avatar
Сделал топик по вопросу steampunker.ru/blog/forsteammaker/12844.html
avatar
Спасибо большое!
avatar
С юбилейной!!! +.
avatar
Благодарю.
avatar
Замечательная флешка. Механизм часов гармонично смотрится — "+"
avatar
Спасибо.
avatar
Как по мне, так обе хороши!+
avatar
Благодарю.
avatar
А что на другой стороне?
avatar
На другой стороне просто гладкая поверхность.
avatar
Классно!+ Ключик вращается?
avatar
Вот такие вот ключики и отламывают. :)
avatar
Этот ключ так просто не сломаешь, он прикручен, а затем пропаян.
avatar
Нет :-)
