Да будет свет...

Доброго всем дня и прохладного лета…
Да будет свет...
И снова я переделываю сделанную ранее вещь. Таким он был steampunker.ru/blog/usersworks/6247.html а таким он стал:

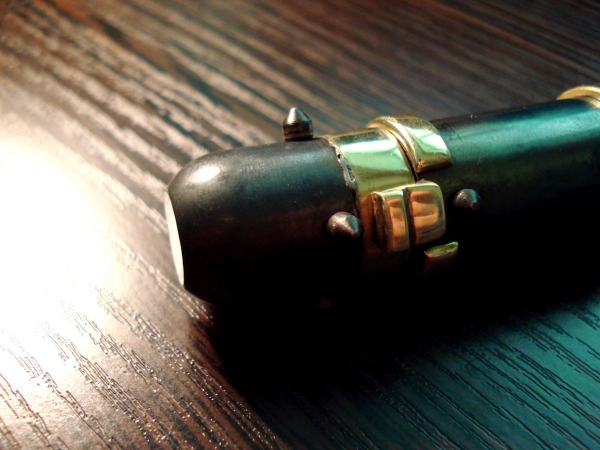

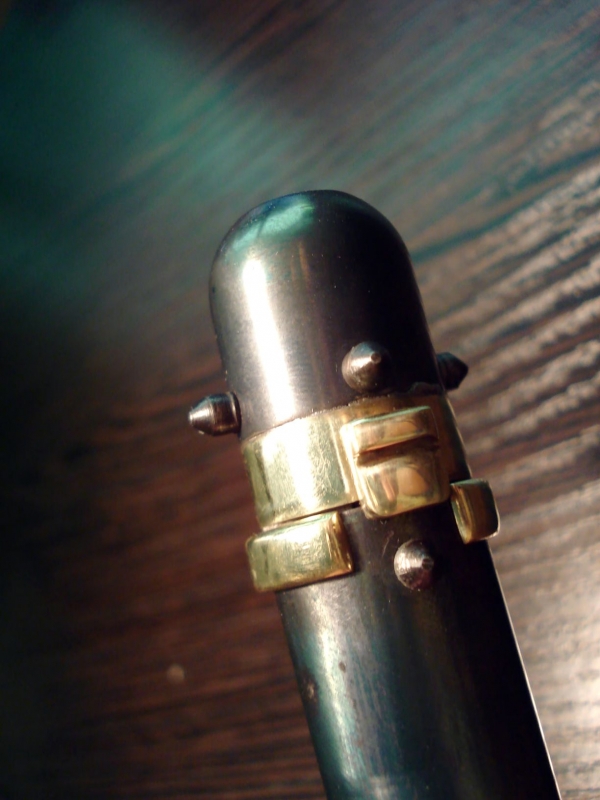

Да будет свет... (Фото 2)

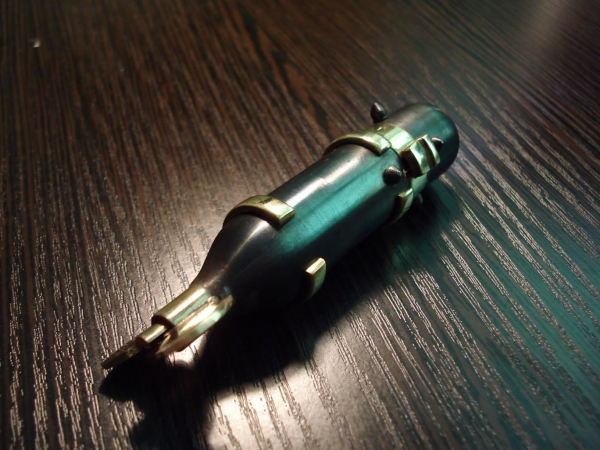

Да будет свет... (Фото 3)

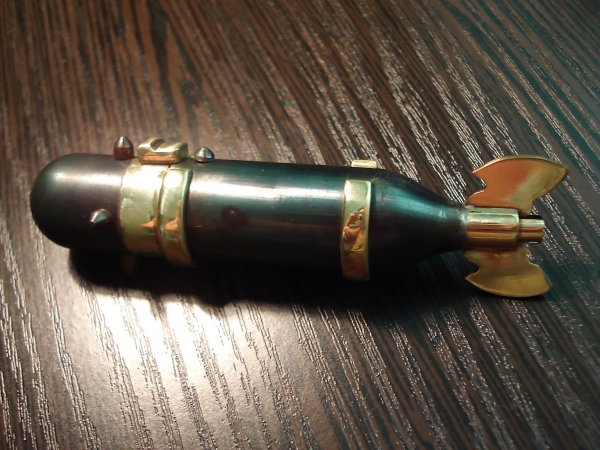

Да будет свет... (Фото 4)

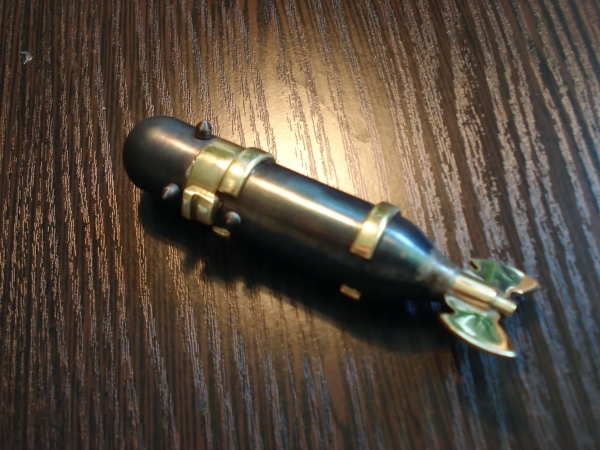

Да будет свет... (Фото 5)

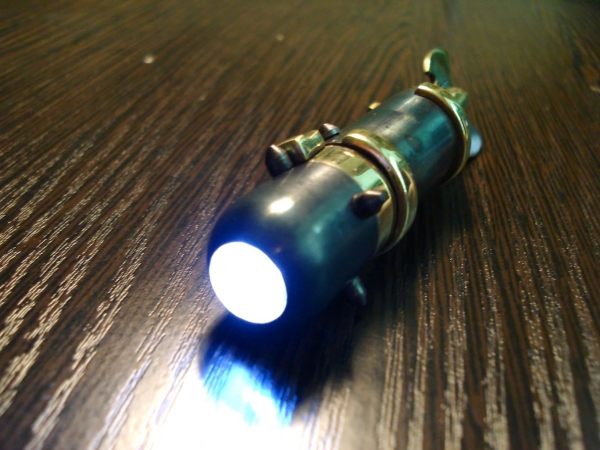

Да будет свет... (Фото 6)

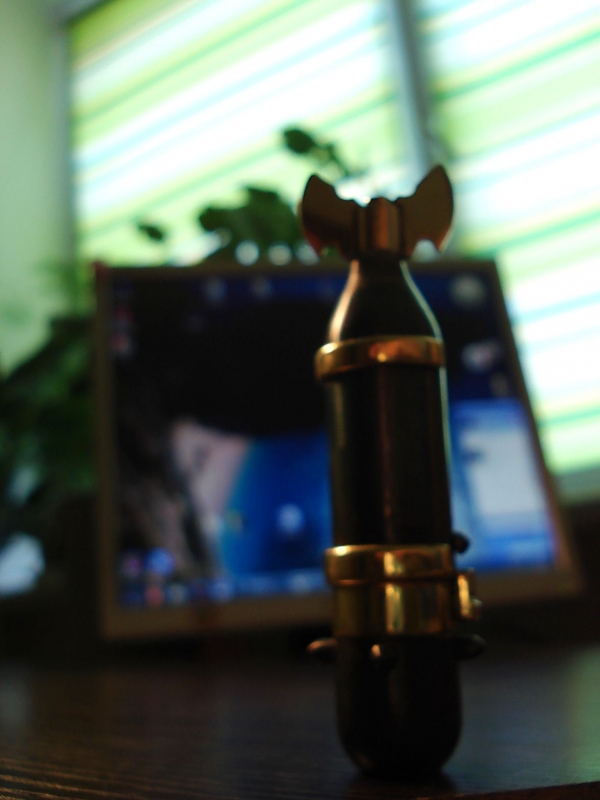

Да будет свет... (Фото 7)

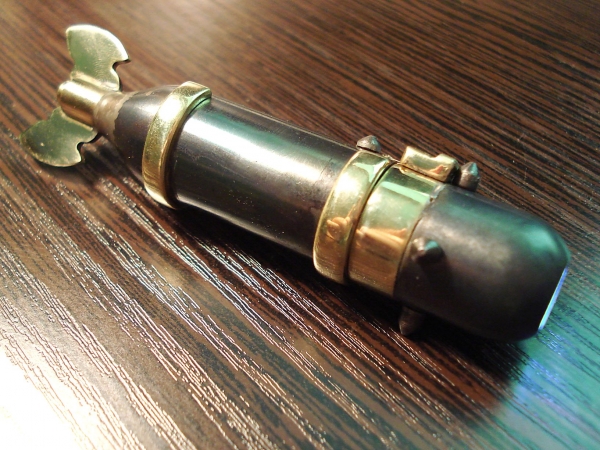

Да будет свет... (Фото 8)

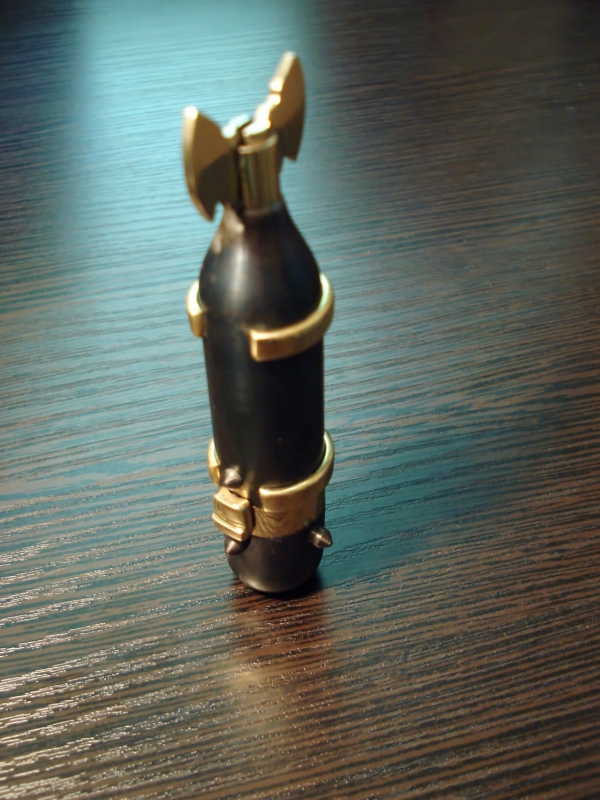

Да будет свет... (Фото 9)
Да будет свет... (Фото 10)

Сам процесс создания очень прост… в качестве исходников были использованы баллончик от пневматики (хотел его пустить на флешку, но немного испортил), 3 светодиода от зажигалок (подарили друзья), латунная труба 20 мм., маленький включатель (даже уже не помню от чего), маленькая кнопка вместе с куском платы в который она впаяна, втулки от часов, которые превратились с помощью дрели в шипы, орг-стекло, также были куплены 3 обычные батарейки типа таблетки, а также монета номиналом 1 грн., которая превратилась в хвост… в принципе все.
Баллончик был заново отчищен и снова прокален (сее действие производил 3 раза никак не мог добиться нормальной синевы. В голову фонарика впаяна направляющая втулка для светодиодов, которые припаяны на круглый кусочек платы, шипы не припаяны, а прикручены изнутри гайками, которые держат на месте плату с диодами. Резистор я решил не ставить, поскольку вольтаж батареек в сумме 4,5 вольта, думаю диоды не сгорят. Все спаяно обычным оловом, паяльником и технологическим феном (пора покупать горелку)… На все вопросы отвечу с удовольствием

17 комментариев

avatar
Он стал интереснее, но зачем же было переделывать? Мне кажется, первый тоже был неплох, надо было просто сделать новый… было бы два хороших фонаря.
Выкладывайте больше инфы по работе, не скупитесь на подробное описание процесса, интересно не только наблюдать результат, но и знать откуда «ноги растут»… какой материал использовался, детали каких механизмов, какие светодиоды и батарейки, как и чем паяете...+
avatar
Спасибо большое за отзыв, просто сначала я его делал немного в спешке надо было ночью на работе подсвечивать, поэтому сделал из того, что было. А поскольку когда что-то мне не совсем нравится я все-таки берусь это переделывать, хотя прекрасно знаю, что проще сделать новое, чем переделать старое. Ворклог я думал особо не нужен, но сейчас напишу краткое описание работы. Еще раз спасибо за советы.)
avatar
:)
Повзрослела ядрёна бонба
На будущие прототипы следует продумать надёжную «стабилизацию движения пикирования» в плоскости, перпендикулярной нынешним плавникам хвоста. Иначе рыскать начнёт и улетит-уплывёт куда неведомо
avatar
))))))) я про них думал, но отказался из-за непрактичности поскольку фонарик все-таки разрабатывался как постоянно носимая вещь)))
avatar
Ладно. Тогда поверхности объявляются элевонами, а стабилизация в ортогональной плоскости осуществляется изменяемым вектором тяги под управлением бортового 4-х котлового парокомпьютера
avatar
Все верно))))
avatar
Спасибо большое)
avatar
Глубоководная паросубмарина! +
Маленькое пожелание — хорошо бы остатки припоя убрать.
avatar
Спасибо, если вы о пятнах возле хвоста, то это не припой, это кислота оставила следы, если зачищу будет кусок блестящий, а снова перекалить, все поотпаивается, беда с этими баллончиками…
avatar
Я имел ввиду нечто блестящее между шипами и первым кольцом, если смотреть с головы фонарика (на восьмом фото это хорошо видно).
avatar
а там тоже его нельзя убрать, там была выщербленность на голове, заделал припоем, надо еще раз попробывать зачернить там.
avatar
Хорошая придумка на счет фонарика...+…
avatar
Спасибо)
avatar
Понравилось! :) +
avatar
Благодарю).
avatar
Интересно получилось! +) Хвост красавец)
avatar
Благодарю, все более убеждаюсь, что с помощью надфиля можно творить чудеса…
