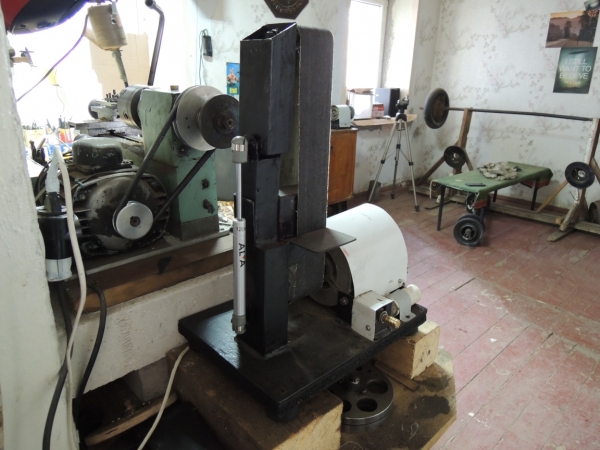

Доброй ночи друзья. Наконец я таки сделал гриндер, по сварке и калибровке помогал товарищ, за что ему огромное спасибо. За основу взято видео с ютуба, там у человека как с завода, я так не умею, поэтому своеобразный «колхоз». Кому интересно могу скинуть ссылку на первоисточник, конструкцию мы изменили, кое-что по глупости, кое-что по случайности.

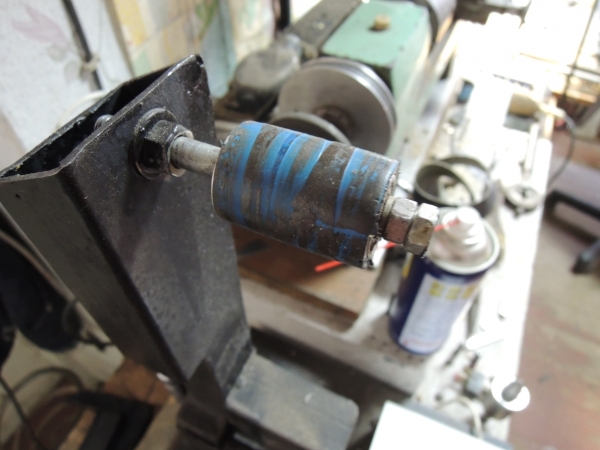

Ролики сделаны самостоятельно. Ведущий — деревянный, ведомый алюминиевый. Двигатель от цетрофуги стиральной машинки. Под ленту от обычной шлифмашинки.
Основа — 30 на 22 см.
Нога, профиль — 6 на 4, высота 19, внутренняя вставка 30 см.
Натяжение мебельный амортизатор.

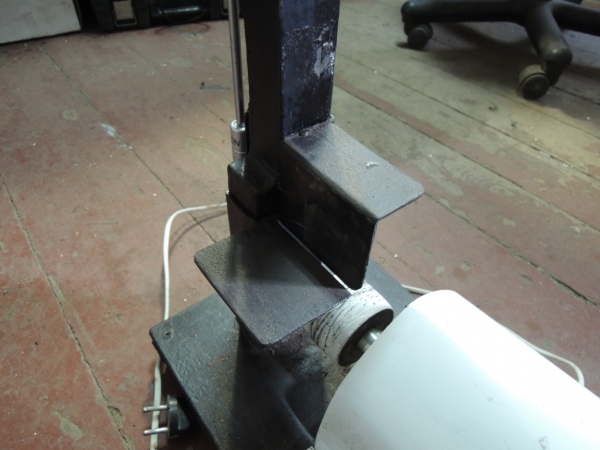

С обратной стороны планируется круг под наждачку липучку. Сделан круг и упорный столик, в ожидании самой липучки.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Полировалка уже мелькала у меня в топике, я ее облагородил немного.

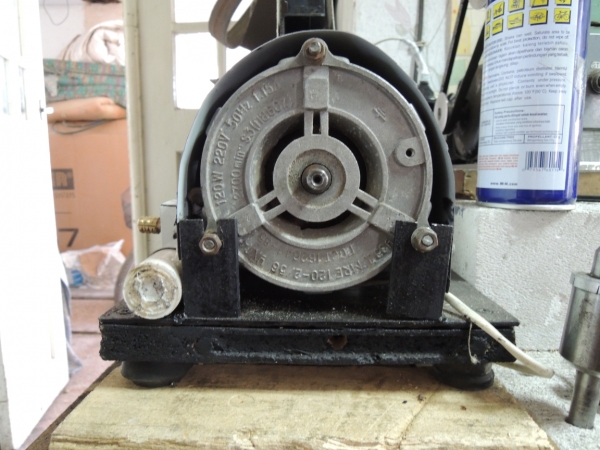

В основе — двигатель от стиральной машины. На вал с одной стороны доварен кусок болта с резьбой. Белый войлок под липучку без центрального отверстия. Двигатель посажен на металлическую основу, под которую подшита доска. Также сделаны резиновые ножки.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

Элементарный гриндер и полировальный станок.

24 комментария

avatar
Полезная штука! +
Немного смущают острые края жестяного кожуха.
avatar

Вот этот узел смущает… Рычаг всё-таки большой, что бы со временем не начал от давления вниз сгибается и будет сползать лента. Я б на трубе не спиливал бы угол, а сделал бы сквозное отверстие а в трубу вставил бы распорную втулку.
Очень полезный прибор. Плюс.
avatar
Да узел так себе, мне тоже не очень нравится. Я боялся что может согнуть болт. Это первый вариант, думаю будет второй с учётом ошибок.
avatar
Хватает мощности движка для гриндера?
  • Yura
  • 0
avatar
В принципе хватает. До того как приварили площадку под ленту, было вообще круто. А так при сильном давлении на площадку подтормаживает, смазал ее солидолом, стало лучше. А так да лучше брать двигатель мощнее, но от стиралок дешевые да и дома из хватает.
avatar
Полезный станок, главное сделано просто и удобно +
avatar
Спасибо Юрий.
avatar
Полезная вещь. +
  • Kron
  • 0
avatar
Благодарю.
avatar
Нужный девайс! +
avatar
Благодарю.
avatar
Самостоятельное изготовление инструмента, тем более станка, это круто, по мужски! Плюс.
avatar
Спасибо, большое. Здесь к сожалению сработала поговорка «не прошло и 3 года». Где-то столько времени я жужжал всем друзьям про гриндер.
avatar
Хороший «грызун», здорово поможет в работе!
avatar
Спасибо Сергей.
avatar
Эк, как наворочено :) +
avatar
Благодарю, увы я больше это колхозом считаю.
avatar
Ну, а собственно, что плохого-то в таком колхозе? Ясен пень, что иметь навороченную мастерскую с современными станками и ремонтом — это круче, но если нет такой возможности? Гораздо хуже х@ем груши околачивать и бухать от скуки, чем заниматься творчеством. Главное, чтоб было удобно и помогало в работе.
У вас, по крайней мере, есть место, где этот «колхоз» размещать… Я на балконе тусуюсь и вечно задницей всё сношу))))
Последний раз редактировалось
avatar
Я с вами согласен, но немного другое имел в виду. Колхоз по сравнению как сделал человек видео которого бралось за основу, у него прям завод получился)))
А места ой даже мне не хватает.
avatar
вещь нужная, и полезная, поэтому присоединяюсь ко всем плюсам:). А это у вас мастерская таких размеров ?!?
  • AlD
  • 0
avatar
Спасибо большое. Да вся комната моя мастерская, даже правильнее сказать весь дом. Но все сосредоточено в одной комнате. Плюсы жизни за городом).
avatar
Плюс.
avatar
Почему-то думал, что ставил плюс. Исправляюсь.
Плюсы жизни за городом
Да, ограниченность места в городской квартире очень напрягает.
А если бы… то я бы УХ КАК!!!
avatar
Спасибо Павел. Я когда начинал, то жил в городе, на балконе ютился, с теперешним инструментом не представляю как бы я смог разместиться.
