Ручка "Древних сил" 2 (ворк)

А солнце жжет немилосердно,
Пустыня мертва, как всегда,
Нет в этом мире милосердия,
Лишь ужас, ненависть, тоска…
Добрый день. Звезды в этом месяце сошлись над ручками.
Пролог.
Последняя запись из дневника археолога, профессора Исторического факультета, Университета объединенных миров.
21.10.2352 (по земному времяисчислению)
Сегодня, нами был найден еще один артефакт неизвестного происхождения. В этот раз все меры безопасности были соблюдены. Плазмограф указывает на еще более древнее происхождение предмета. Больше никаких исследований проводить не можем, надвигается буря, лишь бы выдержали щиты. Ненавижу эту забытую Богом планету, прошел лишь месяц после нашего прибытия, а уже трое погибли, а двое пропали без вести. И этот артефакт, кто его здесь оставил и зачем, что они хотели этим сказать? Странники, древние, или кто-то новый? Призраки за которыми человечество гонится с тех пор как вышло за пределы своей галактики…
Далее записи обрываются.
Уважаемый Виталий (usstik63) в прошлом моем топике, сказал: «Красиво и интересно, жаль опять без ворка. +» Хочу исправить такое положение вещей, относительно ворка и представляю, этапы создания данной вещицы. Инструмент простой, материалы незамысловатые.

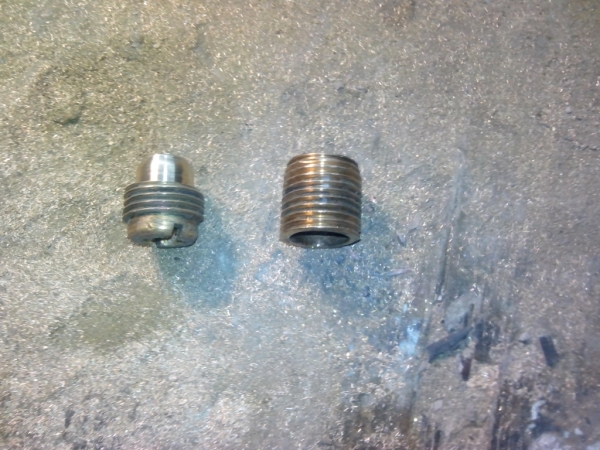

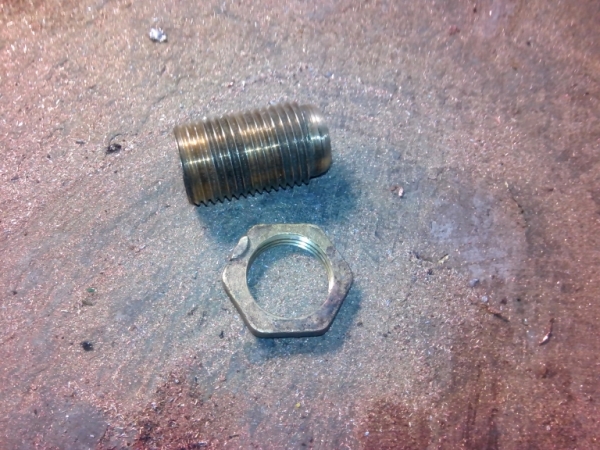

В силу того, что с резьбами у меня бывают накладки, в первую очередь подбираю их.

Так как делаю копию, а оригинала у меня уже нет, то по фотографии примерно размечаю и прикидываю размеры.

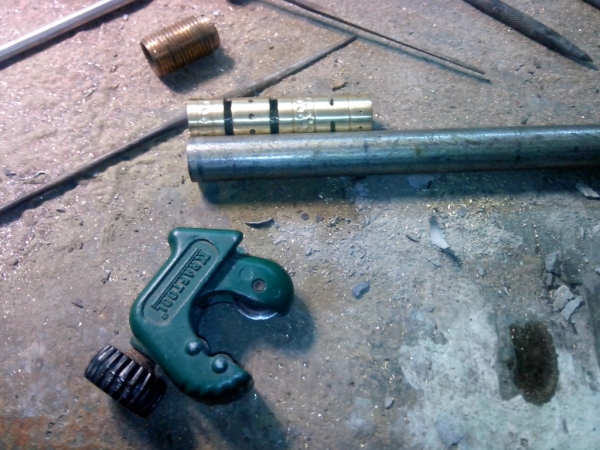

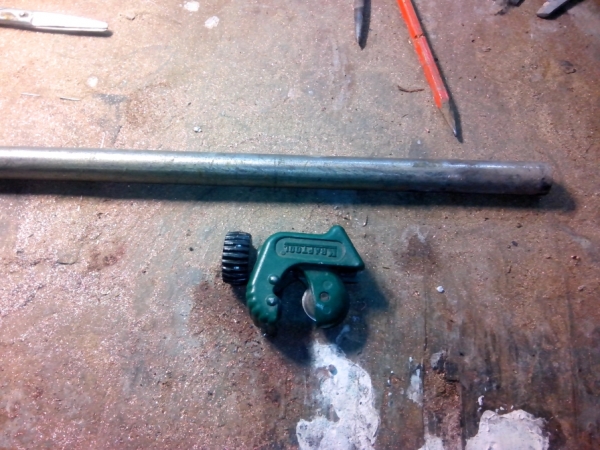

Отрезаем нужный кусок трубки от старого душа (д. 16 мм.). Использую для этого небольшой труборез как видно из фото, куплен летом прошлого года на Староконке, привет Павлу (DoubleP), он тогда в гости приезжал и присутствовал при покупке. Хорошая вещь, правда все никак не соберусь купить и заменить ролик, у меня сломана часть режущей кромки.

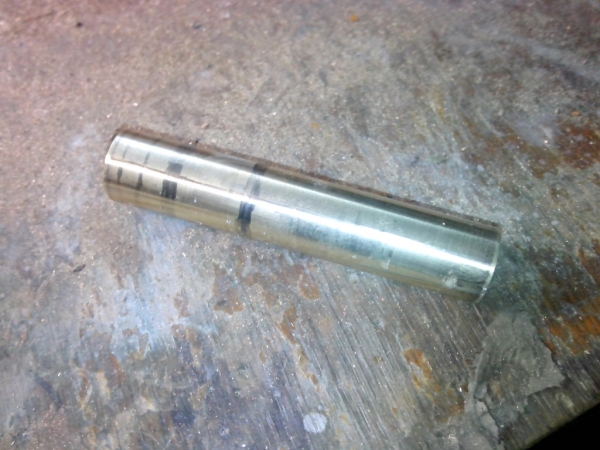

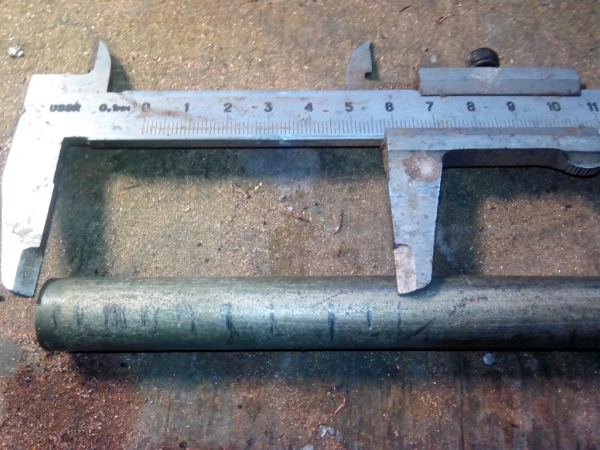

Отрезанный кусок длинной 6,5 см.

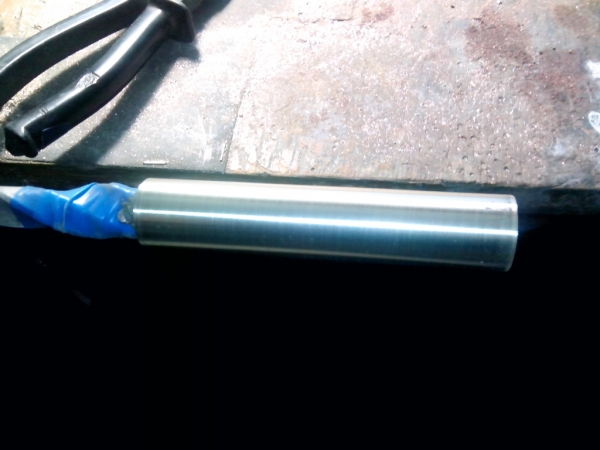

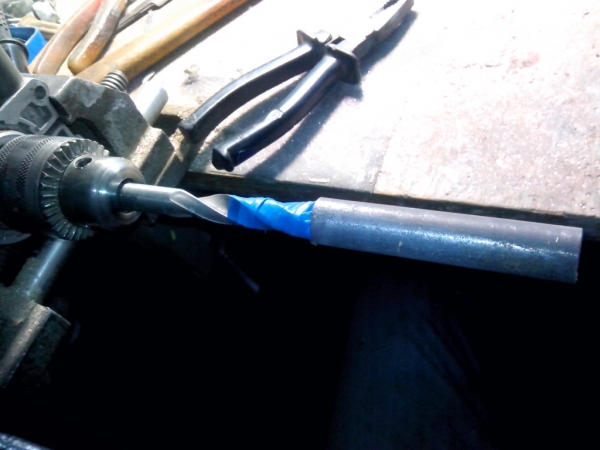

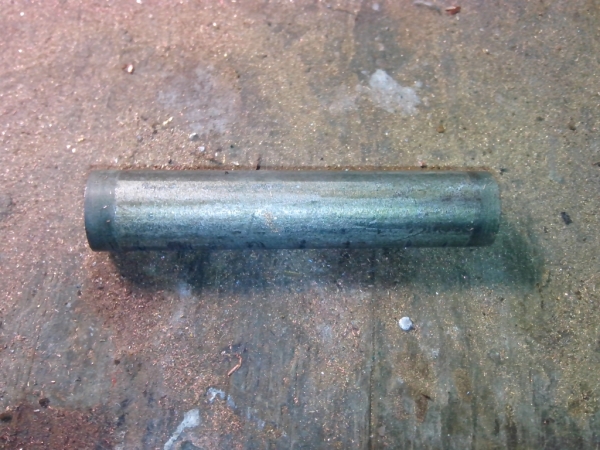

С помощью дрели убираю старый хром, почему так по дурацки закрепил в дрели станет яснее через несколько фотографий. :)))

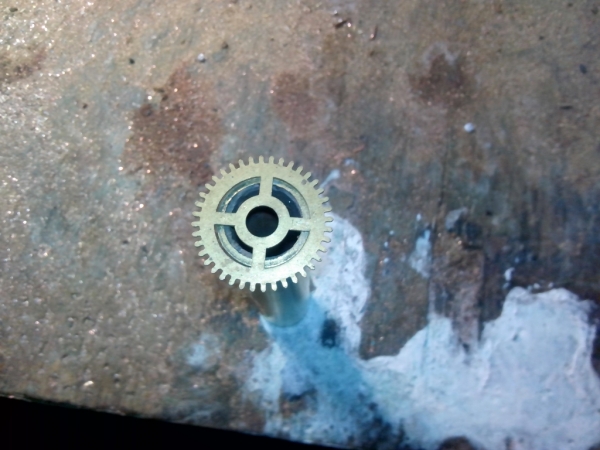

Далее мне нужно разметить заготовку на четыре равные части, можно использовать шестерню, для этих целей. Прикладываем, делаем отметки, а далее карандашом проводим линии.

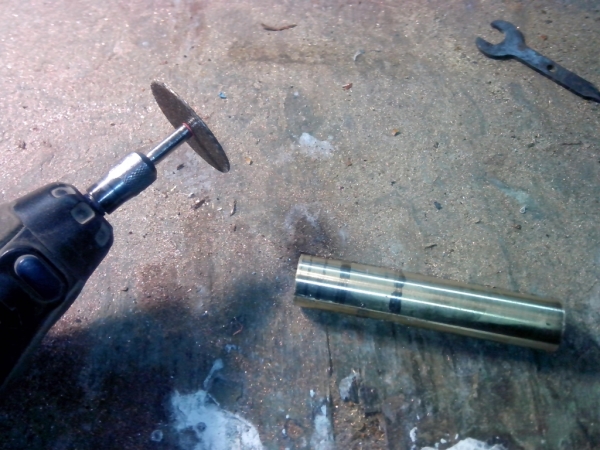

Примерная разметка. Можно выпиливать все что нужно.

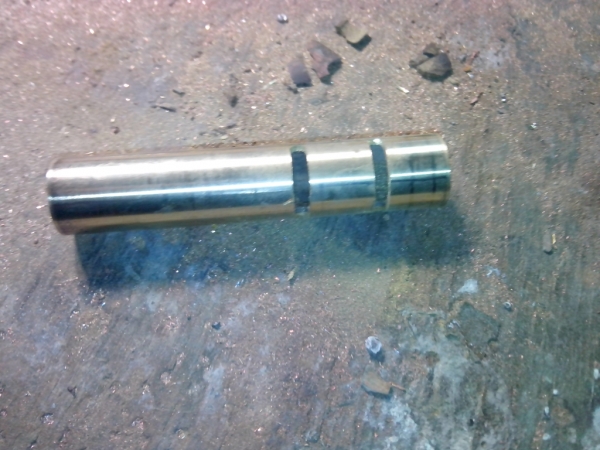

Готово, начало положено.

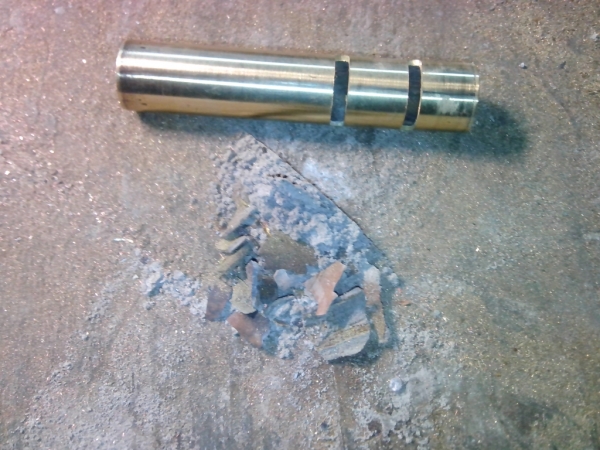

На фото если присмотреться можно увидеть, небольшую горку гамулы — это накипь, которая отложилась в трубе за годы использования. Держится очень крепко, так просто оторвать не получается, из-за нее и не мог нормально закрепить трубу в дрели.

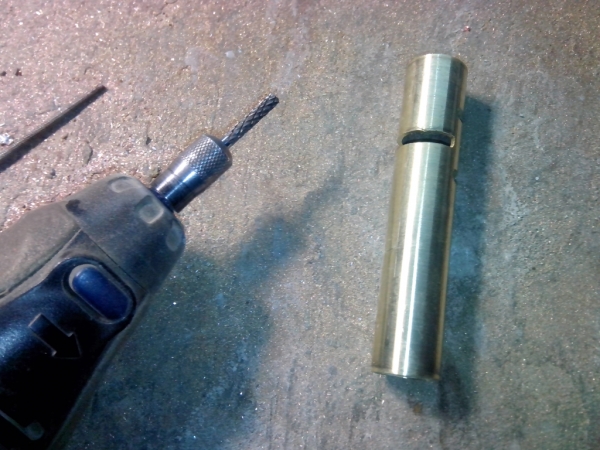

Подравниваю пропил буром.

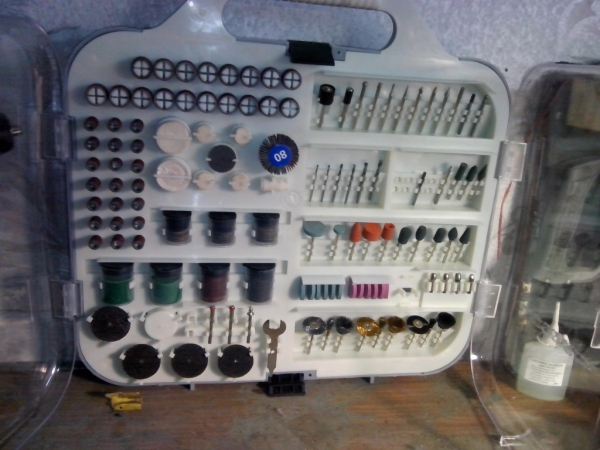

Обращаю ваше внимание на этот набор, купил его неделю назад на «Розетке» всего за 240 грн. Как по мне очень удачное вложение средств. Если покупать все предметы, находящееся в нем в розницу, получится значительно дороже. Что меня особо порадовало так это 4 цанговых зажима, мой родной дремелевский разболтался уже давно и вообще ничего не держит.

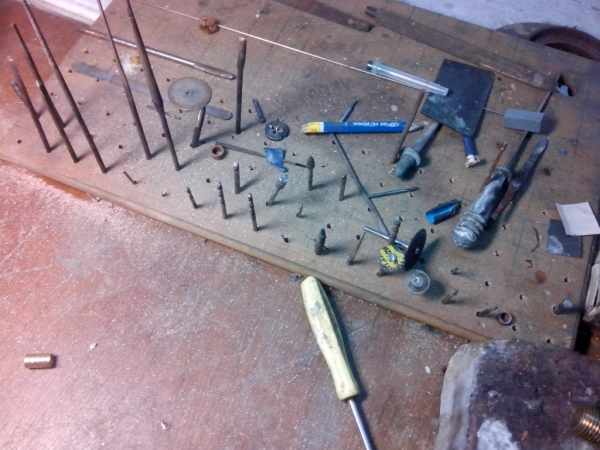

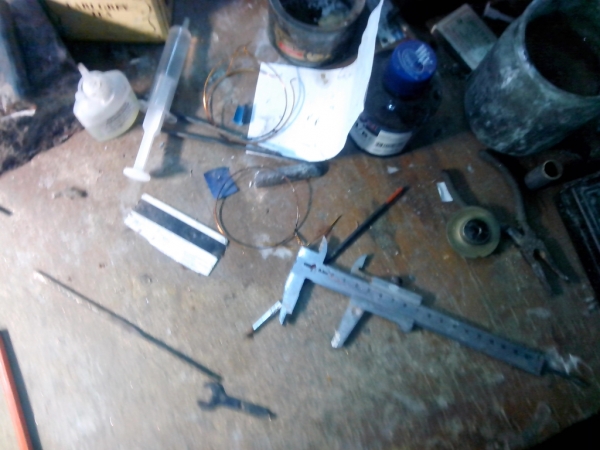

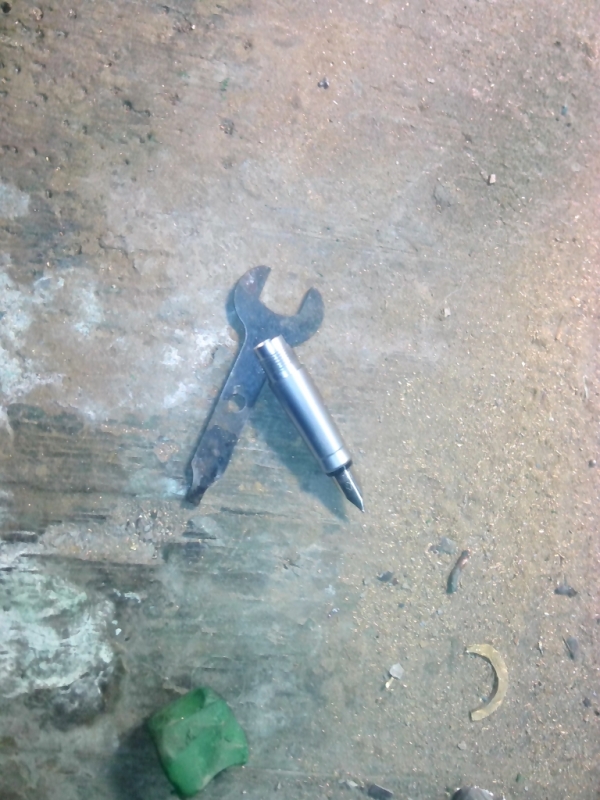

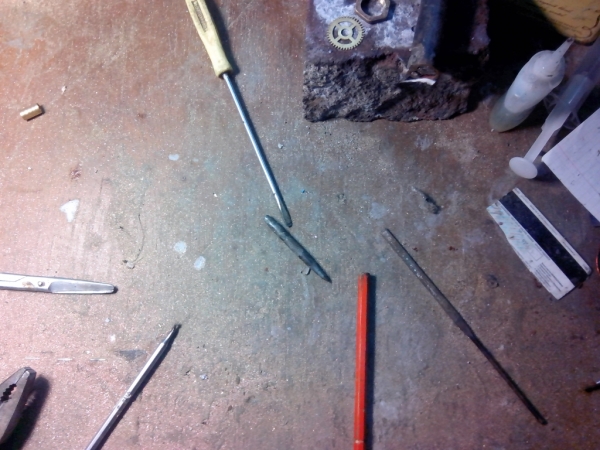

3 из 4 выше представленных фото, смысловой нагрузки почти не несут. На них я пытался найти керно, чтобы просверлить нужные отверстия. Само керно, которое оказывается тупо лежало посреди стола, представлено на последнем фото.


Керно — найдено, отверстия — просверлены.

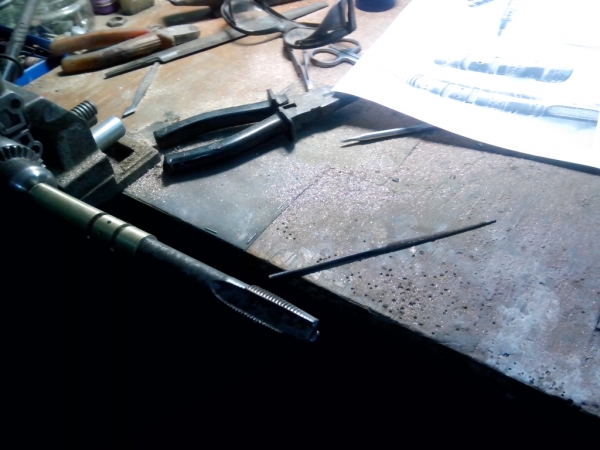

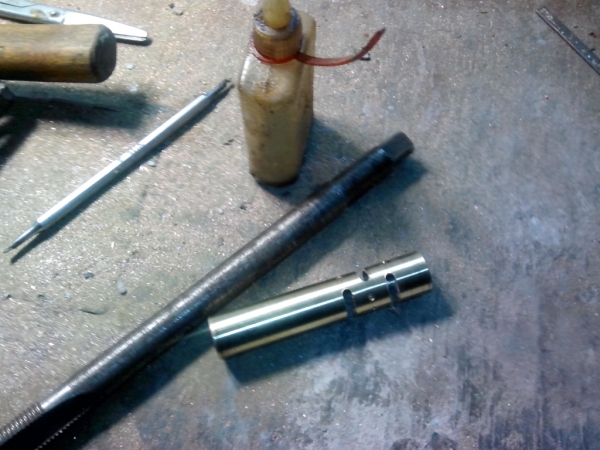

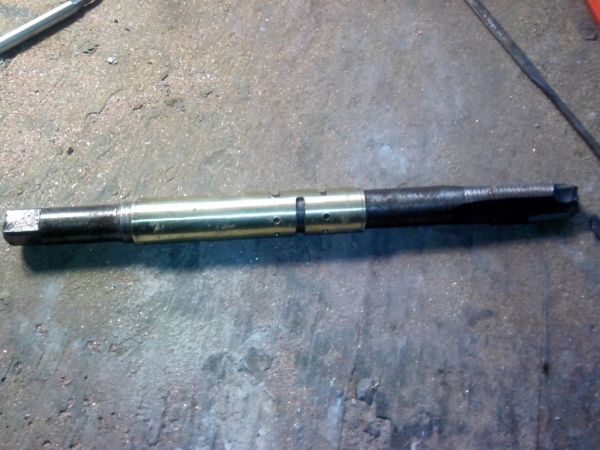

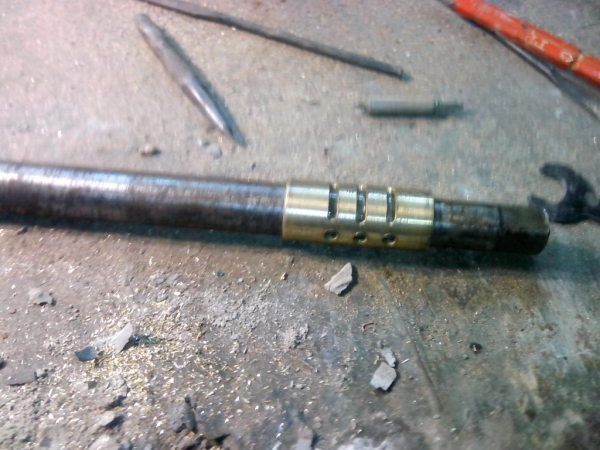

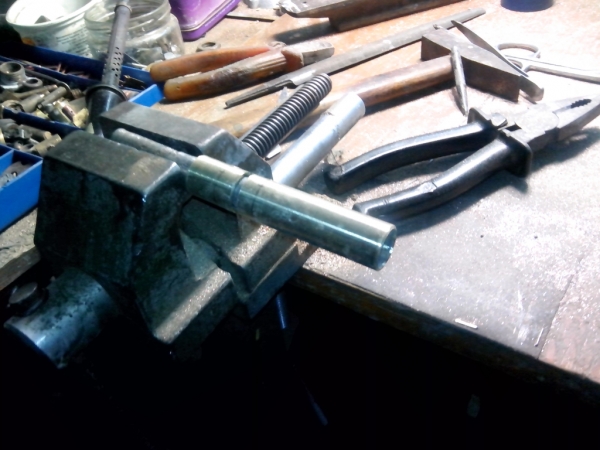

Дальше точу канавки, для этого желательно зажать заготовку в дрели, но диаметр не позволяет, патрон всего на 13 мм, а нужно 16 зажать. Нахожу подходящий по диаметру вал, им оказывается большой метчик, смазываю его маслом и нежно набиваю трубку. К слову, канавки все-равно идеально ровными не получились, но это не столь заметно и важно.

Делаю каверны использую обломок какого-то вала, точно помню, что нашел его в часах.

Аналогичные действия нужно выполнить и по отношению ко второй заготовки, чтобы ей обидно не было. Ее длина 3,5 см.

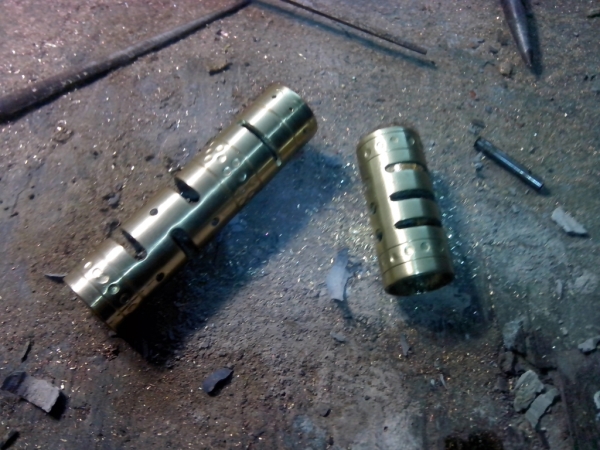

Сладкая парочка :))

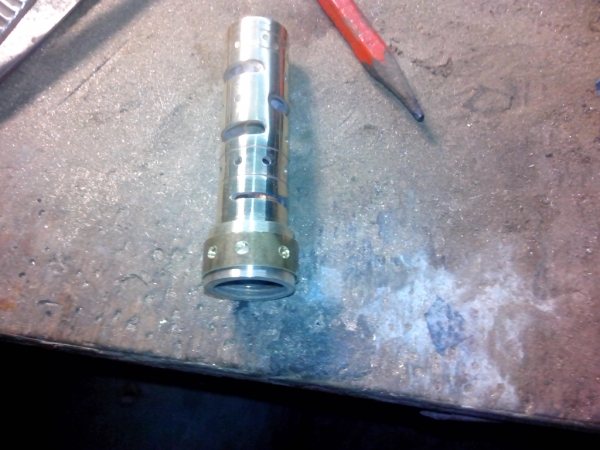

Колпачок, с ним, также нужно поступить как и с выше упомянутыми деталями, думаю вы догадались, чтобы он тоже не обиделся.

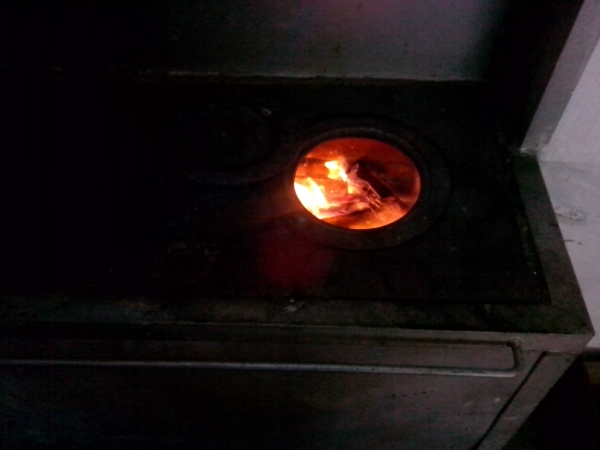

В этом адском горниле, под простым названием печь, я в холодную пору года отжигаю нужные мне запчасти для изделий.

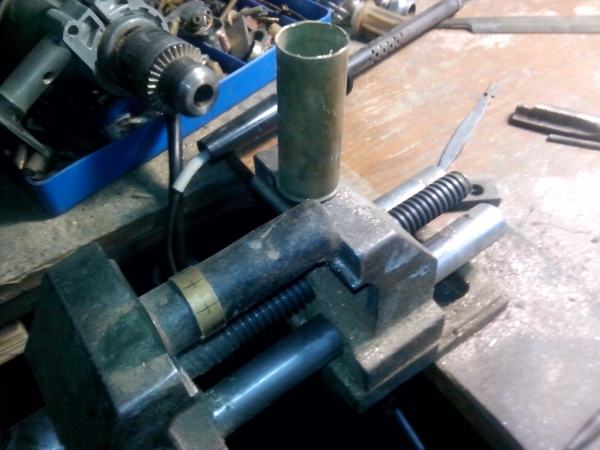

И снова — отрезаем трубку длиной 4 см, она послужит для соединения 2-х выше изготовленных деталей. Снова отвлекусь, введение этой втулки в конструкцию изделия — одна из самых тупых моих идей. Чтобы потом вставить сетку нужно такие чудеса терпения и выдержки проявить, что не получится передать.

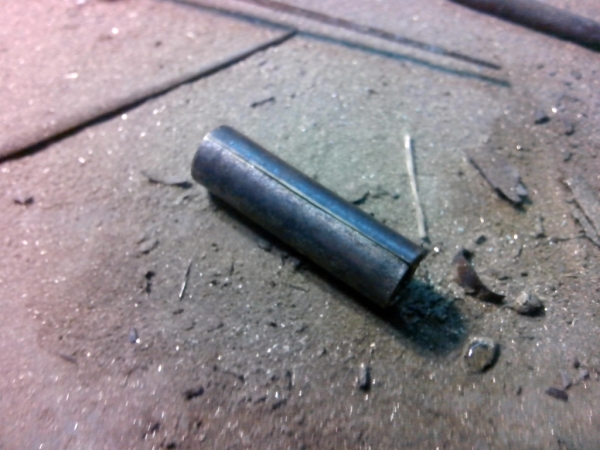

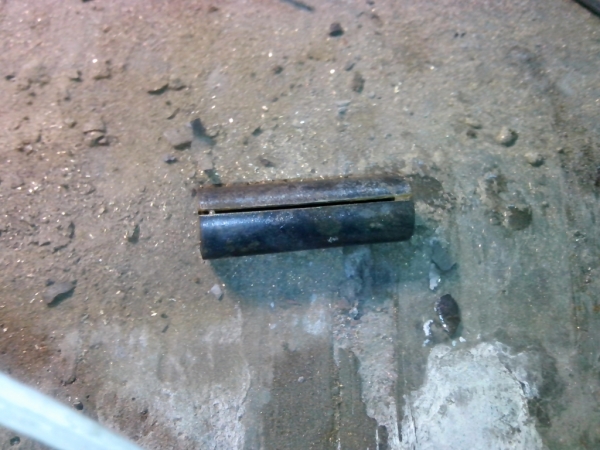

А трубка то, большего диаметра, чем нужно, а нужного то у меня и нет. Уменьшаем, можно даже не спаивать, стык уберется все-равно.

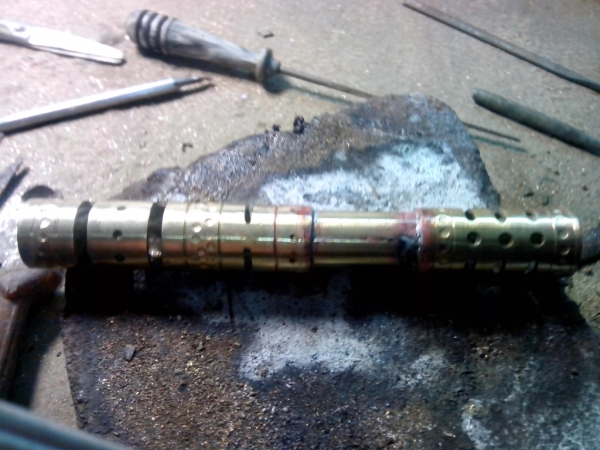

Соединение и пайка ПОСом.

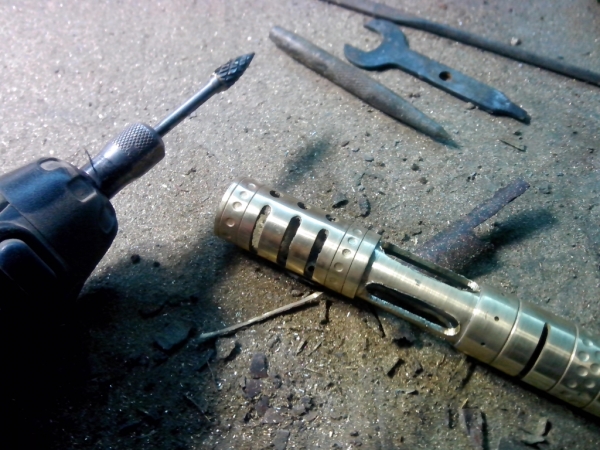

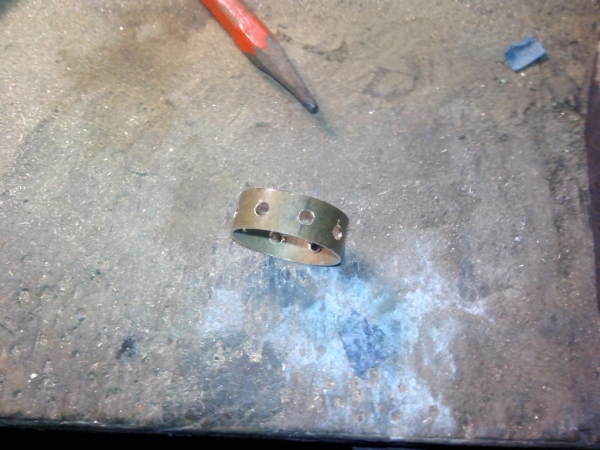

Делаю окна и убираю стык.

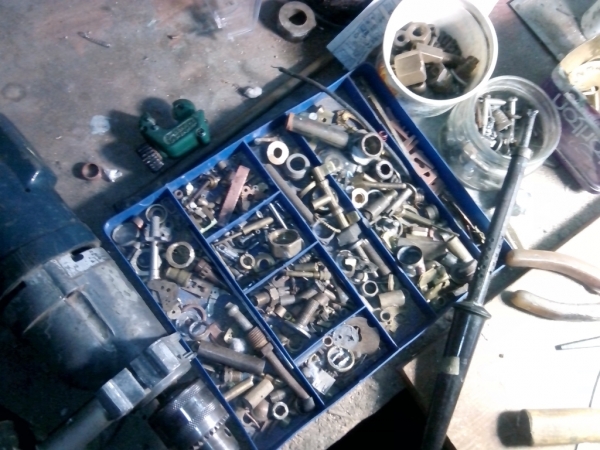

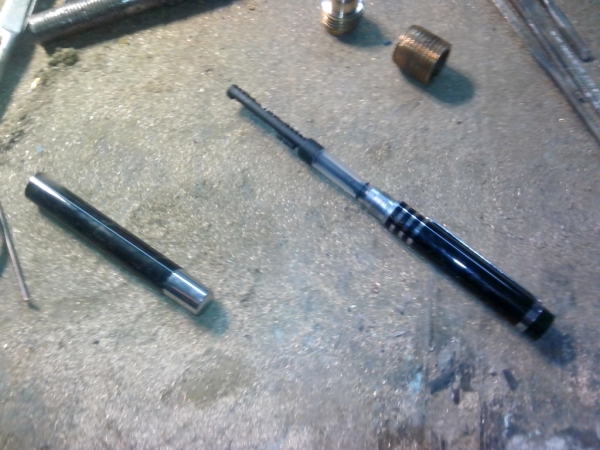

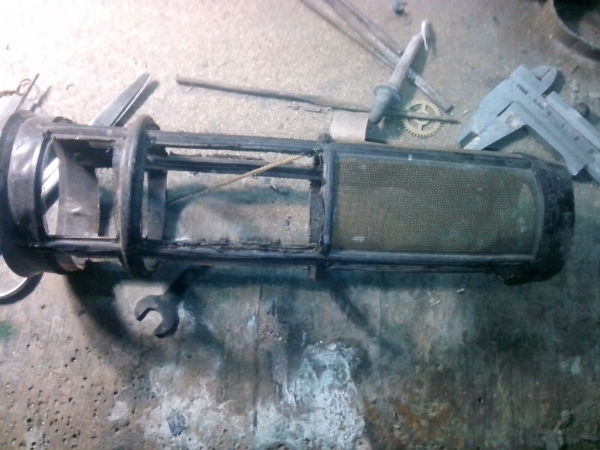

Донор, уже правда немного распиленный.

Вторая часть резьбы.

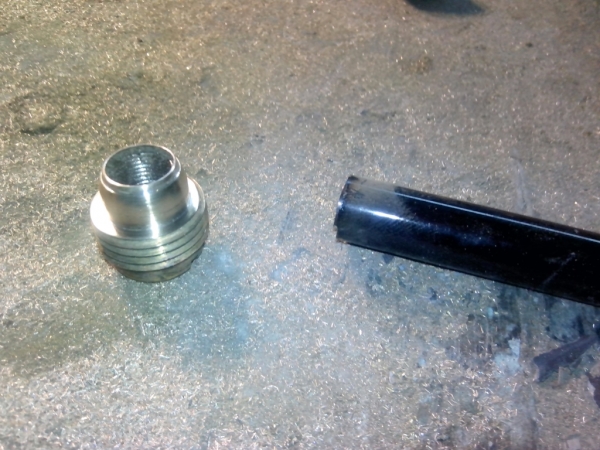

От донора забираем сердце, то есть втулку с резьбой. Она тоже латунная, что позволяет припаять ее к резьбе, через небольшую проставку.



Без комментариев, закрываем накладкой стык пайки.

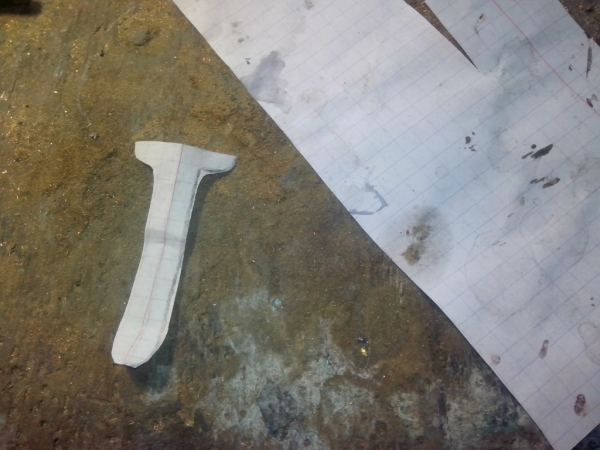

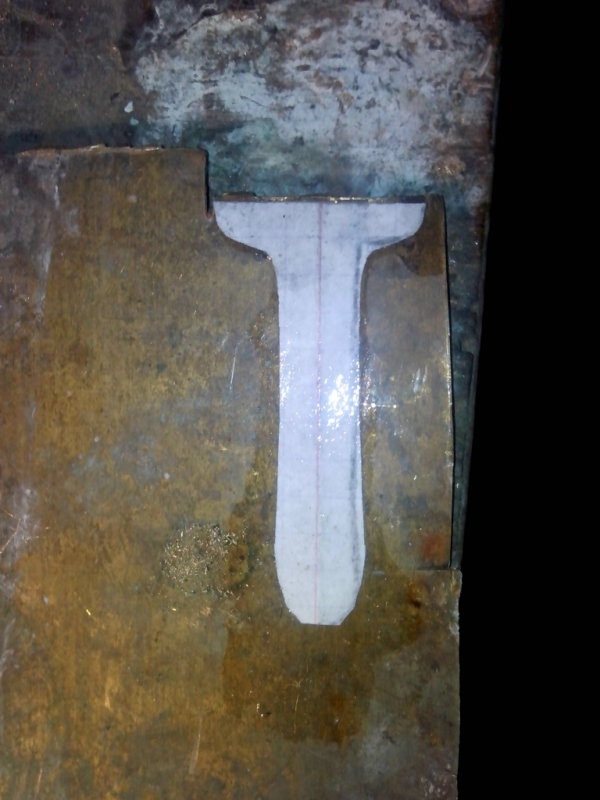

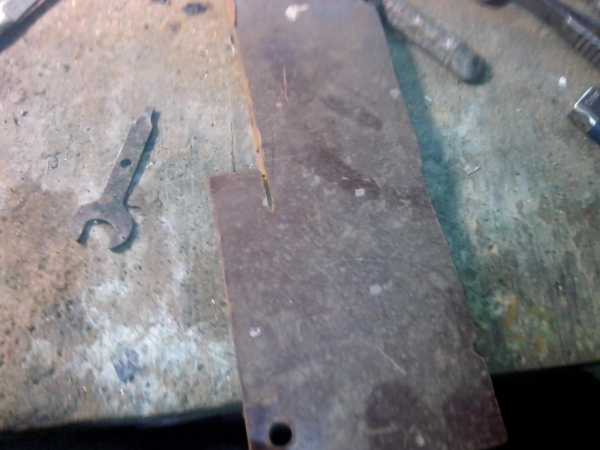

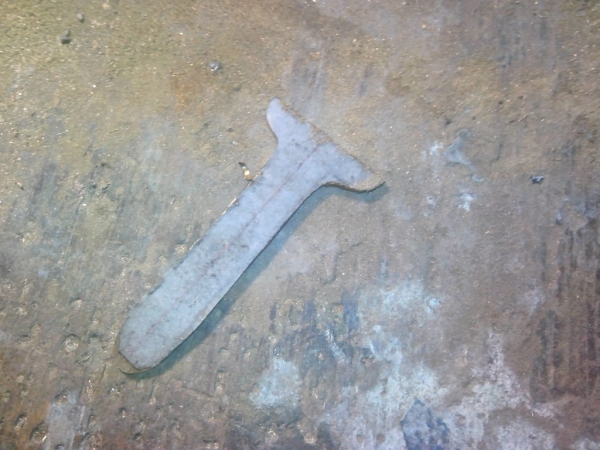

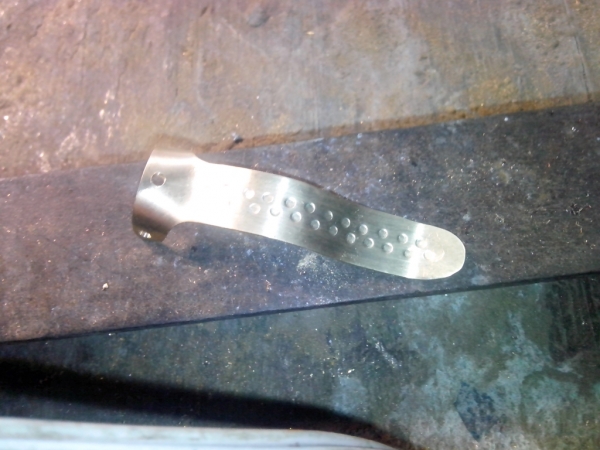

Из небытия появляется держатель. Для его появления необходимо станцевать румбу или ча-ча-ча, а хотя нет, всего лишь разметка, выпиливание и выгибание. :))

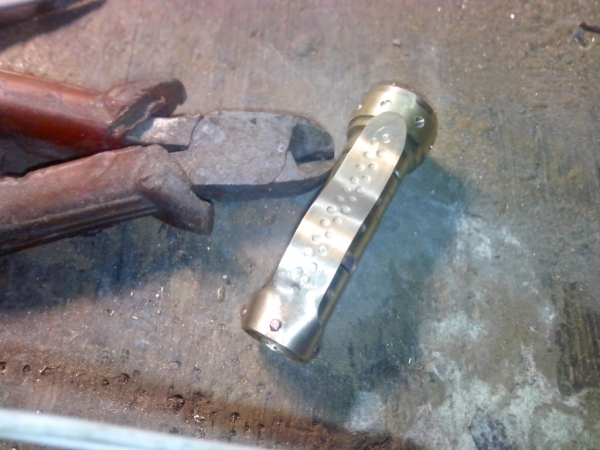

Делаю заклепки из 2 мм проволоки.

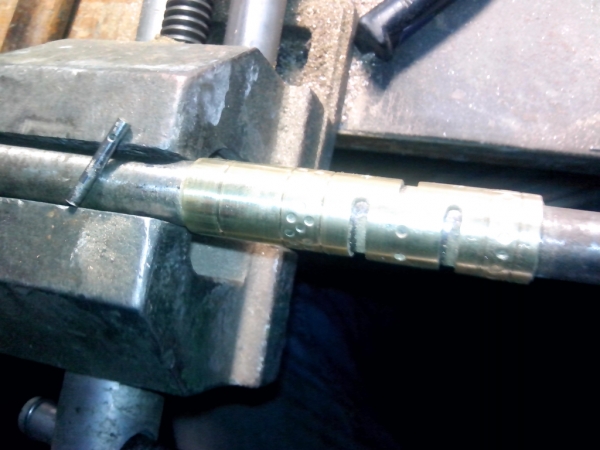

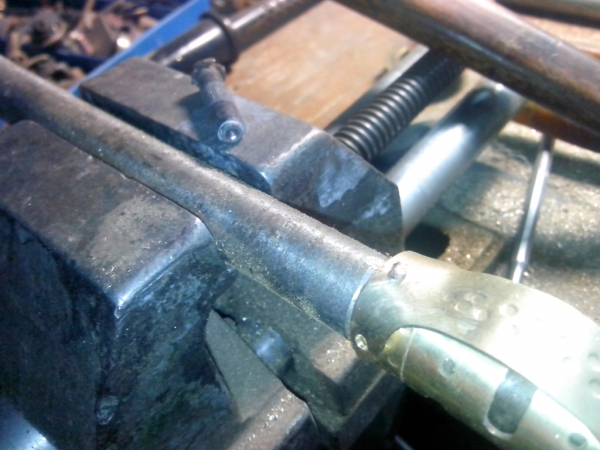

Клепка. Из часовой втулки сделал формирователь для головок заклепок.

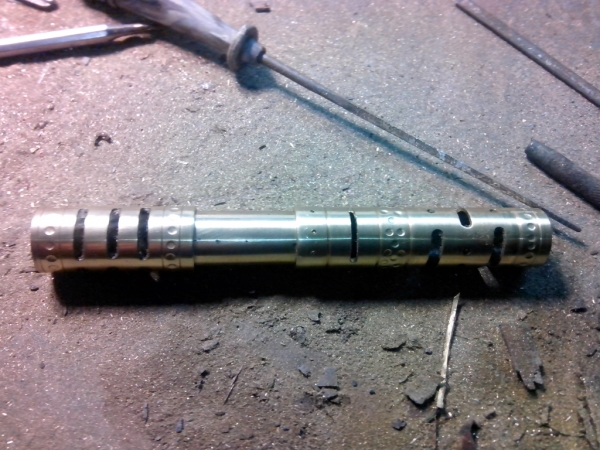

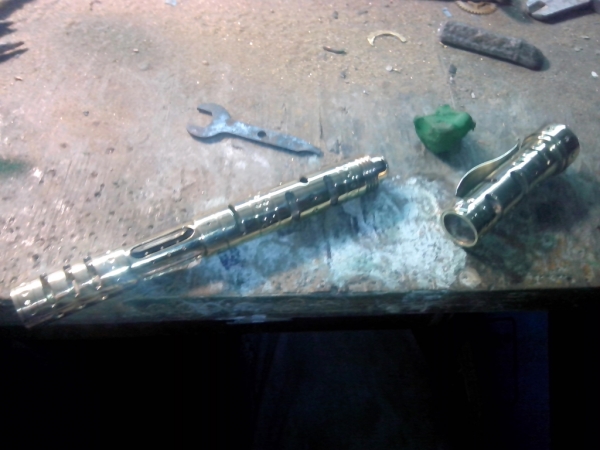

Готово, проходимся наждачкой. Я лично начинаю с 240, далее 400 (500) 1000 и полируем перед отправкой в душегубку. После полировки протираю растворителем.

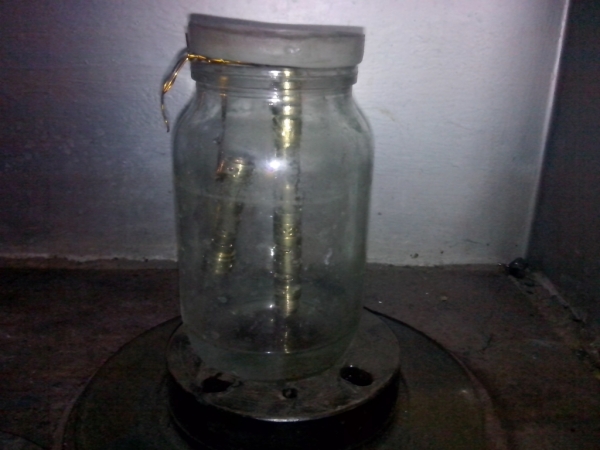

Поставил на печку, немного не углядел и нашатырь закипел, первый раз получил такую патину, правда немного неоднородную.

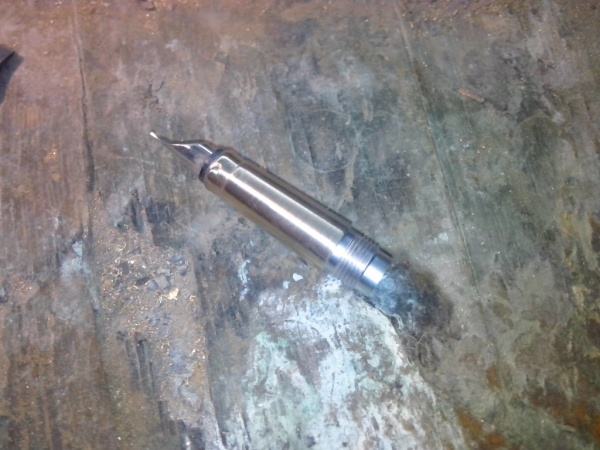

Пока ручка покрывается патиной, сдираем покрытие с донора о оголяем чистый метал.

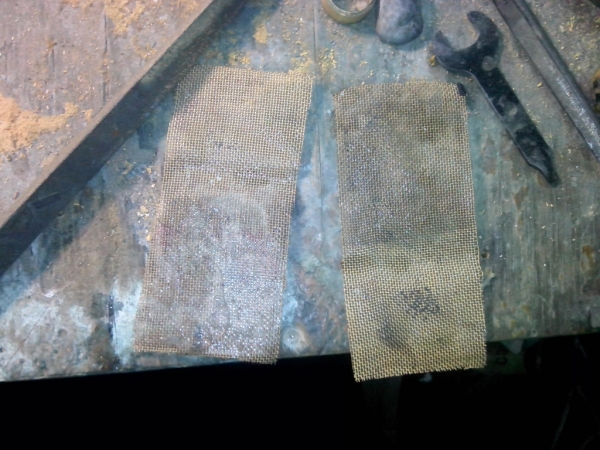

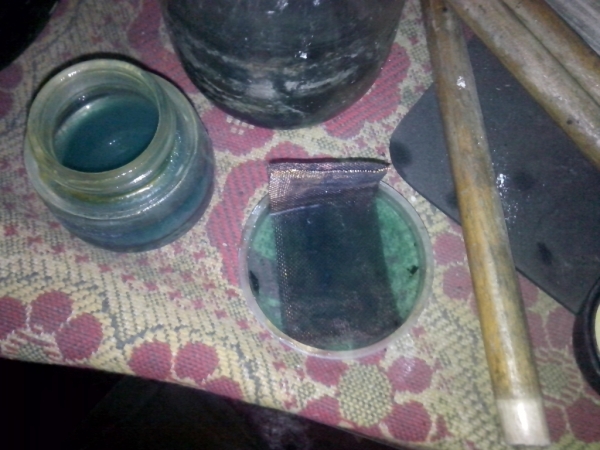

Сетку вырезанную из фильтра, отправляю после отжига в азотную кислоту, она уже почти выдохлась, поэтому отправляю на долго. После нее сетка идеально чистая.

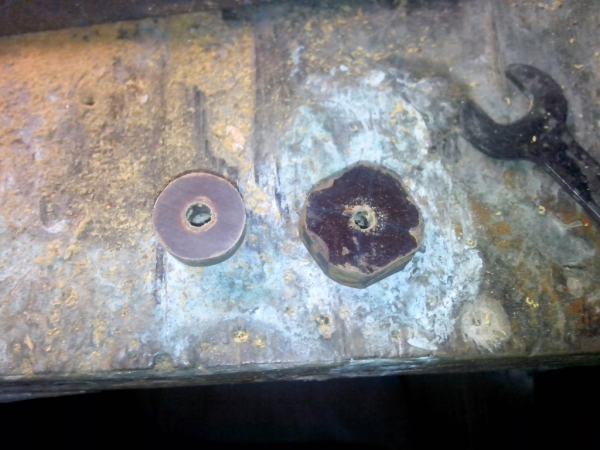

Эбонитовые или текстолитовые втулки на торцы, забыл, что есть что.

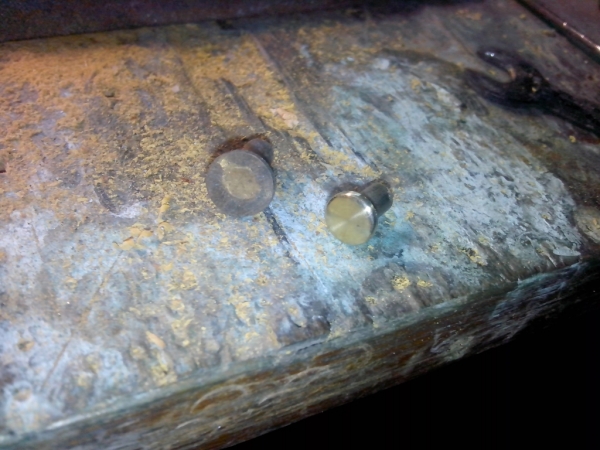

Пимпочки для торцов из латунных заклепок.

Сетка после азотки. Из-за плохого раствора — не идеальная, но довольно таки чистая.

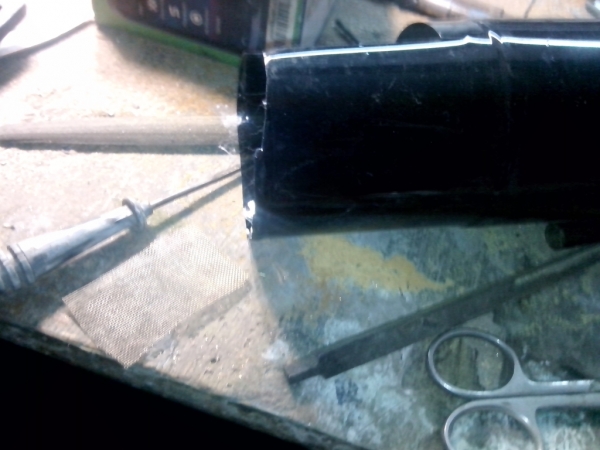

Во всех ручках сетку изнутри подпираю черным пластиком вырезанным с бутылки из под энергетика :))).

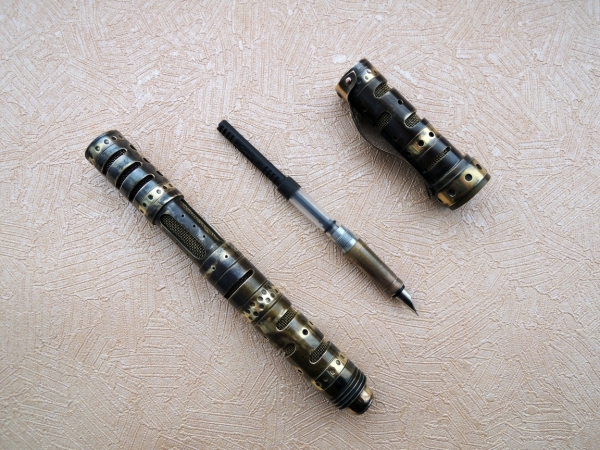

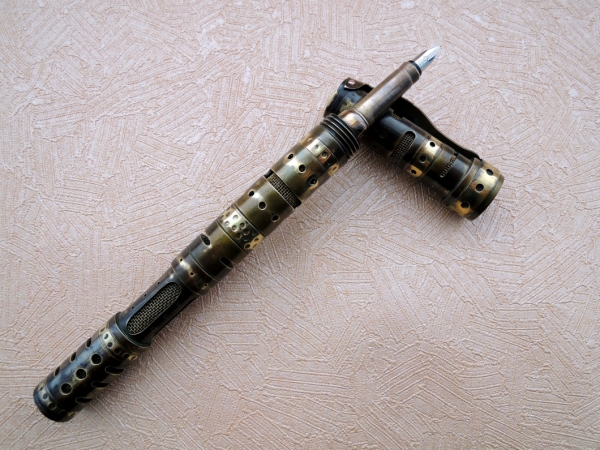

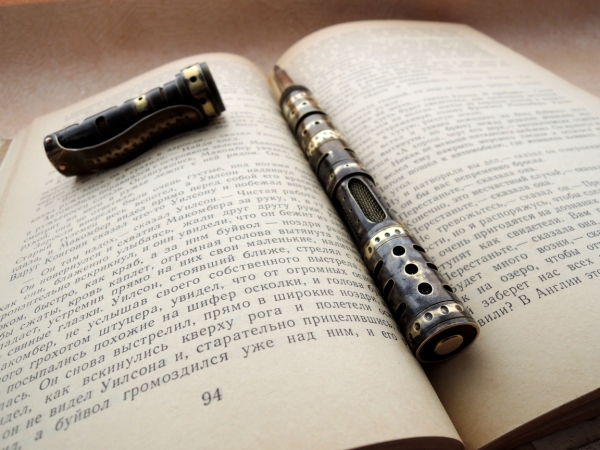

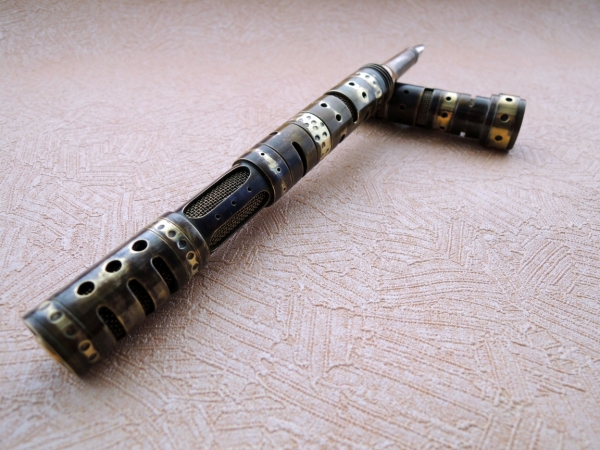

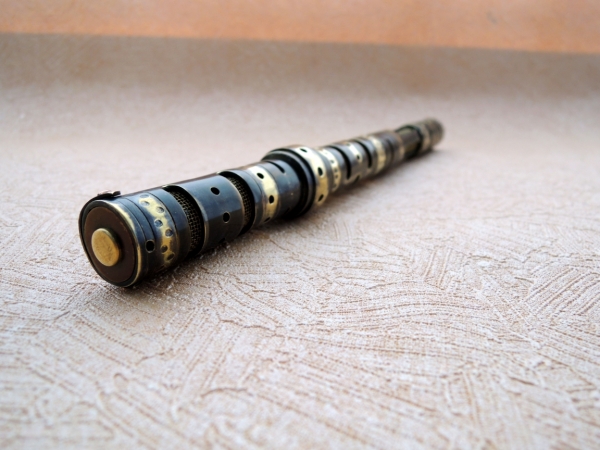

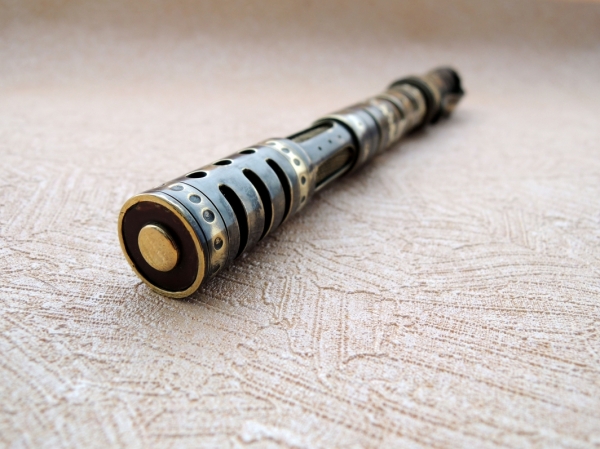

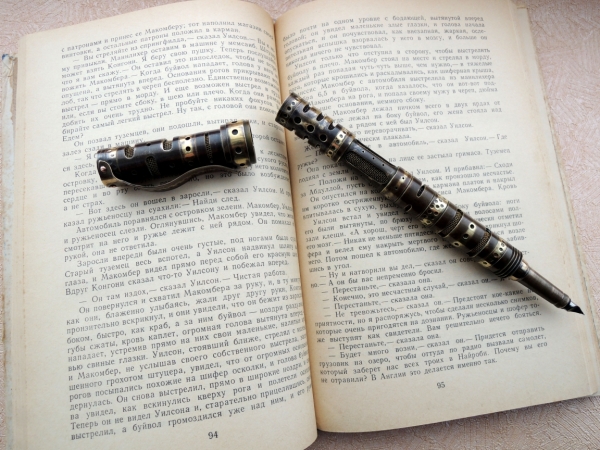

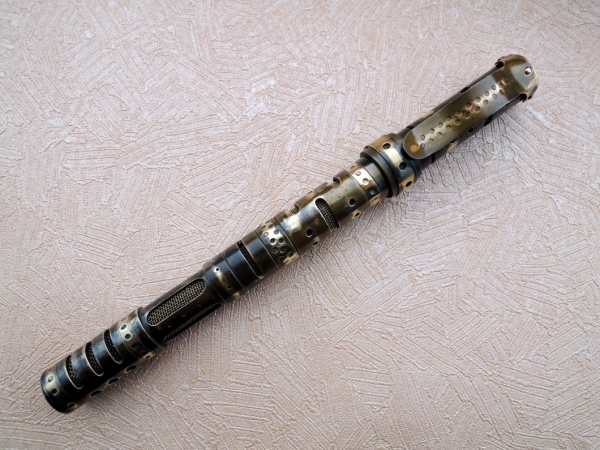

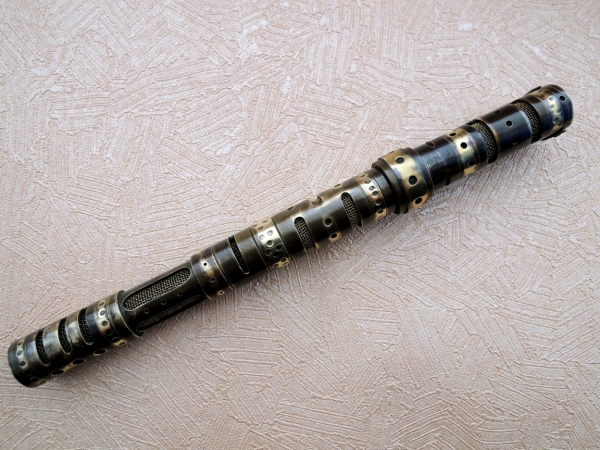

Всем спасибо за просмотр. На возникшие вопросы с удовольствием отвечу. Далее нормальные фото изделия.
