Доброй ночи друзья, решил я как в старые, добрые времена заснять ворк по своей самой популярной ручке. Некоторые моменты уверен пропустил, это случайно, поскольку ворк сборный, начинался на одной группе ручек, а закончился совершенно на другой. Если будут вопросы — задавайте.
Материалы: обязательно гнутая медная трубка, поскольку с ровной просто не интересно работать 12 мм., трубка — 14 мм, сделанная мной, готового размера нет, все остальное по мелочи: запчасти от заводской ручки, шестерни.

Ворк по ручке ИВСм.

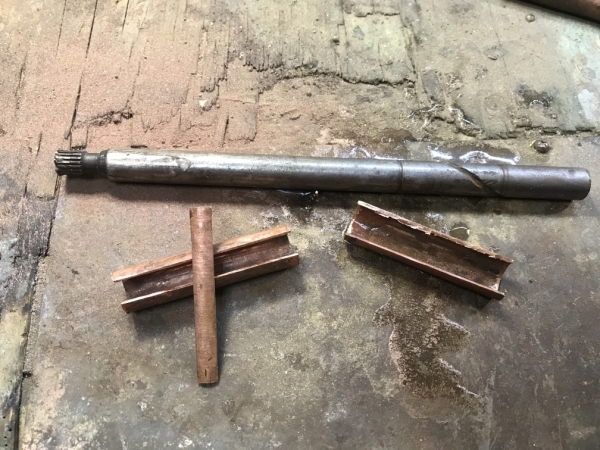

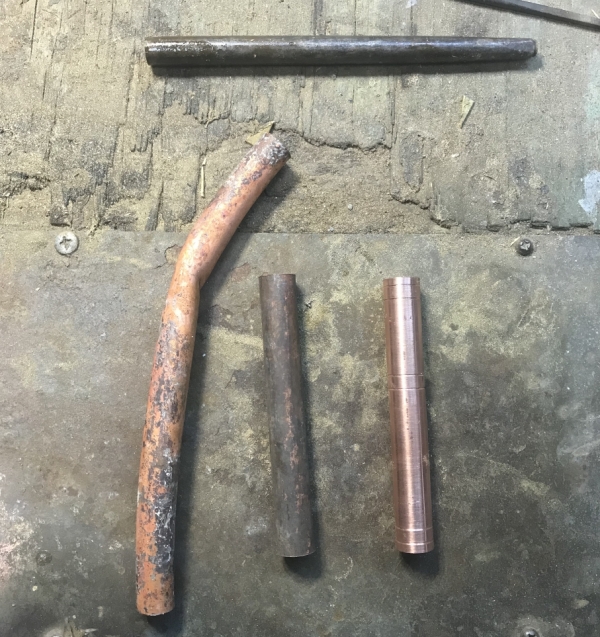

Берем гнутую трубу, пилим ее.

Ворк по ручке ИВСм.

Затем ровняем для наших дальнейших целей.

Ворк по ручке ИВСм.

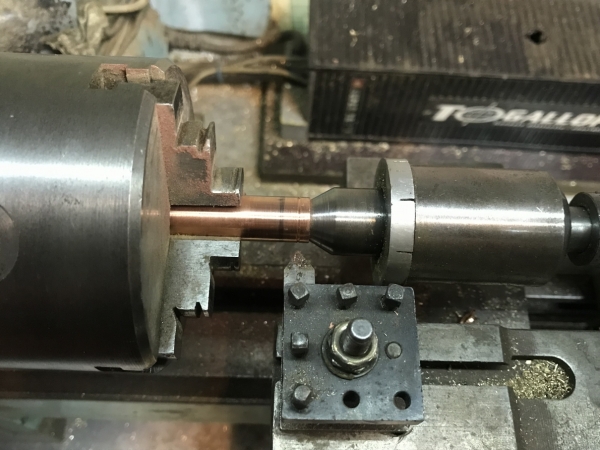

Точим канавки. Раньше это делал с помощью дрели и напильника, сейчас — сами видите, почти ничего не изменилось.

Ворк по ручке ИВСм.

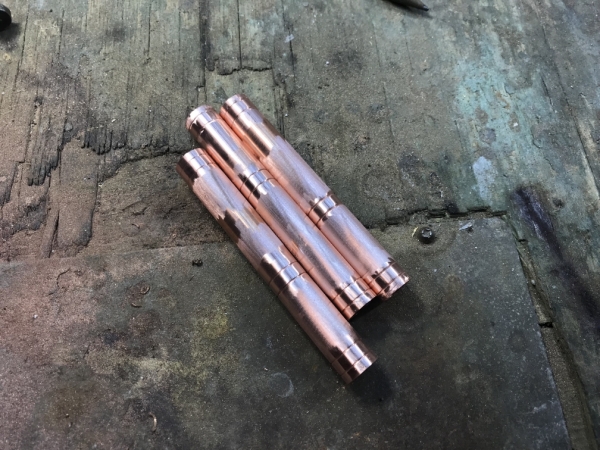

Получаем такие заготовки.

Ворк по ручке ИВСм.

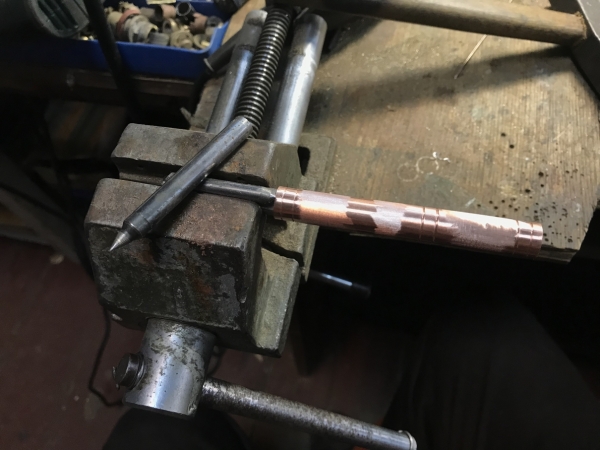

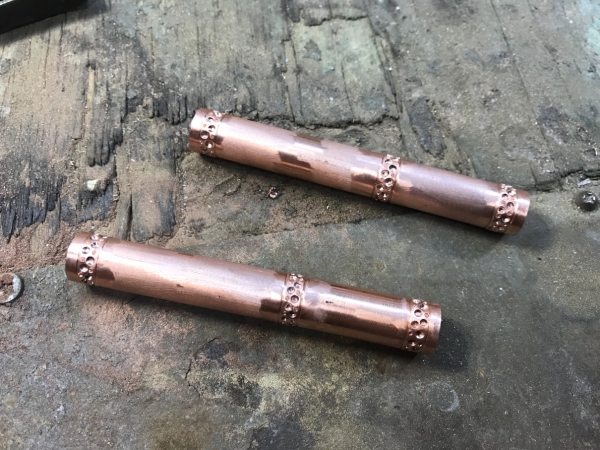

Стучим по нужным местам кернами и молотком.

Ворк по ручке ИВСм.

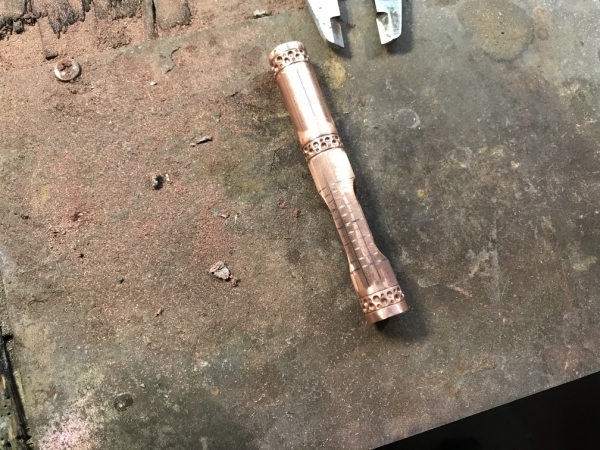

Итог постукивания.

Ворк по ручке ИВСм.

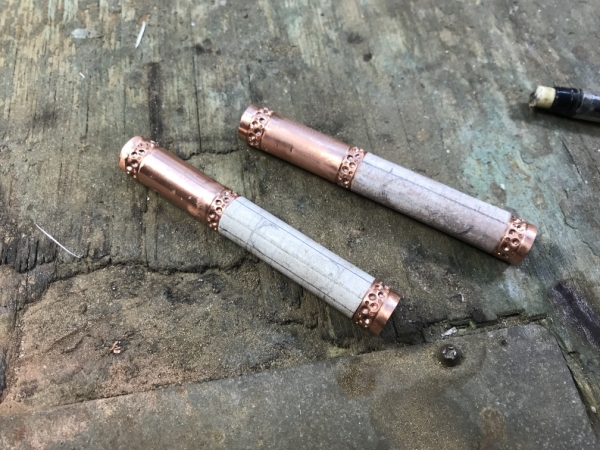

Рисуем и клеем разметку для окон.

Ворк по ручке ИВСм.

Далее разметка по месту для отверстий 1 мм. Которые в процессе выравнивая превращаются в 1,2-1,3 мм, а в особо тяжелых случаях (Луна не в той фазе и т.д) в 1,5 мм.

Ворк по ручке ИВСм.

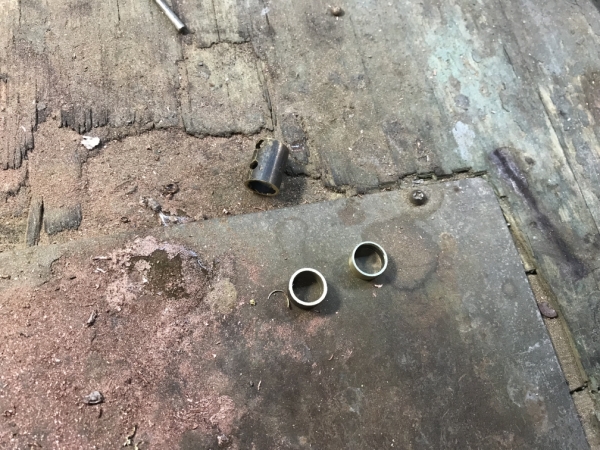

Кольца-заготовки для торца ручки.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

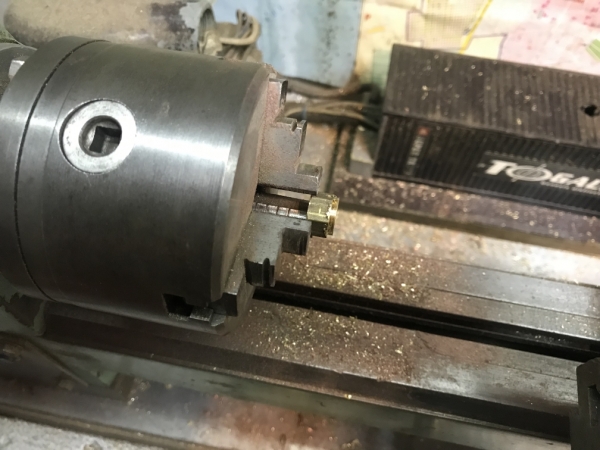

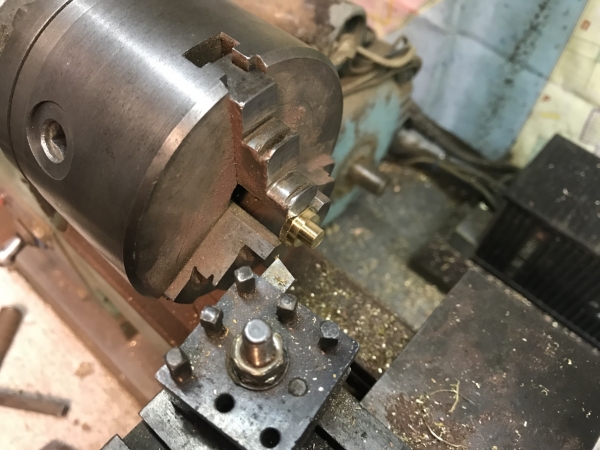

В той же дрели, точим из прута деталь которая вставляется в кольцо из фото выше. Точиться таким образом, чтобы она заходила внатяг и выступала из кольца, это делается чтобы торец проще было припаять.

Ворк по ручке ИВСм.

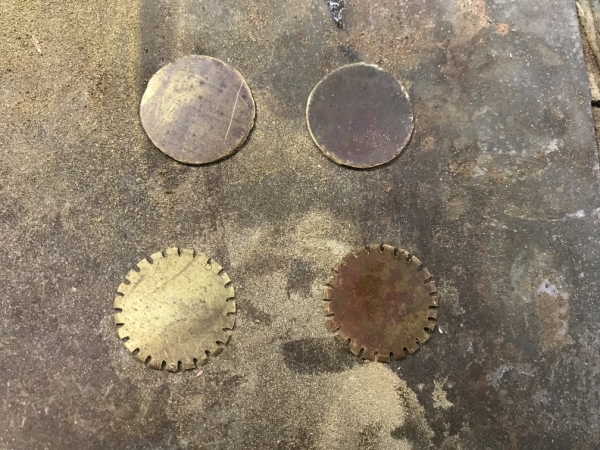

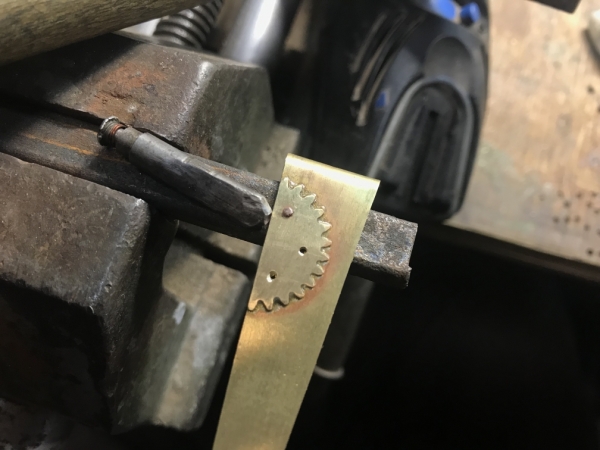

Делаем шестерни. Вырубаем круги из тонкой латуни.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

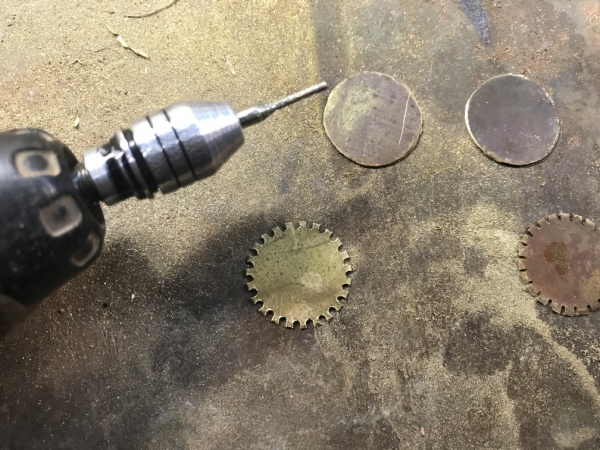

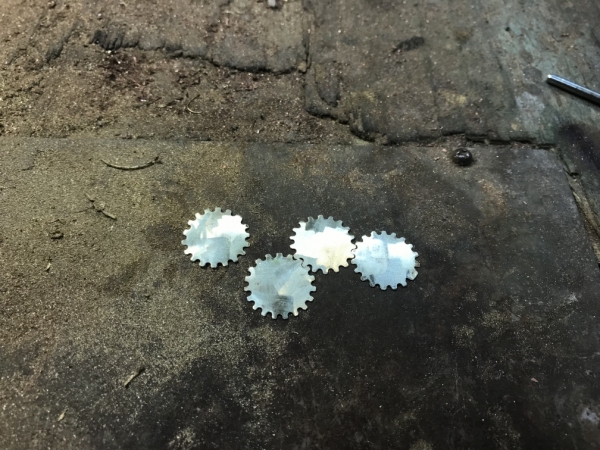

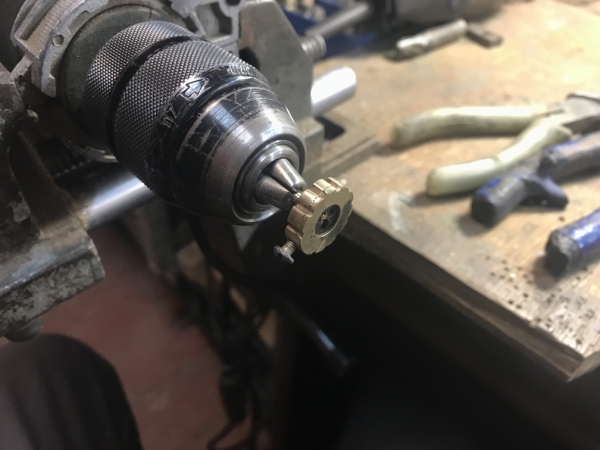

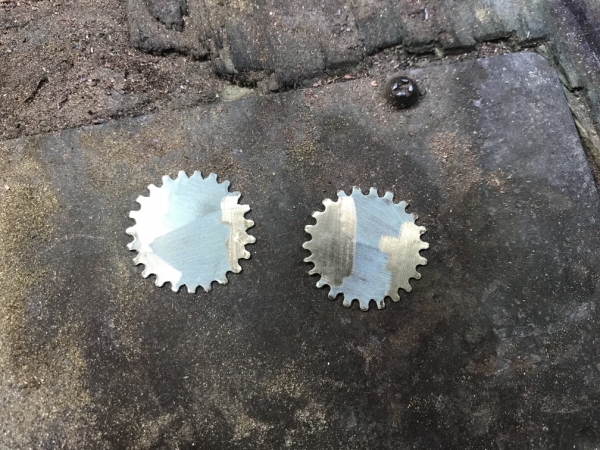

Обрабатываем. Радуемся когда они получаются более реалистичными и грустим, когда они похожи на мультяшные. Ранее я использовал настоящие и паял их в стик с вырезанными окнами. Но с такой технологией намного проще.

Ворк по ручке ИВСм.

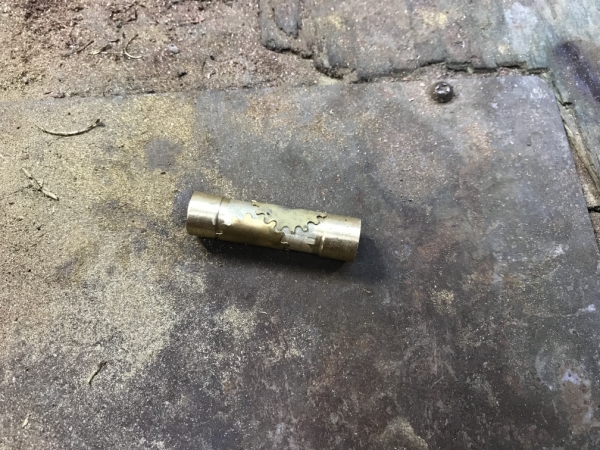

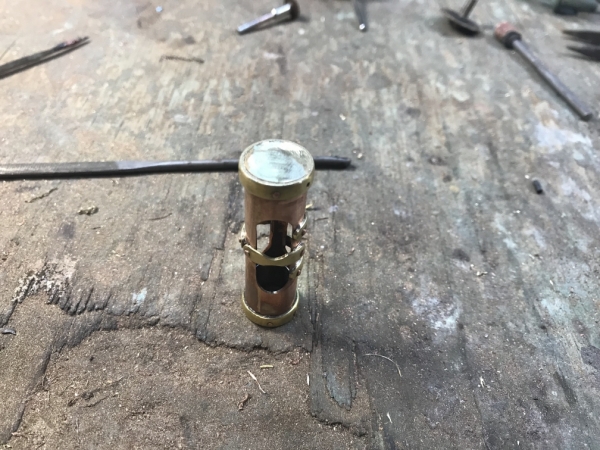

Также нужно выточить небольшую гантельку, с обязательным внутренним диаметром 8 мм, иначе поршень с чернилами не пройдет. На нее сворачиваем и паяем шестерни.

Ворк по ручке ИВСм.

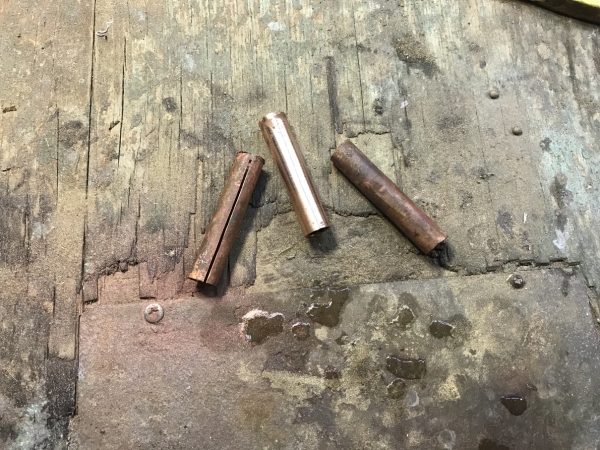

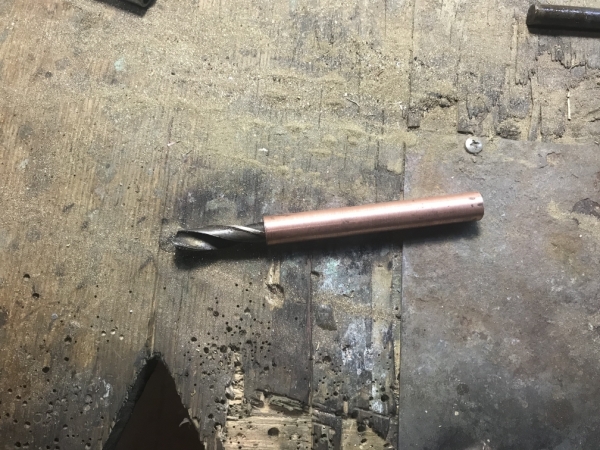

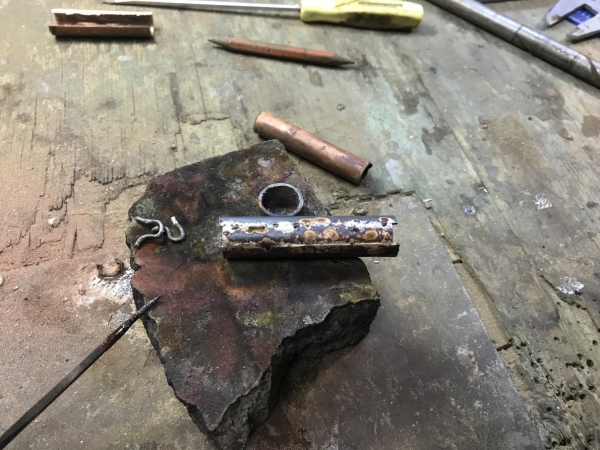

Колпачок. Все просто, нужны обрезки от гнутой трубы. Вообще есть 2 варианта создания труб нужного диаметра. Первый — уменьшение трубы большего, второй — расширение трубы меньшего. Здесь использован второй.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Вырезаем вставку, подгоняем, паяем. В дальнейшем один шов будет вырезан точно, а если повезет, то и второй. Поэтому обязательно, один должен быть идеальным.

Ворк по ручке ИВСм.

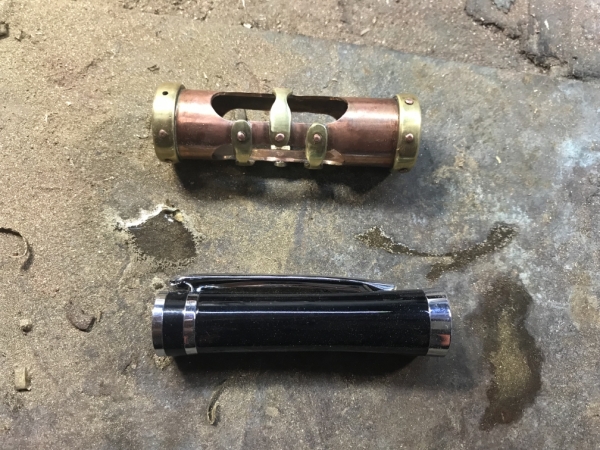

Далее я отвлекся, не скажу чем занимался, получился почти готовый колпачок. Кольца с 16 мм трубы встают идеально, почти всегда, но бывает нужно доработать фрезой. Заклепки из 1 мм проволоки. В верхнем кольце оставляем 2 отверстия.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

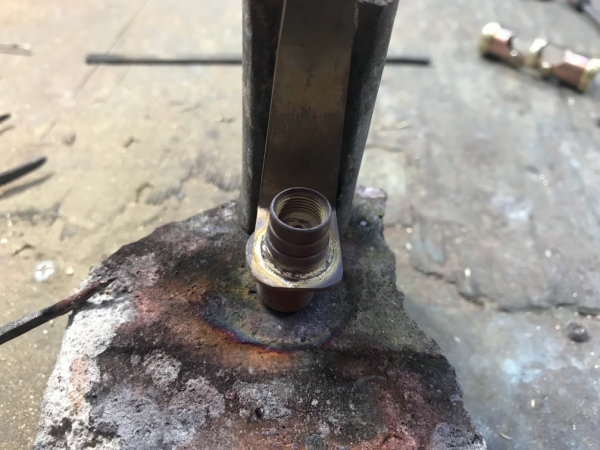

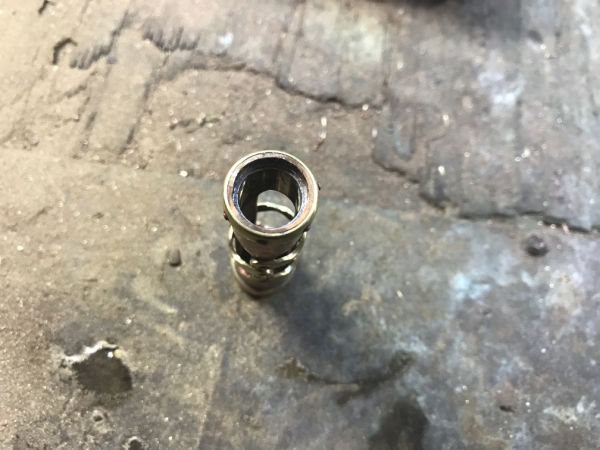

С заводской ручки берется нижняя втулка, точится и впаивается в колпачок. Это нужно чтобы в дальнейшем колпачок закрывался идеально, а не побалтывался как сами понимаете что. К этому я пришел далеко не сразу увы.

Ворк по ручке ИВСм.

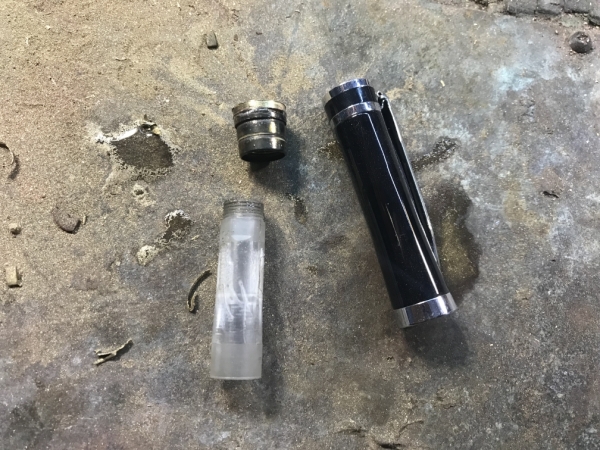

Также нужна пластиковая часть и верхушка в которую она закручивается. Лучше китайцев придумать невозможно.

Ворк по ручке ИВСм.

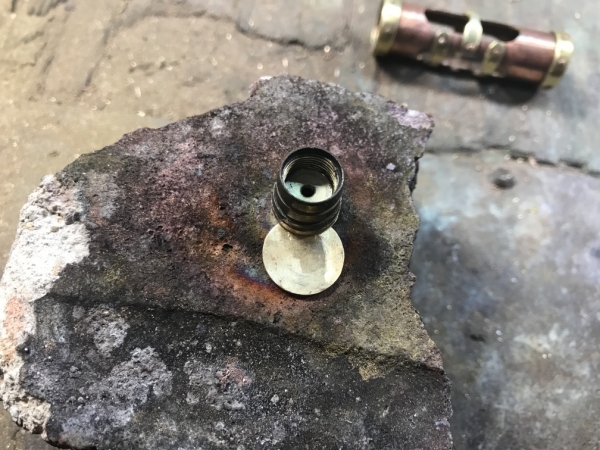

Вырубаем и паяем.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

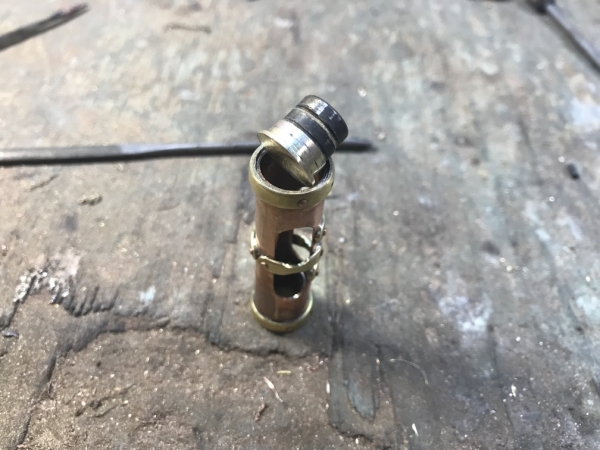

Получается такая крышка.

Ворк по ручке ИВСм.

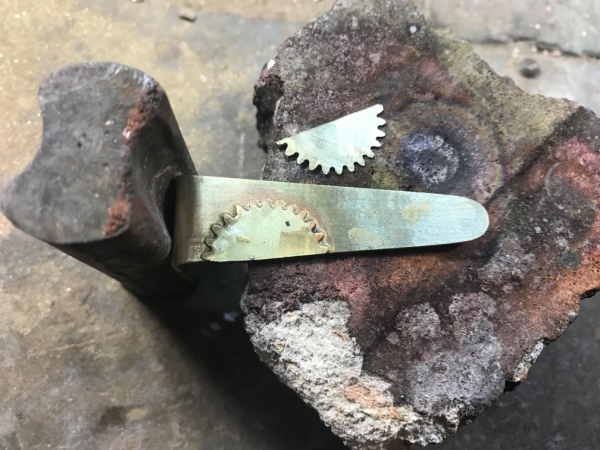

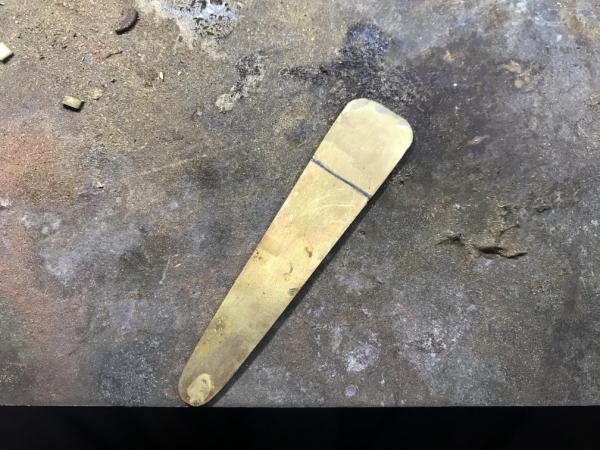

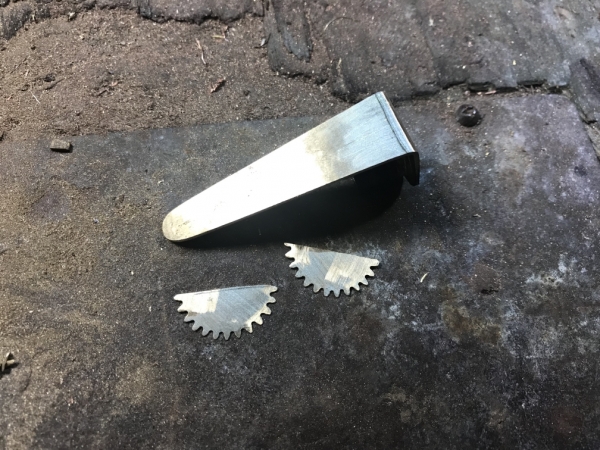

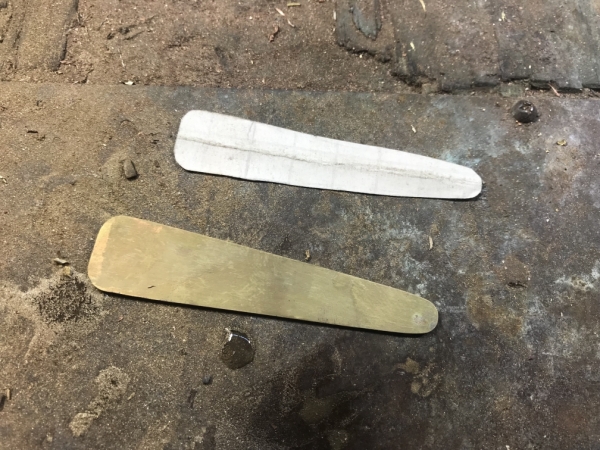

Выпиливаем клипсу по наклейке, а потом минут 10 подгоняем по размерам.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

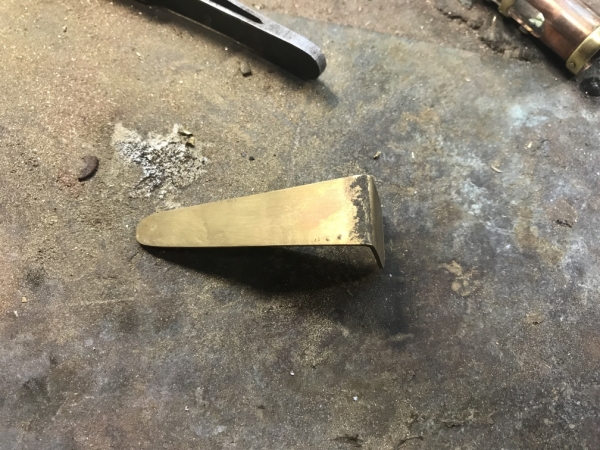

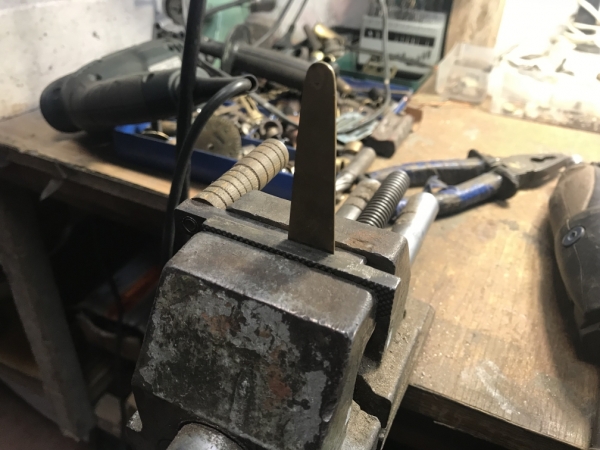

Отмеряем расстояние и гнем. Сначала руками, а потом деревянным молотком.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

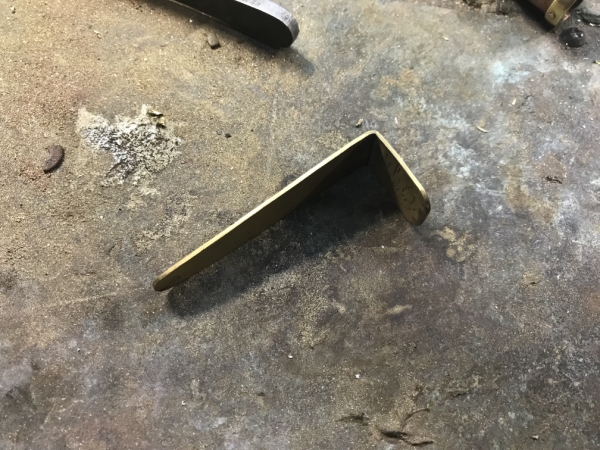

Результат.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

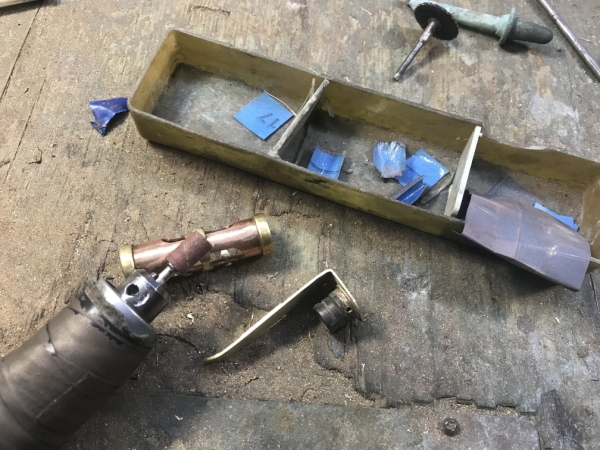

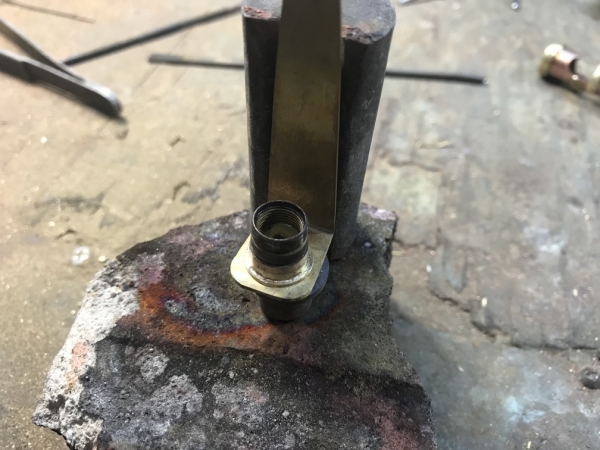

Паяем крышку и клипсу.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

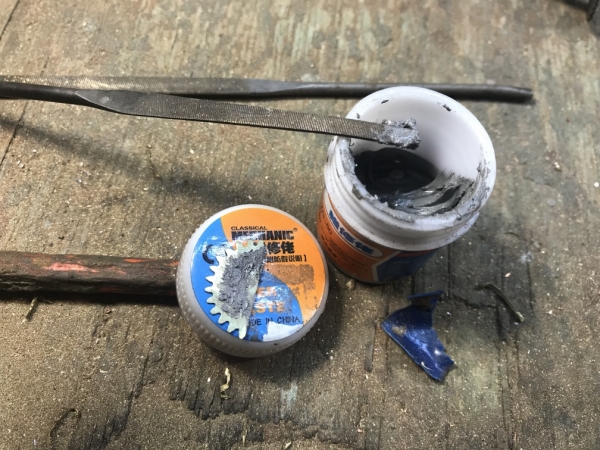

Паяем самопальные шестерни. Эта паяльная паста — лучшее с чем я работал. Всякие кислоты и ПОС и рядом не лежали. Мало того, что нет этого ужасного запаха от которого голова кипит, так еще и паяет намного лучше.

Ворк по ручке ИВСм.

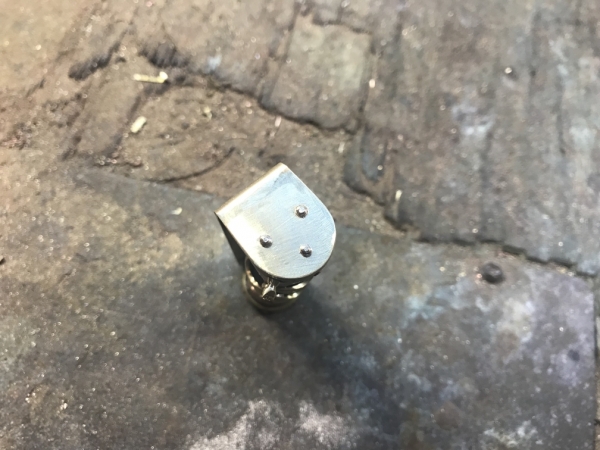

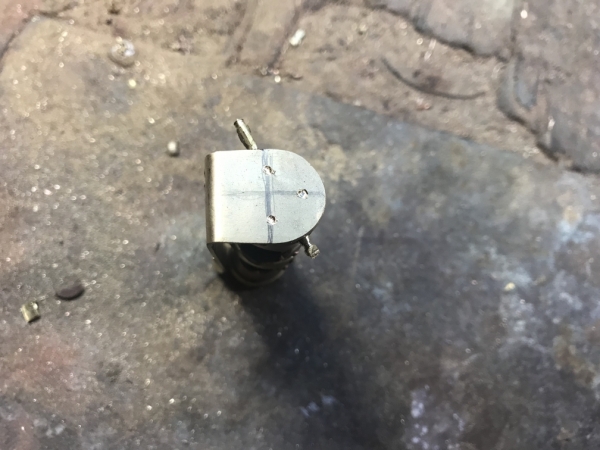

Ставим заклепки. До пасты они страховали пайку, сейчас больше для декора.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

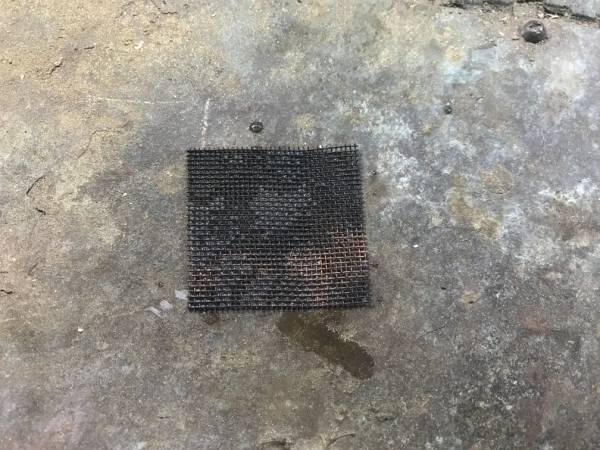

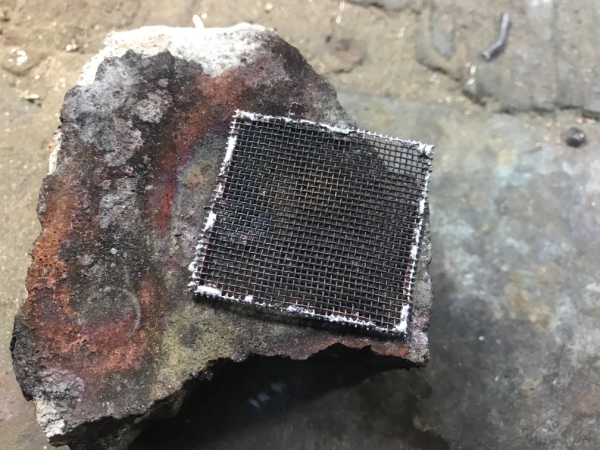

Сетка — это отдельные танцы с бубном, вариант обпайки по периметру — лучшее что придумал мой воспаленный мозг, здесь увы приходится играться оловом и кислотой.

Ворк по ручке ИВСм.

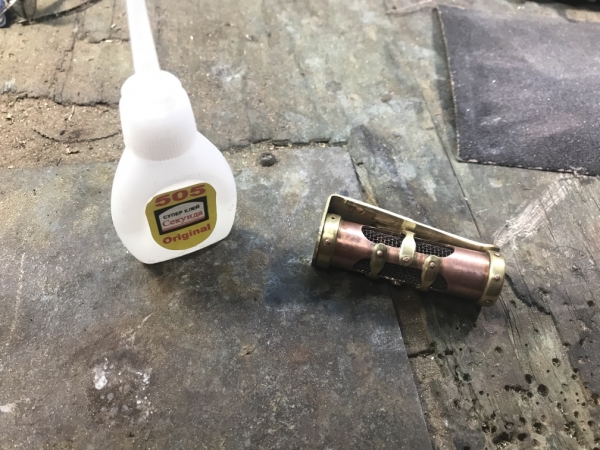

Выравниваем клипсу и колпачок и фиксируем на суперклей.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

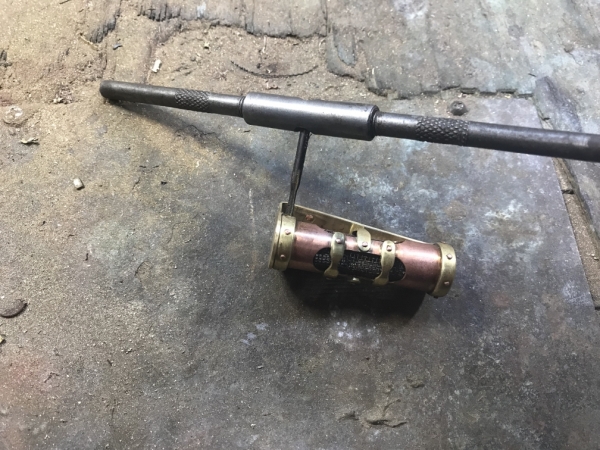

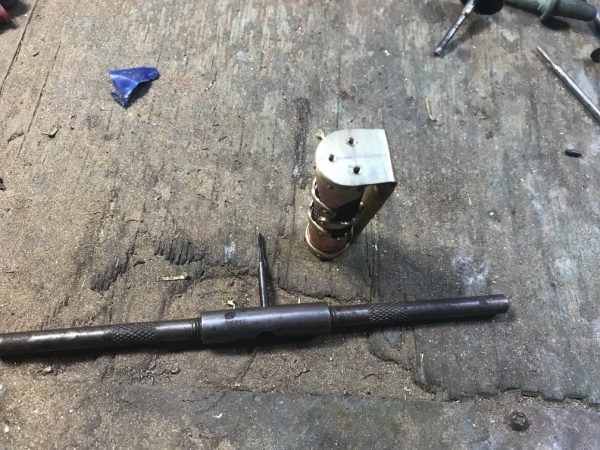

Режем резьбу м2 во всевозможных местах и делаем псевдозаклепки, они же болтики.

Ворк по ручке ИВСм.

Далее — наждачинг.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

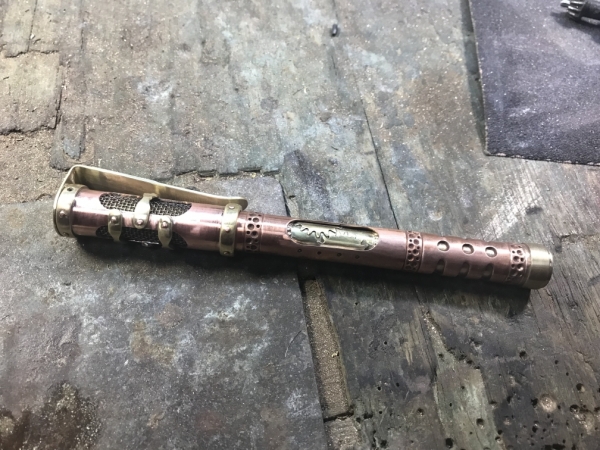

Такой вид перед полировкой, после 1000 наждачной бумаги.

Ворк по ручке ИВСм.

Полируем.

Ворк по ручке ИВСм.

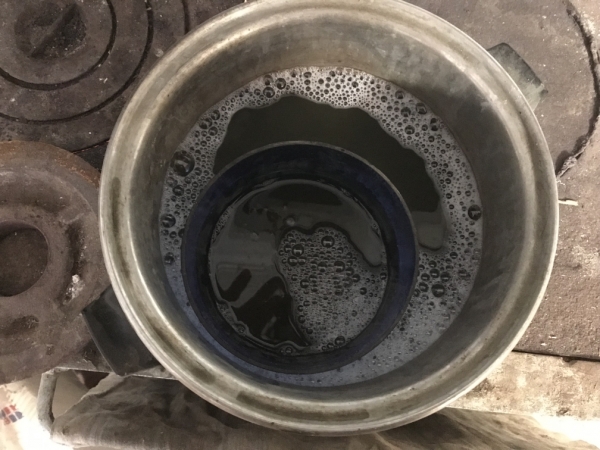

Кочегарим печку, греем воду для мытья.

Ворк по ручке ИВСм.

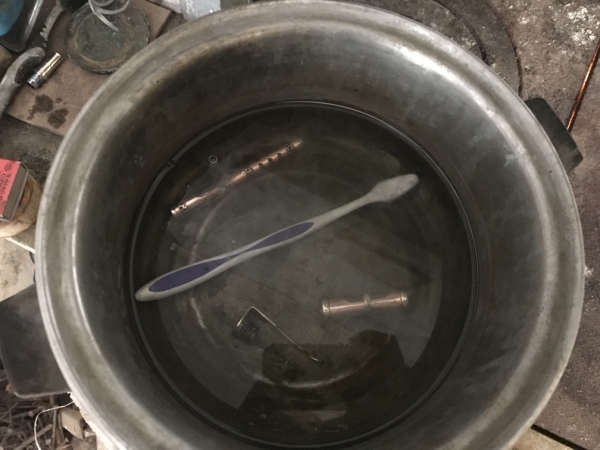

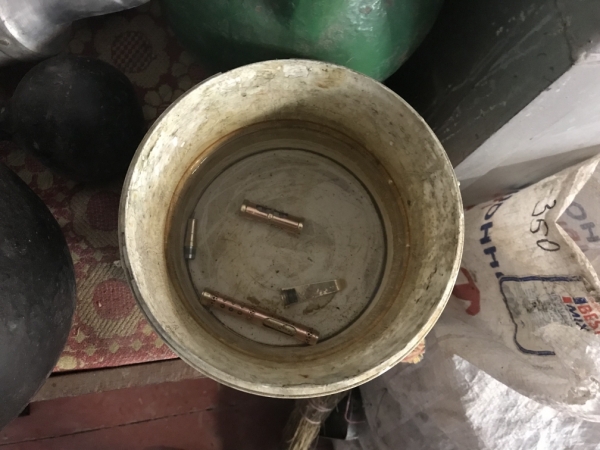

После мойки оставляю лежать в чистой воде.

Ворк по ручке ИВСм.

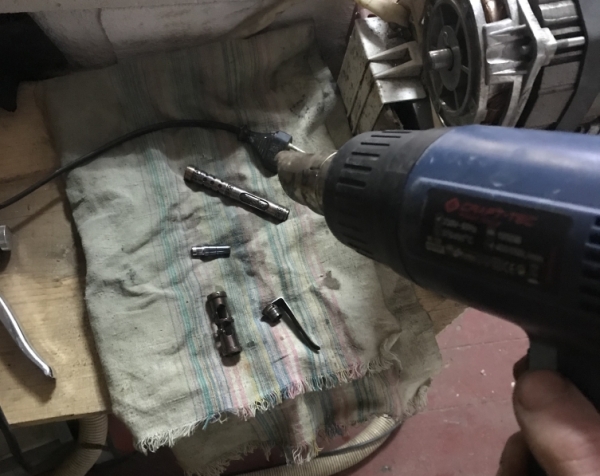

Подогреваем Ликонду. Я пользуюсь составом пока он не крякнет окончательно, хватает на 3-4 месяца.

Ворк по ручке ИВСм.

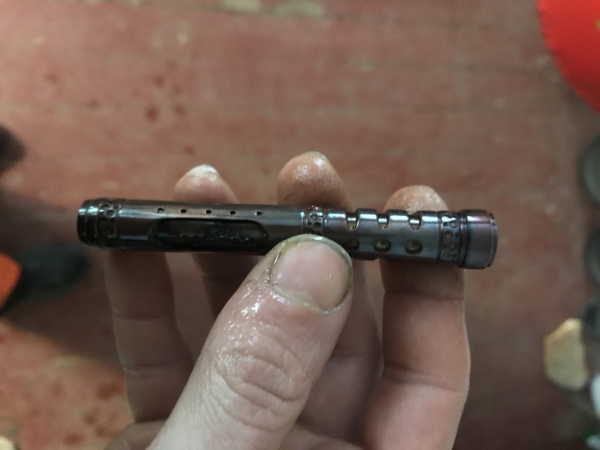

Промежуточный вариант.

Ворк по ручке ИВСм.

Окончательный.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

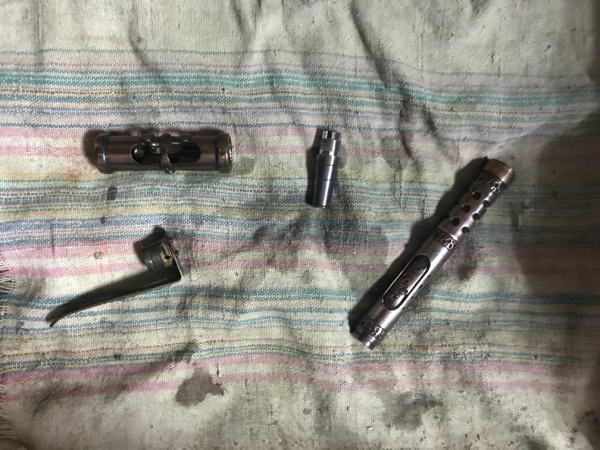

После Ликонды, снова моем в воде и сушим.

Ворк по ручке ИВСм.

Собираем ручку и проверяем, бывает всякое.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

Ворк по ручке ИВСм.

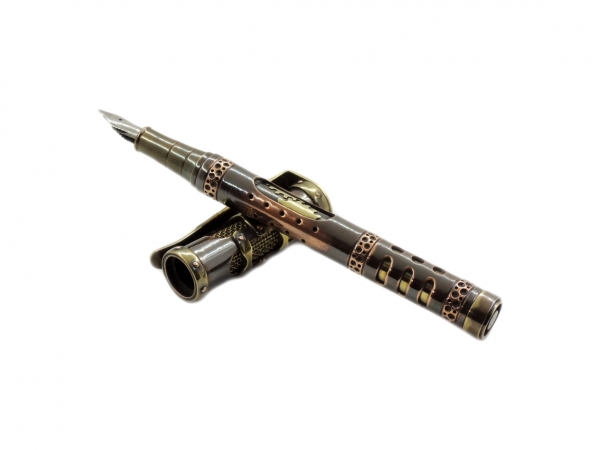

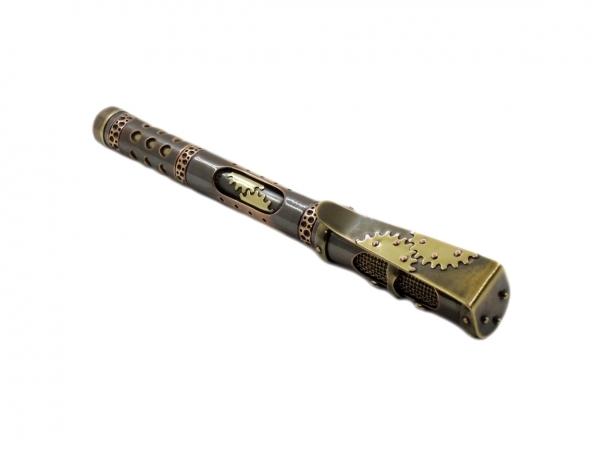

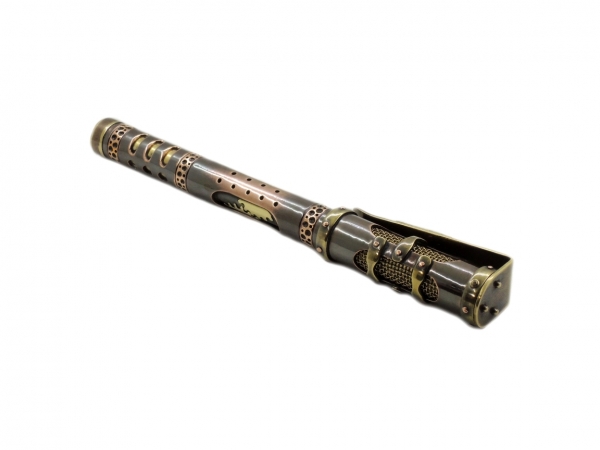

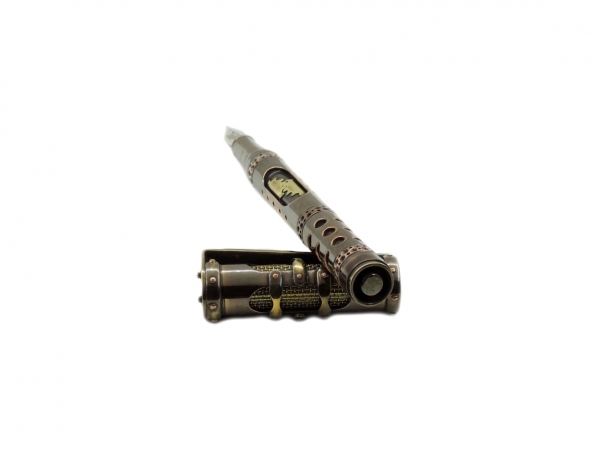

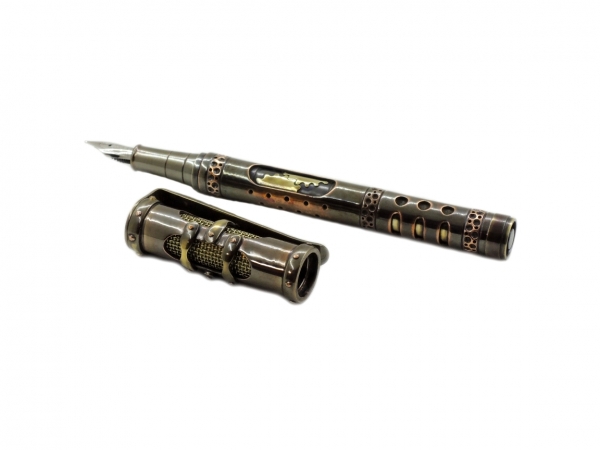

Финиш.

36 комментариев

avatar
Друзья, может кто по Украине продаёт настольный токарный Универсал или на подобии дайте знать, если не трудно.
avatar
Отличный ворк, Игорь! +
avatar
Сергей спасибо.
avatar
Великолепно! +
avatar
Благодарю.
avatar
Труба обязательно должна быть кривой, иначе не интересно)))), у меня в основном точно так же и получается. Крутой ворк +
avatar
Благодарю. Этим трубам просто еще лет и лет, почти все с камазовской воздушной системы, еще со времен когда отец был дальнобойщиком).
avatar
Извините если чем-то задел, просто сам делаю из того что найду.Порой даже не знаю что откуда)))
avatar
Нет что вы, вам не за что извиняться, я специально писал про гнутые трубки, чтобы люди понимали, что далеко не обязательно иметь идеальные материалы.
У меня почти все материалы, как вы писали из того, что найду.)))
avatar
Плюс.все понравилось.
avatar
Спасибо.
avatar
Отличный мастер-класс!
avatar
Сергей, благодарю.
avatar
Сильно понравилась. + И в избранное.
  • Kron
  • 0
avatar
Спасибо, я старался, если бы еще сайт принимал фотки сразу было бы проще, а так пришлось все 60 штук уменьшать.
avatar
Игорь, замечательная работа и прекрасный ворклог! +!
avatar
Ефтим спасибо большое. 14 ручка данной модели из 71.
avatar
Красота!
avatar
Разумеется, плюс.
Взгляд зацепился за фразу
Вырубаем круги из тонкой латуни.
Игорь, речь идет именно о вырубке? Если да, я бы очень хотел научиться.
Если что, не сарказм, я серьезно.
avatar
Павел спасибо. Да именно о вырубке. У меня есть несколько не знаю как правильно назвать вырубателей, думаю они вообще для вырубки прокладок для машины, но латунь даже 1 мм, рубят хорошо. Край нужно обрабатывать конечно, но это намного быстрее. Также я сделал импровизированную вырубку, обойма от подшипника и вырубатель из латуни, стального прута не было подходящего. Он местами мнёт край, но в целом нормально.
Но я уже почти созрел купить ювелирную вырубку дисков, думаю это нужная вещь.

avatar


У меня несколько штук такого плана, что нашёл у отца, что купил на староконке.
avatar
У меня есть подобные пробойники, но не больше 10 мм. Впрочем, есть и пара побольше, сам точил из подшипников. Надо будет при оказии попробовать рубить латунь.
Спасибо!
avatar
Не за что. У меня кажется 10, 14 и 16 или 18 мм.
avatar
По настоящему профессионально! Плюс.
avatar
Благодарю.
avatar
Очень даже хорошая.
avatar
Спасибо.
avatar
Очень бодро рассказано и показано!
Полировальный станок улыбнул. Сколько ему лет?
avatar

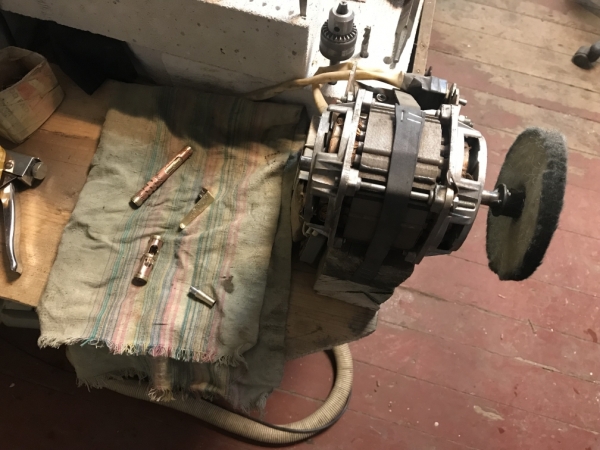

Спасибо. Ему всего месяца 3-4. Это двигатель от стиралки с доваренным болтом, для ручек очень классно. Обороты не слишком большие, а тяга хорошая.
