Бензиновая зажигалка "Мальтийский механизм"

Добрый день всем! Хочу поделиться своей очередной зажигалкой, благо их в ленте совсем мало))
Немного предыстории. Как-то, блуждая по интернету, набрел на изображение и описание т.н. мальтийского механизма. Это механизм, превращающий непрерывное вращательное движение в шаговое. Чем-то он меня зацепил, и я подумал, что неплохо бы такой механизм вмонтировать в зажигалку. Да еще чтоб он выполнял какую-то полезную функцию. Учитывая, что на выходе механизма получается шаговое вращательное движение, решено было применить его для вращения барабана с кремнями. Некоторое время ушло на обдумывание концепции, а дальше пошла работа. Сначала были изготовлены самодельные зуборезная приставка для токарного станка, и приставка для сверления эксцентричных отверстий. Поэтапный ворклог решил не делать, так как все как у всех-пайка, токарка. Единственное на чем хотелось бы остановиться, это сам мальтийский механизм.

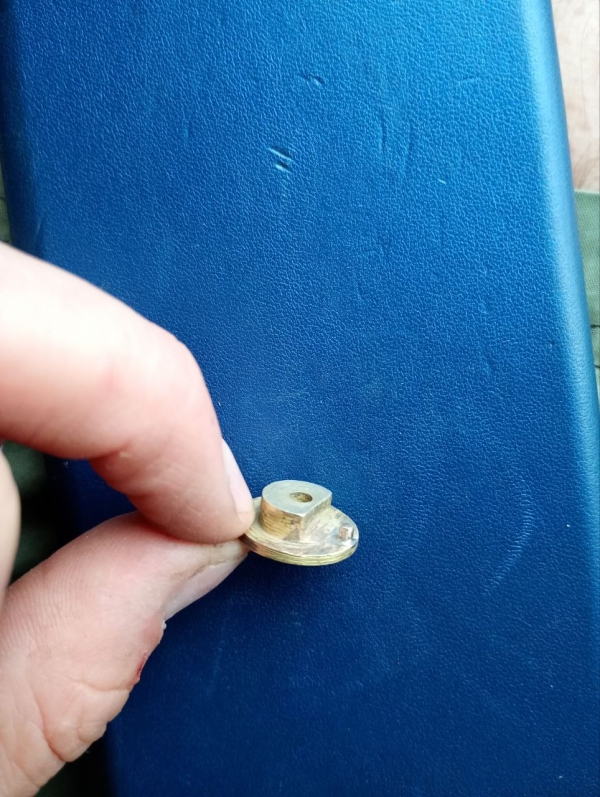

Ведущей частью механизма является маховик с эксцентрично расположенным шпеньком.

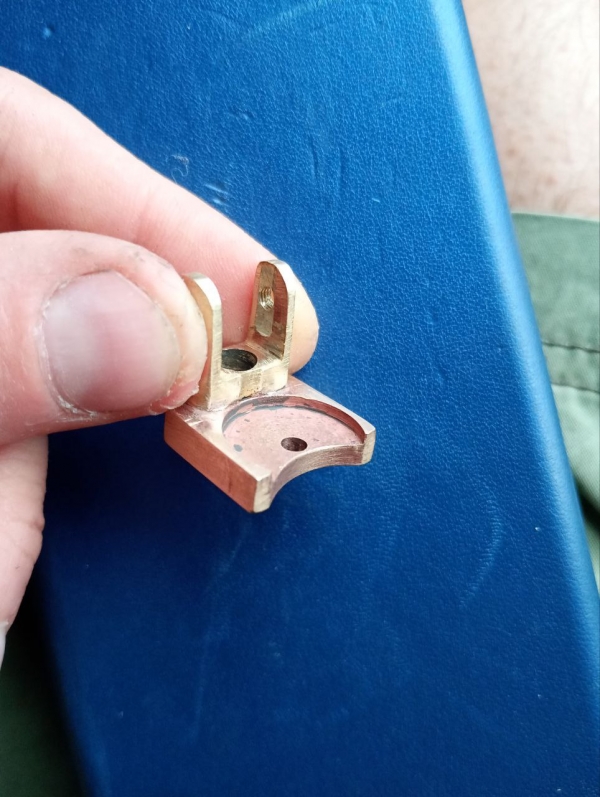

Учитывая серьезные боковые нагрузки на ось маховика при работе, для маховика изготовлено седло, в котором он расположен и вращается.Бортик седла предотвращает боковое смещение маховика.

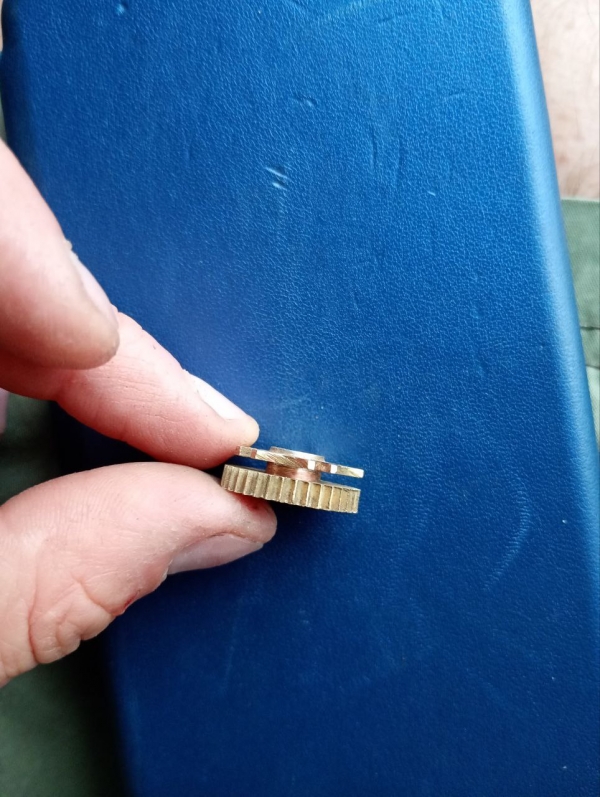

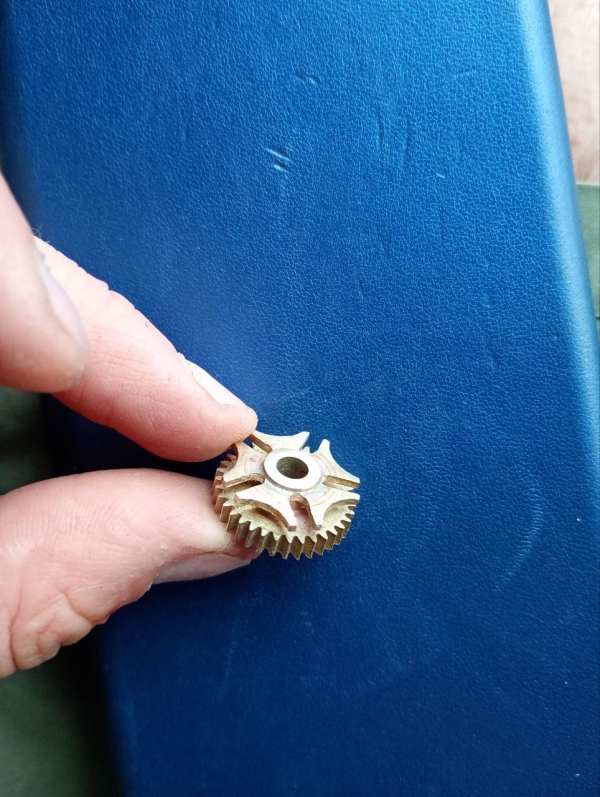

Ведомой частью механизма является «мальтийский крест» на 5 сегментов, по числу кремней в барабане. Это самая трудоемкая часть работы, требующая точного соответствия окружностей лепестков креста диаметру внутреннего цилиндра маховика.Сначала с помощью зуборезной приставки изготовлена шестерня на 32 зуба, потом с помощью приставки для эксцентричных отверстий изготовлен сам 5-сегментный «крест». И спаяны вместе твердым припоем.

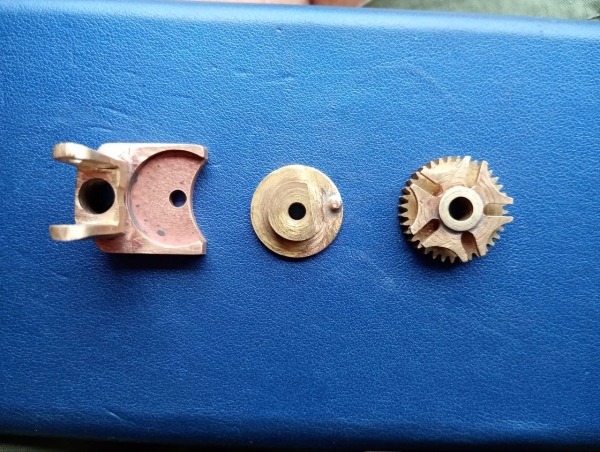

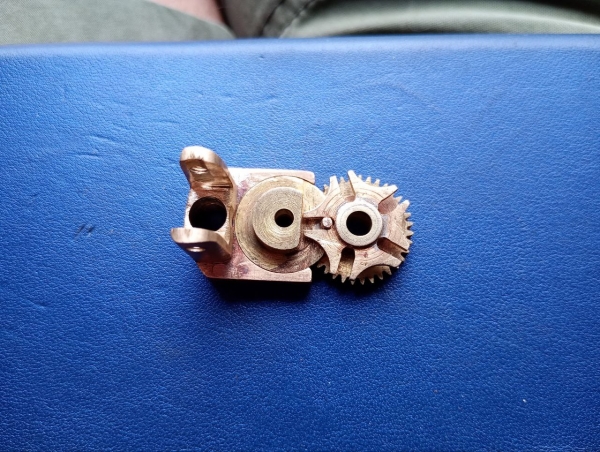

Это мальтийский механизм в сборе.

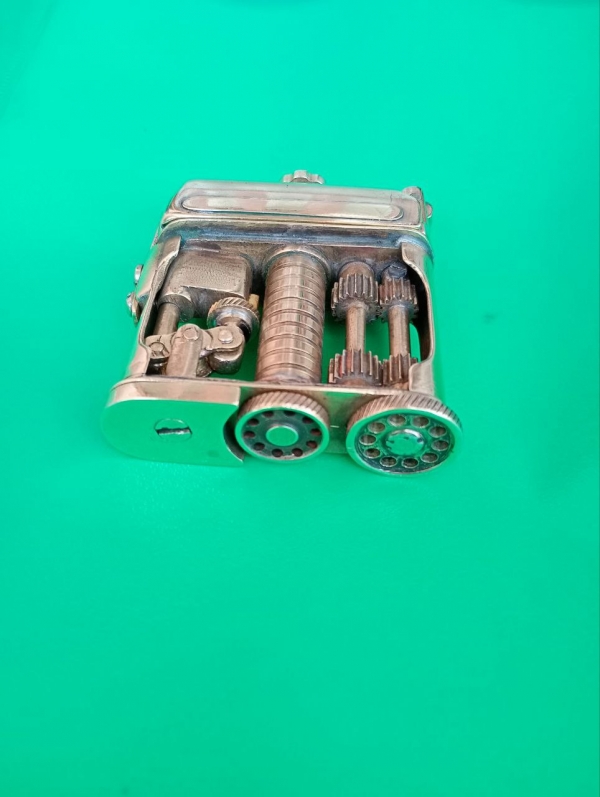

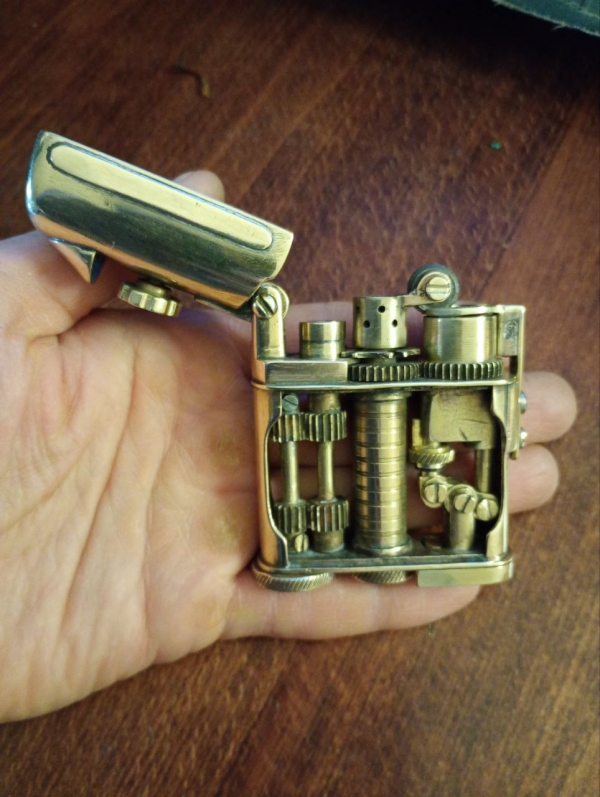

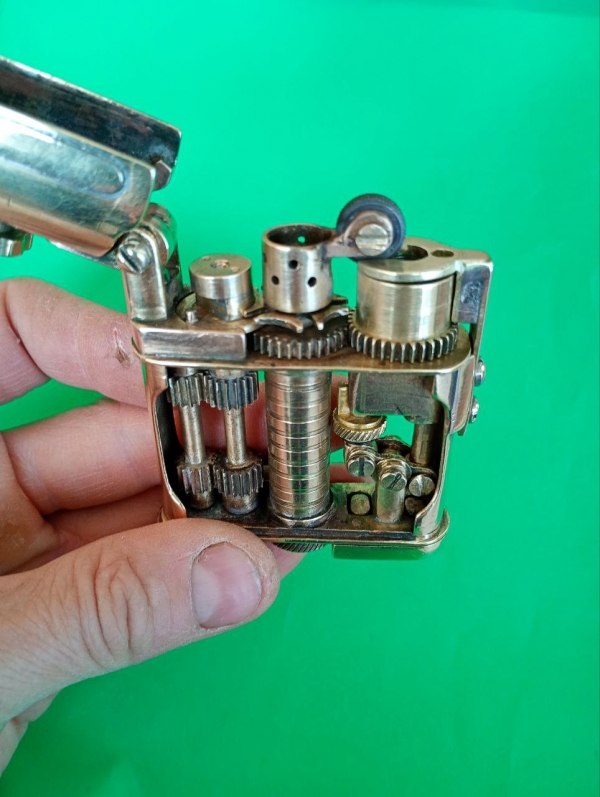

Дальше кратко опишу устройство готовой зажигалки. Условно ее можно разделить на нижний и верхний этажи.

Итак нижний этаж слева направо: 1)вращением нижнего штурвальчика приводится в движение ведущий вал с двумя шестернями по 15 зубьев. 2)вращение передается на ведомый вал с двумя шестернями по 18 зубьев, то есть имеется некая редукция усилия.
Верхний этаж зажигалки слева направо: 3)на ведомый вал припаян маховик мальтийского механизма, который вращается в своем седле 4)вращение маховика передается на мальтийский крест. Тут происходит смена непрерывного вращения на шаговое. Крест вращается на трубке фитиля. 5)через шестерню мальтийского креста вращение передается на шестерню барабана с кремнями. Передаточное число 1:1, разумеется.
Возвращаемся на нижний этаж: 6)справа от ведомого вала с шестернями-емкость для ваты с бензином и фитиля 7) справа от нее механизм поджатия кремня в виде толкателя с вращающейся на нем шайбой с упором(как в предыдущей зажигалке), и подпружиненного шатуна. Толкатель и шатун соединены через коромысло. Пружина толкает шатун вниз-толкатель кремня идет вверх. Опустив толкатель за шайбу вниз и поставив на упор, можно разблокировать для вращения барабан с кремнями. Вот и все.

Крышка, закрывающая весь механизм, фиксируется в открытом положении подпружиненным шариком, как резцедержатель на токарных станках. Шарик и пружинка находятся в канале, просверленном в корпусе седла маховика.
Кремни от выпадения из барабана при перевороте зажигалки защищает козырек-вилка, фиксирующаяся двумя винтами.

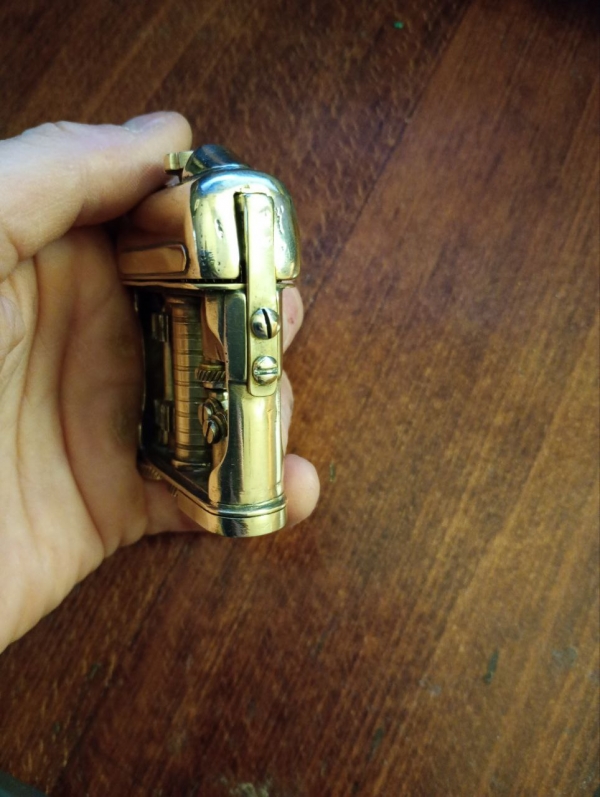

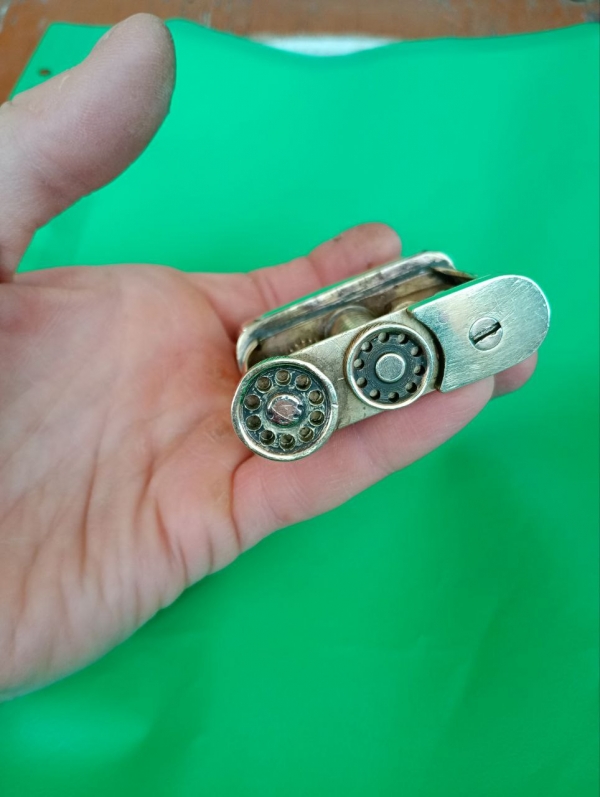

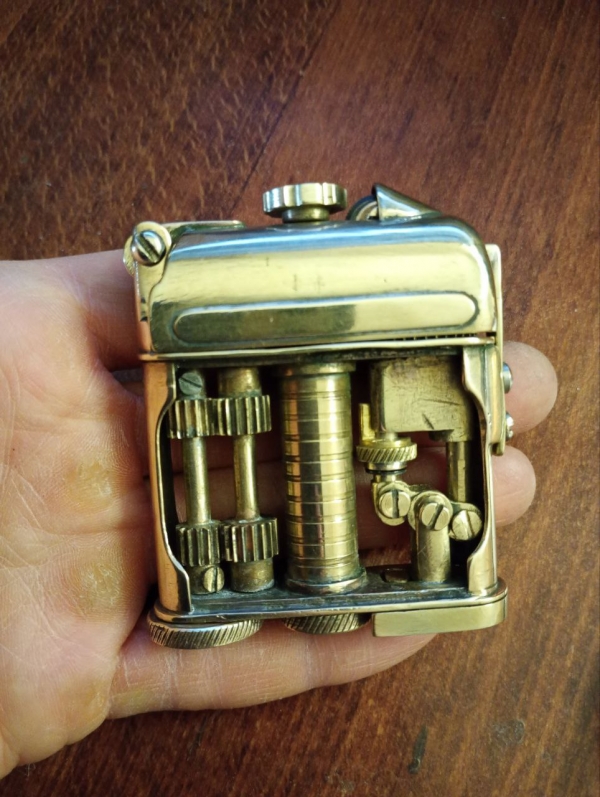

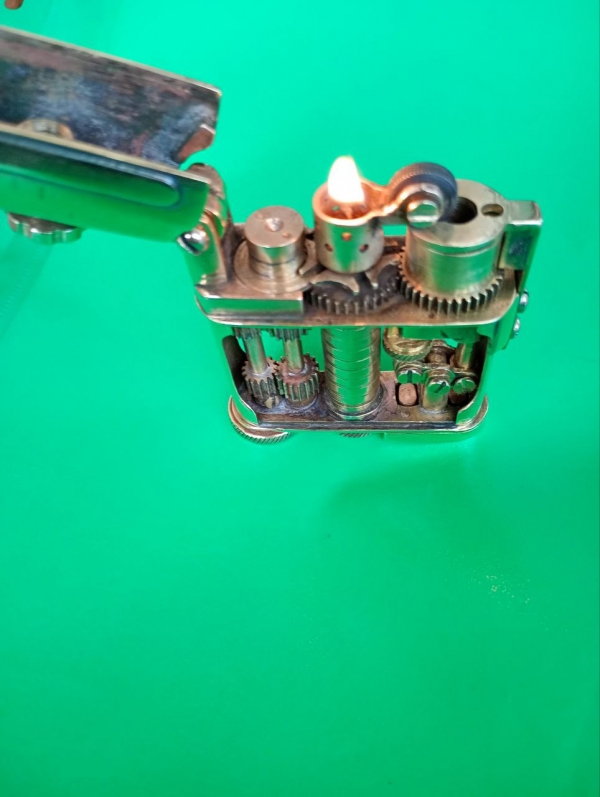

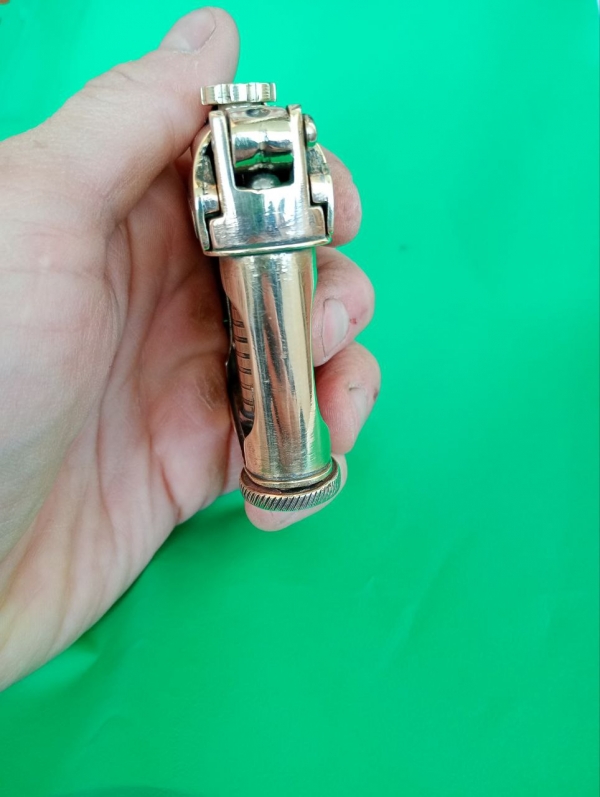

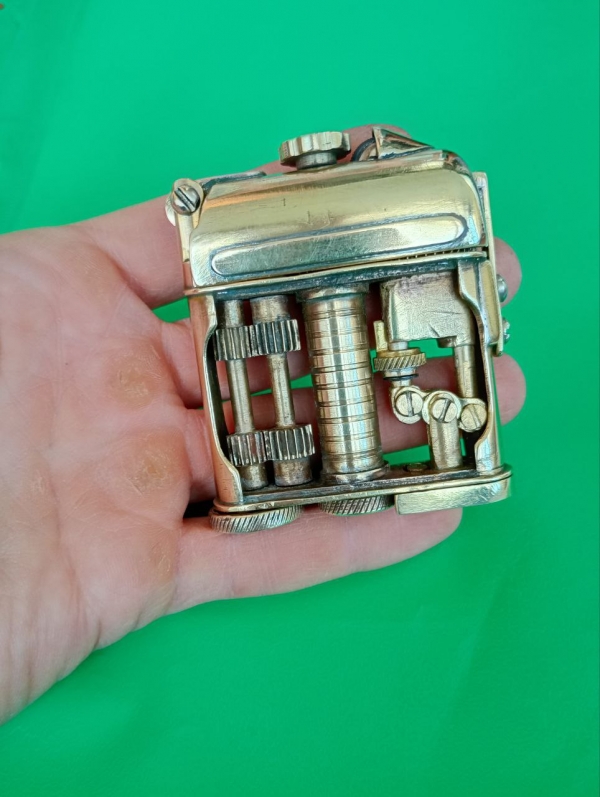

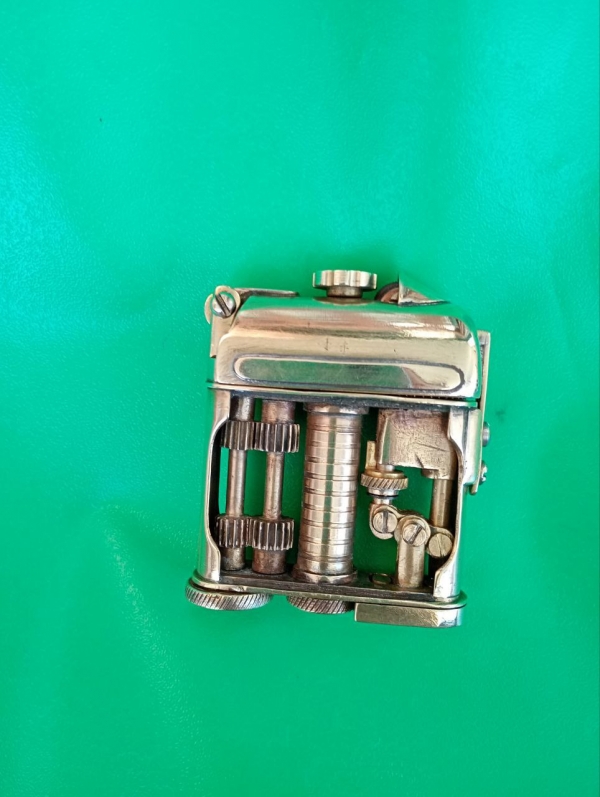

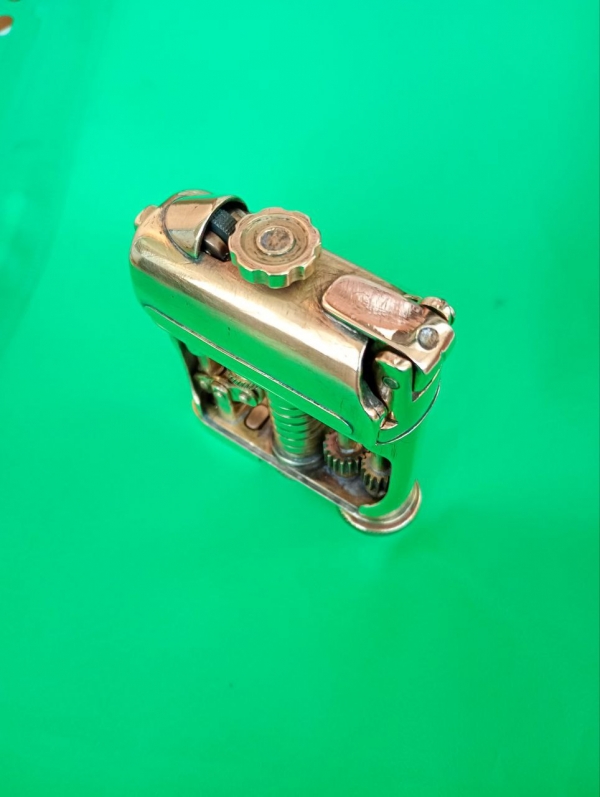

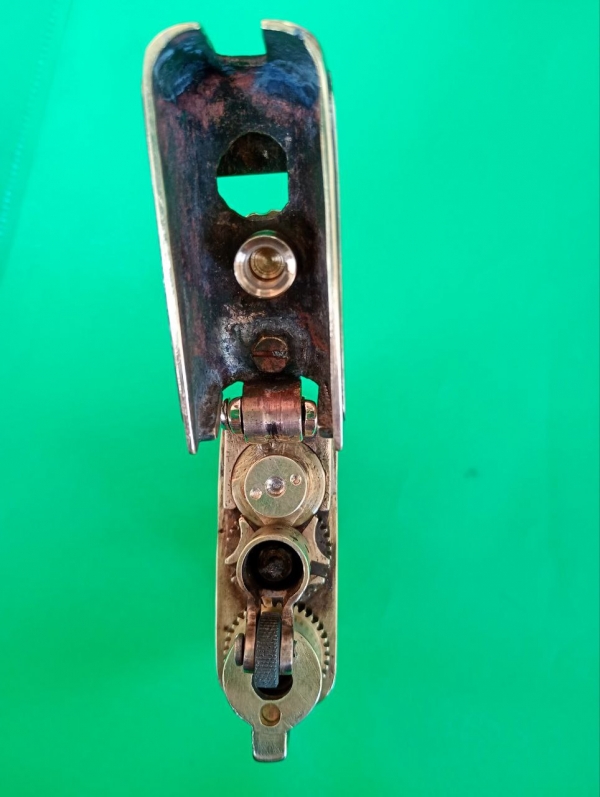

Дальше немного фотографий с разных ракурсов. Всем мира, здоровья, и вдохновения в работе!
