Всем доброго времени суток. Еще пара флешек на паровую тему. Начинка- Silicon Power 16 Gb.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Песня та же, поет она же.

Приятного просмотра. И спешите сделать подарки близким. Праздники уже скоро, а почта россии не дремлет!
З.Ы. Добавил чучуть ворка:
И так сначала припаиваю к трубке 16мм площадку, заливаю свинцом, чтоб не помять в патроне и обтачиваю, затем на площадку паяю вот такую скобу

Песня та же, поет она же.

Вытачиваю маховик с опорой под шестерню Чтоб онснаружи упирался в корпус И немного торчал изнутри. Это для того чтобб исключить люфт и при этом чтоб все крутилось свободно.

Песня та же, поет она же.

Песня та же, поет она же.

Стрелками показано выпирание упорной площадки под шестерню.

Песня та же, поет она же.
Вытачиваю ответный винт который будет зажимать шестерню

Песня та же, поет она же.

Получается вшешняя шляпка, затем (стрелками) часть с толшиной стенки скобы + пару десяток, далее ось шестерни и резьба м3.

Проверяю на наличие клина и люфтов на месте в патроне.

Песня та же, поет она же.

Обрезаю от балванки и уже догоняю отдельно каждую деталь.

Песня та же, поет она же.

А потом уже когда маховик с шестернуй на своем месте, подгоняю к ней шестерню поменьше и шнек (винт)
А дальше фоток нет. Немного не до них было.

31 комментарий

avatar
Отличные флешки, как всегда+
avatar
Замечательные работы! +!
Как всегда супер!
avatar
Спасибо!
avatar
Копченые какие :)
Плюс!
avatar
Спасибо! Да, чучуть подогрел патину. Последнее время такая нравится.
avatar
После патинирования аммиаком подогрев детали? Или как-то по-другому?
avatar
Да. После душегубки промываю щеткой с мылом чтоб убрать зелень и окислы. потому что если не промыть, она может еще подокислиться. Затем нагреваю реактивной зажигалкой, или держу над газовой плитой пинцетом. Темнеть начинает на глазах, главное не передержать. А вообще можно принаровиться и регулировать цвет до нужного вам. Потом затираю машинкой на высоких оборотах. Можно чутка добавлять пасту ГОИ. Чтоб не нанести лишнюю пасту, я сначала войлочный диск (так же на оборотах) обтираю об кусочек кожи или деревяшку.
avatar
Думаю, что время содержания в аммиачных парах тоже имеет значение. Вы сколько на это затрачиваете?
avatar
Минут 10 максимум 15. Но дело в том что разные сорта латуни по разному патинируются. Есть стойкие к окислениям, на них патина ложится очень плохо. И если парить изделие целиком, в каких то углублениях патина может просто не образоваться. Иногда все по косточкам развешиваю на проволке с некоторым расстоянием. А до блеска затираю уже после сборки.
avatar
На белых гогглах я тоже грел патину. Она приобрела такой слегка красноватый цвет с серым налетом, потом налет снял полировкой и получилось так.
avatar
Стильныештучки. Патина, прям не патина, а почти воронение — очень удачно получилась. Представляю какими они станут после пользования, выступающие части отполируются пальцами и заиграют флешки в новых красках!+
avatar
Спасибо! Ну как то так, хотя я стараюсь заранее до блеска затереть те места которые затираются в руках и по карманам.
avatar
Вай-вай, паровые шатуны какие!

Старайтесь брать флешки с полным металличеким коннектором, а то эти выломають можно под весом флешек.

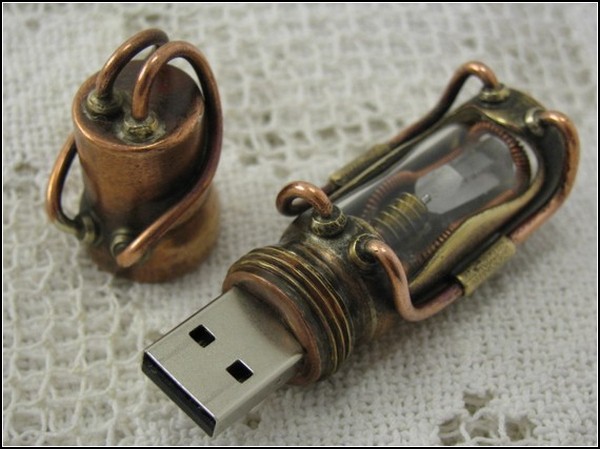

И еще совет: имитацию трубопроводов/гофр и т.п. лучше делать через имитацию фитингов (утолщение в месте соединения). Получается в разы реалистичнее:
www.novate.ru/files/u18226/usbquartzdrive4.jpg
avatar
Спасибо, учту на будущее.
avatar
Свой стиль всегда хорошо, а этот просто на отлично! +
Понравилось как Вы обыграли (полирнули) грани.
avatar
Класс!!!+
  • Yura
  • 0
  • ↓
avatar
Ну что тут скажешь — сработано как всегда на отлично!!! +.
avatar
нра!
avatar
как всегда только +)))
avatar
Сереж, я рад что пошли, но когда ты успеваешь?
avatar
не поверишь) сейчас такаяситуация что по 4 часа в сутки сплю)
avatar
Очень прикольно получилось!
Как я понимаю процесс вынимания флешки сопряжен с кручением воротка…
Еще раз респект за реализованную идею
  • Hazy
  • 0
  • ↓
avatar
Круто, а больше ничего и не скажешь… +
avatar
Спасибо!!!
avatar
Не понял до сих пор как червяки изготавливались.
Или из чего извлекались?
avatar
Добавил ворк в осн. статью.
avatar
Винт червяка- это колок от старой гитары. Где нахожу, дербаню на органы. Шестеренки от шуруповерта, когда готовые беру когда перетачиваю. Опоры для винта делаю из 5мм пластины. Размечаю отверстия, подгоняю чтоб работало максимально без люфтов, а затем скилетирую.
avatar
зачётная кинематика! _ и фактура… +
avatar
спасибо!
avatar
Механика отлично исполнена.Напоминает какой то механизм от паровой машины огромных размеров.ПЛЮС за работу и идею.+
avatar
Спасибо! и с наступающим всех.
