Продолжаю с того на чем остановился. Экраны телефонов были варварски вскрыты, распотрошены, и все не нужное отправилось в мусорную корзину.
Собственно нужным оказались небольшие печатные платы, в нижнем углу
И даже не столь сами платы, сколько элементы на них

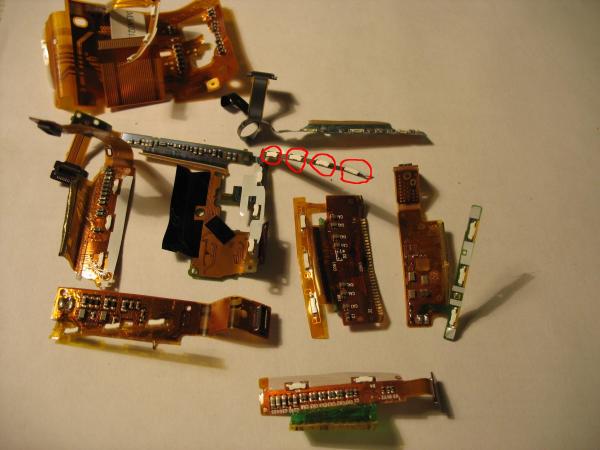

Меня интересовали яркие белые светодиоды, которыми подсвечивается экран. На фото они выделены в красном кружке.
У разных телефонов разное количество светодиодов, соответственно чем их больше тем ярче светится экран мобильника. В среднем каждый такой белый светодиод рассчитан на напряжение 3-3,2 вольта и ток потребления составляет 20 миллиампер. Свечение можно посмотреть при помощи прозвонки тестером.

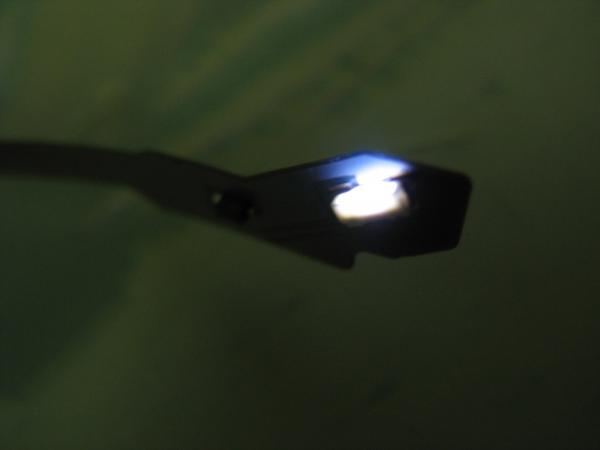

И то здесь он не светится в полную силу, свет несколько ярче.
Примерно так.
Буду использовать 4 таких светодиода для подсветки стекляшки изнутри флешки. Питание будет взято от шины USB т.к. там подается 5 В, а светодиод рассчитан на меньшее напряжение необходимо последовательно в цепь питания поставить ограничительный резистор.
Сопротивление подбирается путем нехитрого расчета.
Т.к. лишние у нас 1,8 В (5-3,2=1,8) и ток потребление составляет 0,02 А, то из закона Ома I=U/R следует R=U/I следовательно R= 1.8/0,02=900 Ом
Ближайшие резистор похожего номинала 910 Ом, 10 лишних Ом роли не играют. Можно даже воткнуть и 1кОм, но при этом яркость свечения будет уже меньше.

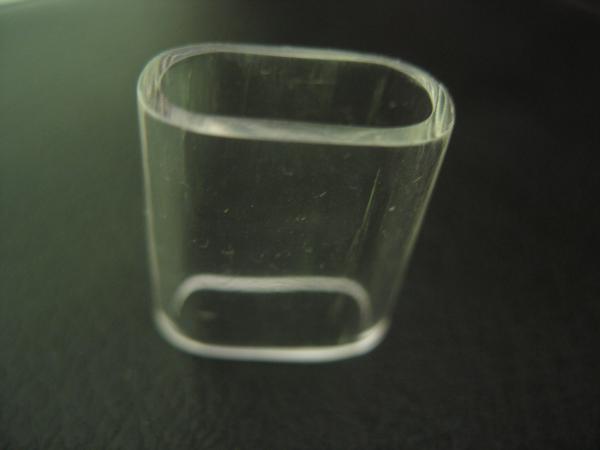

Коль речь зашла о стекляшке, покажу переделанный вариант

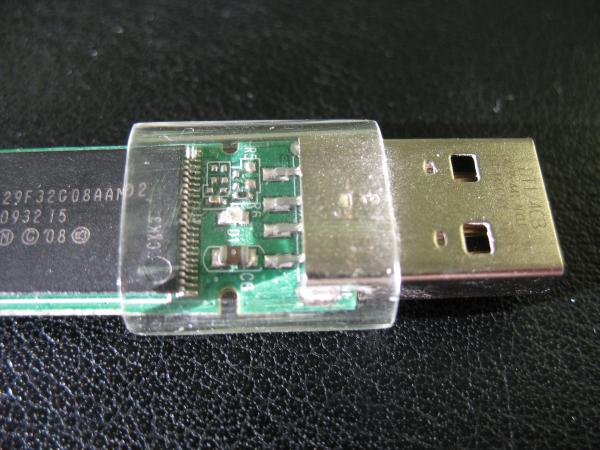

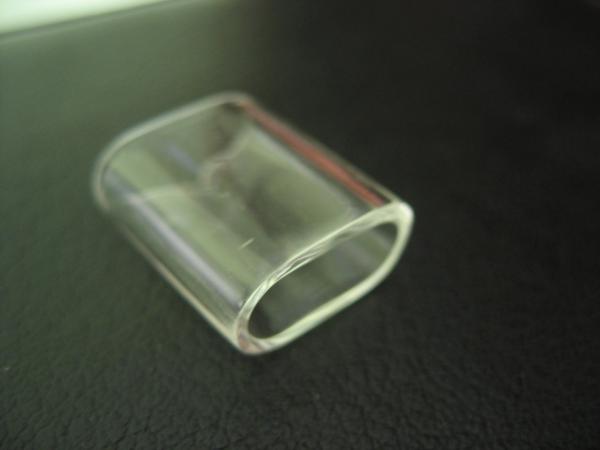

Сначала были просверлены направляющие отверстия, потом расточил сверлом большего диаметра. Надфилем была убрана средняя перегородка и выравнены внутренние стенки. Зашкурил их потом мелкой наждачкой и отполировал пастой ГОИ.
Получилось довольно-таки неплохо для первого раза.

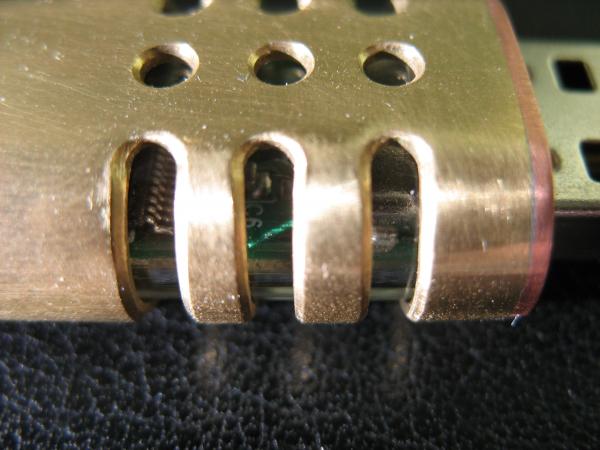

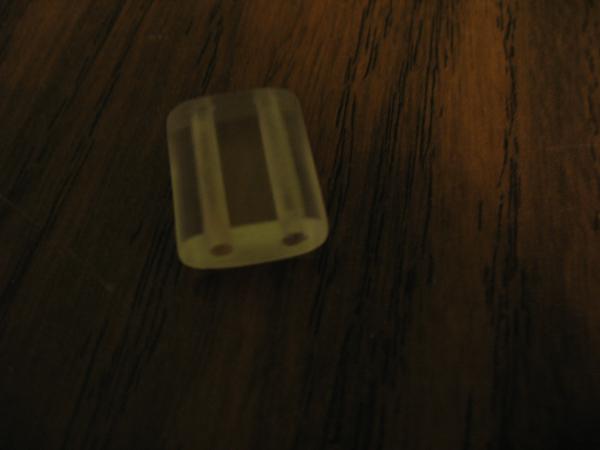

Общую картину портит только пыль…

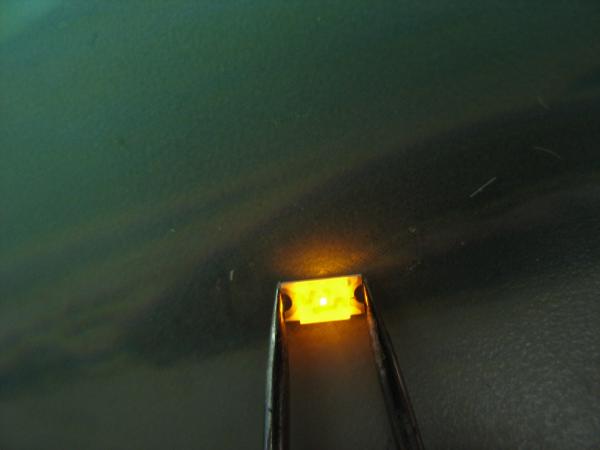

Кроме того купил сегодня пару оранжевых чип светодиодов желтого свечения
В планах поменять стандартный зеленый светик на флешке на купленый желтый. Напряжение желтых светодиодов порядка 1,8-2 В тут должно светиться без всяких переделок.
На этом пока все, думаю на следующей неделе продолжу, осталось не так много, финал не за горами.
Собственно нужным оказались небольшие печатные платы, в нижнем углу
И даже не столь сами платы, сколько элементы на них
Меня интересовали яркие белые светодиоды, которыми подсвечивается экран. На фото они выделены в красном кружке.
У разных телефонов разное количество светодиодов, соответственно чем их больше тем ярче светится экран мобильника. В среднем каждый такой белый светодиод рассчитан на напряжение 3-3,2 вольта и ток потребления составляет 20 миллиампер. Свечение можно посмотреть при помощи прозвонки тестером.

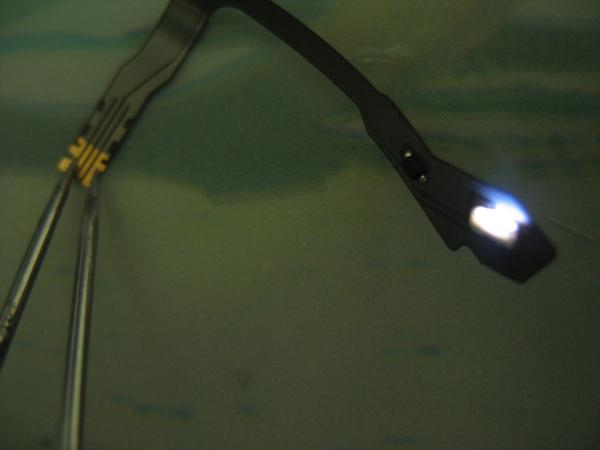

И то здесь он не светится в полную силу, свет несколько ярче.
Примерно так.
Буду использовать 4 таких светодиода для подсветки стекляшки изнутри флешки. Питание будет взято от шины USB т.к. там подается 5 В, а светодиод рассчитан на меньшее напряжение необходимо последовательно в цепь питания поставить ограничительный резистор.
Сопротивление подбирается путем нехитрого расчета.
Т.к. лишние у нас 1,8 В (5-3,2=1,8) и ток потребление составляет 0,02 А, то из закона Ома I=U/R следует R=U/I следовательно R= 1.8/0,02=900 Ом
Ближайшие резистор похожего номинала 910 Ом, 10 лишних Ом роли не играют. Можно даже воткнуть и 1кОм, но при этом яркость свечения будет уже меньше.

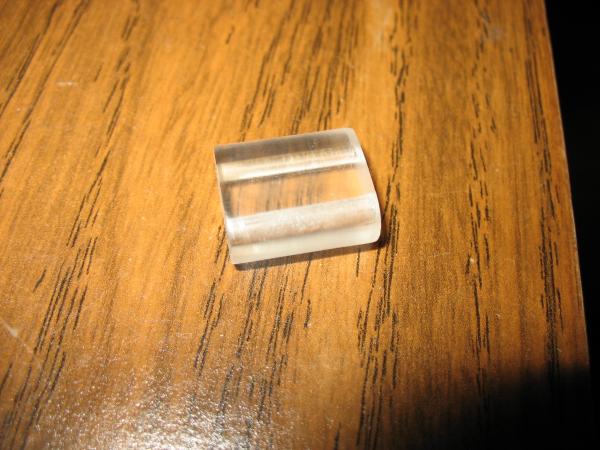

Коль речь зашла о стекляшке, покажу переделанный вариант
