Настоящий стандарт устанавливает диаметры отверстий, обеспечивающих нарезание метрической резьбы. Проще говоря, поглядели в табличку и знаем какое сверло нужно брать под тот или иной метчик. К примеру для нарезания резьбы М3 — нужно просверлить отверстие 2,5 мм, т.е. взять сверло диаметром 2,5 мм.
Сам метчик довольно простой инструмент и выглядит вот так:

ГОСТ 19257-73

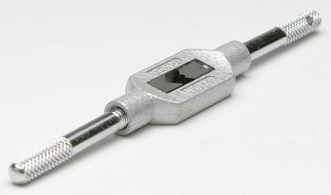

Для удобства его использования применяют метчикодержатель (вороток).
ГОСТ 19257-73 (Фото 2)

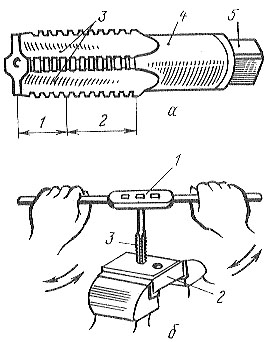

Сам же процесс нарезания внутренней резьбы выглядит так:
ГОСТ 19257-73 (Фото 3)

Вот так, совсем кратко о внутренней резьбе. Но этого вполне достаточно, чтобы уверенно начать сверлить и нарезать свои будущие шедевры.
Сам ГОСТ 19257-73:
Формат: rar/pdf
Объем: 585 kb
Качаем: тут.
