Сегодня приехал долгожданный лак. Флакон PLASTIK 400 мл обошелся в 450 рублей.
Собственно начнем по порядку.

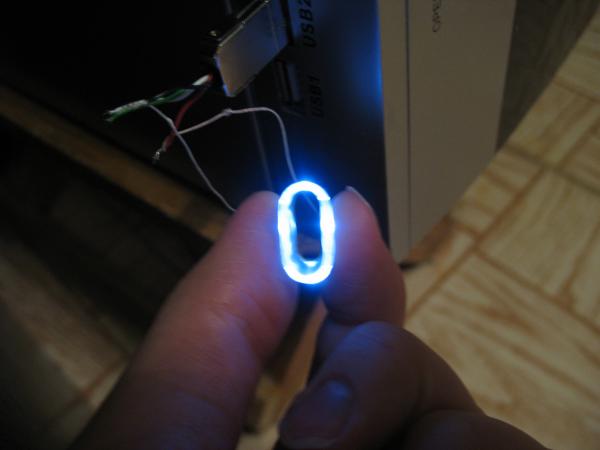

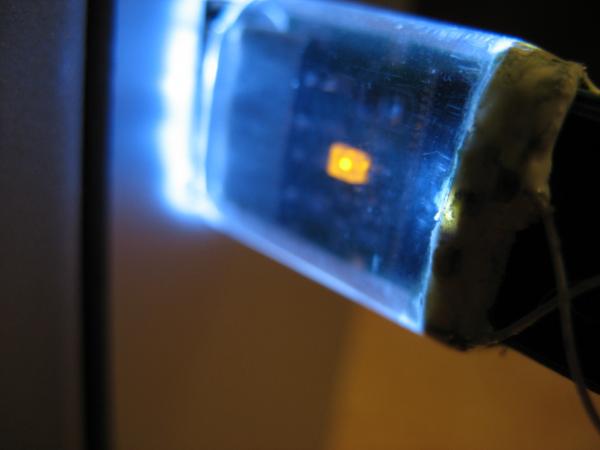

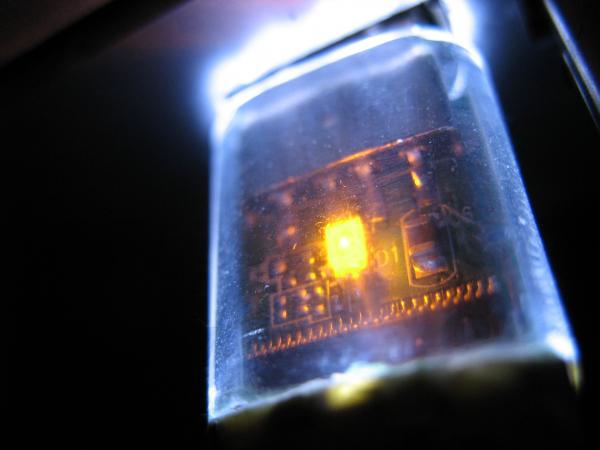

Первое что было сделано это замена резисторов- яркость белых светодиодов была на максимуме, и при этом свечение желтого светика не было видно. путем подбора остановился на сопротивлении 20 КОм. После замены укоротил провода по возможности и залил их и резисторы клеем, получился своего рода ободок.
ворклокинг флешки предфинал
В углу еще видна паста ГОИ. Провода немного гуляли и поэтому когда стачивал излишки клея снял и изоляцию с провода, тут это тоже видно. Что бы не было контакта на корпус флешки покрыл такие участки лаком.
ворклокинг флешки предфинал (Фото 2)

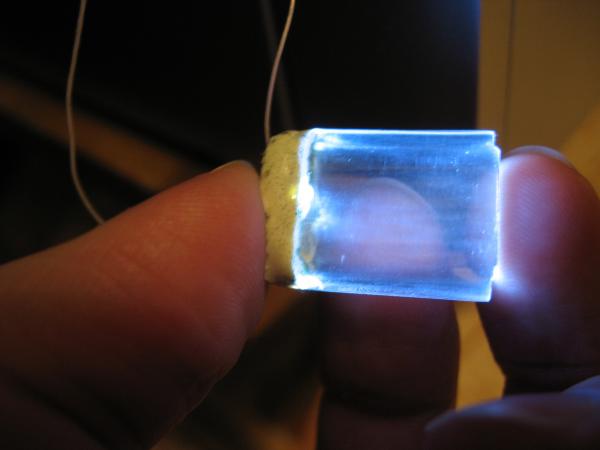

Оргстекло дает синеватый оттенок. При этом слегка заметны мелкие царапины, которые не убираются полировкой и не видные при отсутствии подсвета.
ворклокинг флешки предфинал (Фото 3)
ворклокинг флешки предфинал (Фото 4)
ворклокинг флешки предфинал (Фото 5)

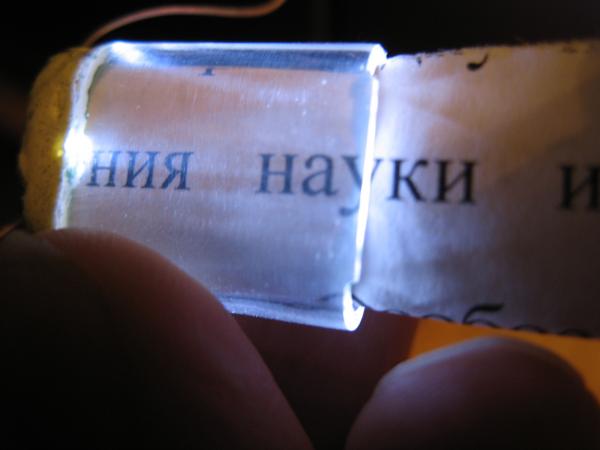

И тем не менее стекло прозрачное.
ворклокинг флешки предфинал (Фото 6)
ворклокинг флешки предфинал (Фото 7)
ворклокинг флешки предфинал (Фото 8)
ворклокинг флешки предфинал (Фото 9)

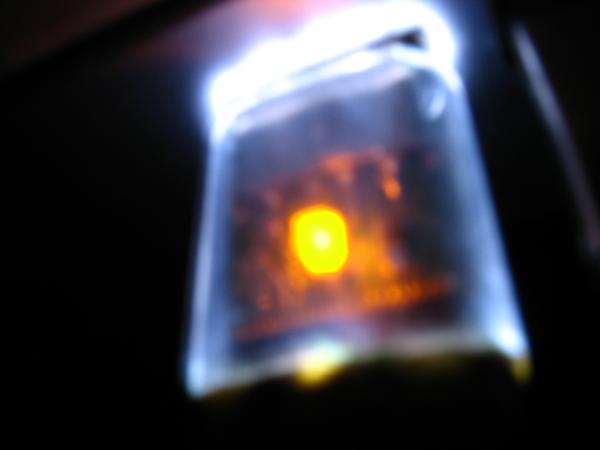

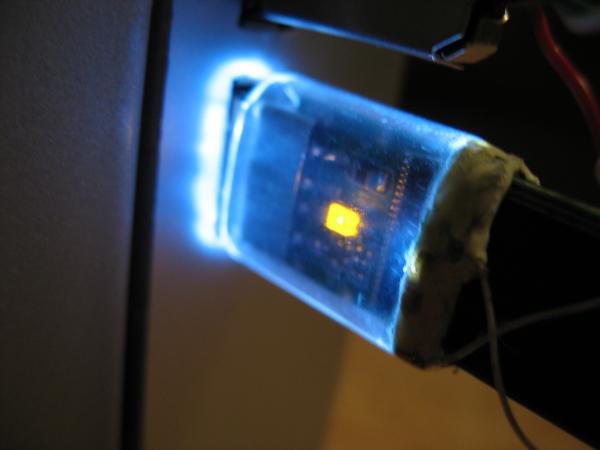

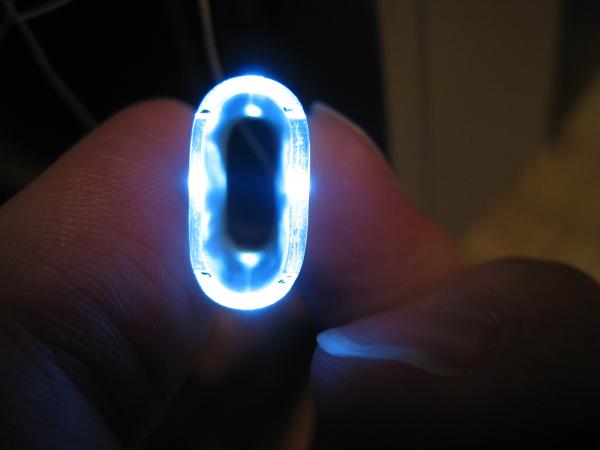

Небольшая фотосессия подсветки.
Перехожу к сборке. Вставляю стекляшку и флешку внутрь корпуса, сверху прокладку из оргстекла. К сожалению не фотографировал этот процесс, т.к. делал на работе, фотка под рукой не было.
ворклокинг флешки предфинал (Фото 10)

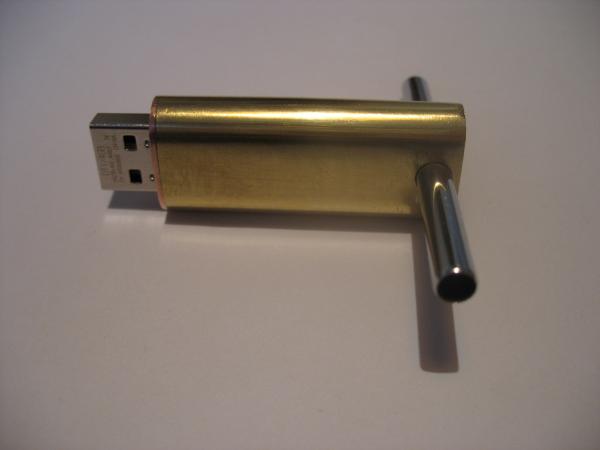

Помните эту фотографию? Такой же отрезок от телескопической антенны использовал и сейчас. Протягивать начинал с закругленного конца. Потом отрезал и подровнял стенки вместе с корпусом.
ворклокинг флешки предфинал (Фото 11)
ворклокинг флешки предфинал (Фото 12)

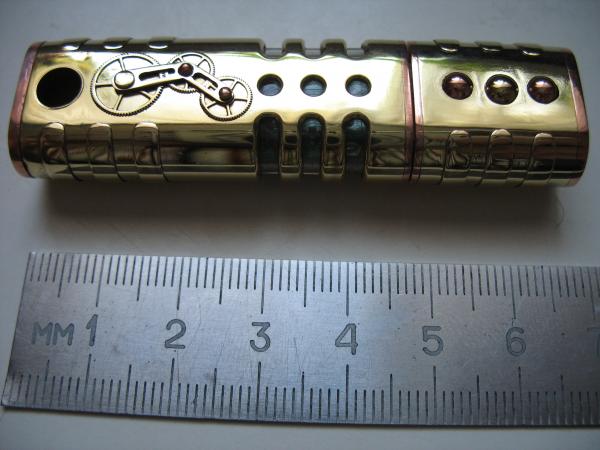

Линеечка для масштаба.
На верхней крышке мне захотелось сделать свое клеймо.
ворклокинг флешки предфинал (Фото 13)
Первоначально рассматривался такой вариант, даже сделал заготовку из шестеренки, но в итоге не понравилось.

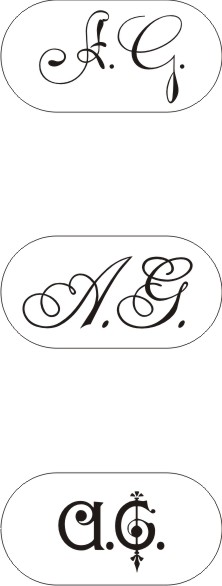

В итоге скачал несколько шрифтов, и сделал наброски в кореле с понравившимися шрифтами.
ворклокинг флешки предфинал (Фото 14)

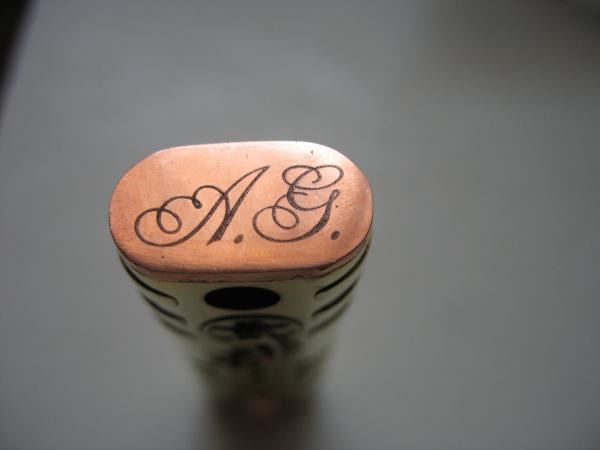

Решил оставить средний вариант. Заготовка была отдана на лазерную гравировку. Забрали у меня за это дело 215 рублей (считаю, что это дорого. Минута работы лазера стоит 42 рубля)
ворклокинг флешки предфинал (Фото 15)
ворклокинг флешки предфинал (Фото 16)
ворклокинг флешки предфинал (Фото 17)

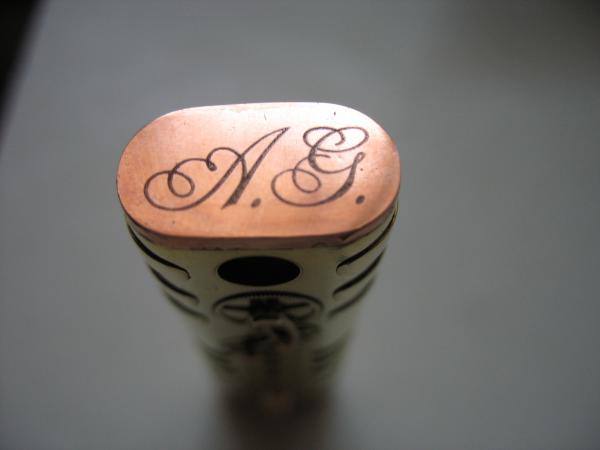

Полировка еще не окончательная.
Теперь о мыслях которые меня посетили. Если кто пожелает повторить подсветку, есть следующие идеи. Можно сделать небольшую логику, и два света будут работать независимо друг от друга. Скажем когда идет обмен данными моргает светик флешки и подсвета нет. Когда обмена нет светится только подсвет.
В финальной части будут окончательные фото после лака и фото подсвета.
