Часы-дозиметр "METRO Exodus" наручные

Часы-дозиметр METRO Exodus наручные
Снова «Метро», но теперь наручные.
Размеры 43*43*21мм. Вес с браслетом 127г.

Всё началось с того, что попались мне советские индикаторы АЛС-320. Больше чем АЛС -314, но и меньше и красивее китайских(не помню модель), которые использовал Валерий. На фото они в середине.
Часы-дозиметр METRO Exodus наручные
Электроника.
Часы-дозиметр METRO Exodus наручные

При создании корпуса исходил из оригинального вида часов в игре, соответственно не должно быть выступающих «ушек» для крепления ремешка, должны быть насечки на безеле, на плате должны быть конденсаторы определенного размера и цвета.
Думаю, получилось достаточно близко по стилю, хотя, безусловно, и не копия.
Всё достаточно стандартно, токарка, фрезеровка, патинирование, сборка.
Корпус латунь, задняя крышка с гравировкой — нержавейка, браслет — нержавейка.
Ремешок можно любой 20мм, крепления стандартные.

Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Функционал оставил тем же, не вижу смысла дорабатывать, всё оптимально — часы, уровень фона, накопленная доза и время за которое накоплена, заряд аккумулятора.
Управление одной кнопкой.
Часы-дозиметр METRO Exodus наручные
Зарядка кабелем micro-usb.



P.S. Вид со со шкатулкой для хранения этих часов:
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные
Часы-дозиметр METRO Exodus наручные

29 комментариев

avatar
Максим, отличные часы получились, в стиле! +
avatar
Шикарно! Плюс.
avatar
Очень круто!
avatar
Плюс.
avatar
Отлично! +
avatar
Плюс
avatar
На мой взгляд эти у Вас самые удачные.
+
avatar
Очень атмосферно, корпус выше всяких похвал — и в стиле, и аккуратно, и технологично! +
avatar
Красота.
Плюс+
avatar
При создании корпуса исходил из оригинального вида часов в игре, соответственно не должно быть выступающих «ушек» для крепления ремешка, должны быть насечки на безеле

Я при создании своего корпуса отталкивался от другого изображения часов из игры.
В этом варианте были выступающие ушки и гладкий безель.

avatar
Да, видел. Это у вас какая-то копия копии. Т.е. чей-то креатив «по мотивам».
Мне же интереснее было пойти от оригинала.
Вот ссылки, в высоком качестве картинки, можно нюансы разглядеть:

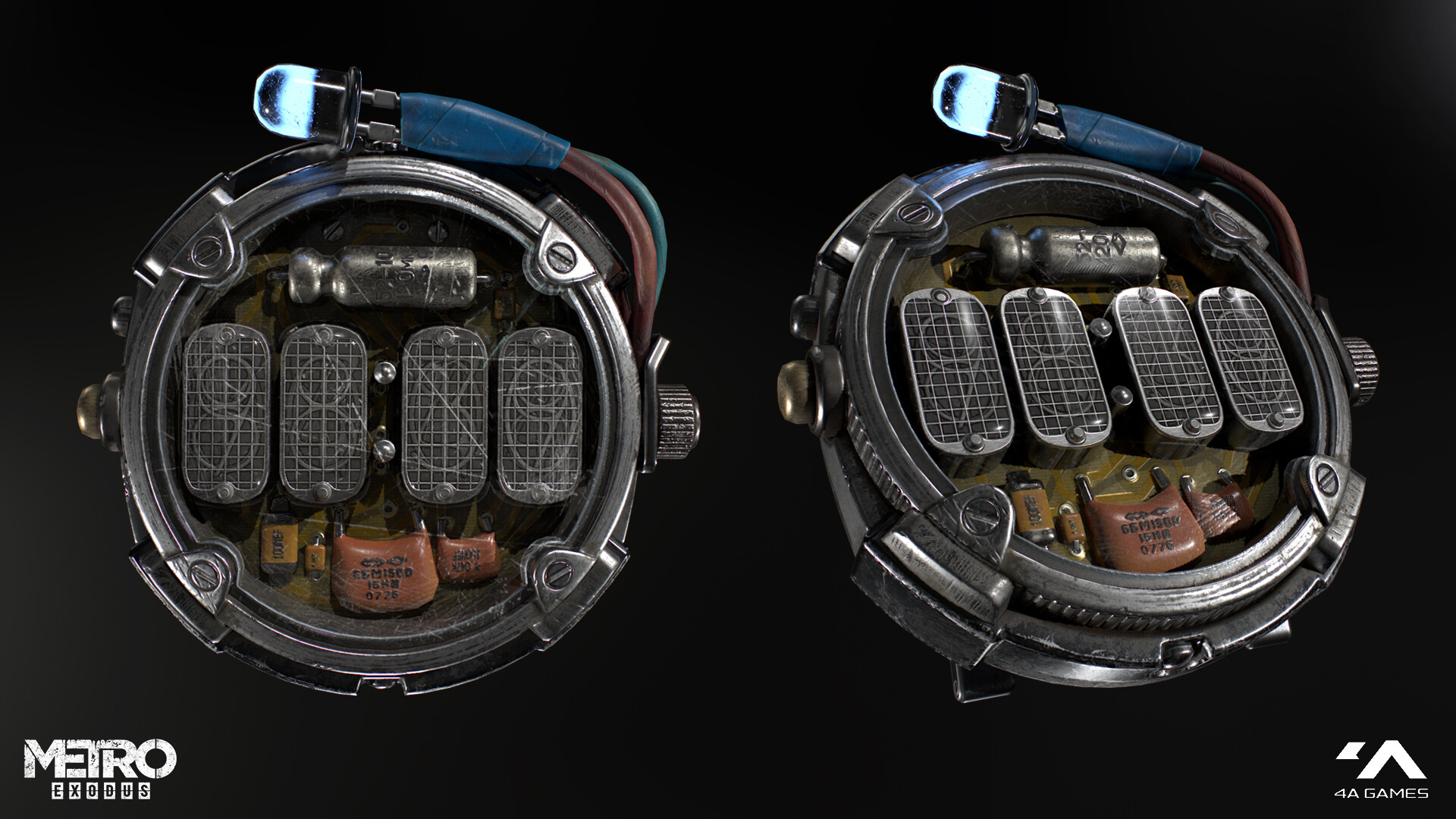

Оригинальный кадр из собственно игры, кстати отличная игра, с удовольствием прошёл. Неожиданно лучше предыдущих «Метро».
И подробно наруч Артёма целиком, или так, с разных ракурсов.
Последний раз редактировалось
avatar
P.S. Кстати, если внимательно посмотреть, у меня ушки тоже не совсем верно, они не выходят за контур корпуса, и сзади часов, этакой дугой от задней крышки, но для крепления к стандартному браслету при этих размерах ерунда бы вышла.
Вот если созрею-таки 60мм на лампах наручного монстра делать, как раз оригинальные в тему будут. :)
avatar
Нет, это изображение, от которого отталкивались создатели игры.
avatar
Осмелюсь всё же аргументированно возразить, что это всё таки фанатский арт по мотивам игры.
Впрочем это видно и из скриншота игры который постил выше.
avatar
Этот арт появился ещё до выхода игры и явился отправной точкой разработки окончательной версии часов в игре.
У меня эти данные от одного из разработчиков игры который был у меня в гостях где-то месяца два назад.
avatar
На официальной версии ограниченной партии подарочных часов как раз видно, что на корпусе есть ушки.



Изначально фирма 4A-Games обращалась ко мне с просьбой сделать эту небольшую серию, но мы не договорились и они отдали её делать другому человеку.
У нас возникли разногласия в том, что они хотели сделать именно на газоразрядных индикаторах, а я предлагал имитацию. В итоге они выбрали газоразрядные, и как потом мне признался один из руководителей, прогадали — внешний вид значительно ухудшился, а размеры вышли устрашающими.

Вот скриншот письма с обращением:



Так что картинку этих часов я видел ещё задолго до выхода игры.
Это они уже потом несколько изменили конфигурацию корпуса.
А вот ещё чертежи корпуса: www.thingiverse.com/thing:3580277
Последний раз редактировалось
avatar
Вполне возможно.
Хотя эта картинка у первоисточника и вызывает сомнения:


В любом случае мне интереснее узнаваемый дизайн из игры, а не из прототипа. Вам наоборот. Вкусы, как и фломастеры у всех разные. :)

PS: О, ещё один коммент дописали. Так я уже и не спорю. :)
В основном ввела в заблуждение картинка у Константина Золина, который рисовал ваш вариант, на которой исходником указан именно дизайн игры а не этот.
Последний раз редактировалось
avatar
Когда мы беседовали с изготовителями, то как раз был вариант с ушами, это они уже потом изменили, перед самым выходом игры. И ещё в первом варианте по краю безеля была гравировка в виде дуговых штрихов, только я не могу найти картинку.
Последний раз редактировалось
avatar
Спасибо всем за отзывы. Мотивирует к творчеству. :)
avatar
Отличная работа! Плюс вам в топик и в профиль от бывшего специалиста по радиационному контролю!
avatar
Отличные часы
avatar
UPD: Добавил к публикации финальный штрих, коробочку для хранения. Теперь точно готово. :)
avatar
Я так и не понял — дозиметр реальный или имитация?
avatar
Разумеется реальный.
Предел измерения 10 Р/Ч, больше смысла нет, если столько намерил, он уже не понадобится этому человеку :)
Последний раз редактировалось
avatar
Классная работа!!! Удачи в дальнейшем творчестве! Плюс!
avatar
Заберите все деньги но мне нужна это вещь!!!
Шикарно!!! Всё лаконично, полностью доработанный проект, приятно смотреть как они себя ведут в работе!!! Мастеру похвала!!! И сколько сие чуто стоит если не секрет?
avatar
:) Спасибо.
Уже продано, уехало в Германию.
avatar
Неистово плюсую! Шикарная работа! Не будет ли наглостью попросить электронную схему данных часов?
avatar
Спасибо.
По схеме уже писал, эту начинку продаю и без корпуса, но схем не будет.
Однако в открытом доступе есть предыдущее поколение этих дозиметров, паяйте-собирайте на здоровье radiokot.ru/forum/viewtopic.php?f=25&t=101185&start=600 Относительно предыдущего поколения, безусловно, есть отличия и доработки, но принципиальной разницы нет, там тоже дозиметр, и тоже стабильно работающий.
Если будет желание каждый сам может оптимизировать элементную базу под себя и упихать это в более удобный ему размер.
