Гогглы "Классик-06 FLE"
Новые гогглы. На этот раз, по желанию заказчика — с фонариком.
Он горит :)
На этот раз мне захотелось отформовать корпуса воздушных заслонок.
Сначала я при помощи Корела тщательно просчитал все размеры. Как-то так сумбурно выглядел чертеж с расчетами деталей.
Сделал болванку и прижимную деталь (матрицей и пуансоном язык не поворачивается назвать).
Изготовление болванки подробно описал ув. AleksSi здесь. Единственное отличие — я точил на дрели, отверстие вырезал перовым сверлом.
Прижим делал так. Кусок поликарбоната разогрел на газу. Идеальная прозрачность мне не нужна, и пузырьки не страшны, так что держал близко к пламени. Затем, как размягчился, обернул вокруг подходящей трубы и прижал плотной тряпкой. Потом наклеил бумажный шаблон, насверлил отверстий. Вырезал лобзиком, затем довел наждачным барабаном.
И зажал кусок мокрой кожи, на сутки.
Затем снял и промазал клеем ПВА.
Накладное кольцо — изначально оно как бы не совсем кольцо, так показалось делать удобнее.
Получились две такие «шляпы».
Собственно, и кавычки ни к чему. Чем не «ковбойцы»?
Приступаю к разметке…
… и вырезанию деталей заслонок.
Пока паял штоки и рукоятки для вращения, поснимать забыл. Да, вроде, и ничего непонятного. В итоге:
Готовые детали.
Узел заслонки в сборе. Внутреннее декоративное кольцо просто туго вставлено внатяг.
Делаю фонарь. Частично опирался на ворк ув. M-Crew , спасибо ему за подробное описание! Делал все же совсем по другому, однако внешний вид и начинку почерпнул оттуда.

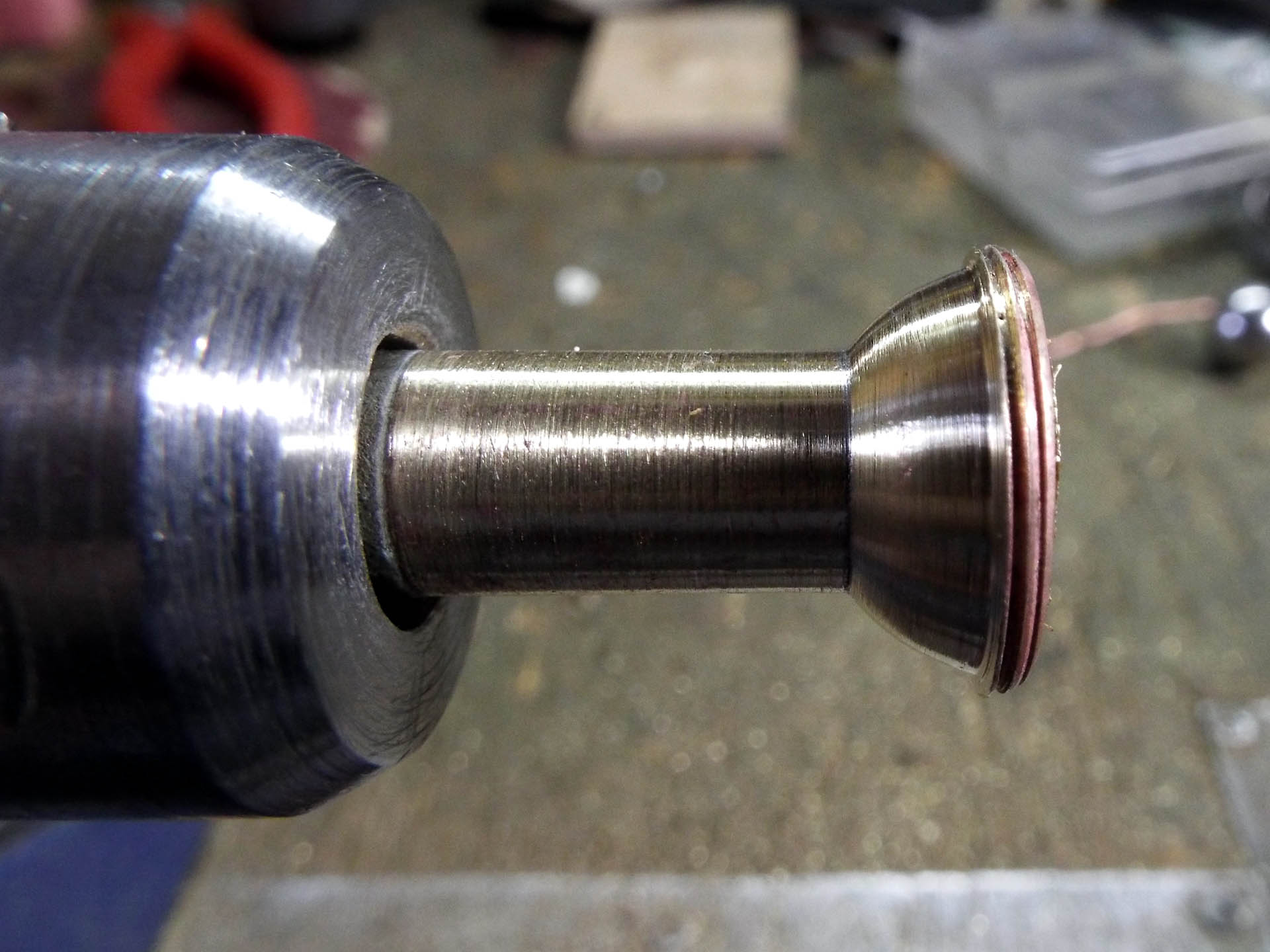

Выколотил полушарие для рефлектора, по размеру к нему как раз подошла резьба с конца «гусака».
Резьбу с полушарием спаял твердым припоем, к трубке паял мягким.
Излишек убираю фрезой. Сюда должно войти второе полушарие, чуть меньше размером — оно будет полированным отражателем.
Пока еще фонарик не отрезан по длине и его удобно обрабатывать, надо сделать стойку для крепления на окуляр гогглов. Она будет поворотная.
Отрезал кусок трубки 16х1, просверлил отверстия.
Вырезал кусок с отверстиями и напаял на него шайбу со ступенькой под пружину и шток с резьбой M3. Резьба и будет выполнять роль шарнира.
Обработал.
Стойка. Конец с шайбой и резьбой будет вворачиваться в кольцо внутри окуляра, а в пустотелую стойку — шток, между ними — пружина. Готово. Шток вращается относительно стойки, а благодаря пружине вращение достаточно тугое.
Псевдо-кнопка, на самом деле — просто винтик. Конец расклепан, чтобы не убежал.
Все детали фонаря. Стопорное колечко сделано из корпуса фильтровального элемента с того же гусака, что и резьба на рефлекторе. Стекло стеклянное, 2 мм. Резал в воде ножницами, затем начерно обрабатывал мокрым точильным бруском, доводил на мокром шлифовальном круге, часто смачивая стекло. Сзади запаял наглухо, так что вся сборка-разборка через рефлектор.
И…
Всё! Остальные технологии описывались в предыдущих топиках. Если что-то упустил — задавайте вопросы, с удовольствием отвечу.
Он горит :)
На этот раз мне захотелось отформовать корпуса воздушных заслонок.
Сначала я при помощи Корела тщательно просчитал все размеры. Как-то так сумбурно выглядел чертеж с расчетами деталей.
Сделал болванку и прижимную деталь (матрицей и пуансоном язык не поворачивается назвать).
Изготовление болванки подробно описал ув. AleksSi здесь. Единственное отличие — я точил на дрели, отверстие вырезал перовым сверлом.
Прижим делал так. Кусок поликарбоната разогрел на газу. Идеальная прозрачность мне не нужна, и пузырьки не страшны, так что держал близко к пламени. Затем, как размягчился, обернул вокруг подходящей трубы и прижал плотной тряпкой. Потом наклеил бумажный шаблон, насверлил отверстий. Вырезал лобзиком, затем довел наждачным барабаном.
И зажал кусок мокрой кожи, на сутки.
Затем снял и промазал клеем ПВА.
Накладное кольцо — изначально оно как бы не совсем кольцо, так показалось делать удобнее.
Получились две такие «шляпы».
Собственно, и кавычки ни к чему. Чем не «ковбойцы»?
Приступаю к разметке…
… и вырезанию деталей заслонок.
Пока паял штоки и рукоятки для вращения, поснимать забыл. Да, вроде, и ничего непонятного. В итоге:
Готовые детали.
Узел заслонки в сборе. Внутреннее декоративное кольцо просто туго вставлено внатяг.
Делаю фонарь. Частично опирался на ворк ув. M-Crew , спасибо ему за подробное описание! Делал все же совсем по другому, однако внешний вид и начинку почерпнул оттуда.
Выколотил полушарие для рефлектора, по размеру к нему как раз подошла резьба с конца «гусака».
Резьбу с полушарием спаял твердым припоем, к трубке паял мягким.
Излишек убираю фрезой. Сюда должно войти второе полушарие, чуть меньше размером — оно будет полированным отражателем.
Пока еще фонарик не отрезан по длине и его удобно обрабатывать, надо сделать стойку для крепления на окуляр гогглов. Она будет поворотная.
Отрезал кусок трубки 16х1, просверлил отверстия.
Вырезал кусок с отверстиями и напаял на него шайбу со ступенькой под пружину и шток с резьбой M3. Резьба и будет выполнять роль шарнира.
Обработал.
Стойка. Конец с шайбой и резьбой будет вворачиваться в кольцо внутри окуляра, а в пустотелую стойку — шток, между ними — пружина. Готово. Шток вращается относительно стойки, а благодаря пружине вращение достаточно тугое.
Псевдо-кнопка, на самом деле — просто винтик. Конец расклепан, чтобы не убежал.
Все детали фонаря. Стопорное колечко сделано из корпуса фильтровального элемента с того же гусака, что и резьба на рефлекторе. Стекло стеклянное, 2 мм. Резал в воде ножницами, затем начерно обрабатывал мокрым точильным бруском, доводил на мокром шлифовальном круге, часто смачивая стекло. Сзади запаял наглухо, так что вся сборка-разборка через рефлектор.
И…
Всё! Остальные технологии описывались в предыдущих топиках. Если что-то упустил — задавайте вопросы, с удовольствием отвечу.
