Гогглы "Классик-03". Долгострой

Перед Вами очередные гогглы серии «Классик», третья по счету модель. Она здорово запоздала, о причинах — ниже. Дизайн — плод обсуждения с заказчиком его пожеланий.
К ним относились:
  • Вентиляционные отверстия с регулировкой воздушного потока и сеткой в виде знака радиационной опасности;
  • Имитация фильтров с сеткой и защитными дугами крест-накрест;
  • Относительно быстрая смена стекол.
И, кроме того, заказчик предполагал использовать эти гогглы для езды на (паровом :) мотоцикле.

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Гогглы Классик-03 или Мой любимый долгострой

Принципиальных изменений по сравнению с гогглами «Классик-02» конструкция не претерпела, потому в качестве ворка дам изготовление фильтров и заслонок.

Детали «фильтра»: дужки не спаянные, спаянные твердым припоем L-Ag20, флюс — бура (наконец-то освоил!), верхняя накладка-полушарие, основание.
Гогглы Классик-03
В дальнейшем полушарие заменил на цилиндр — почему-то так понравилось больше. Это я, научившись паять твердым припоем, с цепи сорвался — дно к цилиндру припаяно им же.
Гогглы Классик-03
И в сборе. Верхняя накладка припаяна обычным ПОС-61. Дужки расклепаны в посадочных отверстиях и пропаяны.
Гогглы Классик-03

Добавлено 31.01.2015

Когда я делал третий экземпляр гогглов, мне захотелось отчеканить в накладках подобие фланцев:
Классик-03, дополнение

Это чтобы не обтачивать концы проволоки, да и посолидней выглядит.
Как делал. Основная проблема состояла в том, чтобы точно поймать место чеканки.
Чтобы ее решить, для начала я просверлил в стальном бруске отверстие 1 мм. и прогрыз фрезой чашу диаметром в 3 мм. Чуть неровно, но приемлемо.
Классик-03, дополнение

Затем в нужных местах пластины насверлил отверстий диаметром 0.6 мм. и развальцевал их заточенным сверлом (с предыдущей фотографии) до диаметра 1 мм.
Классик-03, дополнение

Теперь главное колдунство. Двух рук не хватало для работы, не говоря уж про фотоаппарат. Потому только одна фотография. Итак, просовываю сверло в отверстие на пластине, затем — в отверстие в бруске. Сверло проталкиваю до поверхности пластины. Прижимаю пластину пальцами к бруску и молотком обстукиваю это место, получается небольшая вмятина по форме чаши, практически точно отцентрированная по отверстию в пластине.
Классик-03, дополнение

И вот тут бы самое время сразу брать пунзель нужного размера и чеканить. Сверло бы просто выпало — под бруском наковальня с отверстием.
Добавление от 19.12.2015: Да, так гораздо лучше.
Так нет, я зачем-то вытаскивал сверло, снова накладывал пластину на брусок, проверял сверлом центровку, прижимал пластину, вытаскивал сверло, ставил пунзель, перехватывал его, отпуская пластину, брал молоток и только тогда чеканил. С риском сдвинуть пластину, что пару раз и произошло.

Итог:
Классик-03, дополнение

— Конец добавки ------------------

Заслонка вентиляционного отверстия. Как ни странно, мне показалось проще сделать их не плоскими, а в виде полушарий — так удобнее выпиливать отверстия отрезным диском.
Свежевыбитое полушарие (шарик от подшипника + старый патрон от дрели), сетка, обработанное основание, «сырая» заслонка, готовая заслонка. Рукоятка для ее вращения впаяна опять же твердым припоем.
Гогглы Классик-03
Чуть покрупнее.
Гогглы Классик-03
Полушария обрабатывал в дрели.
Гогглы Классик-03

Добавлено 04.10.2014 г. Вариант: на стержень налепливается кусок скульптурного пластилина, формуется в шар, на него клеится полушарие. Можно обрабатывать.
Гогглы Классик-03. Долгострой

Снизу в основание вклепан декоративный диск, переточенный из винта M3.
Гогглы Классик-03
И в полусборе.
Гогглы Классик-03
При пробной сборке понял, что маленького шпенька недостаточно, чтобы провернуть заслонку — она, все-таки, должна двигаться достаточно туго. Тогда напрессовал сверху подходящую шестеренку в качестве воротка. Конечно, белых винтов не будет — будут латунные. Заклепки тут не подходят — недостаточная длина и невозможность регулировки прижима.
Гогглы Классик-03
Из старых колодок наковырял двойных латунных гаек, их переточил в одинарные.
Гогглы Классик-03

Очередное рацпредложение по заклепкам. Я заметил, что если головка хольнитена контачит с металлом, как у меня часто бывает, то она немного болтается на ножке, хоть и не соскакивает, как ее не обжимай. Причина, думается, в том, что кожа упругая и головка в нее вдавливается, потому и не болтается. С металлом такое не проходит. В таком случае, почему бы не подложить под головку незаметную кожаную прокладку?
Гогглы Классик-03
Правда, мысль пришла уже после того, как я приклепал все навески.
Гогглы Классик-03

Изготовление шайб. Много маленьких квадратиков с отверстиями 3 мм. нанизал на винт, зажал гайкой, потом — в патрон дрели и об наждак:
Гогглы Классик-03. Долгострой

Для быстрой смены стекол я изменил конструкцию окуляров, чтобы стекло можно было снять без разборки всей оправы.
Гогглы Классик-03
Гогглы Классик-03
Выступ — вложенные друг в друга два кольца из той же трубы, одно из них вытянуто молотком на оправке, чтобы налезло на второе.
Гогглы Классик-03
Насечки наносил отрезным диском по «шаблону».
Гогглы Классик-03
Двух винтов для крепления более чем достаточно, стопорное кольцо и так входит в окуляр с небольшим натягом.
Гогглы Классик-03
Детали крепления ремня.
Гогглы Классик-03
Со стеклами произошел небольшой большой затык. Изначально я делал оправу под стекло (поликарбонат) толщиной 4 мм. Но потом мы с заказчиком подумали, что в эти очки поликарбонат вставлять не годится. Кроме того, он хотел стекло — никакого пластика. Так как я сам водитель и очкарик, я было предложил заказать линзы с желтым контрастным покрытием или антибликовые с нулевыми диоптриями в обычной оптике. Однако, тут подстерегал жестокий облом: ни в одной оптике не взялись сделать простые круглые стеклянные линзы нужного диаметра 46.5-47 мм. Дело в том (как мне объяснили), что никто уже не работает вручную — у всех стоят хитрые станки (автоматы?) со сканером — суешь туда оправу, и станок точит. А мою оправу станок отсканировать не смог — пробовали.
В итоге сошлись на стеклах из поляризационных светофильтров.
И вот тут началась опупея эпопея.
Первую пару фильтров я заказал размера 46 мм., думал, что удастся аккуратно обточить оправу по кругу до нужного диаметра. Не удалось, а извлеченные стекла оказались совсем уж непотребного размера 43.5 мм. Попробовал выточить проставки из оргстекла, и даже получилось.
Гогглы Классик-03

Гогглы Классик-03

Гогглы Классик-03
Но показалось несолидно и в итоге я сделал из них пенсне.
Следующая заказанная пара фильтров была уже 49 мм. Но… посылка из Китая была без трек-номера и пропала. Через пару месяцев выяснилось, что она (а, может, и не она, т.к. всего пропало две посылки) уехала аж в Белгородскую область, в созвучный по названию город. Не знаю уж, почему не посмотрели на индекс, но факт есть факт. Попалась добросовестная сотрудница, позвонила на указанный мобильник и пообещала переслать. После еще месяца ожидания я плюнул и заказал еще пару, уже с Али и с треком.
И вот эти стекла подошли, не идеально, но кожаная прокладка решила проблему.

Добавлено 04.10.2014 г.

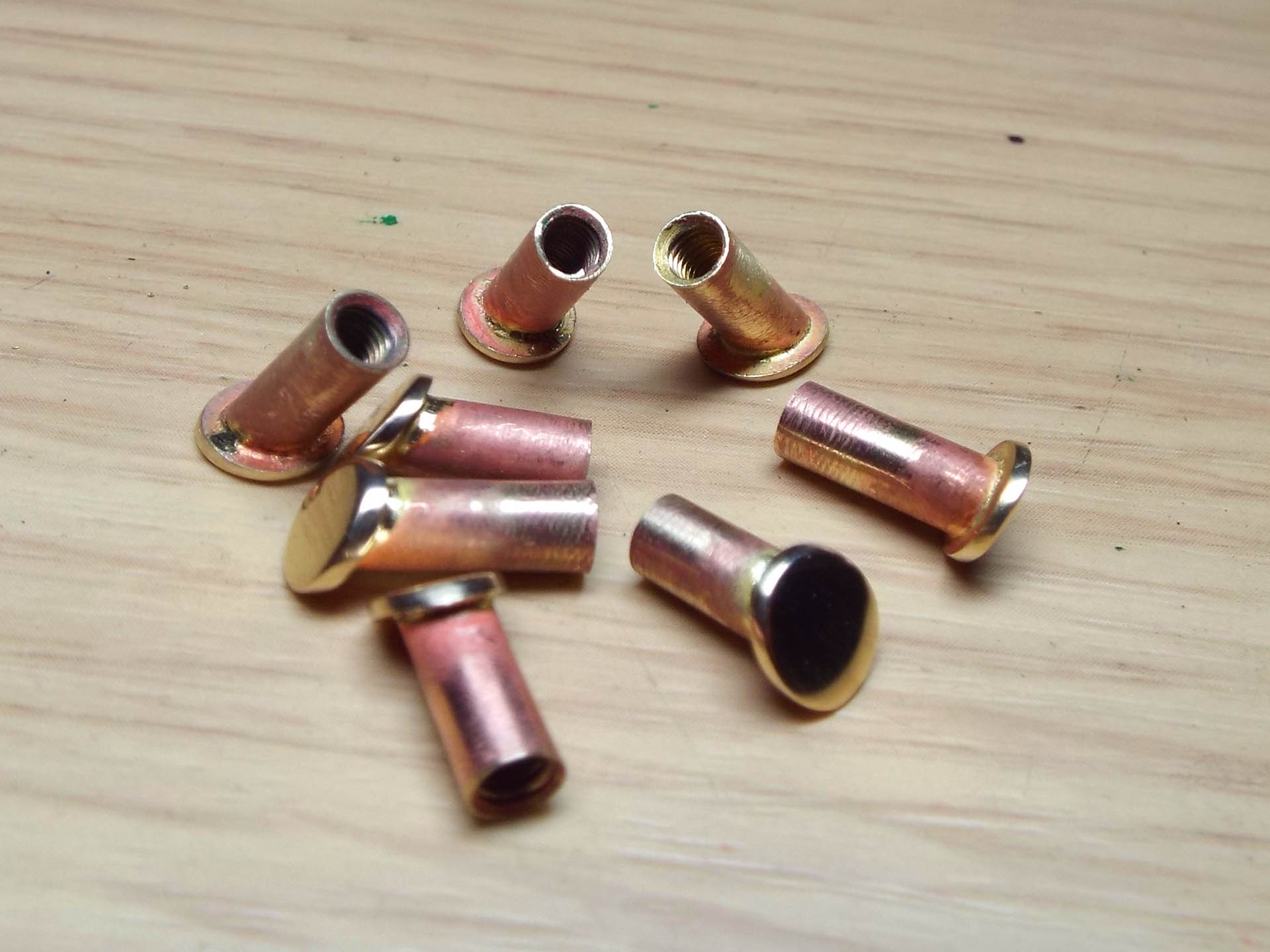

Вариант крепежа корпуса заслонки: специальные колпачковые гайки. Следующие три фотографии — процесс изготовления.
Гогглы Классик-03. Долгострой

Гогглы Классик-03. Долгострой

Гогглы Классик-03. Долгострой

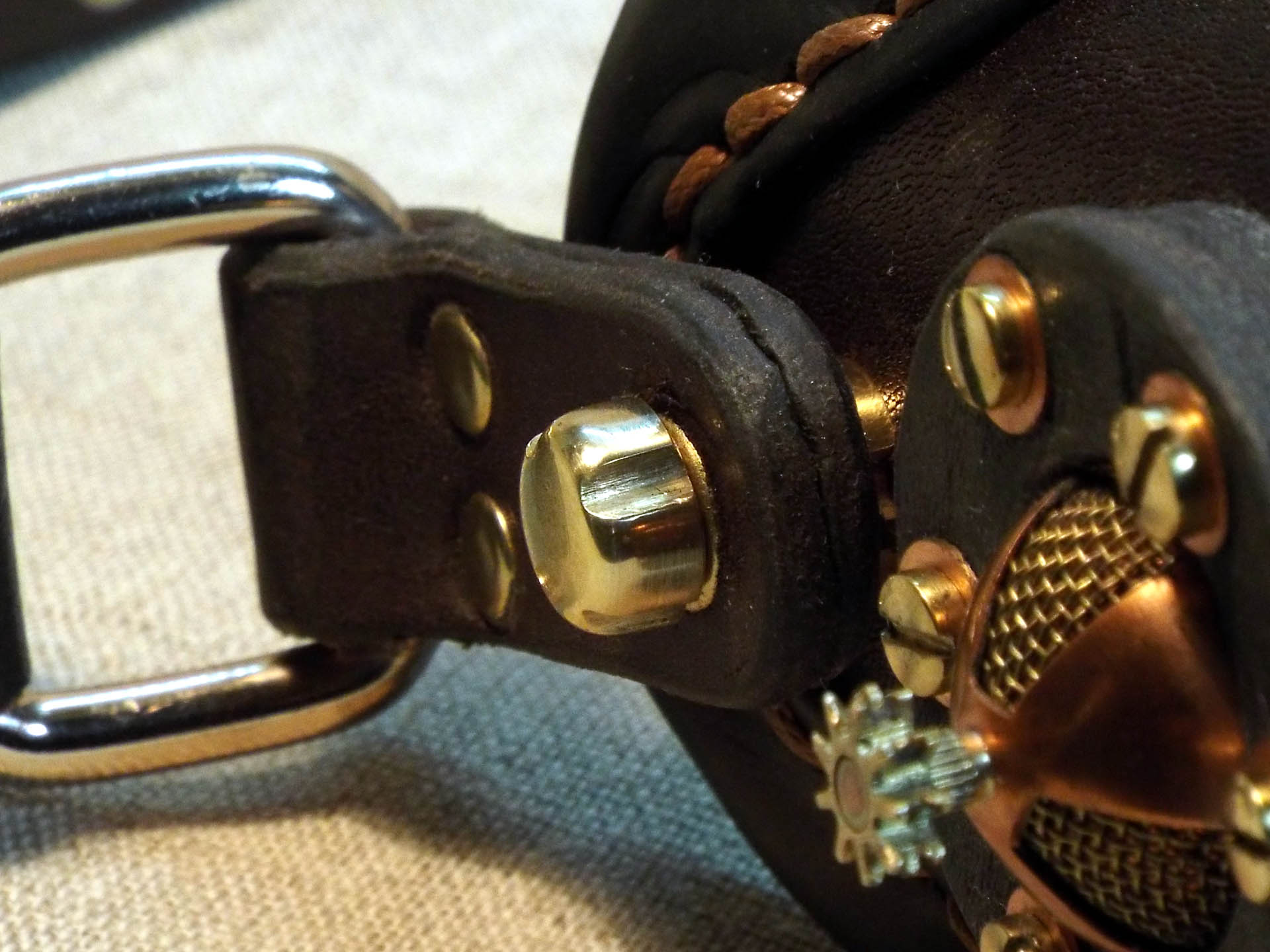

Выглядит так:
Гогглы Классик-03. Долгострой

Приспособление для шерфования ремней. Пара кусочков кожи нужной толщины прибита к куску ДСП. Дальше все видно на фотографиях. Ремень вставляется в щель и на высоких оборотах обдирается наждаком крупной гритности. Пылесос обязателен!
Гогглы Классик-03. Долгострой

Гогглы Классик-03. Долгострой
